Medidor versátil de puestas a tierra y resistividad del suelo

El medidor versátil MRU-200-GPS se utiliza para medir la resistencia de puesta a tierra y resistividad del suelo. El dispositivo permite el uso de todos los métodos conocidos para medir la resistencia de puesta a tierra. Esto lo convierte en el mejor dispositivo de medición en su categoría y definitivamente lo destaca de otros dispositivos de este tipo. Sonel MRU-200-GPS permite realizar ensayos mediante el método de 3 polos y 4 hilos, con la pinza adicional (puesta de tierra múltiple), así como el método de dos pinzas y el método de impulso (medida de impedancia de puesta a tierra).

El uso del método de medición de dos pinzas permite, bajo ciertas condiciones, realizar mediciones de resistencia de puesta a tierra sin la necesidad de utilizar sondas auxiliares que se clavan en el suelo. A su vez, el método de impulso se utiliza en el diagnóstico de puesta a tierra del pararrayos, pero también se puede utilizar para medir puestas a tierra amplias, múltiples y combinadas (debajo del suelo) sin necesidad de interferir con el circuito. El método de impulso permite realizar mediciones de acuerdo con la norma EN 62305: la necesidad de medir la impedancia de puesta a tierra. Vale la pena destacar que el dispositivo también tiene un receptor GPS incorporado que permite registrar el resultado junto con las coordenadas de ubicación. Una función adicional del medidor es la posibilidad de medir la resistividad del suelo, la continuidad de las conexiones protectoras y compensatorias, y con la pinza también se pueden medir las corrientes de fuga o corrientes de falla.

La alta clase del dispositivo confirma la excelente precisión del resultado obtenido. El medidor realiza mediciones de acuerdo con la norma EN 61557 ya desde 0,100 Ω.

Métodos de medición

Método de impulso – la medición de protección contra rayos con el impulso de medición con flanco de 4/10 μs, 8/20 μs, 10/350 μs
Método de 3 polos y 4 cables – la medición de puestas a tierra con sondas auxiliares
Método de 3 polos con pinza – la medición de múltiples puestas a tierra
Método de dos pinzas – la medición de puestas a tierra cuando no se pueden utilizar las sondas auxiliares
Resistividad del suelo – método de Wenner
Resistencia de conductores de puesta a tierra y compensatorios con la corriente ≥200 mA con la función de auto-cero: cumple con los requisitos de la norma EN 61557-4
Medición de la corriente de fuga

Características adicionales

Receptor GPS incorporado – guarda el resultado y las coordenadas de ubicación
Medición de la resistencia de los electrodos auxiliares RS y RH
Medición de la tensión de interferencia
Medición de la frecuencia de interferencia
Medición en la presencia de tensión de interferencia generadas por sistemas de red con frecuencia de 16 2/3 Hz, 50 Hz, 60 Hz, 400 Hz
Selección de tensión de medición máximo (25 V y 50 V)
Cálculo automático de la resistividaddel suelo en ohmio metro (Ωm) y ohmio pie (Ωft)
Memoria de 990 resultados de mediciones (10 bancos de 99 celdas)
Calibración de pinza utilizada
Reloj en tiempo real (RTC)
Transmisión de datos a

Aplicación

Los medidores MRU-200 y MRU-200-GPS están diseñados para duras condiciones de trabajo. Generan la medición de corriente superior a 200 mA, lo que permite medir eficazmente las puestas a tierra de instalaciones de energía, tales como centros de transformación o centrales eléctricas.

Gracias a los métodos que utilizan pinzas, no es necesario desconectar los conectores de control, lo que a veces es una operación muy tediosa. Esto juega un papel especial cuando se realizan trabajos en objetos expuestos a las condiciones climáticas, donde los elementos de conexión a veces se corroen o empañan.

La interfaz gráfica de usuario proporciona lecturas claras y mensajes explícitos.

Método de impulsión

Con MRU-200-GPS se puede examinar la puesta a tierra que protege contra rayos, ya que el medidor puede simular las condiciones de la caída del rayo: generan corrientes que se caracterizan por la subida repentina y el tiempo hasta el medio-pico estandarizados. Están disponibles las formas de impulsos con flanco de 4/10 μs, 8/20 μs, 10/350 μs.

Trabaja con el adaptador ERP-1

El adaptador ERP-1 permite examinar las puestas a tierra con la pinza flexible. Esto es particularmente útil por ejemplo en caso de mástiles de electricidad porque no es necesario desactivar las líneas ni desconectar las uniones de control. Un algoritmo especial permite comprobar la dirección de la corriente para las mediciones individuales y facilita encontrar daños, por ejemplo un fleje oxidado.

Capacidades

Los métodos de medición disponibles en el dispositivo permiten un control integral de la conexión a tierra de trabajo y protección. La función de calibración de los cables de prueba elimina la influencia de su resistencia en el resultado. Sin embargo, esto es solo el comienzo.

El método de cuatro cables proporciona una medición muy precisa de los pequeños valores de resistencia esperados: elimina la resistencia de los cables de prueba que conectan el medidor a tierra.
Medición de la continuidad de conductores de protección y uniones equipotenciales con una corriente superior a 200 mA cumple los requisitos de la norma EN 61557-4.
Antes de realizar la medición, el medidor verifica si el objeto probado está bajo una tensión de interferencia excesivo, lo que puede indicar problemas adicionales.

Memoria y resultados

Los resultados se pueden guardar en la memoria del dispositivo. Se divide en 10 bancos de 99 celdas, cada una correspondiente a una medida. Estos resultados pueden transferirse fácilmente al software Sonel Reader para su archivo o posterior análisis e investigación. La interfaz de comunicación inalámbrica Bluetooth permite enviar los resultados de medición al ordenador y móvil con la aplicación Sonel MRU Mobile. Esto significa no sólo la posibilidad de archivar los datos, sino también su posterior envío directamente desde el lugar de medición como un correo electrónico.

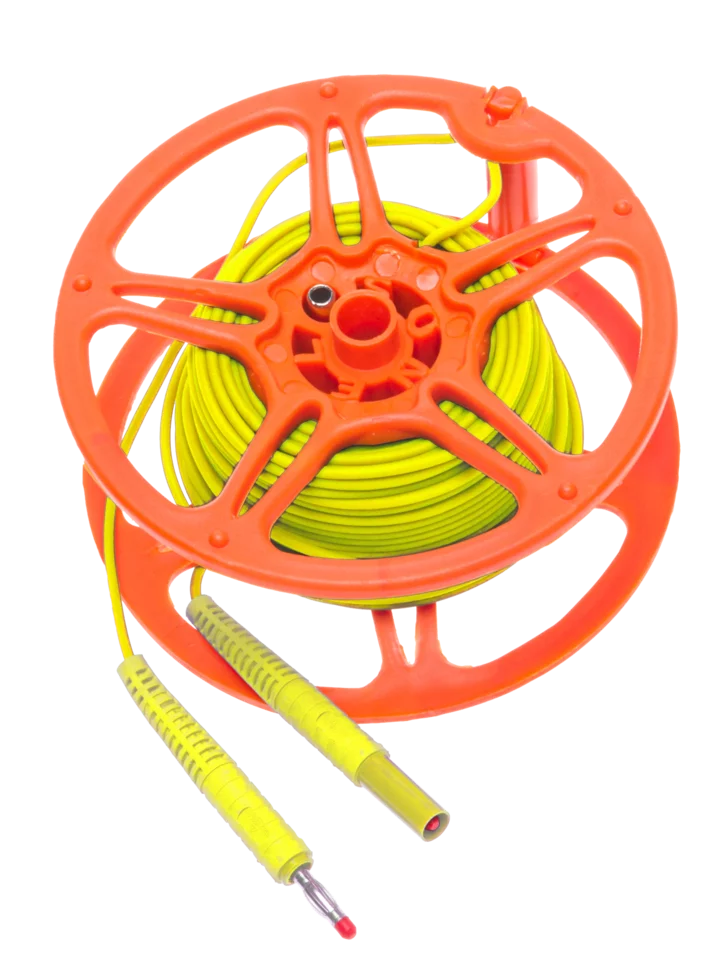

Przewód 25 m żółty do pomiaru uziemień na szpuli (wtyki bananowe)
