nowość

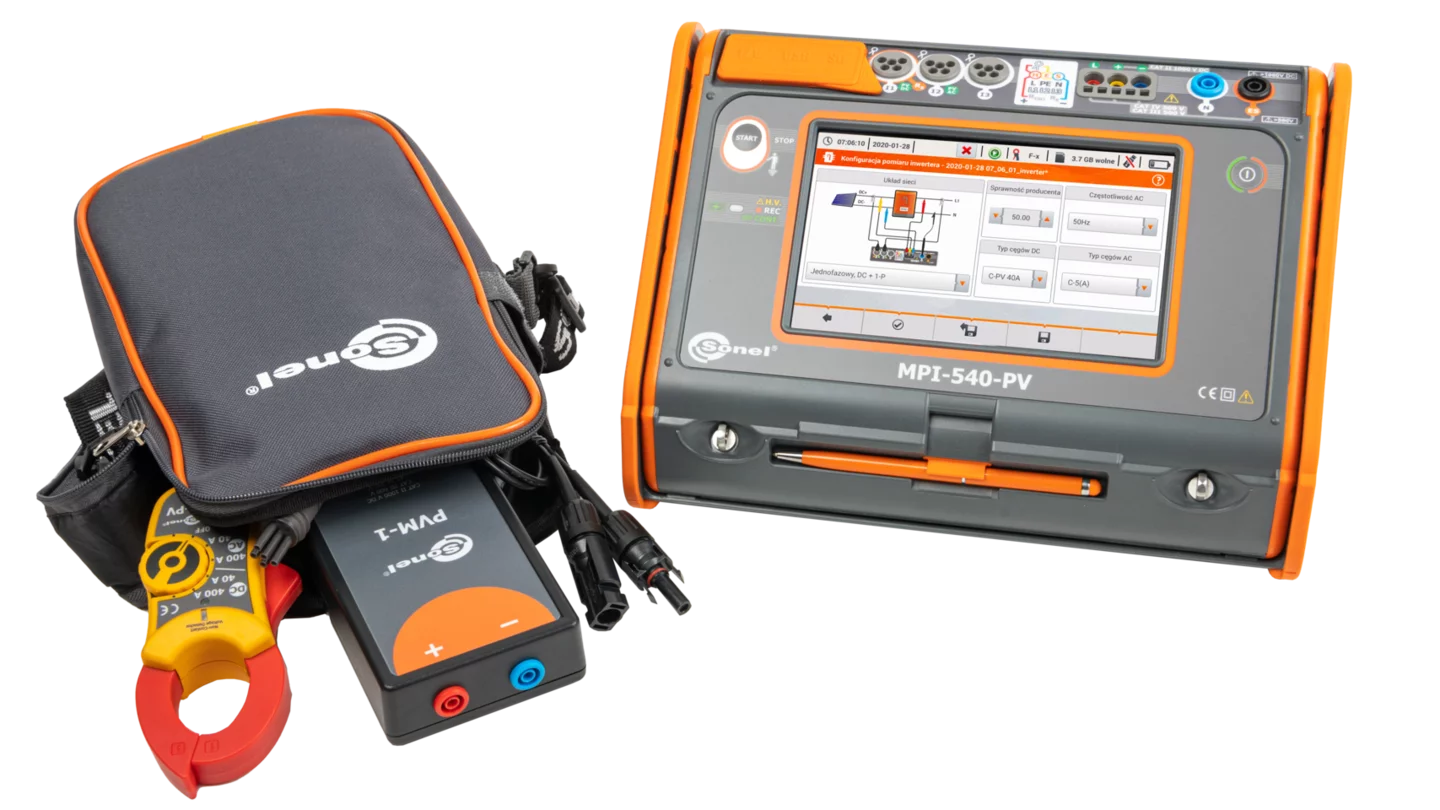

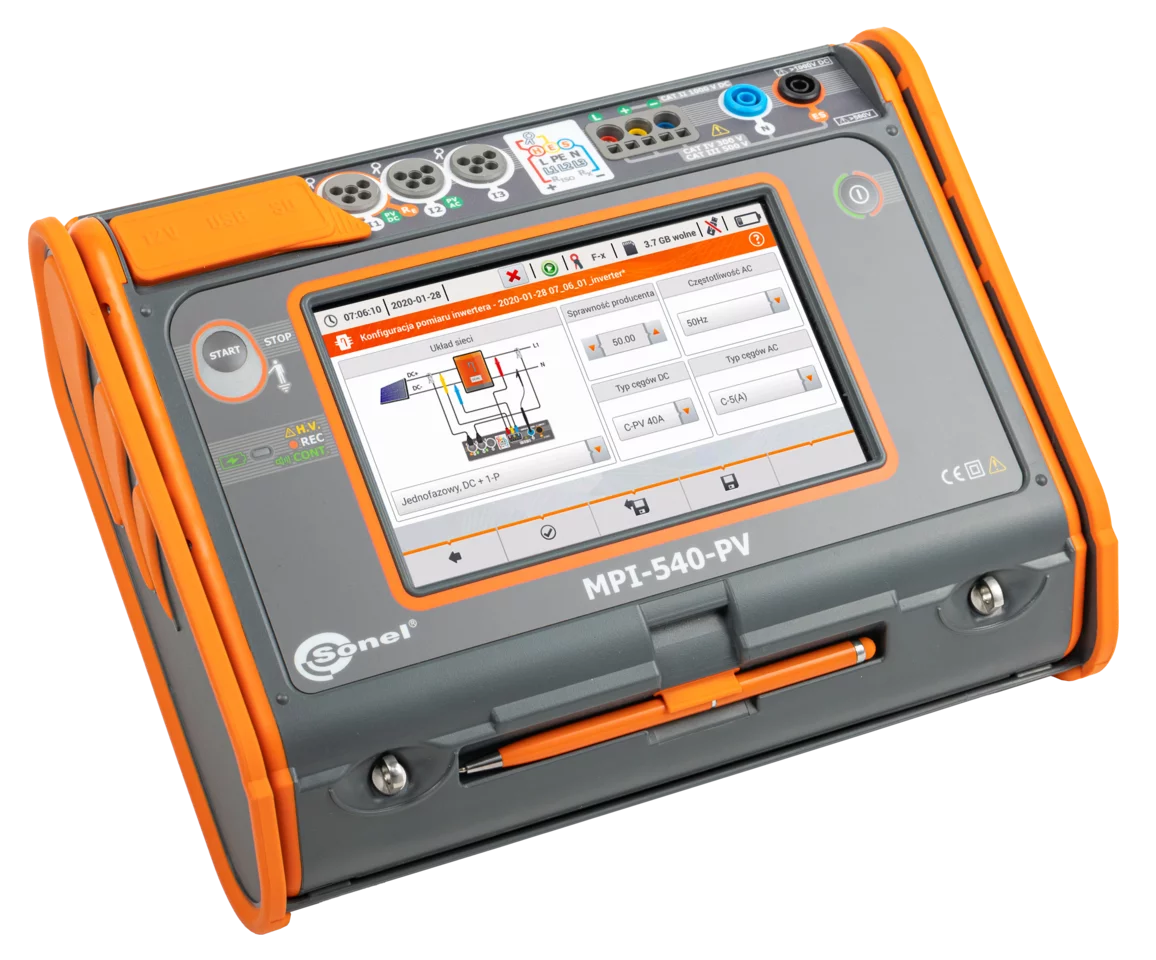

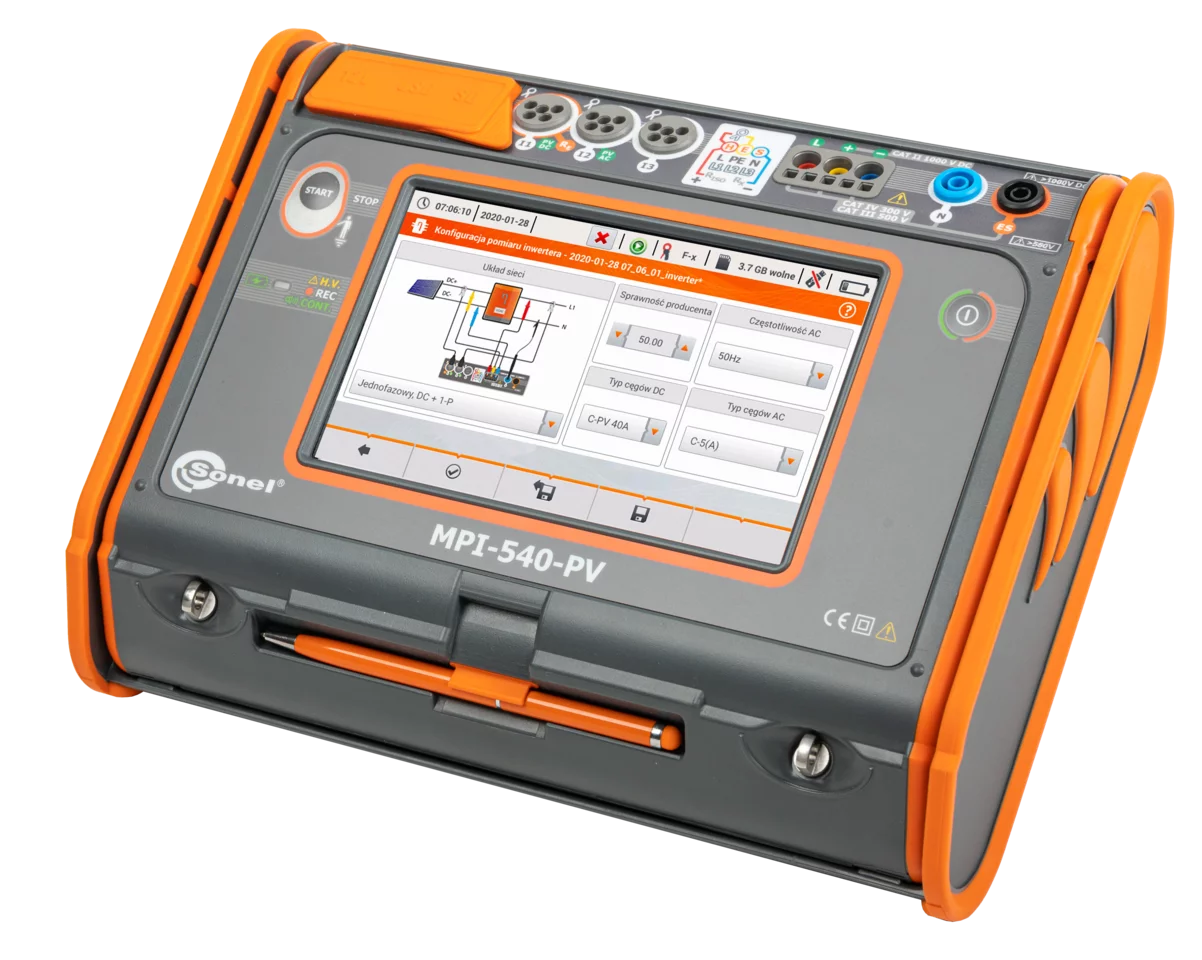

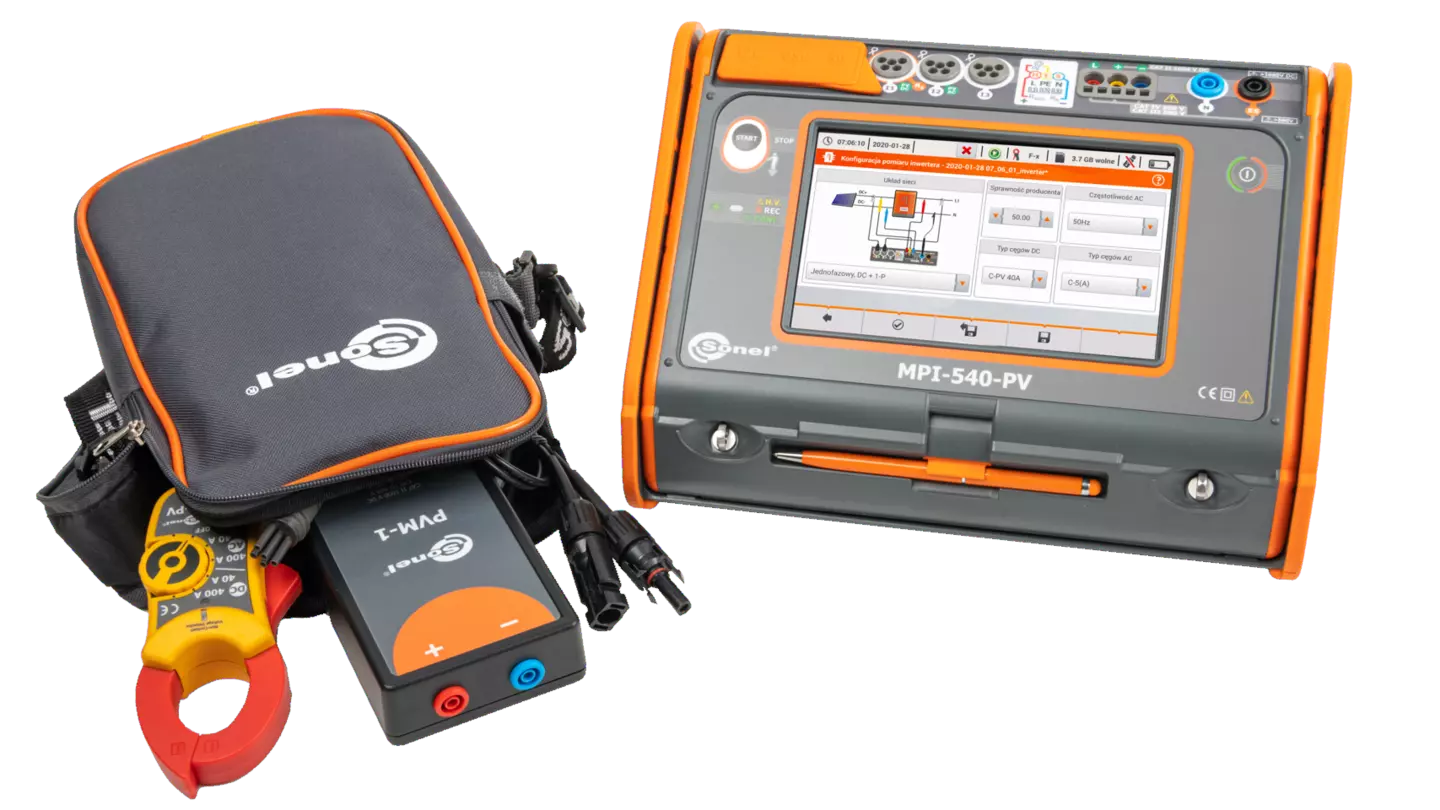

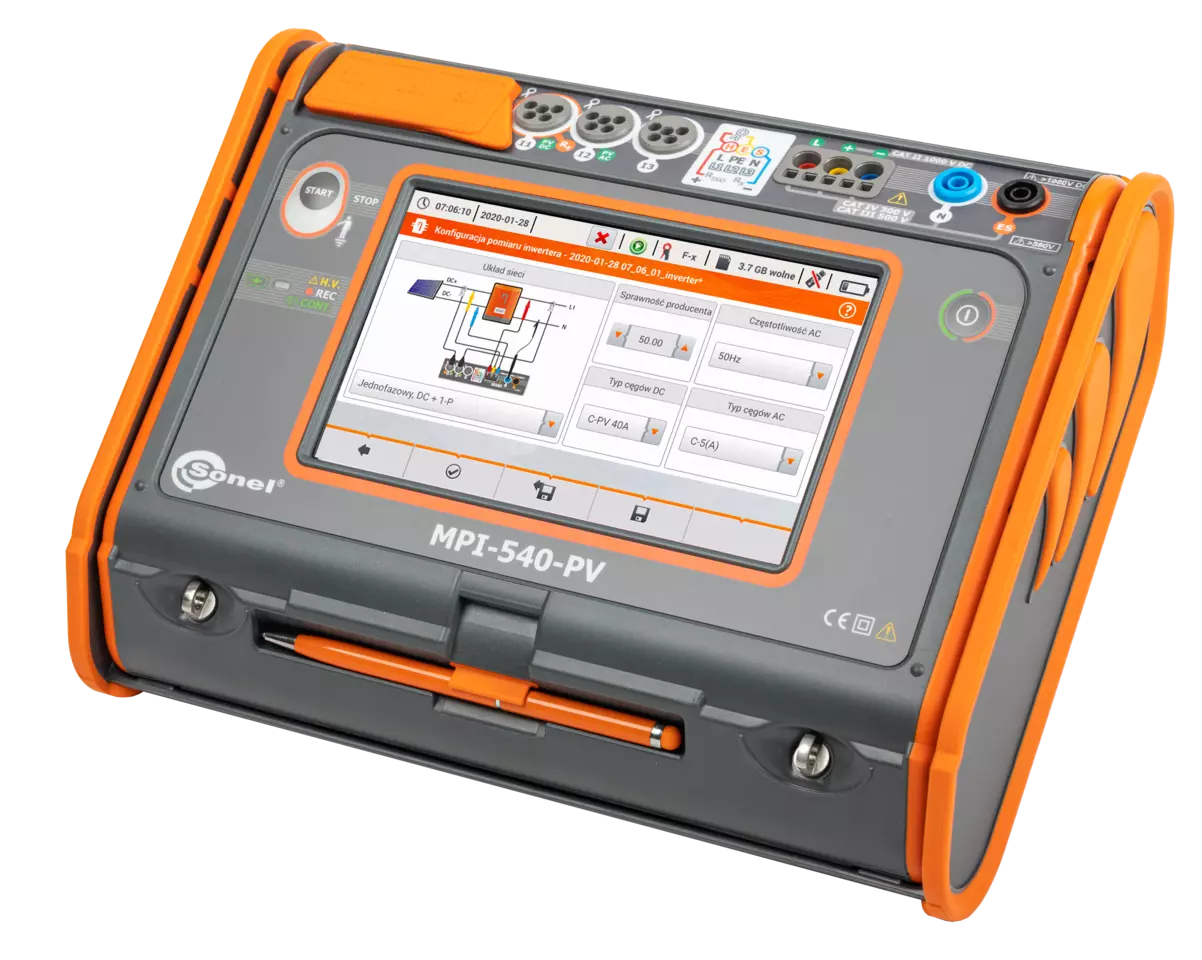

MPI-540-PV

Miernik parametrów instalacji elektrycznych i fotowoltaicznych

Indeks kat. WMPLMPI540PV

ean 5907624004757


Pomiary instalacji fotowoltaicznych zgodnie z normą PN-EN 62446!

Kategoria pomiarowa: CAT II 1000 V DC, CAT III 500 V, CAT IV 300 V

Stopień ochrony: IP 51

Transmisja danych: Bluetooth, USB, Wi-Fi

Wyświetlacz: dotykowy, graficzny, kolorowy, podświetlany

11 800,00 zł

14 514,00 zł brutto

dostępny

Czas realizacji: 24h

Wartość:

11 800,00 zł

14 514,00 zł brutto

Akcesoria dodatkowe:

Sonel PE6

Program do tworzenia protokołów

780,00 zł

959,40 zł brutto

zostało niewiele sztuk

Sonel Foton 3

Program do dokumentacji z badań oświetlenia

490,00 zł

602,70 zł brutto

dostępny

Sonel Foton 3 Upgrade

Uaktualnienie do programu

290,00 zł

356,70 zł brutto

dostępny

Sonel Schematic 2

Program do tworzenia szkiców, planów i sche...

420,00 zł

516,60 zł brutto

dostępny

Sonel Schematic 2 Upgrade

Uaktualnienie do programu

150,00 zł

184,50 zł brutto

dostępny

Adapter USB

Adapter USB - rozszerzenie licencji dla kol...

580,00 zł

713,40 zł brutto

dostępny

EVSE-01

Adapter do testów stacji ładowania pojazdów...

1 990,00 zł

2 447,70 zł brutto

dostępny

AutoISO-1000C

Adapter do pomiarów kabli i przewodów wielo...

780,00 zł

959,40 zł brutto

dostępny

TWR-1J

Adapter do testowania wyłączników RCD

955,00 zł

1 174,65 zł brutto

dostępny

AGT-16T

Adapter gniazd przemysłowych jednofazowych ...

235,00 zł

289,05 zł brutto

dostępny

AGT-16C

Adapter gniazd trójfazowych 16A

225,00 zł

276,75 zł brutto

dostępny

AGT-16P

Adapter gniazd trójfazowych 16A

225,00 zł

276,75 zł brutto

dostępny

AGT-32T

Adapter gniazd przemysłowych jednofazowych ...

260,00 zł

319,80 zł brutto

zostało niewiele sztuk

AGT-32C

Adapter gniazd trójfazowych 32A

260,00 zł

319,80 zł brutto

dostępny

AGT-32P

Adapter gniazd trójfazowych 32A

225,00 zł

276,75 zł brutto

dostępny

AGT-63P

Adapter gniazd trójfazowych 63A

530,00 zł

651,90 zł brutto

dostępny

AC-16

Adapter rozdzielacz fazy

215,00 zł

264,45 zł brutto

dostępny

WS-04

Adapter pomiarowy WS-04 (wtyk kątowy UNI-Sc...

235,00 zł

289,05 zł brutto

dostępny

LP-1

Sonda luksomierza z adapterem

535,00 zł

658,05 zł brutto

dostępny

LP-10A

Sonda luksomierza z adapterem

1 430,00 zł

1 758,90 zł brutto

dostępny

LP-10B

Sonda luksomierza z adapterem

975,00 zł

1 199,25 zł brutto

dostępny

AZ-2

Adapter zasilania (wtyk IEC C7/bananki)

145,00 zł

178,35 zł brutto

dostępny

CS1

Adapter symulator kabla

175,00 zł

215,25 zł brutto

dostępny

C-3

Cęgi pomiarowe (fi 52 mm)

665,00 zł

817,95 zł brutto

dostępny

C-4A

Cęgi pomiarowe (fi 52 mm) 1000 A AC

1 775,00 zł

2 183,25 zł brutto

dostępny

C-5A

Cęgi pomiarowe (fi 39mm) 1000 A AC/DC

1 335,00 zł

1 642,05 zł brutto

dostępny

C-6A

Cęgi pomiarowe (fi 20 mm) 10 A AC

1 440,00 zł

1 771,20 zł brutto

dostępny

C-7A

Cęgi pomiarowe (fi 24 mm) 100 A AC

1 095,00 zł

1 346,85 zł brutto

dostępny

F-1A

Cęgi elastyczne (fi 360 mm)

1 380,00 zł

1 697,40 zł brutto

dostępny

F-2A

Cęgi elastyczne (fi 235 mm)

995,00 zł

1 223,85 zł brutto

dostępny

N-1

Cęgi nadawcze (fi 52mm, zawierają przewód d...

1 395,00 zł

1 715,85 zł brutto

dostępny

Przewód 2 m dwużyłowy do cęgów N-1

195,00 zł

239,85 zł brutto

zostało niewiele sztuk

Przewód 5 m czerwony 1 kV (wtyki bananowe)

84,00 zł

103,32 zł brutto

dostępny

Przewód 10 m czerwony 1 kV (wtyki bananowe)

110,00 zł

135,30 zł brutto

zostało niewiele sztuk

Przewód 20 m czerwony 1 kV (wtyki bananowe)

175,00 zł

215,25 zł brutto

dostępny

Przewód 25 m czerwony do pomiaru uziemień n...

150,00 zł

184,50 zł brutto

dostępny

Przewód 25 m niebieski do pomiaru uziemień ...

150,00 zł

184,50 zł brutto

dostępny

Przewód 50 m żółty na szpuli (wtyki bananow...

185,00 zł

227,55 zł brutto

zostało niewiele sztuk

Szpula do nawinięcia przewodu pomiarowego

65,00 zł

79,95 zł brutto

dostępny

Sonda gruntowa 80 cm

295,00 zł

362,85 zł brutto

dostępny

PRS-1

Sonda do pomiaru rezystancji podłóg i ścian

295,00 zł

362,85 zł brutto

dostępny

Sonda ostrzowa rozkładana

335,00 zł

412,05 zł brutto

zostało niewiele sztuk

Zacisk imadełkowy z wtykiem bananowym

110,00 zł

135,30 zł brutto

dostępny

L-3

Futerał

66,00 zł

81,18 zł brutto

dostępny

XL-12

Twarda walizka do Sonel MPI-540/ MPI-535/ P...

910,00 zł

1 119,30 zł brutto

dostępny

Sonel MPI-540-PV to zaawansowane narzędzie stworzone w szczególności do mierzenia parametrów instalacji fotowoltaicznych. Z pomocą jednego urządzenia możliwe jest wykonanie całego szeregu badań po stronie DC i AC zgodnie z wytycznymi normy PN-EN 62446. Ponadto Sonel MPI-540-PV służy również do przeprowadzania wszystkich pomiarów służących do określenia stanu bezpieczeństwa domowych, jak i przemysłowych instalacji elektrycznych. Prezentowany miernik to urządzenie o zaawansowanych możliwościach, dedykowane specjalistom działającym w branży instalacyjnej oraz elektrycznej.

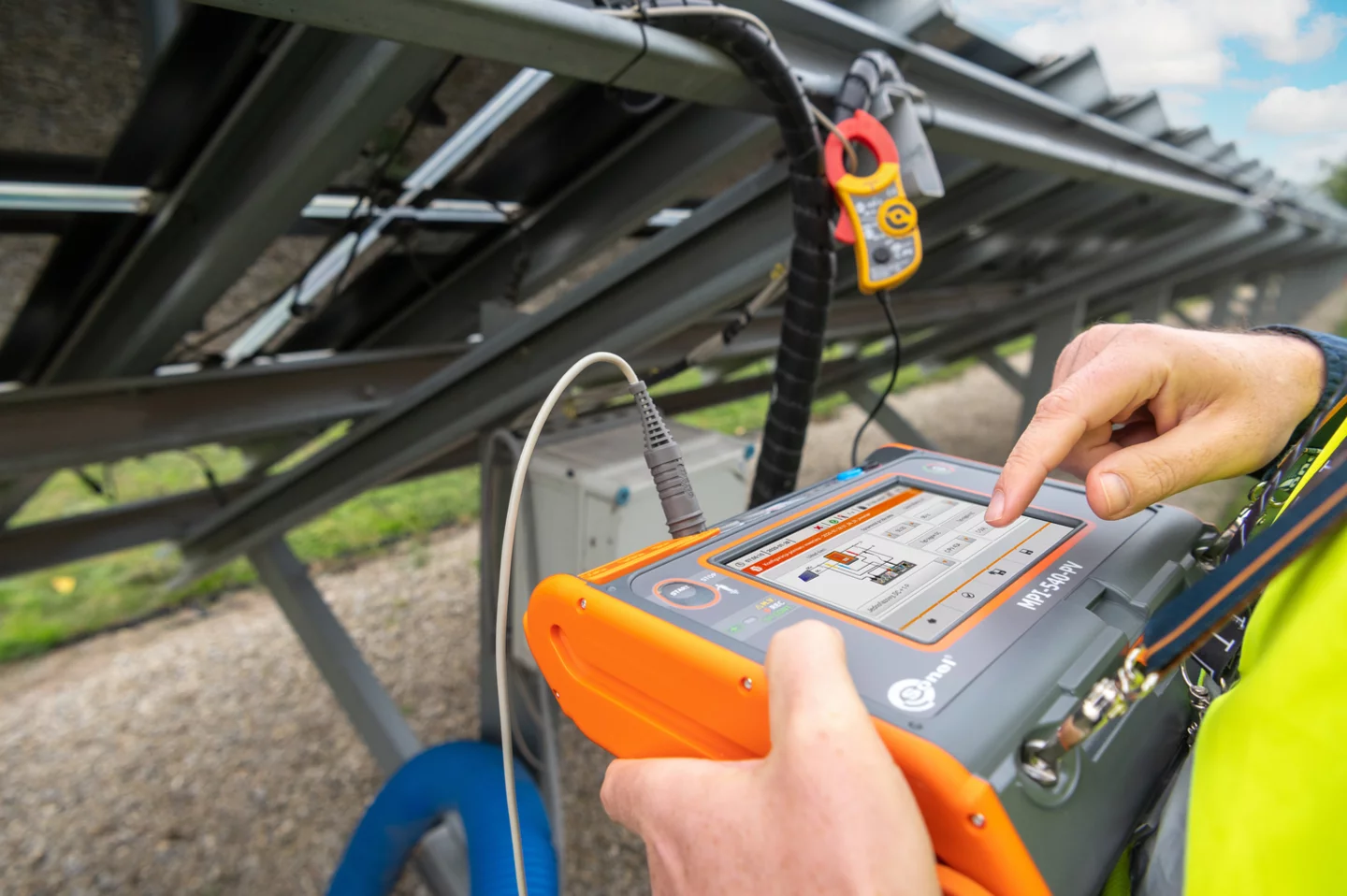

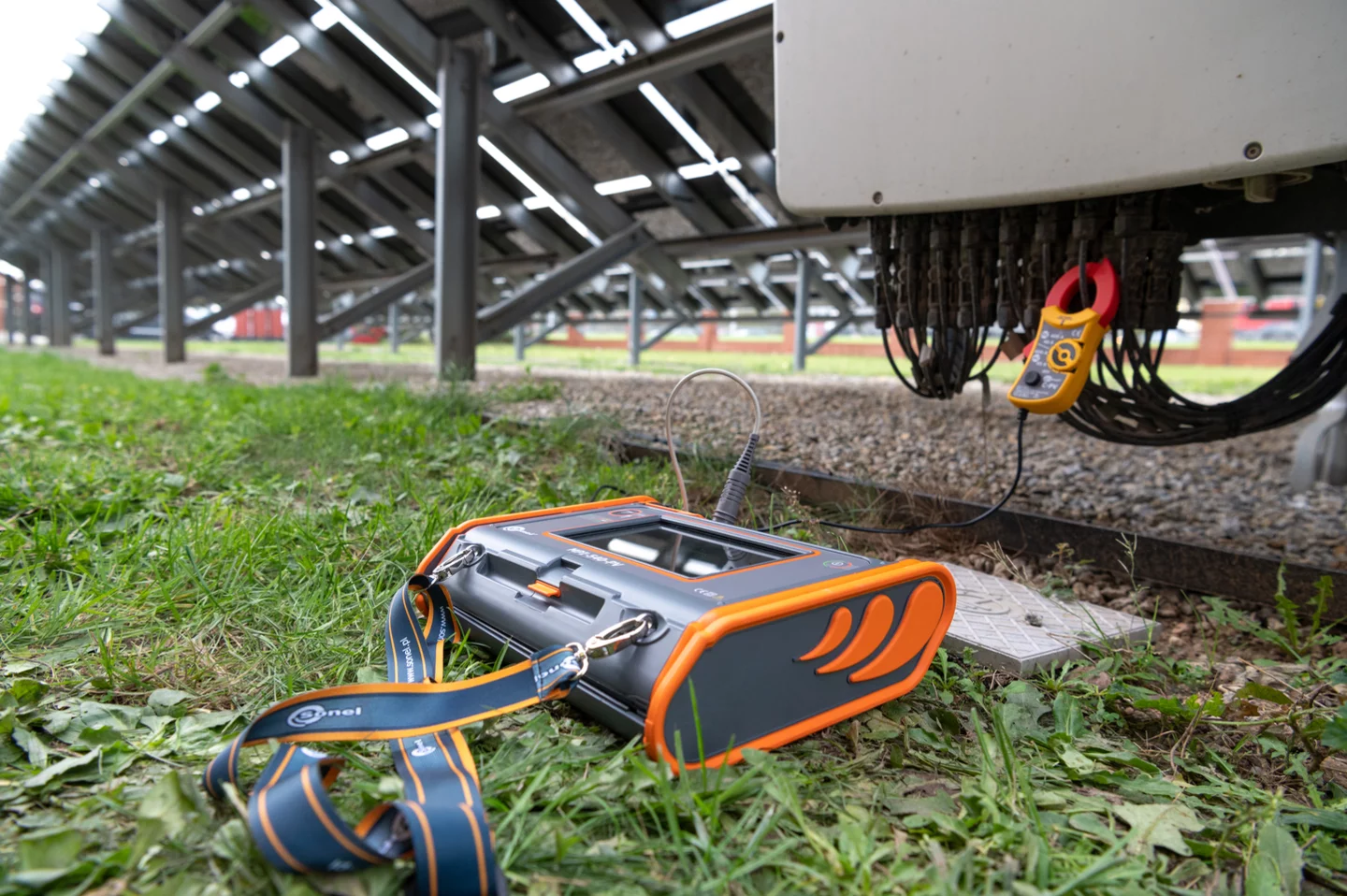

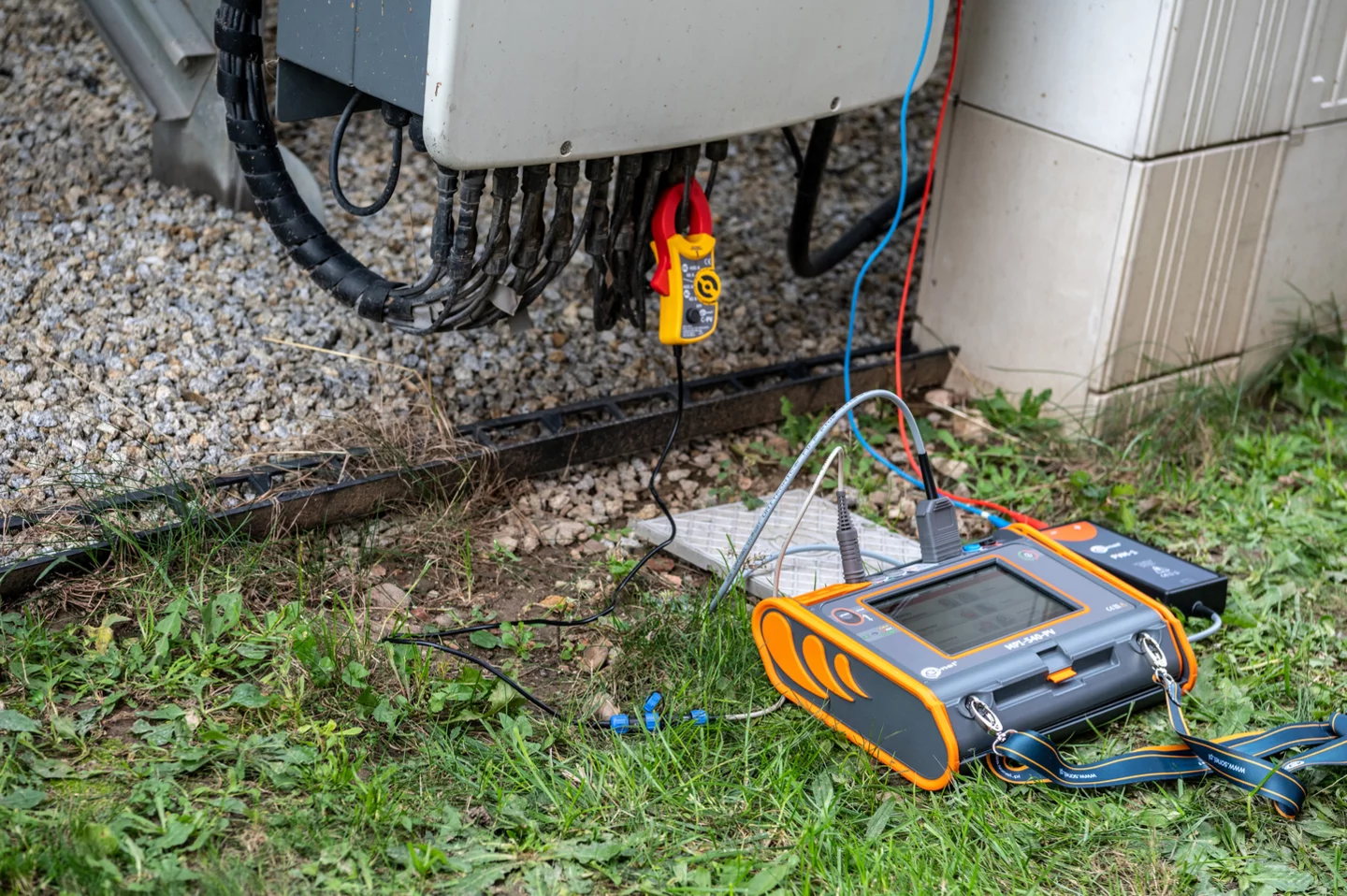

W trakcie pomiaru parametrów instalacji fotowoltaicznej, miernik automatyczne przelicza parametry do warunków odniesienia STC (Standard Test Conditions). Pomiary napięć, prądów oraz mocy po stronie AC i DC inwertera pozwolą zweryfikować jego sprawność. Po przeniesieniu danych zachowanych w pamięci miernika do programu Sonel PE6, możliwe jest wygenerowanie raportu z badań parametrów instalacji fotowoltaicznych.

Z myślą o automatyzacji pomiarów, miernik Sonel MPI-540-PV został dodatkowo wzbogacony o funkcję badania wyłączników różnicowo-prądowych w trybie Auto. Przyrząd posiada również wstępnie zaprogramowane przez producenta sekwencje pomiarowe (tzw. autotesty), które można w razie potrzeby rozbudowywać o własne sekwencje. Możliwości oraz funkcjonalność miernika dodatkowo powiększy odpowiednio dobrane akcesorium dodatkowe, np. w postaci adaptera AutoISO-1000C, który umożliwia wykonanie w sposób automatyczny pomiarów rezystancji izolacji przewodów 3-, 4-, oraz 5-żyłowych.

Poznaj praktyczne funkcje miernika Sonel MPI-540-PV:

  • największy dotykowy panel na rynku (7”) – niezwykła ergonomia i łatwość obsługi
  • wyjmowana karta microSD – łatwe zwiększenie pojemności pamięci
  • akumulator Li-Ion – dłuższe działanie miernika
  • pomiary instalacji fotowoltaicznych zgodnie z normą PN-EN 62446
  • pomiar wszystkich parametrów ochrony przeciwporażeniowej – jeden przyrząd zamiast kilku
  • szybki pomiar pętli zwarcia z wyłącznikiem RCD bez wyzwalania (do kilku sekund)
  • autotesty - możliwość wykonywania automatycznych pomiarów w sekwencji
  • szybka ścieżka od pomiarów do raportu
  • trójfazowy rejestrator parametrów sieci elektro-energetycznych – podstawowa diagnostyka jakości zasilania
  • odczyt danych bieżących parametrów sieci – natychmiastowa ocena badanego urządzenia
  • parametry mierzone w klasie S normy EN 61000-4-30 – duża dokładność pomiarów
  • kalkulator strat energii - szybka diagnoza potencjalnych oszczędności

Miernik Sonel MPI-540-PV o szerokim zakresie pomiarów

Sonel MPI-540-PV z powodzeniem zastępuje kilka profesjonalnych przyrządów pomiarowych o różnych funkcjach. To sprawia, że miernik stanowi atrakcyjne cenowo rozwiązanie dla profesjonalistów wykonujących szeroki zakres pomiarów. Prezentowany przyrząd to zaawansowana aparatura pomiarowa, która dzięki swej bogatej funkcjonalności znajduje szereg zastosowań w wielu dziedzinach.

Z pomocą miernika Sonel MPI-540-PV możliwe jest precyzyjne przeprowadzanie pomiarów instalacji fotowoltaicznych zgodnie z normą PN-EN 62446:

  • ciągłość połączeń ochronnych,
  • rezystancja uziemienia,
  • rezystancja izolacji po stronie DC,
  • napięcie otwartego obwodu UOC,
  • prąd zwarcia ISC,
  • prądy pracy i moce po stronie DC i AC,
  • sprawność inwertera.

Miernik Sonel MPI-540-PV umożliwia wykonywanie wszystkich pomiary w odbiorczych instalacjach elektrycznych - zgodnie z obowiązującymi przepisami:

  • impedancja pętli zwarcia (również w obwodach z wyłącznikami RCD),
  • parametry wyłączników RCD,
  • rezystancja izolacji,
  • rezystancja uziemienia (4 metody pomiarowe + pomiar rezystywności gruntu),
  • ciągłość połączeń ochronnych i wyrównawczych,
  • test kolejności faz,
  • test kierunku obrotów silnika.

Łatwość odczytu

Zaawansowany miernik Sonel MPI-540-PV do pomiarów instalacji elektrycznych i fotowoltaicznych został wyposażony w czytelny, kolorowy wyświetlacz dotykowy LCD TFT o dużej rozdzielczości 800x480 pikseli oraz przekątnej 7”. To zdecydowanie ułatwia odczytanie parametrów i kreślonych przebiegów.Dodatkową zaletą dużej wielkości wyświetlacza jest możliwość przedstawienia większej ilości informacji. Większą czytelność zapewniają również odpowiednio duże symbole oraz doskonale widoczne w każdych warunkach oświetlenia wyniki pomiarów.

Wbudowany system pomocy

Z myślą o ułatwieniu użytkowania, miernik posiada wbudowane ekrany pomocy ze schematami pomiarowymi. To pozwala w łatwy i szybki sposób sprawdzić, jak połączyć dany układ przy konkretnym rodzaju pomiaru.

Precyzyjne i sprawne działanie bez względu na warunki

Miernik MPI-540-PV jest doskonale przygotowany do pracy w różnych warunkach, bez względu na czynniki zewnętrzne. Z uwagi na solidną obudowę o poziomie ochrony IP51, przyrząd jest znakomicie zabezpieczony przed wnikaniem pyłów oraz przed zachlapaniem wodą. W celu łatwego i skutecznego zabezpieczenia wyświetlacza dotykowego, miernik został wyposażony w praktyczną, przesuwaną pokrywę, która świetnie spełnia swoją rolę podczas transportu oraz użytkowania urządzenia.

Trójfazowy analizator parametrów sieci – odczyt i rejestracja danych bieżących

Kolejnym unikalnym elementem miernika Sonel MPI-540-PV jest trójfazowy rejestrator parametrów zasilania z trybem odczytu parametrów bieżących i możliwością rejestracji parametrów sieci elektrycznych takich jak napięcie, prąd, moce, harmoniczne, THD. Dzięki temu rozwiązaniu, przyrząd pozwala na odczytanie wybranych parametrów oraz ich prezentację graficzną na ekranie w czasie rzeczywistym. Parametry są mierzone niezależnie od rejestracji zapisywanej na kartę pamięci. W tym trybie użytkownik może obejrzeć:

  • wykresy przebiegów napięcia i prądu (oscyloskop),
  • wykresy napięcia i prądu w czasie,
  • wykres wskazowy,
  • pomiary wielu parametrów w formie tabelarycznej,
  • wykres harmonicznych w prądzie i napięciu.

Miernik Sonel MPI-540-PV może służyć do rejestracji parametrów sieci elektro-energetycznych 50/60 Hz w klasie S normy EN 61000-4-30:

  • napięcia L1, L2, L3 – wartości średnie w zakresie do 500 V,
  • prądy L1, L2, L3 – wartości średnie, pomiar prądu w zakresie do 3 kA (w zależności od użytych cęgów prądowych)
  • częstotliwość w zakresie 40 Hz – 70 Hz
  • moc czynna (P), bierna (Q), pozorna (S)
  • współczynnik mocy (PF), cosφ
  • harmoniczne (do 40-tej w napięciu i prądzie)
  • współczynnik zniekształceń harmonicznych THD dla prądu i napięcia

Komunikacja i oprogramowanie

Niewątpliwymi atutami miernika są rozbudowane interfejsy komunikacyjne, a także wygodna komunikacja z programami zewnętrznymi. Zebrane dane pomiarowe można przenosić do komputera na kilka sposobów – za pomocą kabla USB, wyjmowanej karty pamięci SD, jak również w sposób bezprzewodowy poprzez Bluetooth. W razie potrzeby wygenerowania raportu z pomiarów z zakresu ochrony przeciwporażeniowej, należy skorzystać z programu Sonel PE6. W celu zapisania pobranych danych do prostych formatów, a następnie ich wydrukowania, niezbędny jest specjalny program Sonel Reader, który wchodzi w skład standardowego wyposażenia miernika. Odczyt oraz analizę parametrów jakości energii elektrycznej  z rejestratora umożliwi natomiast program Sonel Analiza.

Sonel MPI-540-PV to zaawansowane narzędzie stworzone w szczególności do mierzenia parametrów instalacji fotowoltaicznych. Z pomocą jednego urządzenia możliwe jest wykonanie całego szeregu badań po stronie DC i AC zgodnie z wytycznymi normy PN-EN 62446. Ponadto Sonel MPI-540-PV służy również do przeprowadzania wszystkich pomiarów służących do określenia stanu bezpieczeństwa domowych, jak i przemysłowych instalacji elektrycznych. Prezentowany miernik to urządzenie o zaawansowanych możliwościach, dedykowane specjalistom działającym w branży instalacyjnej oraz elektrycznej.

W trakcie pomiaru parametrów instalacji fotowoltaicznej, miernik automatyczne przelicza parametry do warunków odniesienia STC (Standard Test Conditions). Pomiary napięć, prądów oraz mocy po stronie AC i DC inwertera pozwolą zweryfikować jego sprawność. Po przeniesieniu danych zachowanych w pamięci miernika do programu Sonel PE6, możliwe jest wygenerowanie raportu z badań parametrów instalacji fotowoltaicznych.

Z myślą o automatyzacji pomiarów, miernik Sonel MPI-540-PV został dodatkowo wzbogacony o funkcję badania wyłączników różnicowo-prądowych w trybie Auto. Przyrząd posiada również wstępnie zaprogramowane przez producenta sekwencje pomiarowe (tzw. autotesty), które można w razie potrzeby rozbudowywać o własne sekwencje. Możliwości oraz funkcjonalność miernika dodatkowo powiększy odpowiednio dobrane akcesorium dodatkowe, np. w postaci adaptera AutoISO-1000C, który umożliwia wykonanie w sposób automatyczny pomiarów rezystancji izolacji przewodów 3-, 4-, oraz 5-żyłowych.

Poznaj praktyczne funkcje miernika Sonel MPI-540-PV:

  • największy dotykowy panel na rynku (7”) – niezwykła ergonomia i łatwość obsługi
  • wyjmowana karta microSD – łatwe zwiększenie pojemności pamięci
  • akumulator Li-Ion – dłuższe działanie miernika
  • pomiary instalacji fotowoltaicznych zgodnie z normą PN-EN 62446
  • pomiar wszystkich parametrów ochrony przeciwporażeniowej – jeden przyrząd zamiast kilku
  • szybki pomiar pętli zwarcia z wyłącznikiem RCD bez wyzwalania (do kilku sekund)
  • autotesty - możliwość wykonywania automatycznych pomiarów w sekwencji
  • szybka ścieżka od pomiarów do raportu
  • trójfazowy rejestrator parametrów sieci elektro-energetycznych – podstawowa diagnostyka jakości zasilania
  • odczyt danych bieżących parametrów sieci – natychmiastowa ocena badanego urządzenia
  • parametry mierzone w klasie S normy EN 61000-4-30 – duża dokładność pomiarów
  • kalkulator strat energii - szybka diagnoza potencjalnych oszczędności

Miernik Sonel MPI-540-PV o szerokim zakresie pomiarów

Sonel MPI-540-PV z powodzeniem zastępuje kilka profesjonalnych przyrządów pomiarowych o różnych funkcjach. To sprawia, że miernik stanowi atrakcyjne cenowo rozwiązanie dla profesjonalistów wykonujących szeroki zakres pomiarów. Prezentowany przyrząd to zaawansowana aparatura pomiarowa, która dzięki swej bogatej funkcjonalności znajduje szereg zastosowań w wielu dziedzinach.

Z pomocą miernika Sonel MPI-540-PV możliwe jest precyzyjne przeprowadzanie pomiarów instalacji fotowoltaicznych zgodnie z normą PN-EN 62446:

  • ciągłość połączeń ochronnych,
  • rezystancja uziemienia,
  • rezystancja izolacji po stronie DC,
  • napięcie otwartego obwodu UOC,
  • prąd zwarcia ISC,
  • prądy pracy i moce po stronie DC i AC,
  • sprawność inwertera.

Miernik Sonel MPI-540-PV umożliwia wykonywanie wszystkich pomiary w odbiorczych instalacjach elektrycznych - zgodnie z obowiązującymi przepisami:

  • impedancja pętli zwarcia (również w obwodach z wyłącznikami RCD),
  • parametry wyłączników RCD,
  • rezystancja izolacji,
  • rezystancja uziemienia (4 metody pomiarowe + pomiar rezystywności gruntu),
  • ciągłość połączeń ochronnych i wyrównawczych,
  • test kolejności faz,
  • test kierunku obrotów silnika.

Łatwość odczytu

Zaawansowany miernik Sonel MPI-540-PV do pomiarów instalacji elektrycznych i fotowoltaicznych został wyposażony w czytelny, kolorowy wyświetlacz dotykowy LCD TFT o dużej rozdzielczości 800x480 pikseli oraz przekątnej 7”. To zdecydowanie ułatwia odczytanie parametrów i kreślonych przebiegów.Dodatkową zaletą dużej wielkości wyświetlacza jest możliwość przedstawienia większej ilości informacji. Większą czytelność zapewniają również odpowiednio duże symbole oraz doskonale widoczne w każdych warunkach oświetlenia wyniki pomiarów.

Wbudowany system pomocy

Z myślą o ułatwieniu użytkowania, miernik posiada wbudowane ekrany pomocy ze schematami pomiarowymi. To pozwala w łatwy i szybki sposób sprawdzić, jak połączyć dany układ przy konkretnym rodzaju pomiaru.

Precyzyjne i sprawne działanie bez względu na warunki

Miernik MPI-540-PV jest doskonale przygotowany do pracy w różnych warunkach, bez względu na czynniki zewnętrzne. Z uwagi na solidną obudowę o poziomie ochrony IP51, przyrząd jest znakomicie zabezpieczony przed wnikaniem pyłów oraz przed zachlapaniem wodą. W celu łatwego i skutecznego zabezpieczenia wyświetlacza dotykowego, miernik został wyposażony w praktyczną, przesuwaną pokrywę, która świetnie spełnia swoją rolę podczas transportu oraz użytkowania urządzenia.

Trójfazowy analizator parametrów sieci – odczyt i rejestracja danych bieżących

Kolejnym unikalnym elementem miernika Sonel MPI-540-PV jest trójfazowy rejestrator parametrów zasilania z trybem odczytu parametrów bieżących i możliwością rejestracji parametrów sieci elektrycznych takich jak napięcie, prąd, moce, harmoniczne, THD. Dzięki temu rozwiązaniu, przyrząd pozwala na odczytanie wybranych parametrów oraz ich prezentację graficzną na ekranie w czasie rzeczywistym. Parametry są mierzone niezależnie od rejestracji zapisywanej na kartę pamięci. W tym trybie użytkownik może obejrzeć:

  • wykresy przebiegów napięcia i prądu (oscyloskop),
  • wykresy napięcia i prądu w czasie,
  • wykres wskazowy,
  • pomiary wielu parametrów w formie tabelarycznej,
  • wykres harmonicznych w prądzie i napięciu.

Miernik Sonel MPI-540-PV może służyć do rejestracji parametrów sieci elektro-energetycznych 50/60 Hz w klasie S normy EN 61000-4-30:

  • napięcia L1, L2, L3 – wartości średnie w zakresie do 500 V,
  • prądy L1, L2, L3 – wartości średnie, pomiar prądu w zakresie do 3 kA (w zależności od użytych cęgów prądowych)
  • częstotliwość w zakresie 40 Hz – 70 Hz
  • moc czynna (P), bierna (Q), pozorna (S)
  • współczynnik mocy (PF), cosφ
  • harmoniczne (do 40-tej w napięciu i prądzie)
  • współczynnik zniekształceń harmonicznych THD dla prądu i napięcia

Komunikacja i oprogramowanie

Niewątpliwymi atutami miernika są rozbudowane interfejsy komunikacyjne, a także wygodna komunikacja z programami zewnętrznymi. Zebrane dane pomiarowe można przenosić do komputera na kilka sposobów – za pomocą kabla USB, wyjmowanej karty pamięci SD, jak również w sposób bezprzewodowy poprzez Bluetooth. W razie potrzeby wygenerowania raportu z pomiarów z zakresu ochrony przeciwporażeniowej, należy skorzystać z programu Sonel PE6. W celu zapisania pobranych danych do prostych formatów, a następnie ich wydrukowania, niezbędny jest specjalny program Sonel Reader, który wchodzi w skład standardowego wyposażenia miernika. Odczyt oraz analizę parametrów jakości energii elektrycznej  z rejestratora umożliwi natomiast program Sonel Analiza.

Funkcje pomiarowe Zakres pomiarowy Zakres wyświetlania Rozdzielczość Dokładność
Impedancja pętli zwarcia
Pętla zwarcia ZL-PE, ZL-N, ZL-L 0,13 Ω…1999,9 Ω wg IEC 61557 0,00 Ω…1999 Ω od 0,01 Ω ±(5% w.m. + 30 cyfr)
Pętla zwarcia ZL-PE w trybie RCD od 0,50 Ω…1999 Ω wg IEC 61557 0,00 Ω…1999 Ω od 0,01 Ω od ±(6% w.m. + 5 cyfr)
Pomiary parametrów wyłączników RCD
Test wyłączania RCD i pomiar czasu zadziałania tA prąd pomiarowy 0,5 IΔn, 1 IΔn, 2 IΔn, 5 IΔn
RCD ogólnego typu i krótkozwłoczny 0 ms…300 ms 0 ms…300 ms 1 ms od ±(2% w.m. + 2 cyfry)
RCD selektywny 0 ms…500 ms 0 ms…500 ms 1 ms od ±(2% w.m. + 2 cyfry)
Pomiar prądu zadziałania RCD IA prąd pomiarowy 0,2 IΔn…2,0 IΔn
dla prądu różnicowego sinusoidalnego (typ AC) 3,3 mA…1000 mA 3,3 mA…1000 mA od 0,1 mA ±5% IΔn
dla prądu różnicowego 1-kierunkowego oraz 1-kierunkowego z podkładem 6 mA prądu stałego (typ A) 3,5 mA…700 mA 3,5 mA…700 mA od 0,1 mA ±10% IΔn
dla prądu różnicowego stałego (typ B) 2,0 mA…1000 mA 2,0 mA…1000 mA od 0,1 mA ±10% IΔn
Rezystancja uziemienia
Metoda 3- i 4-przewodowa od 0,50 Ω…1,99 kΩ wg IEC 61557-5 0,00 Ω…1,99 kΩ od 0,01 Ω od ±(2% w.m. + 3 cyfry)
Metoda 3-przewodowa + cęgi 0,00 Ω…1,99 kΩ 0,00 Ω…1,99 kΩ od 0,01 Ω od ±(2% w.m. + 4 cyfry)
Metoda 2-cęgowa 0,00 Ω…99,9 kΩ 0,00 Ω…99,9 kΩ od 0,01 Ω od ±(10% w.m. + 4 cyfry)
Rezystywność gruntu 0,0 Ω m…99,9 kΩm 0,0 Ωm…99,9 kΩm od 0,1 Ωm Zależna od dokładności pomiaru RE
Rezystancja izolacji
Napięcie pomiarowe 50 V 50 kΩ…250 MΩ wg IEC 61557-2 0 kΩ…250 MΩ od 1 kΩ od ±(3% w.m. + 8 cyfr)
Napięcie pomiarowe 100 V 100 kΩ…500 MΩ wg IEC 61557-2 0 kΩ…500 MΩ od 1 kΩ od ±(3% w.m. + 8 cyfr)
Napięcie pomiarowe 250 V 250 kΩ…999 MΩ wg IEC 61557-2 0 kΩ…999 MΩ od 1 kΩ od ±(3% w.m. + 8 cyfr)
Napięcie pomiarowe 500 V 500 kΩ…2,00 GΩ wg IEC 61557-2 0 kΩ…2,00 GΩ od 1 kΩ od ±(3% w.m. + 8 cyfr)
Napięcie pomiarowe 1000 V 1000 kΩ…9,99 GΩ wg IEC 61557-2 0 kΩ…9,99 GΩ od 1 kΩ od ±(3% w.m. + 8 cyfr)
Rezystancja przewodów ochronnych i wyrównawczych
Pomiar ciągłości połączeń ochronnych i wyrównawczych prądem ±200 mA 0,12 Ω…400 Ω wg IEC 61557-4 0,00 Ω…400 Ω od 0,01 Ω ±(2% w.m. + 3 cyfry)
Pomiar rezystancji małym prądem 0,0 Ω…1999 Ω 0,0 Ω…1999 Ω od 0,1 Ω ±(3% w.m. + 3 cyfry)
Natężenie oświetlenia
Pomiar w luksach (lx) 0 lx…399,9 klx 0 lx…399,9 klx od 0,001 lx od ±(2% w.m. + 5 cyfr)
Pomiar w stopokandelach (fc) 0 fc…39,99 kfc 0 fc…39,99 kfc od 0,001 fc od ±(2% w.m. + 5 cyfr)
Wskazania kolejności faz zgodna, przeciwna, napięcie UL-L: 95 V…500 V (45 Hz…65 Hz)

"w.m" - wartość mierzona

Przyrząd przewidziany jest do pracy w sieciach:

  • o częstotliwości znamionowej 50/60 Hz
  • o napięciach znamionowych: 64/110 V, 110/190 V, 115/200 V, 127/220 V, 220/380 V, 230/400 V, 240/415 V, 254/440 V, 290/500 V
  • prądu stałego

Układy obsługiwanych sieci:

  • jednofazowy
  • dwufazowy ze wspólnym N
  • trójfazowy gwiazda z i bez przewodu N
  • trójfazowy trójkąt

Parametr Zakres pomiarowy Maksymalna rozdzielczość Dokładność
Napięcie przemienne (TRMS) 0,0…500 V 0,01% Unom ±0,5% Unom
Prąd przemienny TRMS w zależności od cęgów* 0,01% Inom ±2% w.m. jeśli w.m. ≥ 10% Inom, ±2% Inom  jeśli w.m. < 10% Inom (błąd nie uwzględnia błędu cęgów)
Częstotliwość 40,00…70,00 Hz 0,01 Hz ±0,05 Hz
Moc czynna, bierna, pozorna i odkształceń w zależności od konfiguracji (przekładniki, cęgi) 4 cyfry znaczące w zależności od konfiguracji (przekładniki, cęgi)
Energia czynna, bierna i pozorna secondo la configurazione (sensori, pinze) 4 cyfry znaczące jak błąd mocy
cosφ i współczynnik mocy (PF) 0,00…1,00 0,01 ±0,03
Harmoniczne
Napięcie taki sam jak napięcia przemiennego True RMS taka sama jak napięcia przemiennego True RMS ±5% w.m. jeśli w.m. ≥ 3% Unom, ±0,15% Unom jeśli w.m. < 3% Unom
Prąd taki sam jak prądu przemiennego True RMS taka sama jak prądu przemiennego True RMS ±5% w.m. jeśli w.m. ≥ 10% Unom, ±0,5% Unom jeśli w.m. < 10% Unom
THD
Napięcie 0,0…100.0% (względem wartości skutecznej) 0,1% ±5%
Prąd 0,0…100.0% (względem wartości skutecznej) 0,1% ±5%
Współczynnik asymetrii 0,0…10,0% 0,1% ±0,15% (błąd bezwzględny)

*

  • Cęgi F-1A, F-2A, F-3A: 0…3000 A AC (10 000 Ap-p)
  • Cęgi C-4A: 0…1000 A AC (3600 Ap-p)
  • Cęgi C-5A: 0…1000 A AC/DC (3600 Ap-p)
  • Cęgi C-6A: 0..10 A AC (36 Ap-p)
  • Cęgi C-7A: 0…100 A AC (360 Ap-p)

C-4A C-5A C-6A C-7A F-1A F-2A F-3A
Prąd znamionowy 1000 A AC 1000 A AC, 1400 A DC 10 A AC 100 A AC 3000 A AC 3000 A AC 3000 A AC
Częstotliwość 30 Hz…10 kHz DC…5 kHz 40 Hz…10 kHz 40 Hz…1 kHz 40 Hz…10 kHz 40 Hz…10 kHz 40 Hz…10 kHz
Poziom sygnału wyjściowego 1 mV / 1 A 1 mV / 1 A 100 mV / 1 A 5 mV / 1 A 77,6 μV / 1 A 38,8 μV / 1 A 19,4 μV / 1 A
Maks. średnica mierzonego przewodu 52 mm 39 mm 20 mm 24 mm 360 mm 235 mm 120 mm
Minimalna dokładność podstawowa ≤0,5% ≤1,5% ≤1% 0,5% 1% 1% 1%
Zasilanie bateryjne - - - - - -
Długość przewodu 2,2 m 2,2 m 2,2 m 3 m 2,2 m 2,2 m 2,2 m
Kategoria pomiarowa IV 300 V IV 300 V IV 300 V III 300 V IV 600 V IV 600 V IV 600 V
Stopień ochrony obudowy IP40 IP40 IP40 IP40 IP67 IP67 IP67
Funkcje pomiarowe Zakres wyświetlania Rozdzielczość Dokładność
Napięcie otwartego obwodu UOC 0,0 Ω…1000 V OD 0,1 V od ±(3% w.m. + 2 cyfry)
Prąd zwarcia ISC 0,00 Ω…20,00 A 0,1 A ±(3% w.m. + 0,10 A)
Akcesoria dołączone do miernika
WS-03

Adapter wyzwalający pomiar (wtyk UNI-Schuko)

NR KAT. WAADAWS03

1 szt.

Adapter do złączki szynowej z gwintem M4/M6 - 4 szt.

NR KAT. WAADAM4M64

1 szt.

F-3A

Cęgi elastyczne (fi 120 mm)

NR KAT. WACEGF3AOKR

3 szt.

Przewód 1,2 m, 1k V, zakończony wtykami bananowymi, oznacznie N

NR KAT. WAPRZ1X2BLBBN

1 szt.

Przewód 1,2m czerwony 1 kV (wtyki bananowe)

NR KAT. WAPRZ1X2REBB

1 szt.

Przewód 1,2 m niebieski 1 kV (wtyki bananowe)

NR KAT. WAPRZ1X2BUBB

1 szt.

Przewód 1,2 m żółty 1 kV (wtyki bananowe)

NR KAT. WAPRZ1X2YEBB

1 szt.

Przewód 15 m niebieski do pomiaru uziemień na szpuli (wtyki bananowe)

NR KAT. WAPRZ015BUBBSZ

1 szt.

Przewód 30 m czerwony do pomiaru uziemień na szpuli (wtyki bananowe)

NR KAT. WAPRZ030REBBSZ

1 szt.

Sonda gruntowa 30 cm

NR KAT. WASONG30

2 szt.

Sonda ostrzowa niebieska 1 kV (gniazdo bananowe)

NR KAT. WASONBUOGB1

1 szt.

Sonda ostrzowa czerwona 1 kV (gniazdo bananowe)

NR KAT. WASONREOGB1

1 szt.

Sonda ostrzowa żółta 1 kV (gniazdo bananowe)

NR KAT. WASONYEOGB1

1 szt.

K-01

Krokodylek czarny 1 kV 20 A

NR KAT. WAKROBL20K01

1 szt.

K-02

Krokodylek czerwony 1 kV 20 A

NR KAT. WAKRORE20K02

1 szt.

K-02

Krokodylek niebieski 1 kV 20 A

NR KAT. WAKROBU20K02

1 szt.

K-02

Krokodylek żółty 1 kV 20 A

NR KAT. WAKROYE20K02

1 szt.

AKU-15

Akumulator Li-ion 11,1 V 3,4 Ah

NR KAT. WAAKU15

1 szt.

Przewód do zasilania 230 V (wtyk IEC C7)

NR KAT. WAPRZLAD230

1 szt.

Z-7

Zasilacz do ładowania akumulatora

NR KAT. WAZASZ7

1 szt.

Przewód do ładowania akumulatora z gniazda samochodowa

NR KAT. WAPRZLAD12SAM

1 szt.

Komplet szelek do miernika typu L-2

NR KAT. WAPOZSZEKPL

1 szt.

Przewód USB

NR KAT. WAPRZUSB

1 szt.

L-2

Futerał

NR KAT. WAFUTL2

1 szt.

Karta pamięci SD

NR KAT. WAPOZSD1

1 szt.

Pliki do pobrania

  • PDF

    MPI-540_540-PV QuickStart v2.00 PL.pdf
    Instrukcja QuickStart MPI-540/MPI-540-PV PL
  • PDF

    MPI-540_540-PV insobs v2.03 PL.pdf
    Instrukcja obsługi MPI-540/MPI-540-PV PL
  • PDF

    MPI-540_540-PV insobs skr v2.03 PL.pdf
    Instrukcja obsługi skrócona MPI-540/MPI-540-PV PL
  • PDF

    broszura_MPI-540-PV-EVSE_v1.00.pdf
    Broszura MPI-540-PV EVSE-01 PL
  • PDF

    Akcesoria_do_Sonel_MPI_PL_v1.1.pdf
    Broszura akcesoria do MPI / MRP PL
  • PDF

    karta_kat_MPI-540_540-PV_PL_v1.06.pdf
    Karta katalogowa PL
  • PDF

    DZ_MPI-535_MPI-540_MPI-540-PV_v.1.pdf
    Deklaracja zgodności
Akcesoria dodatkowe
Sonel PE6

Program do tworzenia protokołów

NR KAT. WAPROSONPE6

zostało niewiele sztuk

Czas realizacji: powyżej 5 dni

780,00 zł

959,40 zł brutto

Sonel Foton 3

Program do dokumentacji z badań oświetlenia

NR KAT. WAPROFOTON3

dostępny

Czas realizacji: 24h

490,00 zł

602,70 zł brutto

Sonel Foton 3 Upgrade

Uaktualnienie do programu

NR KAT. WAPROFOTON3UP

dostępny

Czas realizacji: 24h

290,00 zł

356,70 zł brutto

Sonel Schematic 2

Program do tworzenia szkiców, planów i schematów

NR KAT. WAPROSCHEM

dostępny

Czas realizacji: 24h

420,00 zł

516,60 zł brutto

Sonel Schematic 2 Upgrade

Uaktualnienie do programu

NR KAT. WAPROSCHEM2UP

dostępny

Czas realizacji: 24h

150,00 zł

184,50 zł brutto

Adapter USB

Adapter USB - rozszerzenie licencji dla kolejnego stanowiska

NR KAT. WAADAKEY1

dostępny

Czas realizacji: 24h

580,00 zł

713,40 zł brutto

EVSE-01

Adapter do testów stacji ładowania pojazdów elektrycznych

NR KAT. WAADAEVSE01

dostępny

Czas realizacji: powyżej 5 dni

1 990,00 zł

2 447,70 zł brutto

AutoISO-1000C

Adapter do pomiarów kabli i przewodów wielożyłowych AutoISO-1000C

NR KAT. WAADAAISO10C

dostępny

Czas realizacji: do 14 dni

780,00 zł

959,40 zł brutto

TWR-1J

Adapter do testowania wyłączników RCD

NR KAT. WAADATWR1J

dostępny

Czas realizacji: 24h

955,00 zł

1 174,65 zł brutto

AGT-16T

Adapter gniazd przemysłowych jednofazowych 16A

NR KAT. WAADAAGT16T

dostępny

Czas realizacji: do 7 dni

235,00 zł

289,05 zł brutto

AGT-16C

Adapter gniazd trójfazowych 16A

NR KAT. WAADAAGT16C

dostępny

Czas realizacji: 24h

225,00 zł

276,75 zł brutto

AGT-16P

Adapter gniazd trójfazowych 16A

NR KAT. WAADAAGT16P

dostępny

Czas realizacji: 24h

225,00 zł

276,75 zł brutto

AGT-32T

Adapter gniazd przemysłowych jednofazowych 32A

NR KAT. WAADAAGT32T

zostało niewiele sztuk

Czas realizacji: 24h

260,00 zł

319,80 zł brutto

AGT-32C

Adapter gniazd trójfazowych 32A

NR KAT. WAADAAGT32C

dostępny

Czas realizacji: 24h

260,00 zł

319,80 zł brutto

AGT-32P

Adapter gniazd trójfazowych 32A

NR KAT. WAADAAGT32P

dostępny

Czas realizacji: 24h

225,00 zł

276,75 zł brutto

AGT-63P

Adapter gniazd trójfazowych 63A

NR KAT. WAADAAGT63P

dostępny

Czas realizacji: 24h

530,00 zł

651,90 zł brutto

AC-16

Adapter rozdzielacz fazy

NR KAT. WAADAAC16

dostępny

Czas realizacji: 24h

215,00 zł

264,45 zł brutto

WS-04

Adapter pomiarowy WS-04 (wtyk kątowy UNI-Schuko)

NR KAT. WAADAWS04

dostępny

Czas realizacji: 24h

235,00 zł

289,05 zł brutto

LP-1

Sonda luksomierza z adapterem

NR KAT. WAADALP1KPL

dostępny

Czas realizacji: 24h

535,00 zł

658,05 zł brutto

LP-10A

Sonda luksomierza z adapterem

NR KAT. WAADALP10AKPL

dostępny

Czas realizacji: do 14 dni

1 430,00 zł

1 758,90 zł brutto

LP-10B

Sonda luksomierza z adapterem

NR KAT. WAADALP10BKPL

dostępny

Czas realizacji: do 14 dni

975,00 zł

1 199,25 zł brutto

AZ-2

Adapter zasilania (wtyk IEC C7/bananki)

NR KAT. WAADAAZ2

dostępny

Czas realizacji: 24h

145,00 zł

178,35 zł brutto

CS1

Adapter symulator kabla

NR KAT. WAADACS1

dostępny

Czas realizacji: do 30 dni

175,00 zł

215,25 zł brutto

C-3

Cęgi pomiarowe (fi 52 mm)

NR KAT. WACEGC3OKR

dostępny

Czas realizacji: do 14 dni

665,00 zł

817,95 zł brutto

C-4A

Cęgi pomiarowe (fi 52 mm) 1000 A AC

NR KAT. WACEGC4AOKR

dostępny

Czas realizacji: 24h

1 775,00 zł

2 183,25 zł brutto

C-5A

Cęgi pomiarowe (fi 39mm) 1000 A AC/DC

NR KAT. WACEGC5AOKR

dostępny

Czas realizacji: 24h

1 335,00 zł

1 642,05 zł brutto

C-6A

Cęgi pomiarowe (fi 20 mm) 10 A AC

NR KAT. WACEGC6AOKR

dostępny

Czas realizacji: 24h

1 440,00 zł

1 771,20 zł brutto

C-7A

Cęgi pomiarowe (fi 24 mm) 100 A AC

NR KAT. WACEGC7AOKR

dostępny

Czas realizacji: do 14 dni

1 095,00 zł

1 346,85 zł brutto

F-1A

Cęgi elastyczne (fi 360 mm)

NR KAT. WACEGF1AOKR

dostępny

Czas realizacji: 24h

1 380,00 zł

1 697,40 zł brutto

F-2A

Cęgi elastyczne (fi 235 mm)

NR KAT. WACEGF2AOKR

dostępny

Czas realizacji: powyżej 5 dni

995,00 zł

1 223,85 zł brutto

N-1

Cęgi nadawcze (fi 52mm, zawierają przewód dwużyłowy)

NR KAT. WACEGN1BB

dostępny

Czas realizacji: 24h

1 395,00 zł

1 715,85 zł brutto

Przewód 2 m dwużyłowy do cęgów N-1

NR KAT. WAPRZ002DZBB

zostało niewiele sztuk

Czas realizacji: 24h

195,00 zł

239,85 zł brutto

Przewód 5 m czerwony 1 kV (wtyki bananowe)

NR KAT. WAPRZ005REBB

dostępny

Czas realizacji: 24h

84,00 zł

103,32 zł brutto

Przewód 10 m czerwony 1 kV (wtyki bananowe)

NR KAT. WAPRZ010REBB

zostało niewiele sztuk

Czas realizacji: 24h

110,00 zł

135,30 zł brutto

Przewód 20 m czerwony 1 kV (wtyki bananowe)

NR KAT. WAPRZ020REBB

dostępny

Czas realizacji: 24h

175,00 zł

215,25 zł brutto

Przewód 25 m czerwony do pomiaru uziemień na szpuli (wtyki bananowe)

NR KAT. WAPRZ025REBBSZ

dostępny

Czas realizacji: do 7 dni

150,00 zł

184,50 zł brutto

Przewód 25 m niebieski do pomiaru uziemień na szpuli (wtyki banowe)

NR KAT. WAPRZ025BUBBSZ

dostępny

Czas realizacji: 24h

150,00 zł

184,50 zł brutto

Przewód 50 m żółty na szpuli (wtyki bananowe)

NR KAT. WAPRZ050YEBBSZ

zostało niewiele sztuk

Czas realizacji: 24h

185,00 zł

227,55 zł brutto

Szpula do nawinięcia przewodu pomiarowego

NR KAT. WAPOZSZP1

dostępny

Czas realizacji: 24h

65,00 zł

79,95 zł brutto

Sonda gruntowa 80 cm

NR KAT. WASONG80

dostępny

Czas realizacji: do 7 dni

295,00 zł

362,85 zł brutto

PRS-1

Sonda do pomiaru rezystancji podłóg i ścian

NR KAT. WASONPRS1PL

dostępny

Czas realizacji: 24h

295,00 zł

362,85 zł brutto

Sonda ostrzowa rozkładana

NR KAT. WASONSP2M

zostało niewiele sztuk

Czas realizacji: 24h

335,00 zł

412,05 zł brutto

Zacisk imadełkowy z wtykiem bananowym

NR KAT. WAZACIMA1

dostępny

Czas realizacji: 24h

110,00 zł

135,30 zł brutto

L-3

Futerał

NR KAT. WAFUTL3

dostępny

Czas realizacji: do 7 dni

66,00 zł

81,18 zł brutto

XL-12

Twarda walizka do Sonel MPI-540/ MPI-535/ PQM-707

NR KAT. WAWALXL12

dostępny

Czas realizacji: do 7 dni

910,00 zł

1 119,30 zł brutto

Strona korzysta z plików cookie w celu realizacji usług zgodnie z polityką prywatności. Możesz określić warunki przechowywania lub dostępu do cookie w Twojej przeglądarce.
