nowość

WME-8

Zestaw do pomiarów instalacji i uziemień w systemach PV

Indeks kat. WMPLWME8

ean 5907624008939

Rabat 5% dla zalogowanych użytkowników
Darmowa dostawa

9 050,00 zł

11 131,50 zł brutto

Dostępny w magazynie

Czas realizacji: 24h

Akcesoria dodatkowe

Sonel PE6

Program do tworzenia protokołów z badań bez...

915,00 zł

1 125,45 zł brutto

Dostępny

Adapter USB - licencja dla kolejnego stanowiska

Adapter USB - licencja dla kolejnego stanow...

710,00 zł

873,30 zł brutto

Dostępny w magazynie

Sonel PE6 Upgrade

Uaktualnienie programu do tworzenia protoko...

340,00 zł

418,20 zł brutto

Dostępny w magazynie

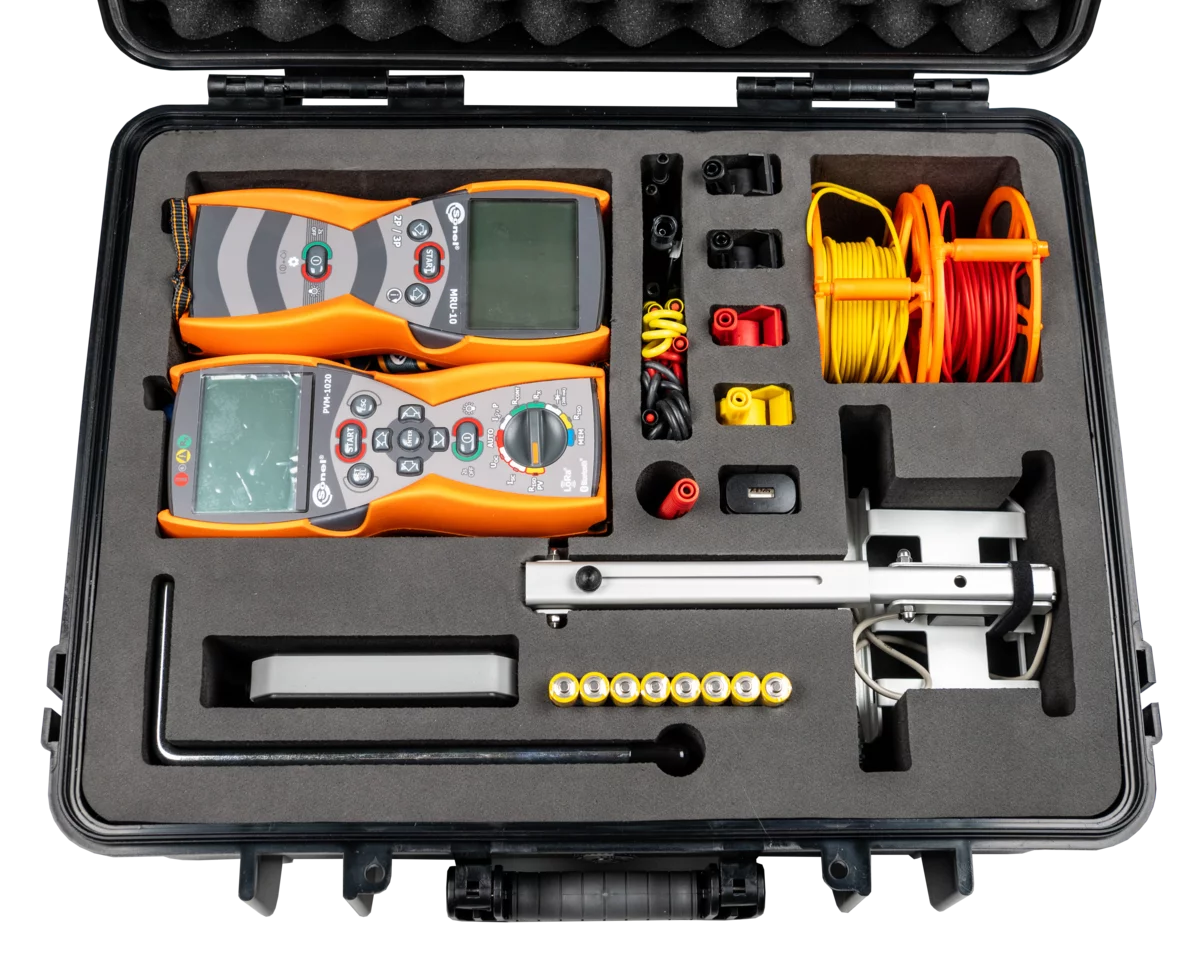

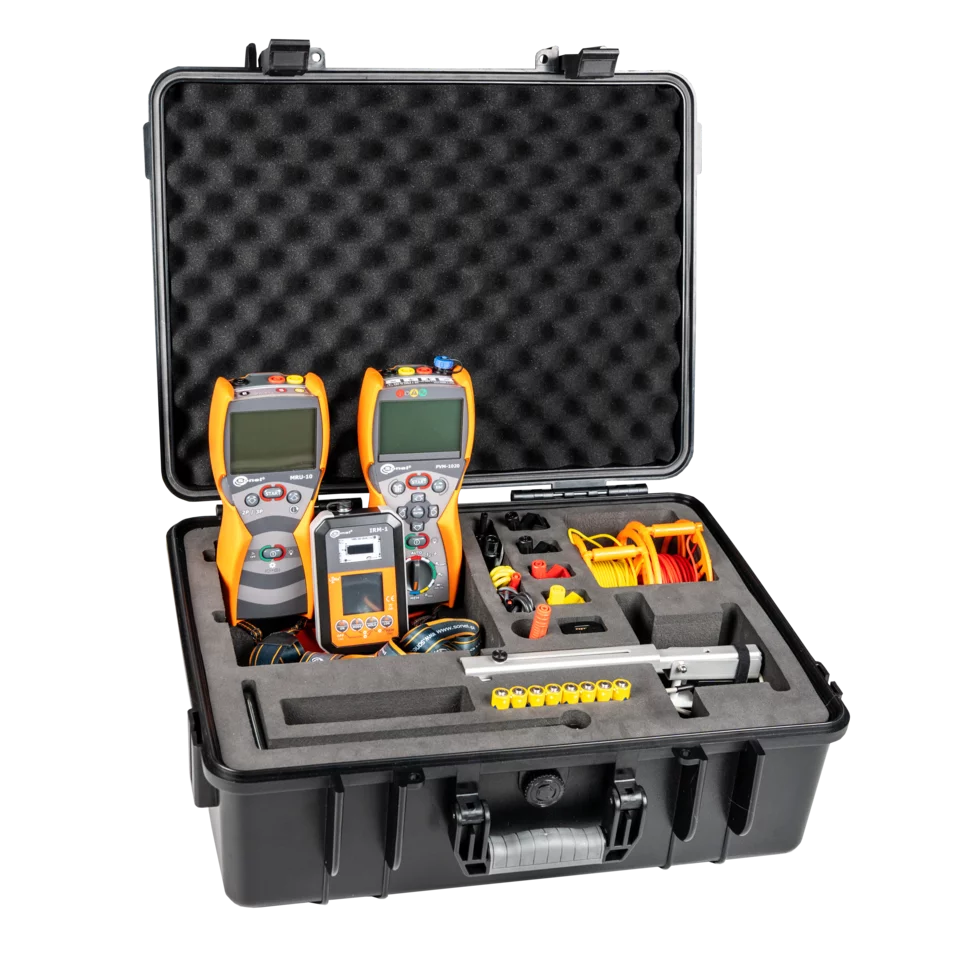

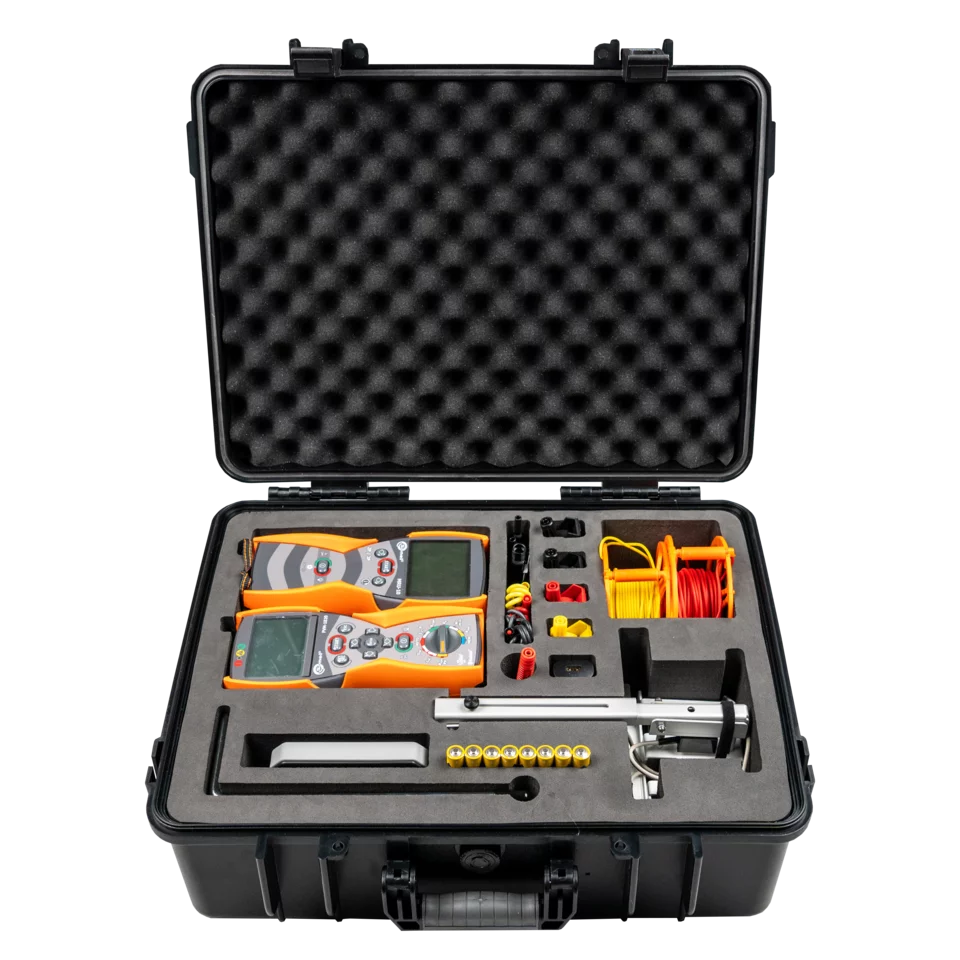

Kompleksowe pomiary instalacji fotowoltaicznych

Zestaw przyrządów pomiarowych wraz z akcesoriami. W skład zestawu wchodzą:

  • miernik instalacji fotowoltaicznych Sonel PVM-1020,
  • miernik nasłonecznienia oraz temperatury Sonel IRM-1,
  • miernik rezystancji uziemienia Sonel MRU-10.

Możliwości

  • PVM-1020 | Umożliwia wykonanie pomiarów PV kategorii 1 według normy IEC 62446-1.
  • PVM-1020 | Umożliwia przeliczanie parametrów na warunki STC według normy IEC 60891 dzięki współpracy z miernikiem nasłonecznienia i temperatury IRM-1.
  • IRM-1 | Pomiar nasłonecznienia i temperatury.
  • IRM-1 | Interfejs LoRa do komunikacji z miernikiem nadrzędnym – zasięg znacznie większy niż Bluetooth!
  • MRU-10 | Pomiary rezystancji uziemienia instalacji fotowoltaicznych metodą trójbiegunową.

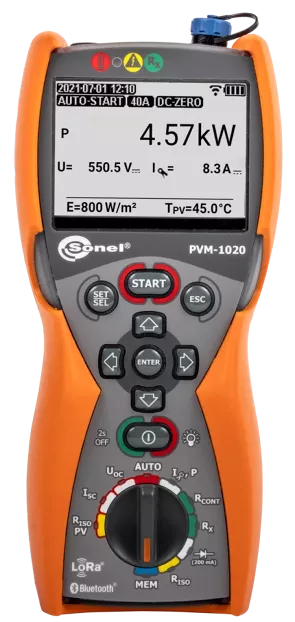

PVM-1020

Miernik instalacji fotowoltaicznych

Cechy

  • Umożliwia wykonanie pomiarów kategorii 1 według normy IEC 62446-1.
  • Tryb AUTO wykonujący sekwencję pomiarów po jednym naciśnięciu przycisku START.
  • Umożliwia przeliczanie parametrów na warunki STC według normy IEC 60891 dzięki współpracy z miernikiem nasłonecznienia i temperatury IRM-1.
  • Funkcja reSYNC – automatyczne uzupełnianie wyników o parametry środowiskowe i przeliczanie ich na warunki STC po odzyskaniu połączenia z IRM-1.
  • Wbudowany interfejs radiowy LoRa zapewnia współpracę z miernikiem IRM-1 na znacznych odległościach.
  • Wbudowany moduł Bluetooth do komunikacji z komputerem.
  • Duża pamięć pomiarów: 100 obiektów po 40 komórek.
  • Podświetlany wyświetlacz i przyciski.

Mierzone parametry

  • Napięcie obwodu otwartego panelu lub łańcucha paneli PV do 1000 V DC.
  • Napięcie RMS sieci AC do 600 V wraz z pomiarem częstotliwości.
  • Prąd zwarcia panelu lub łańcucha paneli PV do 20 A DC.
  • Rezystancja izolacji paneli PV – napięcie pomiarowe 250, 500 lub 1000 V, jednoczesny pomiar dwóch wartości RISO+ oraz RISO-.
  • Rezystancja izolacji obwodów AC – napięcie pomiarowe 250, 500 lub 1000 V.
  • Rezystancja połączeń ochronnych i wyrównawczych prądem ±200 mA.
  • Pomiar rezystancji niskim prądem, sygnalizacja dźwiękowa i wizualna.
  • Pomiar prądu roboczego paneli PV i prądu AC – wszystko za pomocą zewnętrznych cęgów.
  • Pomiar mocy AC/DC.
  • Test diod prądem 200 mA, automatyczne wykrywanie polaryzacji.
  • Test diod blokujących napięciem 1000 V DC.

IRM-1

Miernik nasłonecznienia oraz temperatury

Cechy

  • Pomiar nasłonecznienia i temperatury.
  • Interfejs LoRa do komunikacji z miernikiem nadrzędnym – zasięg znacznie większy niż Bluetooth!
  • Automatyczna synchronizacja danych z miernikiem nadrzędnym z funkcją reSYNC.
  • Wbudowany kompas oraz czujnik nachylenia.
  • Wbudowany rejestrator, który można wykorzystać do rejestracji nasłonecznienia przed budową instalacji PV, a także do pomiarów zacienienia istniejących instalacji.
  • Duża pamięć pomiarów: 999 komórek pamięci podręcznej oraz 5000 rekordów rejestratora do zapełnienia pamięci (rejestracja jednorazowa) z możliwością jej nadpisywania (rejestracja ciągła).

Mierzone parametry

  • Natężenie nasłonecznienia (irradiancja) w W/m2 lub BTU/ft2h.
  • Temperatura panelu fotowoltaicznego w °C lub °F.
  • Temperatura otocznia w °C lub °F.
  • Kąt nachylenia paneli.
  • Orientacja paneli dzięki wbudowanemu kompasowi.

MRU-10

Miernik rezystancji uziemienia

Pomiary rezystancji uziemienia

  • Metoda 3-biegunowa – pomiar uziemień z sondami pomocniczymi.
  • Metoda 2-biegunowa.

Cechy

  • Pomiar rezystancji elektrod pomocniczych RH i RS.
  • Pomiar napięć zakłócających do 100 V.
  • Sygnalizacja rozładowania baterii.
  • Wybór maksymalnego napięcia pomiarowego (25 V i 50 V).
  • Funkcja automatycznego wyłączenia.
