Profesjonalny miernik instalacji fotowoltaicznych do 1500 V

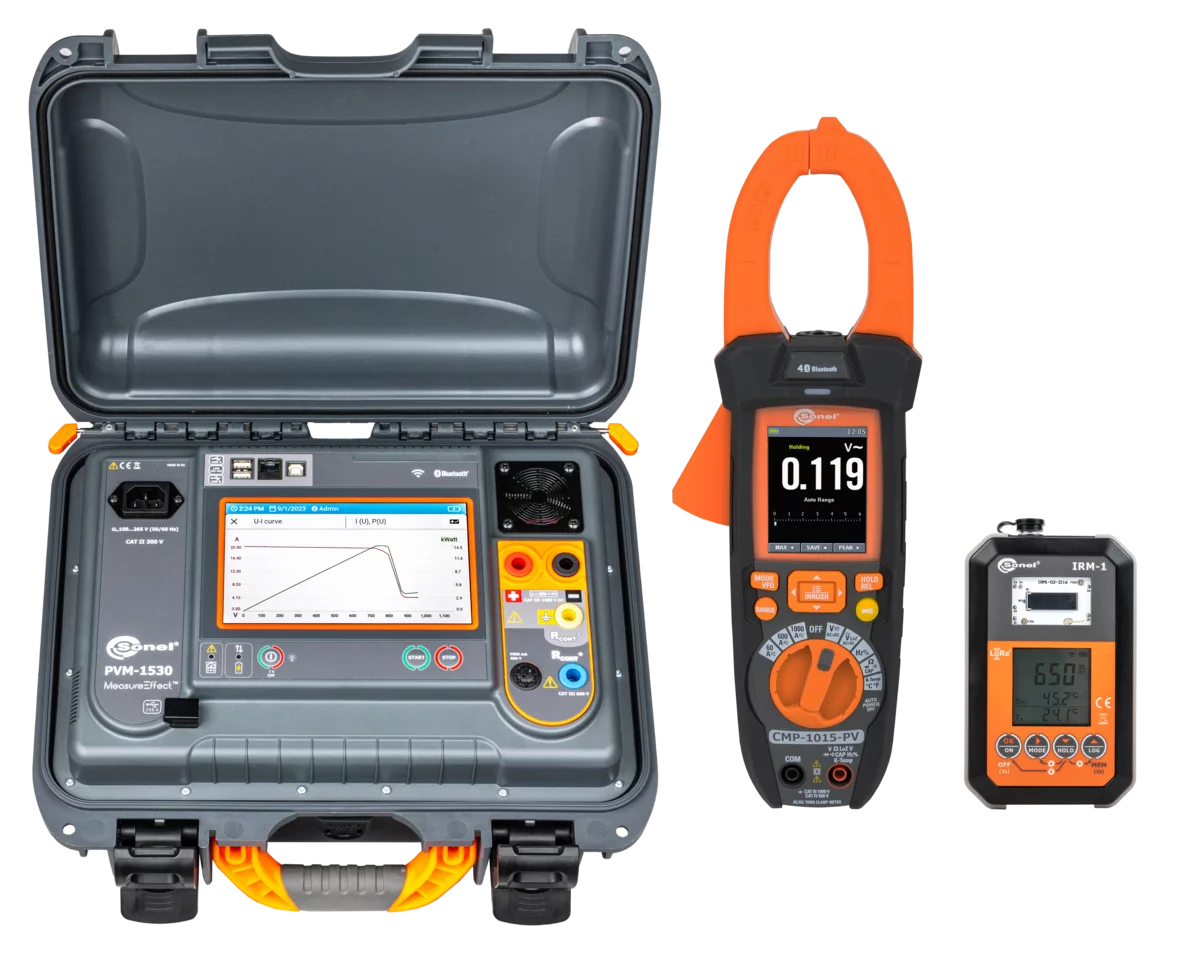

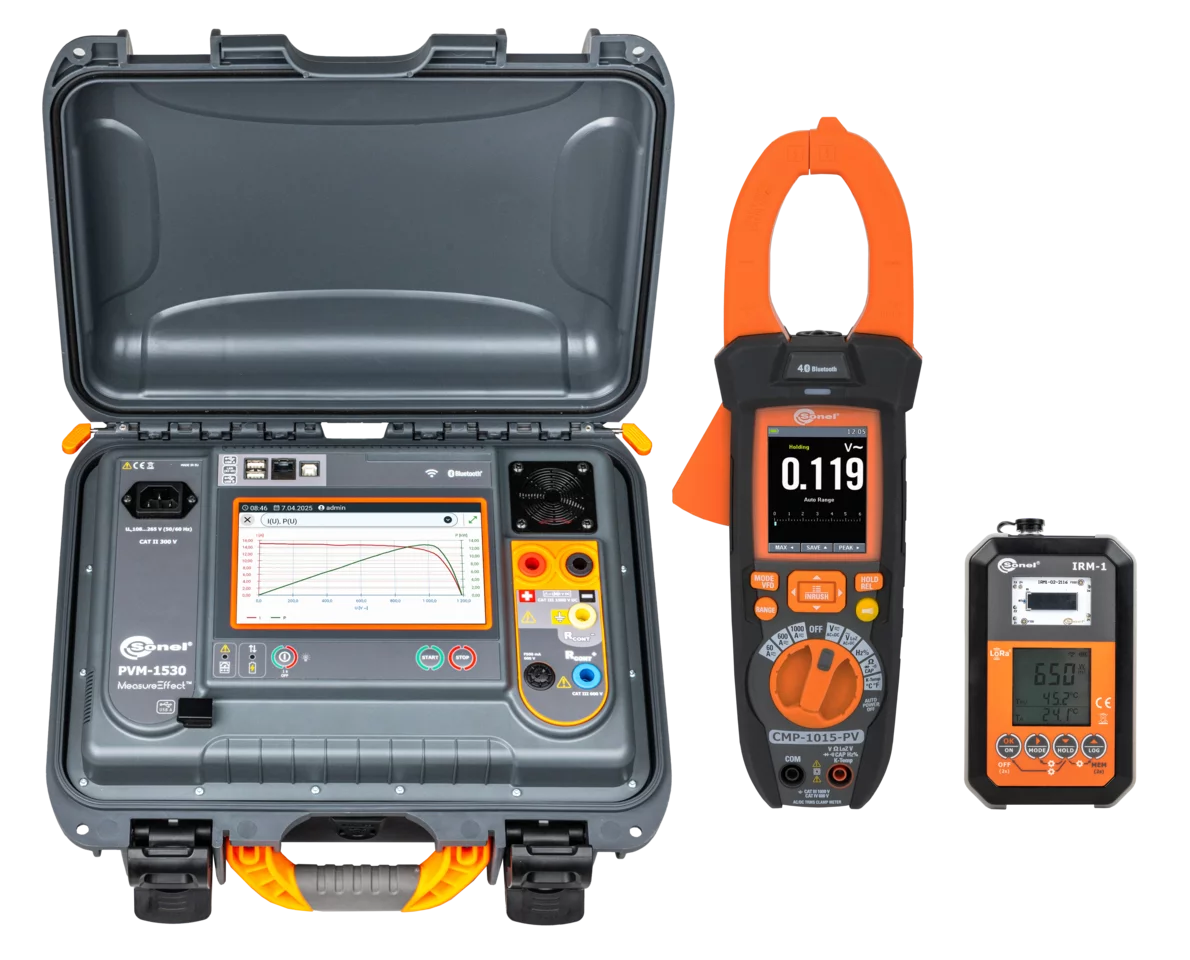

Zestaw przyrządów pomiarowych wraz z akcesoriami. W skład zestawu wchodzą:

  • miernik instalacji fotowoltaicznych Sonel PVM-1530,
  • miernik nasłonecznienia oraz temperatury Sonel IRM-1,
  • cyfrowy miernik cęgowy do instalacji PV Sonel CMP-1015-PV.

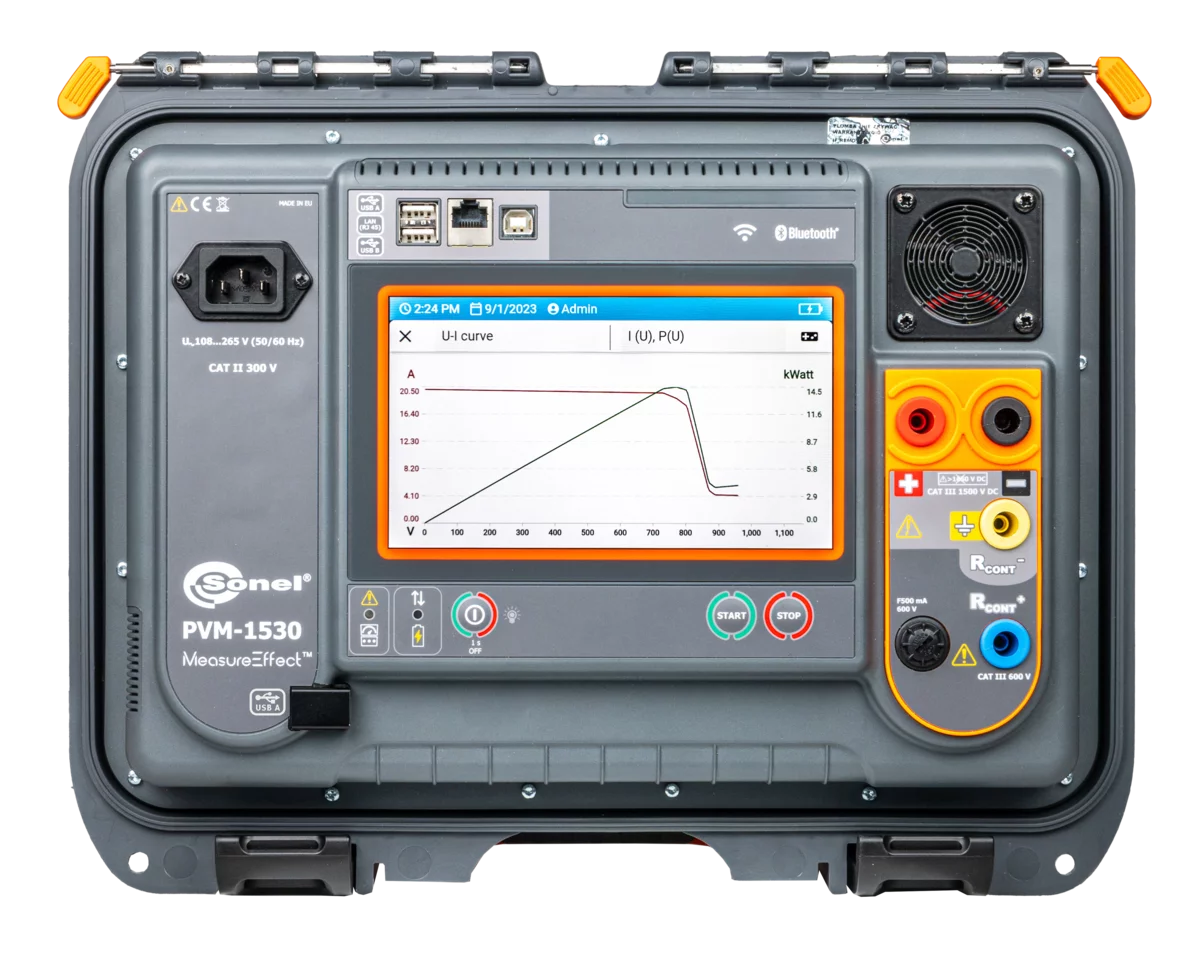

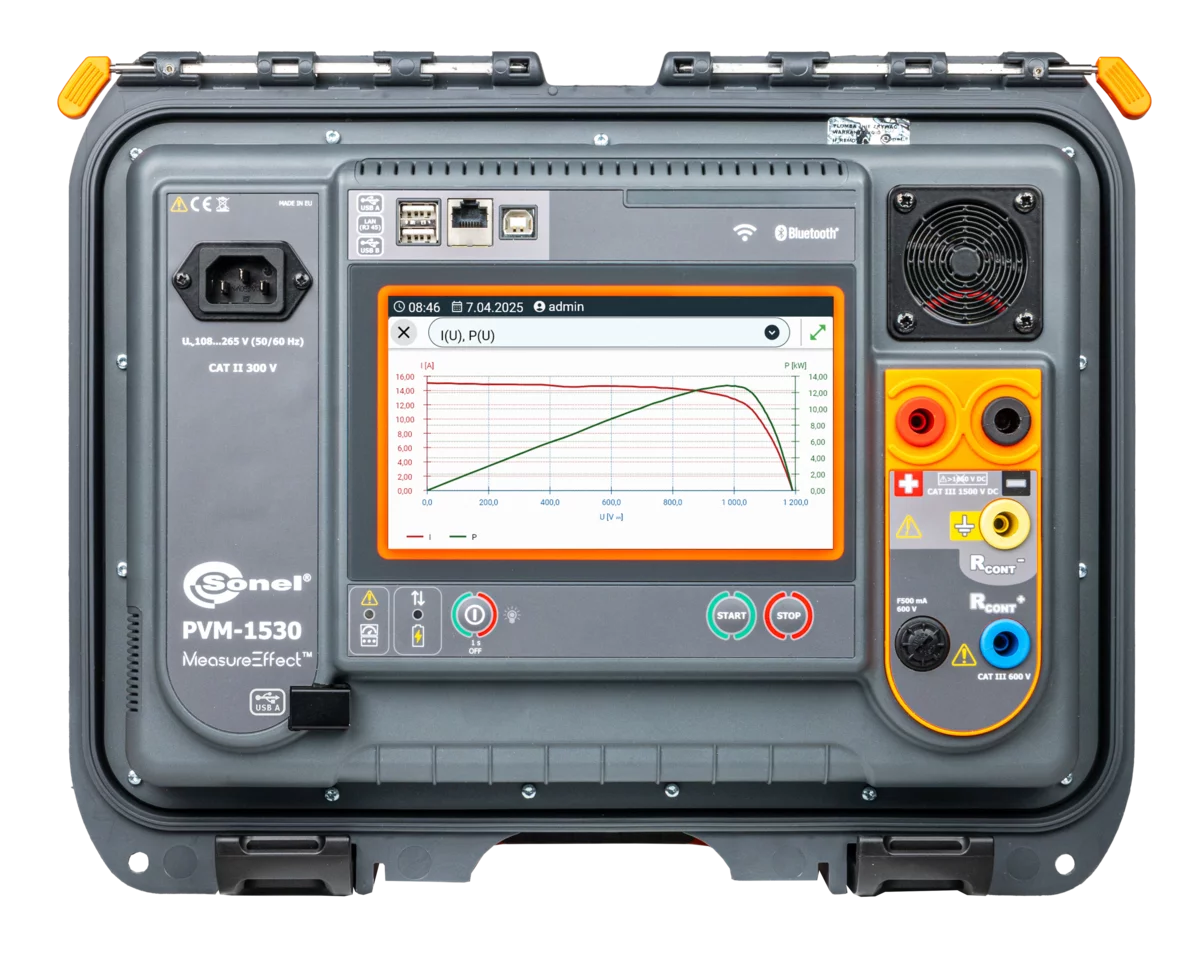

1. Miernik instalacji fotowoltaicznych PVM-1530

PVM-1530 to pionierski miernik instalacji fotowoltaicznych do 1500 V z tak pokaźną liczbą funkcji pomiarowych. Umożliwia wykonanie pomiarów kategorii 1 według normy IEC 62446-1. Umożliwia wykonanie pomiaru charakterystyki I-U dla kategorii 2 według normy IEC 62446-1. Co więcej, umożliwia również przeliczanie parametrów na warunki STC według normy IEC 60891. Wszechstronny, a jednocześnie prosty w obsłudze, bezbłędnie wykonuje swoje zadania w zakresie monitorowania parametrów bezpieczeństwa i efektywności instalacji fotowoltaicznych (PV).

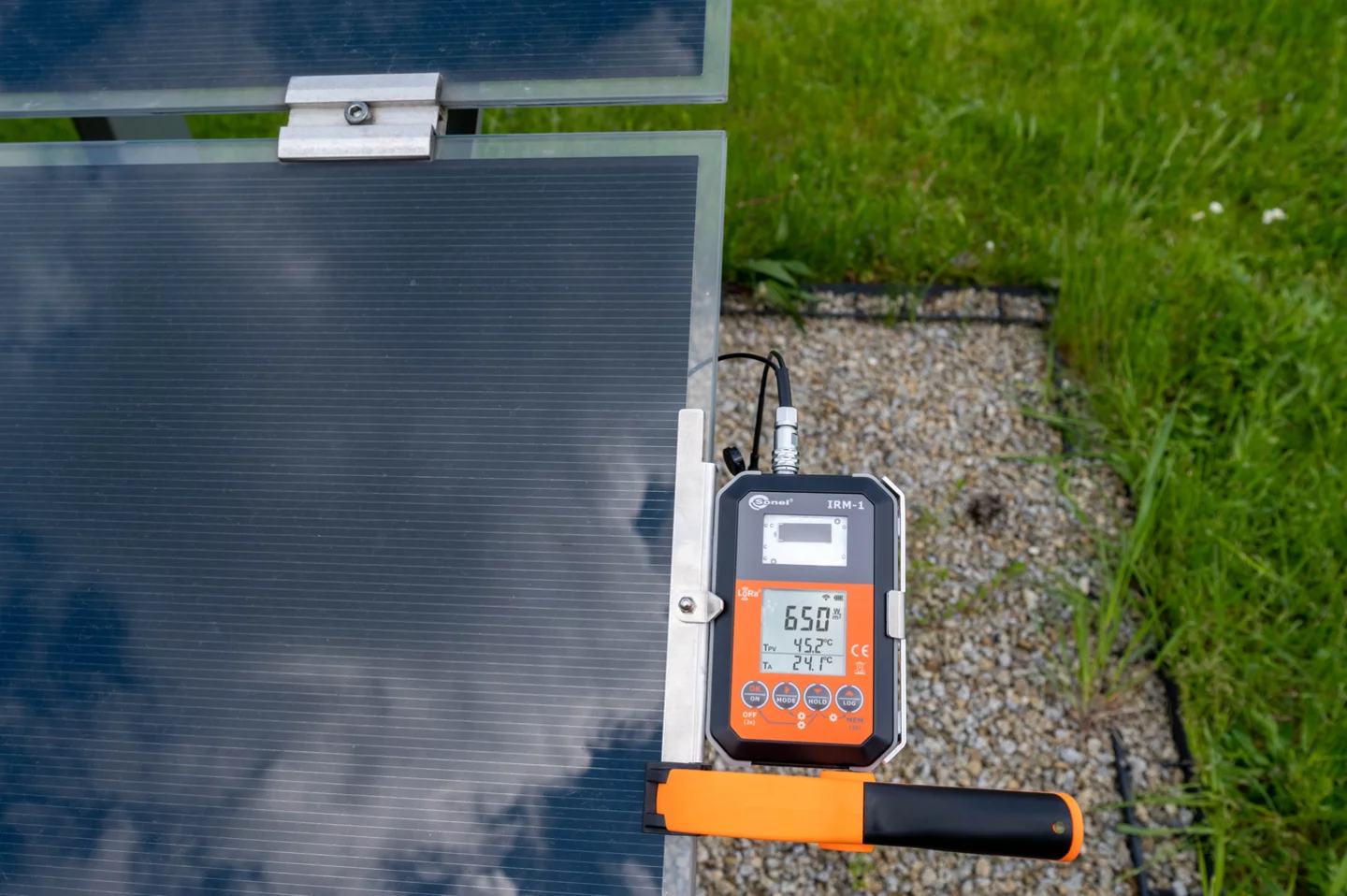

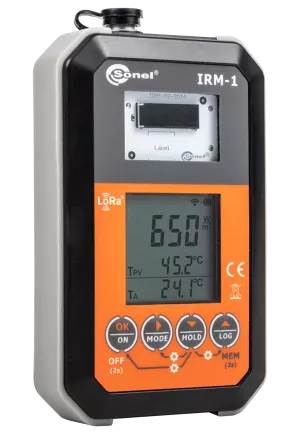

2. Miernik nasłonecznienia oraz temperatury IRM-1

IRM-1, choć niewielki, jest niezastąpiony podczas badań instalacji PV. Mierząc wartości nasłonecznienia oraz temperaturę paneli i otoczenia, dostarcza niezbędnych danych do przeliczenia wyników na warunki STC. Wbudowany rejestrator z pamięcią 5000 rekordów umożliwia wykorzystanie przyrządu jako narzędzia w procesie projektowania instalacji PV, a także do diagnozowania problemów z zacienieniem paneli.

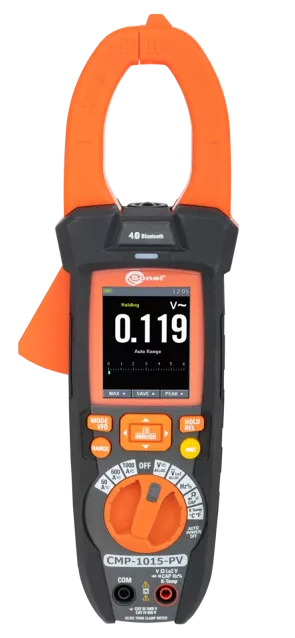

3. Cyfrowy miernik cęgowy do instalacji PV Sonel CMP-1015-PV

Przyrząd dedykowany jest do pomiaru prądu i napięcia DC w instalacjach fotowoltaicznych. Urządzenie jest wszechstronne dzięki mnogości opcji pomiarowych. Obrazu dopełnia rejestrator z wykresami. Praca w pełnym słońcu nie jest przeszkodą dzięki wyświetlaczowi o wysokiej jasności.

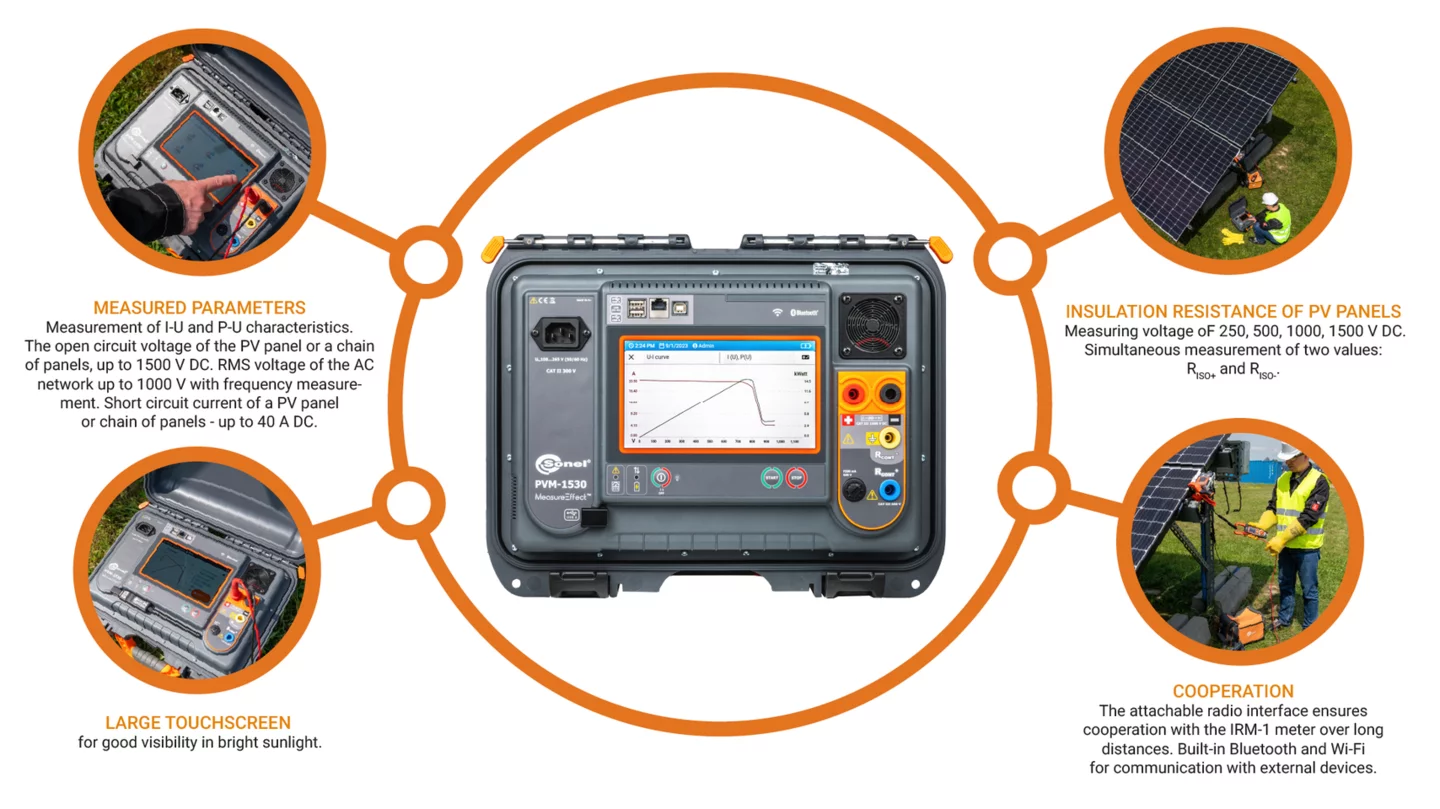

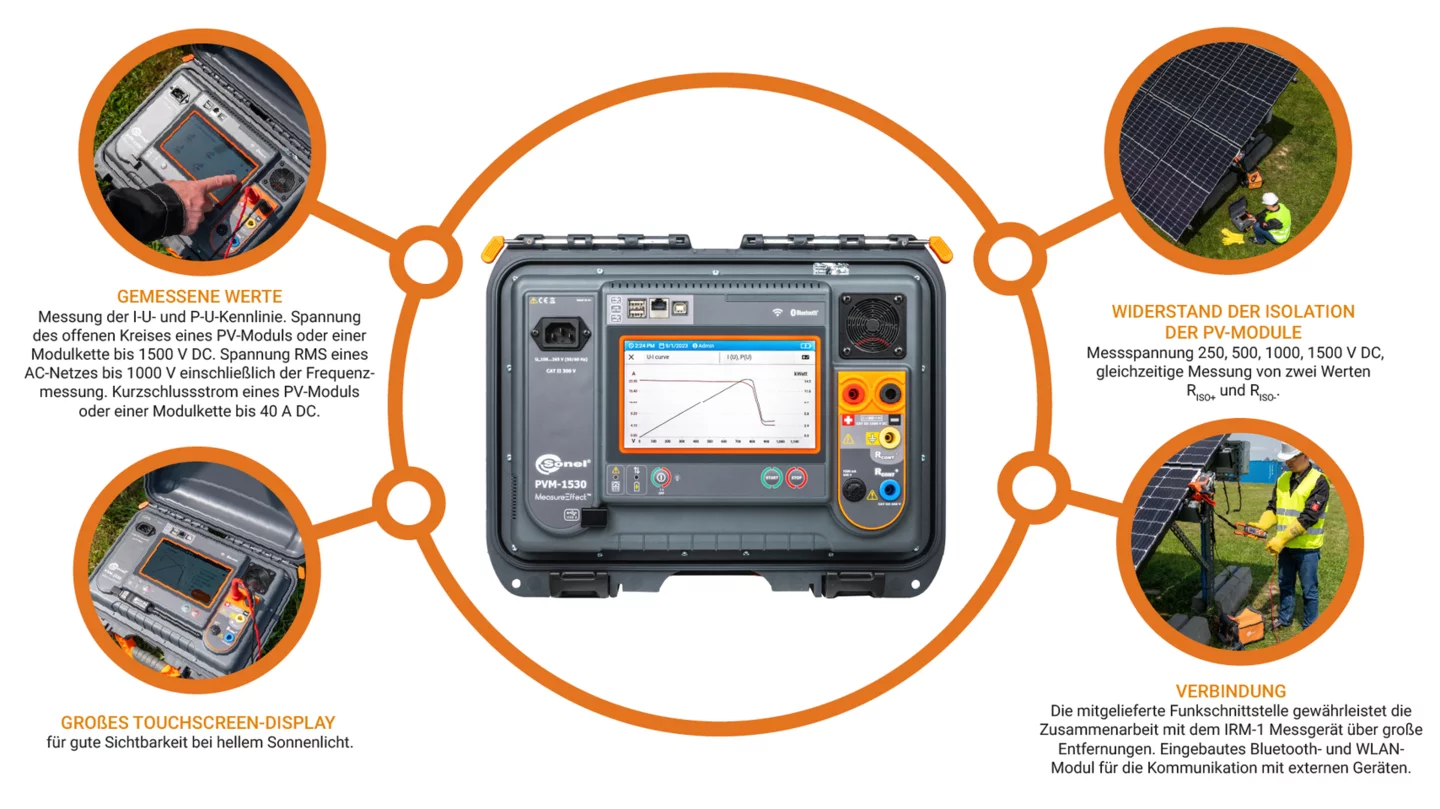

PVM-1530 | Cechy

  • Umożliwia wykonanie pomiarów kategorii 1 według normy IEC 62446-1.
  • Umożliwia wykonanie pomiaru charakterystyki I-U dla kategorii 2 według normy IEC 62446-1.
  • Możliwość definiowania procedur pomiarowych.
  • Umożliwia przeliczanie parametrów na warunki STC według normy IEC 60891 dzięki współpracy z miernikiem nasłonecznienia  i temperatury IRM-1.
  • Funkcja reSYNC – automatyczne uzupełnianie wyników o parametry środowiskowe i przeliczanie ich na warunki STC po odzyskaniu połączenia z IRM-1.
  • Dołączany interfejs radiowy zapewnia współpracę z miernikiem IRM-1 na znacznych odległościach.
  • Wbudowany moduł Bluetooth i Wi-Fi do komunikacji z urządzeniami zewnętrznymi.
  • Duża pamięć pomiarów w formie struktury.
  • Duży, dotykowy wyświetlacz zapewniający dobrą widoczność w pełnym słońcu.

PVM-1530 | Mierzone parametry

  • Pomiar charakterystyki I-U oraz P-U. Przeliczanie na warunki STC.
  • Napięcie obwodu otwartego panelu lub łańcucha paneli PV do 1500 V DC.
  • Napięcie RMS sieci AC do 1000 V wraz z pomiarem częstotliwości.
  • Prąd zwarcia panelu lub łańcucha paneli PV do 40 A DC.
  • Rezystancja izolacji paneli PV – napięcie pomiarowe 250, 500, 1000, 1500 V DC, jednoczesny pomiar dwóch wartości RISO+ oraz RISO-.
  • Rezystancja izolacji obwodów AC – napięcie pomiarowe 250, 500, 1000 V DC.
  • Rezystancja połączeń ochronnych i wyrównawczych prądem ±200 mA.
  • Pomiar prądu roboczego paneli PV i prądu AC – wszystko za pomocą miernika CMP-1015-PV.
  • Pomiar mocy AC/DC.
  • Test diod bypass, automatyczne wykrywanie polaryzacji.
  • Test diod blokujących napięciem 1000, 1500 V DC.

PVM-1530 | Pomiary kat. 1 oraz charakterystyka I-U

PVM-1530 to pionierski miernik instalacji fotowoltaicznych do 1500 V z tak pokaźną liczbą funkcji pomiarowych. Ich wybór odbywa się za pomocą ekranu dotykowego. Ekran jest duży, kolorowy i z mocnym podświetleniem, aby obsługa w pełnym słońcu nie stanowiła problemu. Obszerna pamięć strukturalna wydatnie skraca czas przygotowania dokumentacji po pomiarowej.

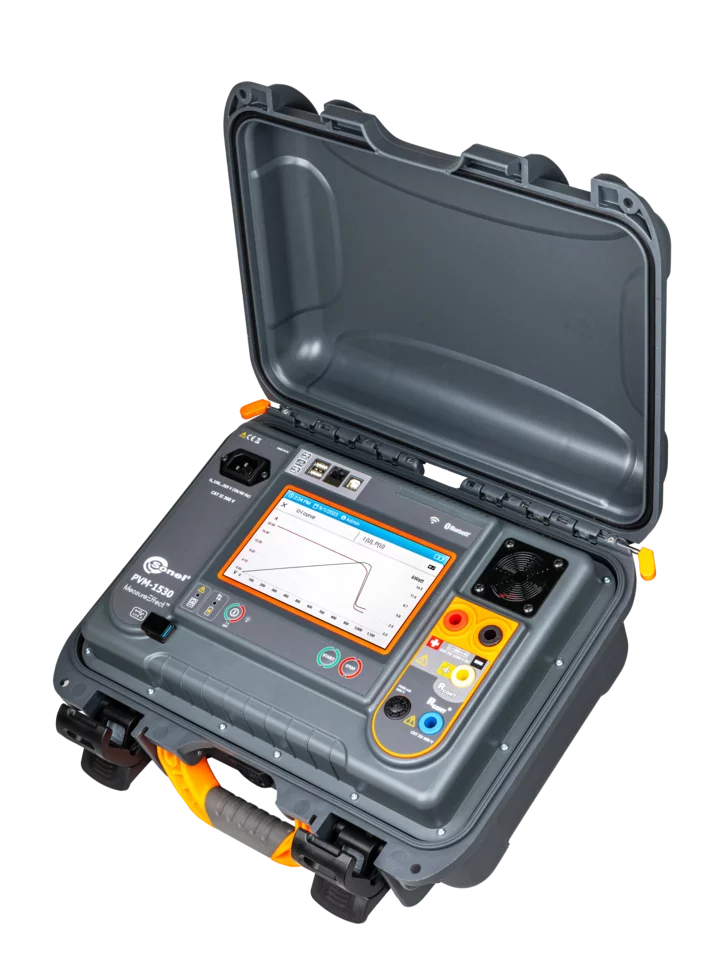

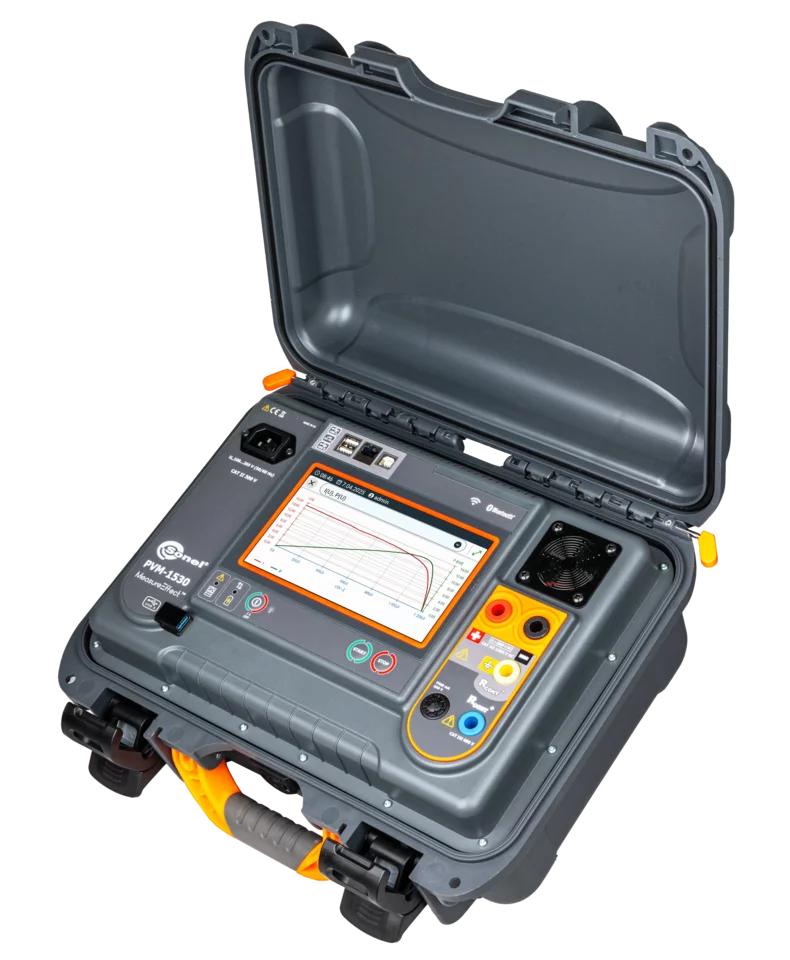

PVM-1530 | Szczelność i wytrzymałość

Mierniki świetnie radzą sobie w trudnych warunkach środowiskowych. Obudowa walizkowa PVM-1530 jest wytrzymała i szczelna po zamknięciu, aby łatwo można było zapewnić ochronę miernika podczas pomiaru.

PVM-1530 | Komunikacja i oprogramowanie

Dane pomiarowe z PVM-1530 można przenieść do komputera za pomocą komunikacji przewodowej oraz bezprzewodowej. Zapis pobranych danych do popularnych formatów oraz wydruk zapewnia Sonel Reader. W celu wygenerowania raportu z badań z zakresu ochrony przeciwporażeniowej należy posłużyć się opcjonalnym programem Sonel Pomiary Elektryczne.

PVM-1530 | Na kłopoty reSYNC

Może się zdarzyć, że w toku pomiarów PVM-1530 oddali się od IRM-1 na tyle, iż utracona zostanie łączność między nimi. Jeżeli pomiary będą kontynuowane, to po odzyskaniu połączenia wyniki zostaną uzupełnione o parametry środowiskowe, które w międzyczasie były rejestrowane przez IRM-1 w jego pamięci tymczasowej, i przeliczone na warunki STC.

IRM-1 | Cechy

  • Pomiar nasłonecznienia i temperatury.
  • Interfejs LoRa do komunikacji z miernikiem nadrzędnym – zasięg znacznie większy niż Bluetooth!
  • Automatyczna synchronizacja danych z miernikiem nadrzędnym z funkcją reSYNC.
  • Wbudowany kompas oraz czujnik nachylenia.
  • Wbudowany rejestrator, który można wykorzystać do rejestracji nasłonecznienia przed budową instalacji PV, a także do pomiarów zacienienia istniejących instalacji.
  • Duża pamięć pomiarów: 999 komórek pamięci podręcznej oraz 5000 rekordów rejestratora do zapełnienia pamięci (rejestracja jednorazowa) z możliwością jej nadpisywania (rejestracja ciągła).

IRM-1 | Mierzone parametry

  • Natężenie nasłonecznienia (irradiancja) w W/m2 lub BTU/ft2 h.
  • Temperatura panelu fotowoltaicznego w °C lub °F.
  • Temperatura otocznia w °C lub °F.
  • Kąt nachylenia paneli.
  • Orientacja paneli dzięki wbudowanemu kompasowi.

IRM-1 | Szczelność i wytrzymałość

Miernik świetnie radzi sobie w trudnych warunkach środowiskowych. Ochronę przed wnikaniem pyłów i wody zapewnia obudowa o poziomie szczelności IP65. Jest to szczególnie ważne podczas pomiarów instalacji fotowoltaicznych, które z definicji znajdują się w przestrzeniach otwartych.

IRM-1 | Komunikacja i oprogramowanie

Dane pomiarowe z IRM-1 można przenieść do komputera za pomocą złącza USB. Ponadto przyrząd ma wbudowany bezprzewodowy interfejs LoRa (ang. Long Range), dzięki któremu następuje automatyczna wymiana danych z miernikiem nadrzędnym – nawet na dużej odległości.

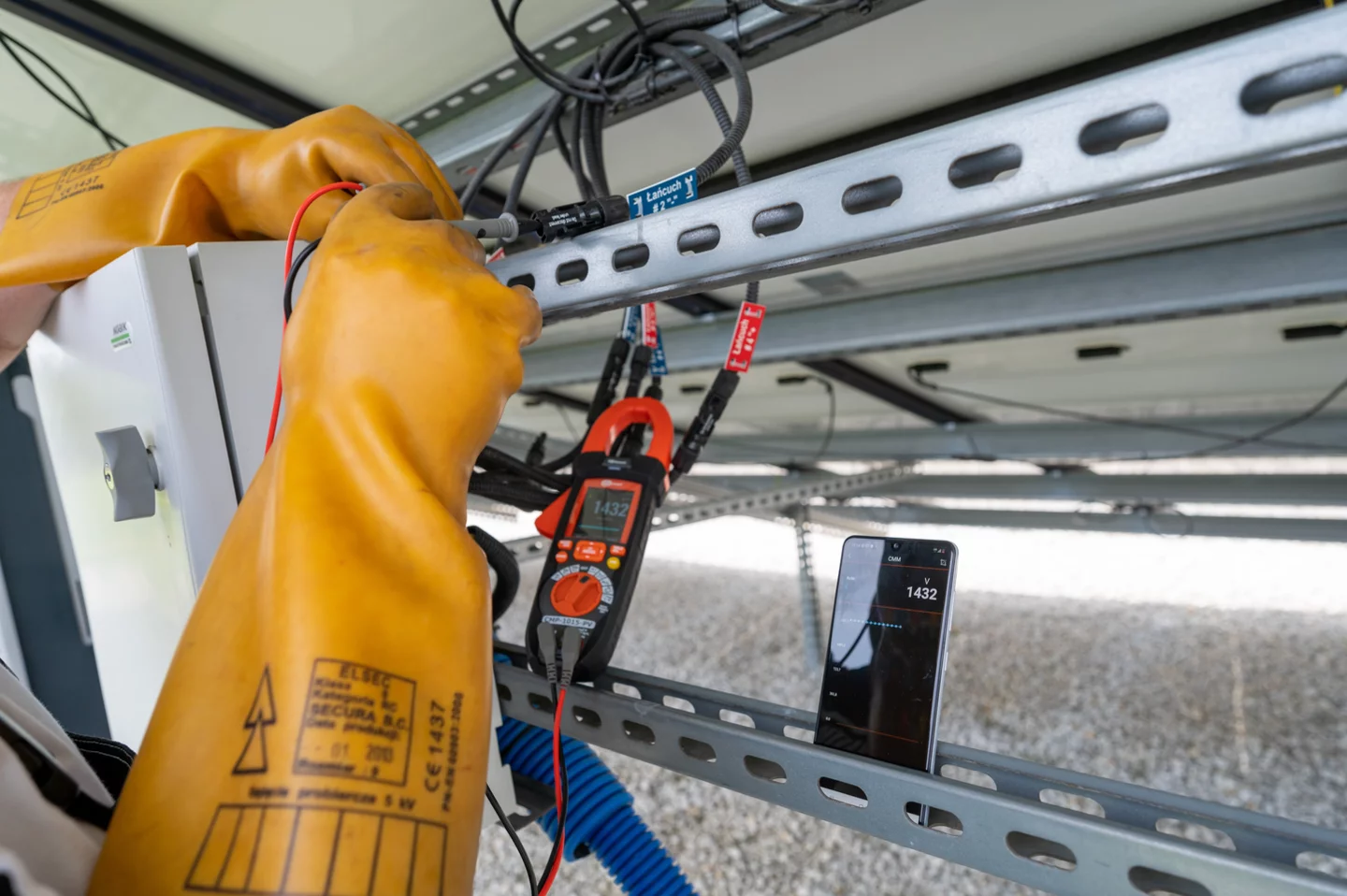

CMP-1015-PV | Fotowoltaika pod lupą

Przyrząd dedykowany jest do pomiaru prądu i napięcia DC w instalacjach fotowoltaicznych o napięciach 1500 V. Miernik umożliwia również precyzyjne pomiary za przemiennikami częstotliwości dzięki funkcji VFD.
