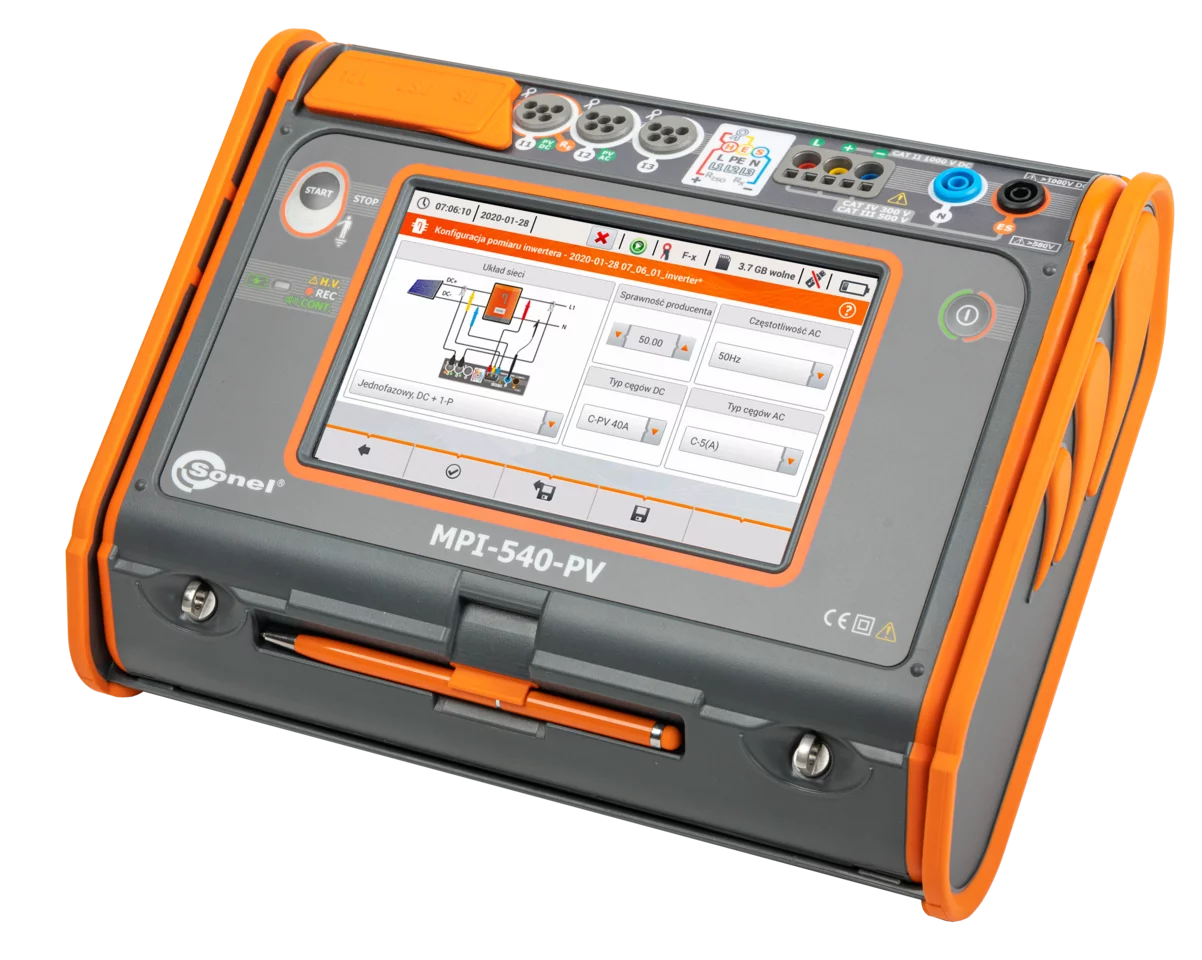

MPI-540-PV

Wielofunkcyjny miernik parametrów instalacji elektrycznych

Znacznie więcej niż miernik wielofunkcyjny

• Największy dotykowy panel na rynku (7”) – niezwykła ergonomia i łatwość obsługi
• Wyjmowana karta microSD – łatwe zwiększenie pojemności pamięci
• Akumulator Li-Ion – dłuższe działanie miernika
• Pomiary instalacji fotowoltaicznych zgodnie z normą PN-EN 62446
• Współpraca z miernikiem nasłonecznienia i temperatury
• Raport z badań instalacji fotowoltaicznych po przeniesieniu danych do programu Sonel Pomiary Elektryczne
• Trójfazowy rejestrator parametrów sieci elektroenergetycznych – zaawansowana diagnostyka jakości zasilania
• Odczyt danych bieżących parametrów sieci – natychmiastowa ocena badanego urządzenia
• Parametry mierzone w klasie S normy PN-EN 61000-4-30 – duża dokładność pomiarów
• Kalkulator strat energii – szybka diagnoza potencjalnych oszczędności
• Pomiar wszystkich parametrów ochrony przeciwporażeniowej – jeden przyrząd zamiast kilku
• Szybki pomiar pętli zwarcia z wyłącznikiem RCD bez wyzwalania (do kilku sekund) – oszczędność czasu
• Autotesty – możliwość wykonywania automatycznych pomiarów w sekwencji – uproszczenie pomiarów
• Szybka ścieżka od pomiarów do raportu – oszczędność czasu

Cechy

Miernik charakteryzuje się ponadprzeciętnymi możliwościami w dziedzinie funkcjonalności. Łączy w sobie możliwości pomiarowe kilku urządzeń, zapewniając przy tym równie dobrą dokładność.

• Przyrządem MPI-540-PV można wykonać pomiary instalacji fotowoltaicznych zgodnie z normą PN-EN 62446:
  • ciągłość połączeń ochronnych,
  • rezystancja uziemienia,
  • rezystancja izolacji po stronie DC,
  • napięcie otwartego obwodu U_OC,
  • prąd zwarcia I_SC,
  • prądy pracy i moce po stronie DC i AC,
  • sprawność inwertera.
• Przyrząd MPI-540-PV może rejestrować parametry jakości energii elektrycznej 50/60 Hz w klasie S normy EN 61000-4-30:
  • napięcia L1, L2, L3 – wartości średnie w zakresie do 500 V,
  • prądy L1, L2, L3 – wartości średnie, pomiar prądu w zakresie do 3 kA (w zależności od użytych cęgów prądowych),
  • częstotliwość w zakresie 40 Hz – 70 Hz,
  • moc czynna (P), bierna (Q), pozorna (S),
  • współczynnik mocy (PF), cosφ, tgφ,
  • harmoniczne (do 40-tej w napięciu i prądzie),
  • współczynnik zniekształceń harmonicznych THD dla prądu i napięcia,
  • rejestracja zdarzeń dla prądu i napięcia,
  • przepływ energii – 4 kwadranty.
• Przyrządem MPI-540-PV można wykonać wszystkie pomiary odbiorcze instalacji elektrycznych zgodnie z obowiązującymi przepisami:
  • impedancja pętli zwarcia (również w obwodach z wyłącznikami RCD),
  • parametry wyłączników RCD,
  • rezystancja izolacji,
  • rezystancja uziemienia (4 metody pomiarowe + pomiar rezystywności gruntu),
  • ciągłość połączeń ochronnych i wyrównawczych,
  • natężenie oświetlenia,
  • test kolejności faz,
  • test kierunku obrotów silnika.

Kontrola bezpieczeństwa instalacji

Dzięki przyrządowi można kontrolować domowe i przemysłowe instalacje elektryczne pod względem bezpieczeństwa. Pomiary można w bardzo łatwy sposób zautomatyzować poprzez:

• badanie wyłączników różnicowoprądowych w trybie Auto,
• autotesty – czyli dowolnie konfigurowalne sekwencje pomiarowe,
• wykorzystanie adaptera AutoISO-1000C do badania rezystancji izolacji przewodów 3-, 4- oraz 5-żyłowych.

Fotowoltaika pod nadzorem

MPI-540-PV to niezwykle uniwersalny miernik, przeznaczony w szczególności do testów instalacji fotowoltaicznych. Przyrządem wykonamy komplet badań po stronie DC i AC – zgodnie z wytycznymi normy PN-EN 62446. Mierząc parametry związane z instalacją fotowoltaiczną, przyrząd automatycznie przeliczy je do warunków odniesienia STC (Standard Test Conditions). Pomiary napięć, prądów oraz mocy po stronie AC i DC inwertera pozwolą zweryfikować jego sprawność. Zapis wyników w pamięci miernika umożliwi wykonanie raportu z przeprowadzonych badań w programie Sonel Pomiary Elektryczne.

Kompleksowa analiza parametrów sieci

Wbudowany rejestrator trójfazowy pozwala na obserwację bieżącego stanu sieci i rejestrację jej parametrów, takich jak napięcie, prąd, moce, harmoniczne, THD. Miernik umożliwia odczyt wybranych wielkości oraz wywołanie na ekranie ich prezentacji graficznej w czasie rzeczywistym. Parametry mierzone są niezależnie od rejestracji zapisywanej na kartę pamięci. Przyrząd potrafi zaprezentować:

• wykresy przebiegów napięcia i prądu (oscyloskop),
• wykresy napięcia i prądu w czasie,
• wykres wskazowy,
• pomiary wielu parametrów w formie tabelarycznej,
• wykres harmonicznych w prądzie i napięciu.

Łatwość odczytu

Urządzenie wyposażone jest w kolorowy, dotykowy ekran LCD o przekątnej 7” i rozdzielczości 800x480 pikseli. Gwarantuje to wygodę w obsłudze oraz łatwy odczyt parametrów i przebiegów czasowych. Duży ekran oznacza większą ilość informacji dostępnych podczas użytkowania miernika. Interfejs jest czytelny w każdych warunkach – również dzięki odpowiedniej wielkości wyświetlanych symboli. Dołączony rysik pozwala na pracę również w rękawicach dielektrycznych.

Wbudowany system pomocy

W urządzeniu znajdują się wbudowane ekrany pomocy ze schematami pomiarowymi. Dzięki temu łatwo i szybko można sprawdzić, w jaki sposób połączyć dany układ w zależności od rodzaju wykonywanego pomiaru.

Podwyższona odporność na warunki środowiskowe

Miernik MPI-540-PV świetnie poradzi sobie w trudnych warunkach środowiskowych. Ochronę przed wnikaniem pyłów i wody zapewnia unikalna obudowa o poziomie szczelności IP51. Jest ona wytrzymała na uszkodzenia mechaniczne, a specjalna konstrukcja pozwala w prosty sposób zabezpieczyć wyświetlacz dotykowy poprzez przesuniecie pokrywy miernika. Oprócz tego, że chroni ona przed uszkodzeniem, to również pozwala na wygodne przenoszenie i użytkowanie urządzenia w różnych pozycjach.

Komunikacja i oprogramowanie

Atutem przyrządu jest mnogość interfejsów komunikacyjnych oraz współpraca z oprogramowaniem zewnętrznym. Poprzez port USB, wyjmowaną kartę pamięci SD lub za pomocą komunikacji bezprzewodowej (Bluetooth*, Wi-Fi) można przenieść dane pomiarowe do komputera. W celu wygenerowania raportu z badań z zakresu ochrony przeciwporażeniowej należy posłużyć się programem Sonel Pomiary Elektryczne. Zapis pobranych zasobów do najprostszych formatów oraz wydruk zapewnia Sonel Reader. Do odczytu i analizy danych z rejestratora służy specjalistyczny program Sonel Analiza.
