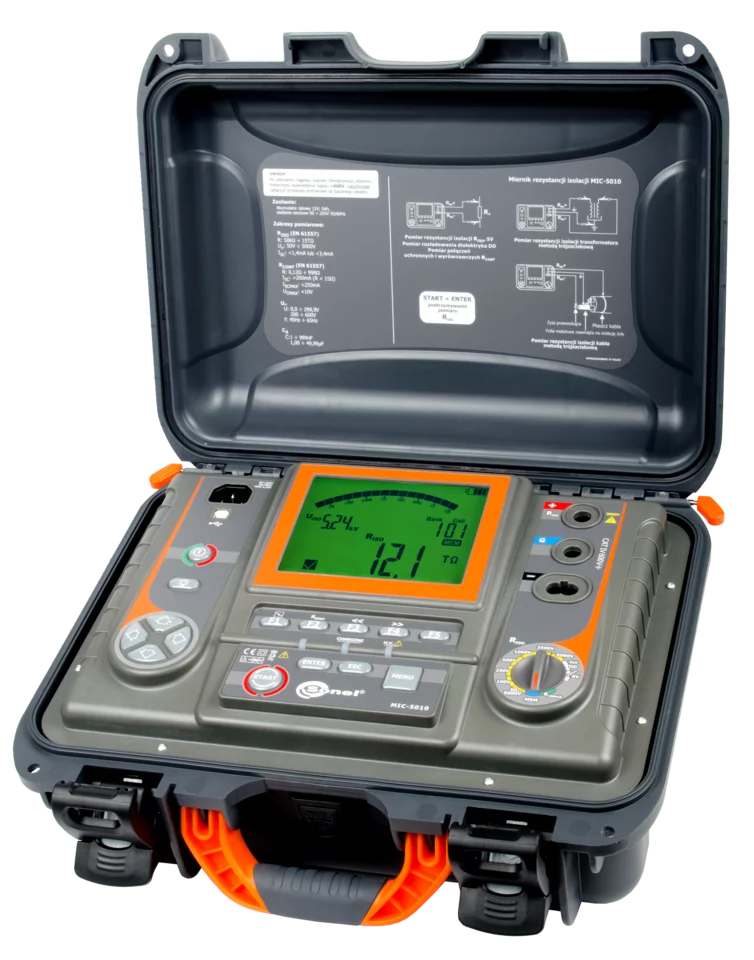

MIC-5010
Miernik rezystancji izolacji

Name: Miernik rezystancji izolacji
Brand: Sonel
SKU: 554-WMPLMIC5010
Price: 10313.55 PLN
Availability: InStock

Indeks kat. WMPLMIC5010

ean 5907624021488

Stopień ochrony: IP 67

Kategoria pomiarowa: CAT III 1000 V, CAT IV 600 V

Transmisja danych: Bluetooth, USB

Wyświetlacz: monochromatyczny, podświetlany, segmentowy

8 385,00 zł

10 313,55 zł brutto

Sprawdź ofertę leasingu dla firm

dostępny

Czas realizacji: 24h

CS-1

Symulator kabla

205,00 zł

252,15 zł brutto

dostępny

CS-5kV

Skrzynka kalibracyjna

895,00 zł

1 100,85 zł brutto

dostępny

SRP-10G0-10T0

Kalibrator rezystancji

54 000,00 zł

66 420,00 zł brutto

zostało niewiele sztuk

Adapter USB - licencja dla kolejnego stanowiska

Adapter USB - licencja dla kolejnego stanow...

710,00 zł

873,30 zł brutto

dostępny

Przewód 1,8 m czarny 11 kV (wtyki bananowe,...

340,00 zł

418,20 zł brutto

dostępny

Przewód 10 m czerwony 11 kV (wtyki bananowe...

570,00 zł

701,10 zł brutto

dostępny

Przewód 1,8 m czerwony 15 kV, CAT IV 1000V ...

350,00 zł

430,50 zł brutto

dostępny

Przewód 3 m czarny ekranowany 15 kV, CAT IV...

495,00 zł

608,85 zł brutto

dostępny

Przewód 20 m niebieski 11 kV (wtyki bananow...

1 020,00 zł

1 254,60 zł brutto

dostępny

Przewód 3 m czerwony 15 kV, CAT IV 1000V za...

420,00 zł

516,60 zł brutto

dostępny

Wejdź w strefę premium pomiarów rezystancji izolacji

Miernik rezystancji izolacji Sonel MIC-5010 to niezawodne narzędzie do mierzenia rezystancji izolacji do 15 TΩ. Maksymalny prąd pomiarowy wynosi 1,2 mA lub 3 mA, co gwarantuje naładowanie obiektu o dużej pojemności w krótkim czasie. Każdy pomiar, zarówno w przypadku upływu zaprogramowanego czasu, jak też ręcznego przerwania, kończy się rozładowaniem obiektu przez miernik. Urządzenie to posiada unikalne algorytmy, pozwalające na rozpoznanie charakteru napięcia występującego na obiekcie, dzięki czemu przyrząd potrafi określić, czy napięcie to jest napięciem sieciowym – wówczas pomiar nie zostanie wykonany czy też jest to napięcie wygenerowane przez pole elektromagnetyczne - wówczas pomiar zostanie wykonany. Umożliwia to prowadzenie pomiarów w obecności bardzo silnych pól elektromagnetycznych tam, gdzie dotychczas było to niewykonalne.

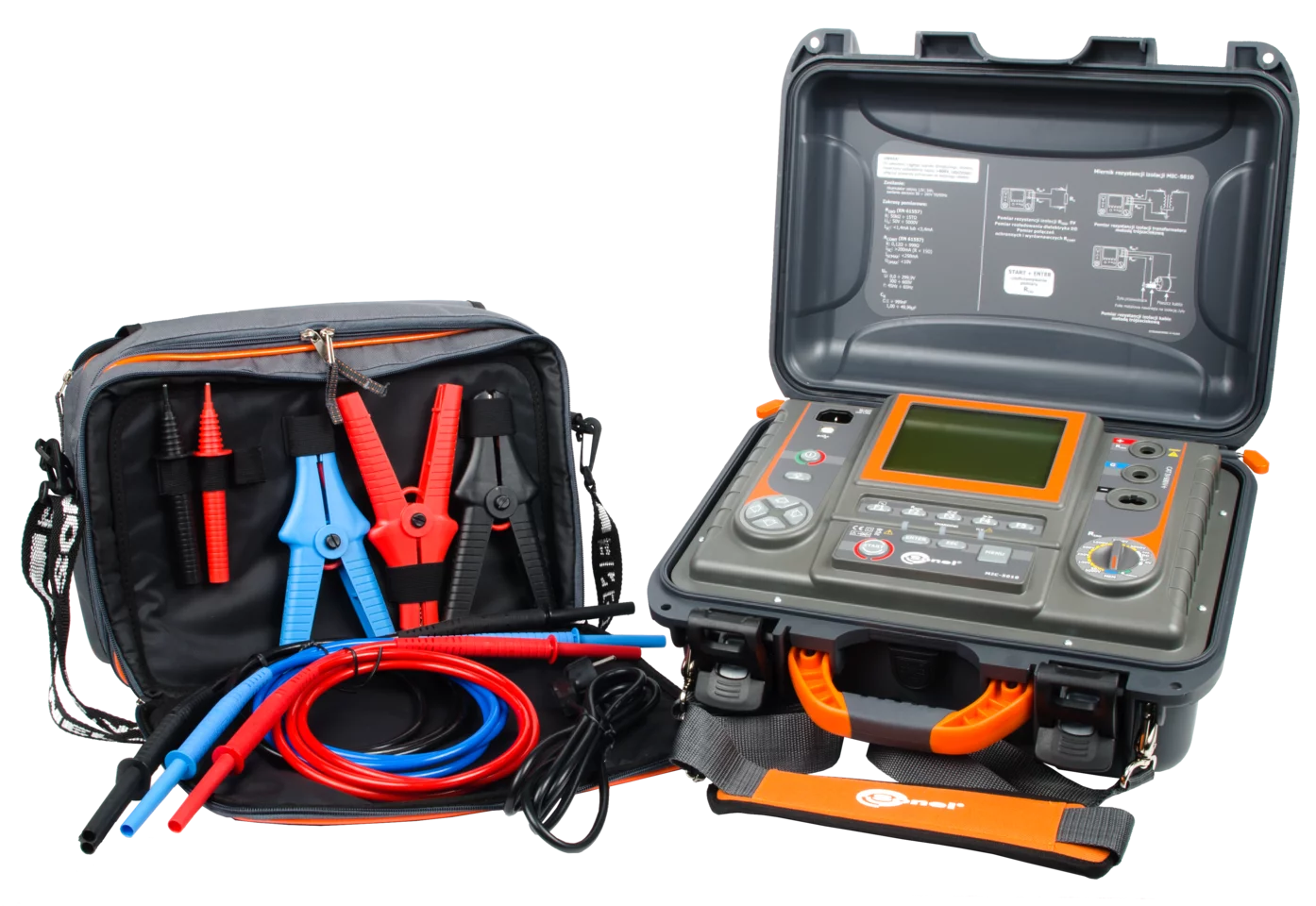

Przyrząd wyposażony jest w akcesoria, gwarantujące bezpieczeństwo podczas pomiarów wszystkimi dostępnymi napięciami – zarówno przewody pomiarowe, sondy, jak i krokodyle spełniają niezwykle rygorystyczne normy (gwarantowana wytrzymałość napięciowa do 11 kV dla przewodów pomiarowych oraz 5,5 kV dla krokodyli i sond pomiarowych). Standardowo akcesoria dostarczane są wraz z poręcznym futerałem. Duża odporność urządzenia na zakłócenia sprawiła, że do pomiarów można wykorzystać przewody o długości nawet 20 m.

Cechy

Napięcia pomiarowe wybierane w zakresie 50…5000 V, 50…1000 V co 10 V, 1…5 kV co 25 V
Ciągłe wskazanie mierzonej rezystancji izolacji i prądu upływu
Samoczynne rozładowanie pojemności mierzonego obiektu po zakończeniu pomiaru rezystancji izolacji
Akustyczne wyznaczanie 5-sekundowych odcinków czasu, ułatwiające zdjęcie charakterystyk czasowych
Ustawiany czas pomiaru - maksymalnie 99'59'’
Odmierzane czasy pomiaru T₁, T₂ i T₃ dla pomiaru jednego lub dwóch współczynników absorpcji z zakresu 1…600 s
Pomiar współczynników: polaryzacji (PI), absorpcji Ab1, Ab2, absorpcji dielektrycznej (DAR)
Wskazanie rzeczywistego napięcia pomiarowego podczas pomiaru
Prąd pomiarowy 1,2 mA lub 3 mA
Pomiar rezystancji izolacji metodą dwu- oraz trójprzewodową
Pomiary z wykorzystaniem przewodów o długości do 20 m
Zabezpieczenie przed pomiarem obiektu pod napięciem
Pomiar pojemności podczas pomiaru R_ISO
Pomiar napięciem schodkowym (SV)
Pomiar współczynnika rozładowania dielektryka (DD)
Filtry cyfrowe dla pomiarów przy dużych zakłóceniach

Cechy dodatkowe

Pomiar ciągłości połączeń ochronnych i wyrównawczych zgodnie z PN-EN 61557-4 prądem >200 mA
Ustawiane limity minimalnej rezystancji izolacji
Ustawianie maksymalnej rezystancji R_CONT
Wysoka odporność na zakłócenia - filtry cyfrowe (10 s, 30 s, 60 s)
Pomiar pojemności podczas pomiaru R_ISO
Pomiar prądu upływu podczas pomiaru rezystancji izolacji
Pomiar napięć stałych i przemiennych w zakresie 0...600 V
Pamięć 990 komórek (11880 wpisów) wraz z możliwością bezprzewodowego przesłania danych do komputera PC (za pomocą Bluetooth) lub poprzez przewód USB
Zasilanie bezpośrednio z sieci lub wbudowanych pakietów akumulatorów.
Podświetlany wyświetlacz
Podświetlana klawiatura
Przyrząd spełnia wymagania normy PN-EN 61557

Pomiar rezystancji izolacji

Zakres pomiarowy zgodnie z IEC 61557-2

\(R_{ISOmin} =\frac{U_{ISOnom} }{I_{ISOmax}}\)=50 kΩ…15,0 TΩ (I_ISOmax =1,2 mA lub 3 mA)

Zakres wyświetlania	Rozdzielczość	Dokładność
0…999 kΩ	1 kΩ	±(3% w.m. + 10 cyfr)
1,00…9,99 MΩ	0,01 MΩ	±(3% w.m. + 10 cyfr)
10,0…99,9 MΩ	0,1 MΩ	±(3% w.m. + 10 cyfr)
100…999 MΩ	1 MΩ	±(3% w.m. + 10 cyfr)
1,00…9,99 GΩ	0,01 GΩ	±(3% w.m. + 10 cyfr)
10,0…99,9 GΩ	0,1 GΩ	±(3% w.m. + 10 cyfr)
100…999 GΩ	1 GΩ	±(3,5% w.m. + 10 cyfr)
1,00…9,99 TΩ	0,01 TΩ	±(7,5% w.m. + 10 cyfr)
10,0…15,0 TΩ	0,1 TΩ	±(10% w.m. + 10 cyfr)

w.m. - wartość mierzona

Wartości mierzonej rezystancji w zależności od napięcia pomiarowego

Napięcie U_ISO	Zakres pomiarowy
250 V	500 GΩ
500 V	1 TΩ
1000 V	2,00 TΩ
2500 V	5,00 TΩ
5000 V	15,0 TΩ

Pomiar pojemności

Zakres wyświetlania	Rozdzielczość	Dokładność
0…999 nF	1 nF	±(5% w.m. + 5 cyfr)
1,00…49,99 μF	0,01 μF	±(5% w.m. + 5 cyfr)

Wyświetlanie wyniku pomiaru pojemności po pomiarze R_ISO
Dla napięć pomiarowych poniżej 100 V błąd pomiaru pojemności nie jest specyfikowany

Pomiar ciągłości prądem >200 mA

Zakres pomiarowy zgodnie z IEC 61557-2: 0,12…999 Ω

Zakres wyświetlania	Rozdzielczość	Dokładność
0,00…19,99 Ω	0,01 Ω	±(2% w.m. + 3 cyfry)
20,0…199,9 Ω	0,1 Ω	±(2% w.m. + 3 cyfry)
200…999 Ω	1 Ω	±(4% w.m. + 3 cyfry)

Prąd przepływający w dwóch kierunkach, na wyświetlaczu pokazywana wartość średnia rezystancji
Kompensacja rezystancji przewodów pomiarowych, autozerowanie

Waga i wymiary

Parametr	Wartość
Waga netto (kg)	6.1
Waga opakowania (kg)	9.1
Szerokość opakowania (cm)	31
Wysokość opakowania (cm)	33.5
Długość opakowania (cm)	44

Akcesoria dodatkowe

CS-1

Symulator kabla

NR KAT. WAADACS1

dostępny

Czas realizacji: do 30 dni

205,00 zł

252,15 zł brutto

CS-5kV

Skrzynka kalibracyjna

NR KAT. WAADACS5KV

dostępny

Czas realizacji: do 30 dni

895,00 zł

1 100,85 zł brutto

SRP-10G0-10T0

Kalibrator rezystancji

NR KAT. WMGBSRP10G010T0

zostało niewiele sztuk

Czas realizacji: 24h

54 000,00 zł

66 420,00 zł brutto

Adapter USB - licencja dla kolejnego stanowiska

Adapter USB - licencja dla kolejnego stanowiska

NR KAT. WAADAKEY1

dostępny

Czas realizacji: 24h

710,00 zł

873,30 zł brutto

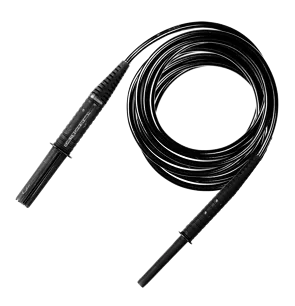

Przewód 1,8 m czarny 11 kV (wtyki bananowe, ekranowany)
