MIC-5005
Miernik rezystancji izolacji

Name: Miernik rezystancji izolacji
Brand: Sonel
SKU: 555-WMPLMIC5005
Price: 9151.2 PLN
Availability: InStock

Indeks kat. WMPLMIC5005

ean 5907624021532

Program Regularnych Wzorcowań

Rabat 5% dla zalogowanych użytkowników

Dodaj świadectwo wzorcowania w koszyku

Darmowa dostawa

Stopień ochrony: IP 67

Kategoria pomiarowa: CAT III 1000 V, CAT IV 600 V

Transmisja danych: Bluetooth, USB

Wyświetlacz: monochromatyczny, podświetlany, segmentowy

7 440,00 zł

9 151,20 zł brutto

Sprawdź ofertę leasingu dla firm

Dostępny

Czas realizacji: do 7 dni

Wejdź w strefę premium pomiarów rezystancji izolacji

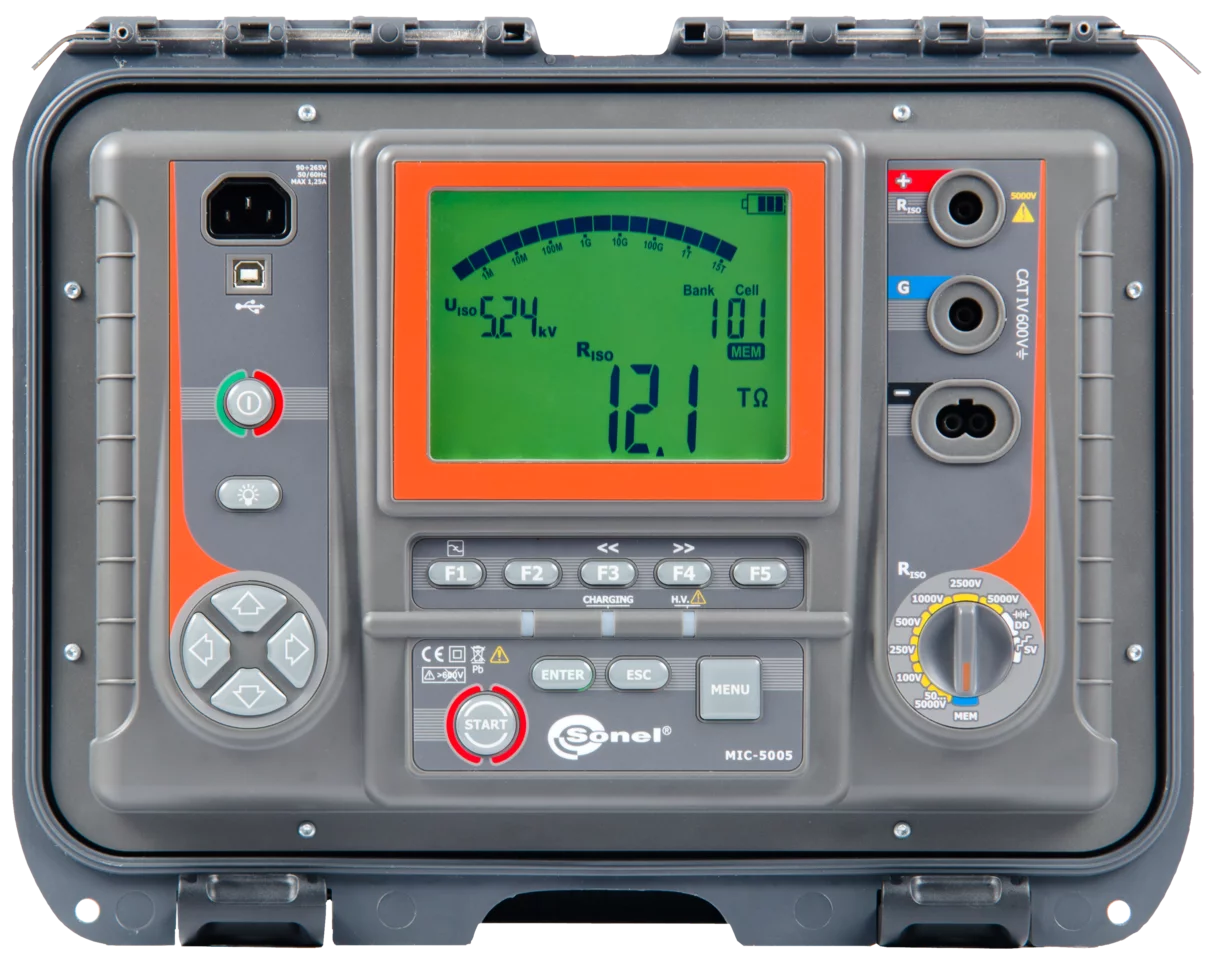

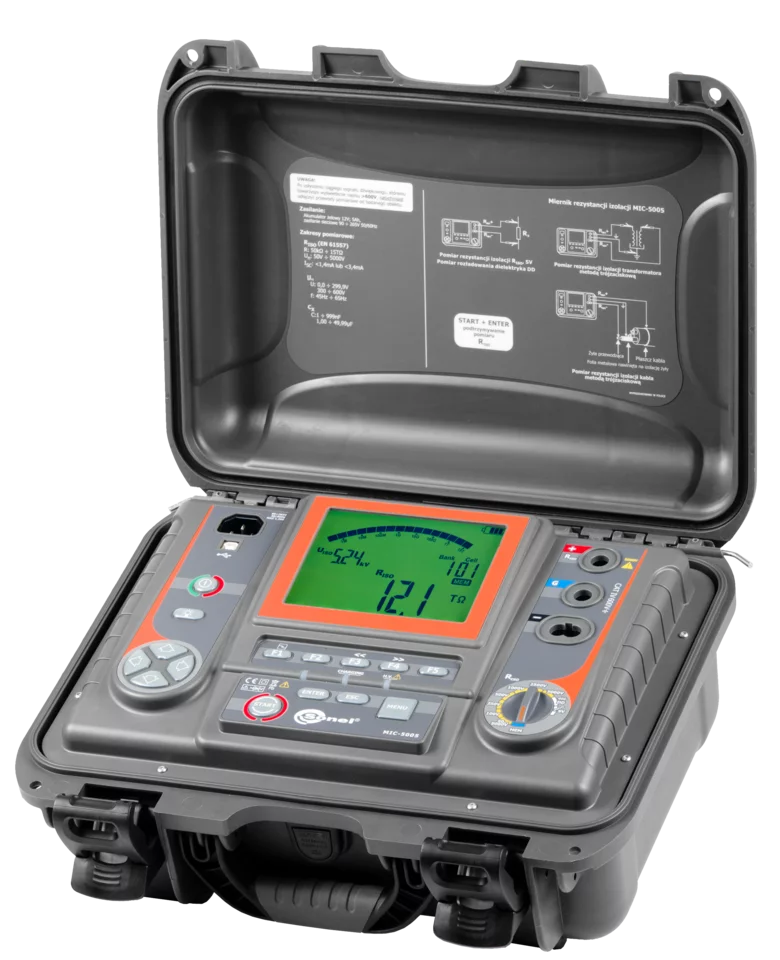

Miernik rezystancji izolacji Sonel MIC-5005 to niezawodne narzędzie do mierzenia rezystancji izolacji do 15 TΩ. Maksymalny prąd pomiarowy wynosi 1,2 mA lub 3 mA, co gwarantuje naładowanie obiektu o dużej pojemności w krótkim czasie. Każdy pomiar, zarówno w przypadku upływu zaprogramowanego czasu, jak też ręcznego przerwania, kończy się rozładowaniem obiektu przez miernik. Urządzenie to posiada unikalne algorytmy, pozwalające na rozpoznanie charakteru napięcia występującego na obiekcie, dzięki czemu przyrząd potrafi określić, czy napięcie to jest napięciem sieciowym – wówczas pomiar nie zostanie wykonany czy też jest to napięcie wygenerowane przez pole elektromagnetyczne - wówczas pomiar zostanie wykonany. Umożliwia to prowadzenie pomiarów w obecności bardzo silnych pól elektromagnetycznych tam, gdzie dotychczas było to niewykonalne.

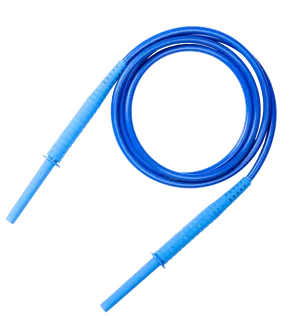

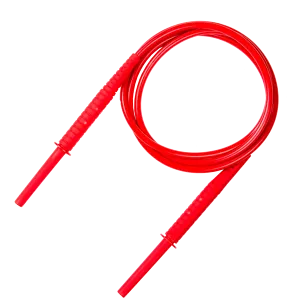

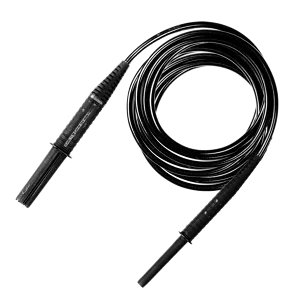

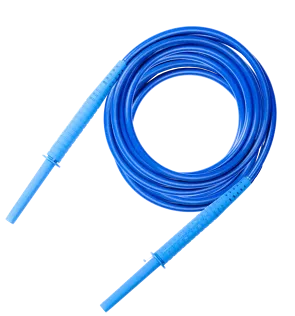

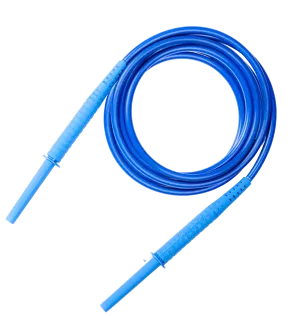

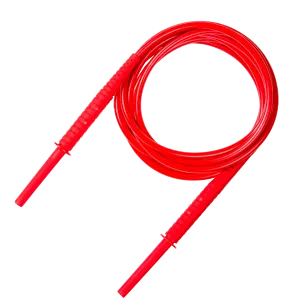

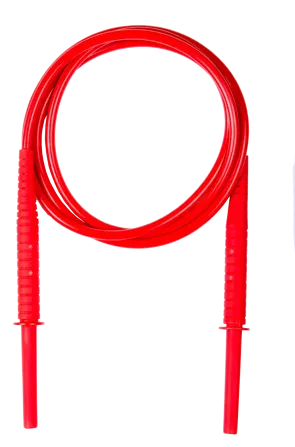

Przyrząd MIC-5005 wyposażony jest w akcesoria, gwarantujące bezpieczeństwo podczas pomiarów wszystkimi dostępnymi napięciami – zarówno przewody pomiarowe, sondy, jak i krokodyle spełniają niezwykle rygorystyczne normy (gwarantowana wytrzymałość napięciowa do 11 kV dla przewodów pomiarowych oraz 5,5 kV dla krokodyli i sond pomiarowych). Standardowo akcesoria dostarczane są wraz z poręcznym futerałem. Duża odporność urządzenia na zakłócenia sprawiła, że do pomiarów można wykorzystać przewody o długości nawet 20 m.

Cechy

Napięcia pomiarowe wybierane w zakresie 50…5000 V, 50…1000 V co 10 V, 1…5 kV co 25 V
Ciągłe wskazanie mierzonej rezystancji izolacji i prądu upływu
Samoczynne rozładowanie pojemności mierzonego obiektu po zakończeniu pomiaru rezystancji izolacji
Akustyczne wyznaczanie 5-sekundowych odcinków czasu, ułatwiające zdjęcie charakterystyk czasowych
Ustawiany czas pomiaru - maksymalnie 99'59'’
Odmierzane czasy pomiaru T₁, T₂ i T₃ dla pomiaru jednego lub dwóch współczynników absorpcji z zakresu 1…600 s
Pomiar współczynników: polaryzacji (PI), absorpcji Ab1, Ab2, absorpcji dielektrycznej (DAR)
Wskazanie rzeczywistego napięcia pomiarowego podczas pomiaru
Prąd pomiarowy 1,2 mA lub 3 mA
Pomiar rezystancji izolacji metodą dwu- oraz trójprzewodową
Pomiary z wykorzystaniem przewodów o długości do 20 m
Zabezpieczenie przed pomiarem obiektu pod napięciem
Pomiar pojemności podczas pomiaru R_ISO
Pomiar napięciem schodkowym (SV)
Pomiar współczynnika rozładowania dielektryka (DD)
Filtry cyfrowe dla pomiarów przy dużych zakłóceniach

Cechy dodatkowe

Wysoka odporność na zakłócenia - filtry cyfrowe (10 s, 30 s, 60 s)
Pomiar pojemności podczas pomiaru R_ISO
Pomiar prądu upływu podczas pomiaru rezystancji izolacji
Pomiar napięć stałych i przemiennych w zakresie 0...600 V
Pamięć 990 komórek (11880 wpisów) wraz z możliwością bezprzewodowego przesłania danych do komputera PC (za pomocą Bluetooth) lub poprzez przewód USB
Zasilanie bezpośrednio z sieci lub wbudowanych pakietów akumulatorów.
Podświetlany wyświetlacz
Podświetlana klawiatura
Przyrząd spełnia wymagania normy PN-EN 61557

Pomiar rezystancji izolacji

Zakres pomiarowy zgodnie z IEC 61557-2

R_ISOmin= U_ISOnom/I_ISOmax=50 kΩ…15,0 TΩ (I_ISOmax =1,2 mA lub 3 mA)

Zakres wyświetlania	Rozdzielczość	Dokładność
0…999 kΩ	1 kΩ	±(3% w.m. + 10 cyfr)
1,00…9,99 MΩ	0,01 MΩ	±(3% w.m. + 10 cyfr)
10,0…99,9 MΩ	0,1 MΩ	±(3% w.m. + 10 cyfr)
100…999 MΩ	1 MΩ	±(3% w.m. + 10 cyfr)
1,00…9,99 GΩ	0,01 GΩ	±(3% w.m. + 10 cyfr)
10,0…99,9 GΩ	0,1 GΩ	±(3% w.m. + 10 cyfr)
100…999 GΩ	1 GΩ	±(3,5% w.m. + 10 cyfr)
1,00…9,99 TΩ	0,01 TΩ	±(7,5% w.m. + 10 cyfr)
10,0…15,0 TΩ	0,1 TΩ	±(10% w.m. + 10 cyfr)

w.m. - wartość mierzona

Wartości mierzonej rezystancji w zależności od napięcia pomiarowego

Napięcie U_ISO	Zakres pomiarowy
250 V	500 GΩ
500 V	1 TΩ
1000 V	2,00 TΩ
2500 V	5,00 TΩ
5000 V	15,0 TΩ

Pomiar pojemności

Wyświetlanie wyniku pomiaru pojemności po pomiarze R_ISO
Dla napięć pomiarowych poniżej 100 V błąd pomiaru pojemności nie jest specyfikowany

Zakres wyświetlania	Rozdzielczość	Dokładność
0…999 nF	1 nF	±(5% w.m. + 5 cyfr)
1,00…49,99 μF	0,01 μF	±(5% w.m. + 5 cyfr)

Waga i wymiary

Parametr	Wartość
Waga netto (kg)	6
Waga opakowania (kg)	9.1
Szerokość opakowania (cm)	44
Wysokość opakowania (cm)	33.5
Długość opakowania (cm)	31
