MIC-2511

Miernik rezystancji izolacji

Indeks kat. WMPLMIC2511

ean 5907624006256




Stopień ochrony: IP 54

Kategoria pomiarowa: CAT III 1000 V, CAT IV 600 V

Transmisja danych: Bluetooth, USB

Wyświetlacz: LCD graficzny 5,6”

4 400,00 zł

5 412,00 zł brutto

Dostępny w magazynie

Czas realizacji: 24h

Akcesoria dodatkowe

CS-1

Symulator kabla

205,00 zł

252,15 zł brutto

Dostępny

CS-5kV

Skrzynka kalibracyjna

895,00 zł

1 100,85 zł brutto

Dostępny

Adapter USB - licencja dla kolejnego stanowiska

Adapter USB - licencja dla kolejnego stanow...

710,00 zł

873,30 zł brutto

Dostępny

Sonel PE6

Program do tworzenia protokołów z badań bez...

915,00 zł

1 125,45 zł brutto

Dostępny w magazynie

Sonel PE6 Upgrade

Uaktualnienie programu do tworzenia protoko...

340,00 zł

418,20 zł brutto

Dostępny w magazynie

Przewód 10 m czarny 5 kV (wtyki bananowe, e...

205,00 zł

252,15 zł brutto

Dostępny

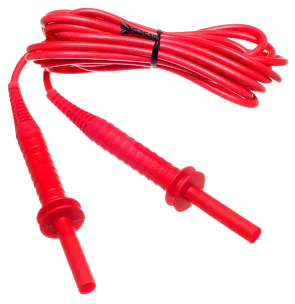

Przewód 10 m czerwony 5 kV (wtyki bananowe)

175,00 zł

215,25 zł brutto

Dostępny

Przewód 10 m niebieski 5 kV (wtyki bananowe...

175,00 zł

215,25 zł brutto

Dostępny

Przewód 3 m czerwony 5 kV (wtyki bananowe)

215,00 zł

264,45 zł brutto

Dostępny

Przewód 3 m czarny 5 kV (wtyki bananowe, ek...

245,00 zł

301,35 zł brutto

Dostępny w magazynie

Zmierz rezystancję izolacji do 2 TΩ

Funkcjonalny miernik rezystancji izolacji Sonel MIC-2511 umożliwia zmierzenie rezystancji izolacji napięciem pomiarowym do 2500 V. Zaskakuje licznymi funkcjami ukrytymi w zgrabnej i poręcznej formie. Ze względu na swoje parametry, solidną obudowę o poziomie ochrony IP65, niski pobór energii z akumulatorów oraz możliwość doładowania w trakcie wykonywania pomiarów, miernik jest niezawodnym narzędziem znajdującym zastosowanie w wielu obszarach. Doskonale sprawdza się w celu kontrolowania instalacji przemysłowych oraz sieci trakcyjnych, z powodzeniem jest stosowany również w budownictwie mieszkaniowym. Zalety tego urządzeniami doceniają zwłaszcza elektrycy pracujący w utrzymaniu ruchu, testujący silniki, kable oraz oświetlenie uliczne. Miernik Sonel MIC-2511 przydaje się także do pomiarów przy budowie oraz konserwacji instalacji fotowoltaicznych. Stanowi niezawodne rozwiązanie stworzone na potrzeby instalatorów sieci telekomunikacyjnych i operatorów sieci ciepłowniczych, ułatwiając kontrolowanie systemu alarmowego rur preizolowanych.

Produkt opracowano z myślą o pełnym lub częściowym spełnieniu standardów:

  • IEC 61340-2-3 Electrostatics - Part 2-3: Methods of test for determining the resistance and resistivity of solid planar materials used to avoid electrostatic charge accumulation
  • IEC 61340-4-1 Electrostatics - Part 4-1: Standard test methods for specific applications - Electrical resistance of floor coverings and installed floors
  • IEC 61340-4-3 Electrostatics - Part 4-3: Standard test methods for specific applications - Footwear
  • IEC 61340-4-5 Electrostatics - Part 4-5: Standard test methods for specific applications - Methods for characterizing the electrostatic protection of footwear and flooring in combination with a person
  • IEC 61340-4-6 Electrostatics - Part 4-6: Standard test methods for specific applications - Wrist straps
  • IEC 61340-4-7 Electrostatics - Part 4-7: Standard test methods for specific applications - Ionization
  • IEC 61340-4-9 Electrostatics - Part 4-9: Standard test methods for specific applications - Garments
  • IEC 61340-5-1 Electrostatics - Part 5-1: Protection of electronic devices from electrostatic phenomena - General requirements
  • IEC TR 61340-5-2 Electrostatics - Part 5-2: Protection of electronic devices from electrostatic phenomena - User guide
  • IEC 61340-5-3 Electrostatics - Part 5-3: Protection of electronic devices from electrostatic phenomena - Properties and requirements classification for packaging intended for electrostatic discharge sensitive devices
  • IEC 62631-3-1 Dielectric and resistive properties of solid insulating materials - Part 3-1: Determination of resistive properties (DC methods) - Volume resistance and volume resistivity - General method
  • HD 60364-6 Low-voltage electrical installations - Part 6: Verification
  • IEC 1081 Pneumatic instruments driven by associated process gas - Safe installation and operating procedures - Guidelines

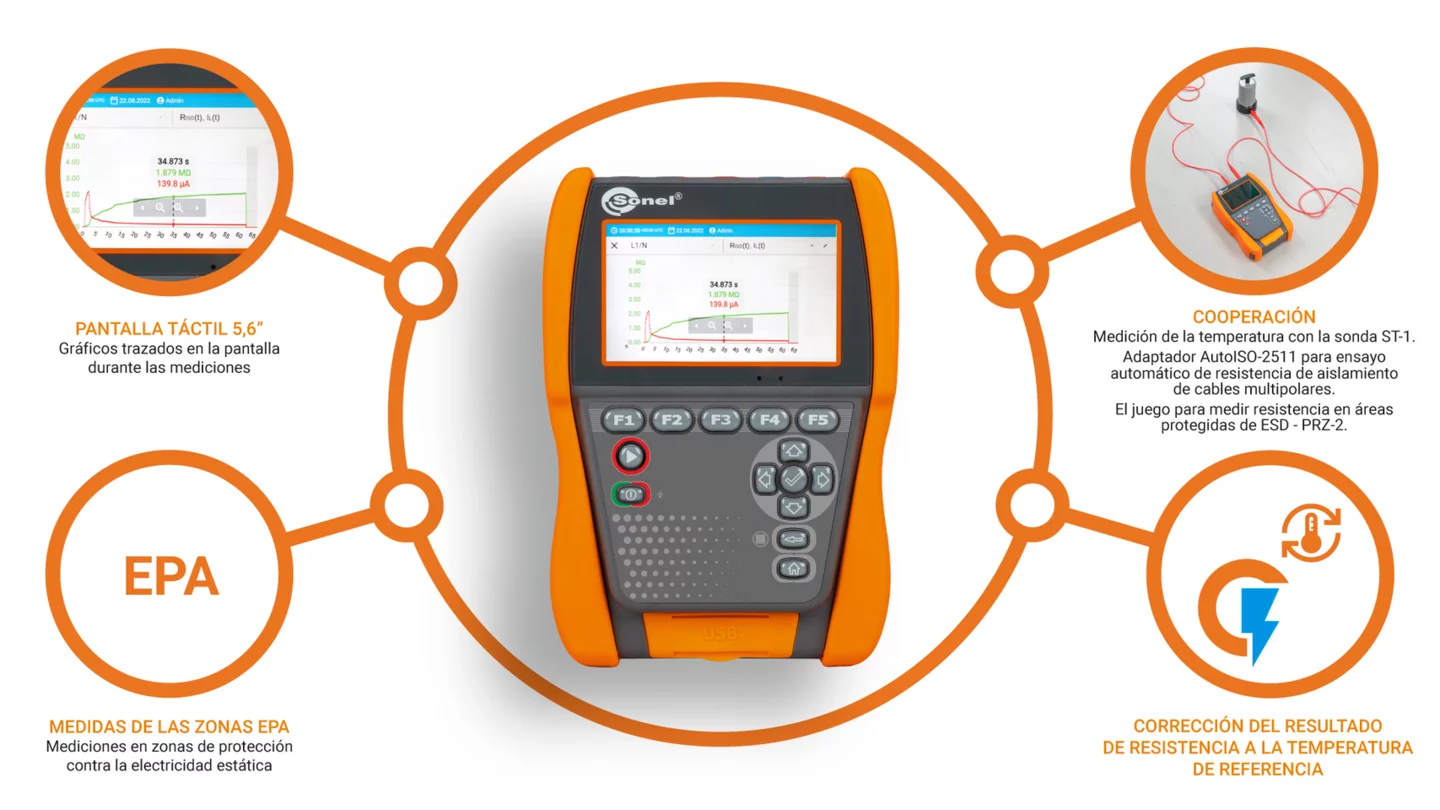

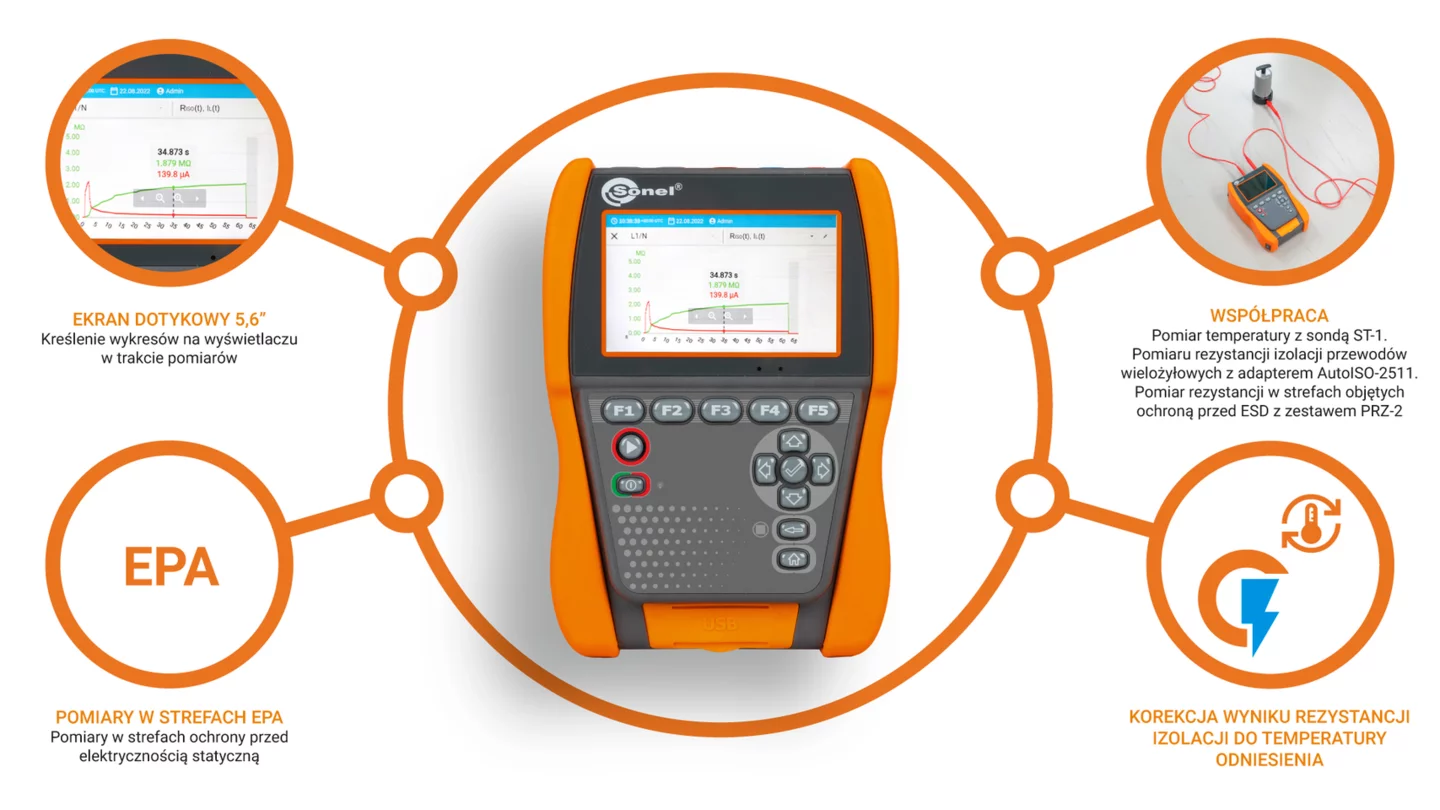

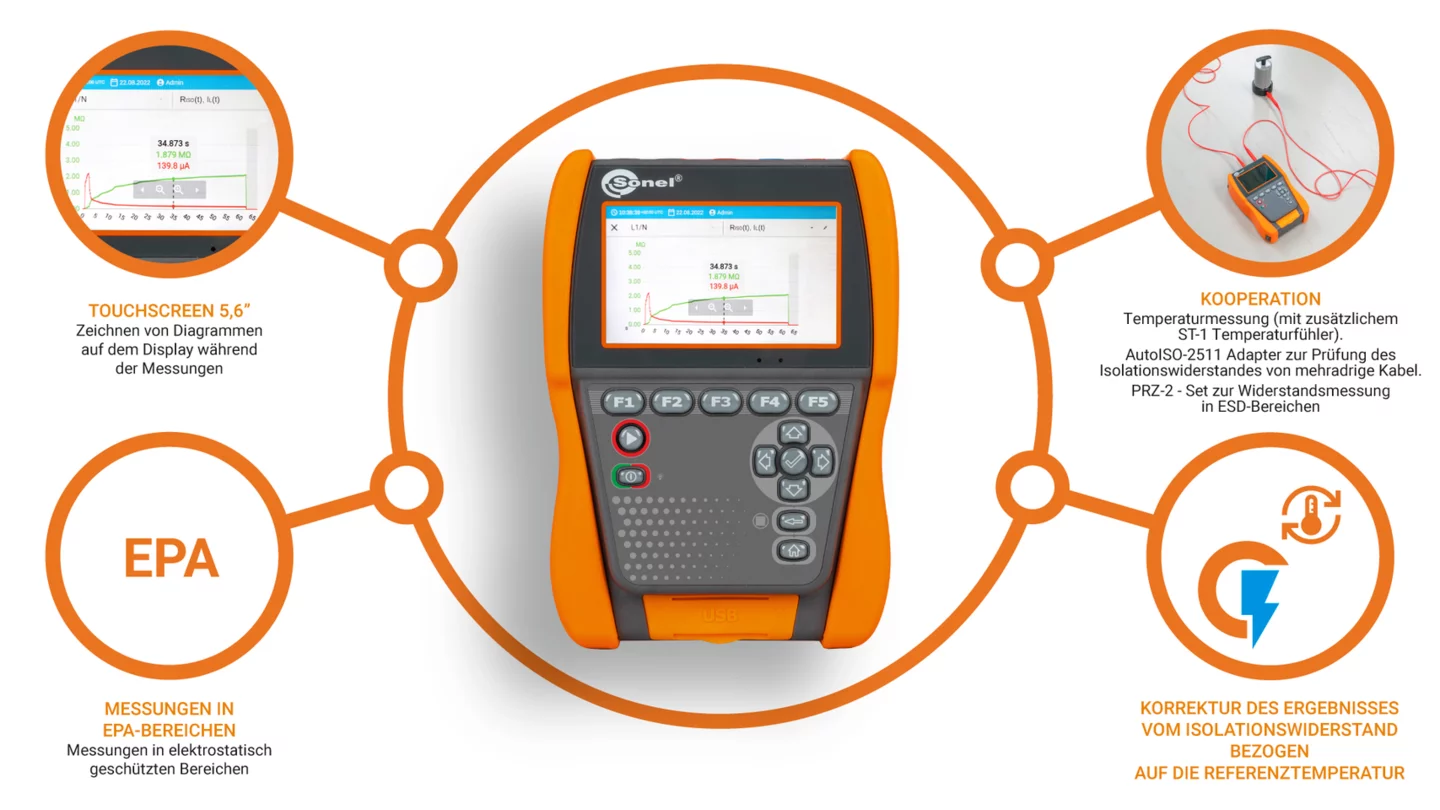

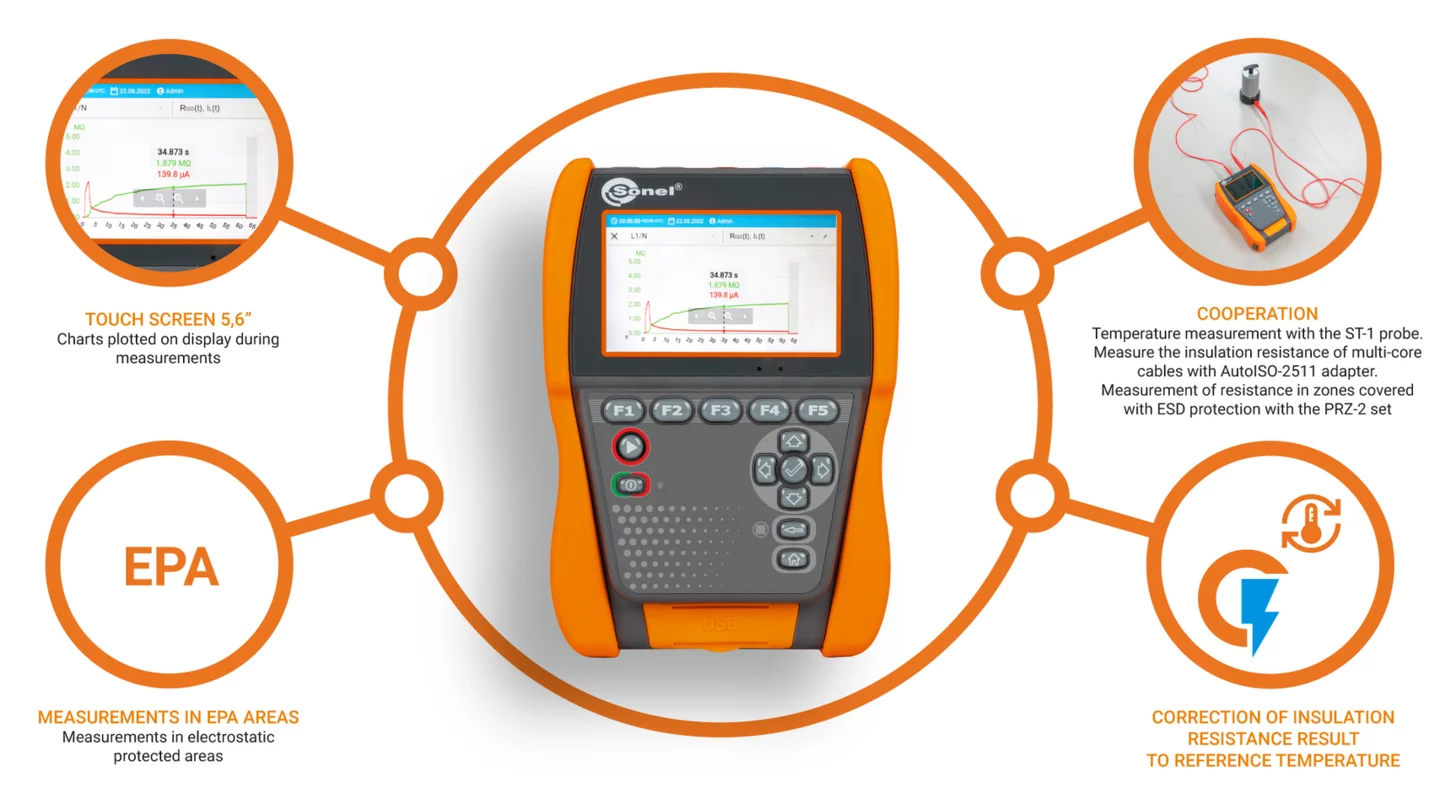

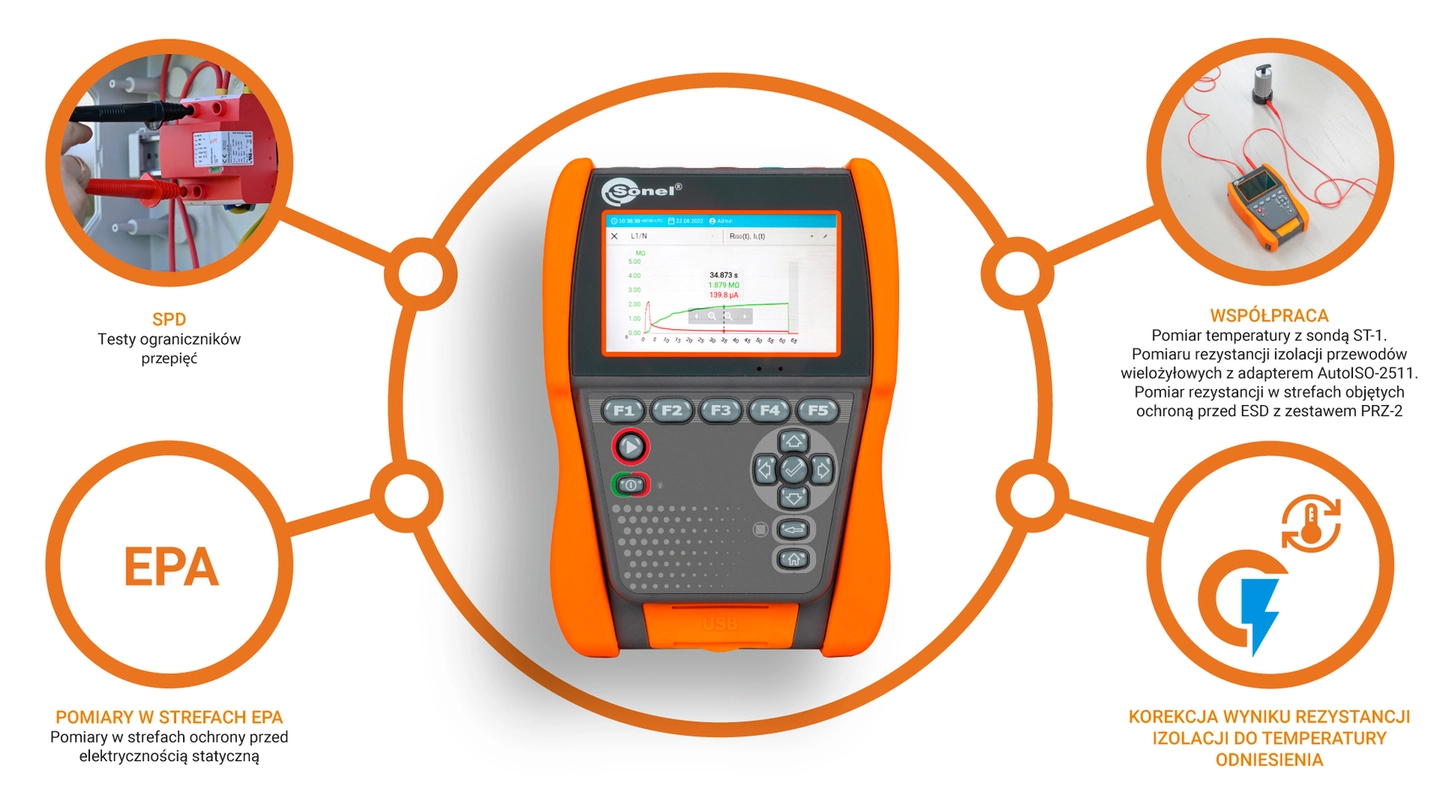

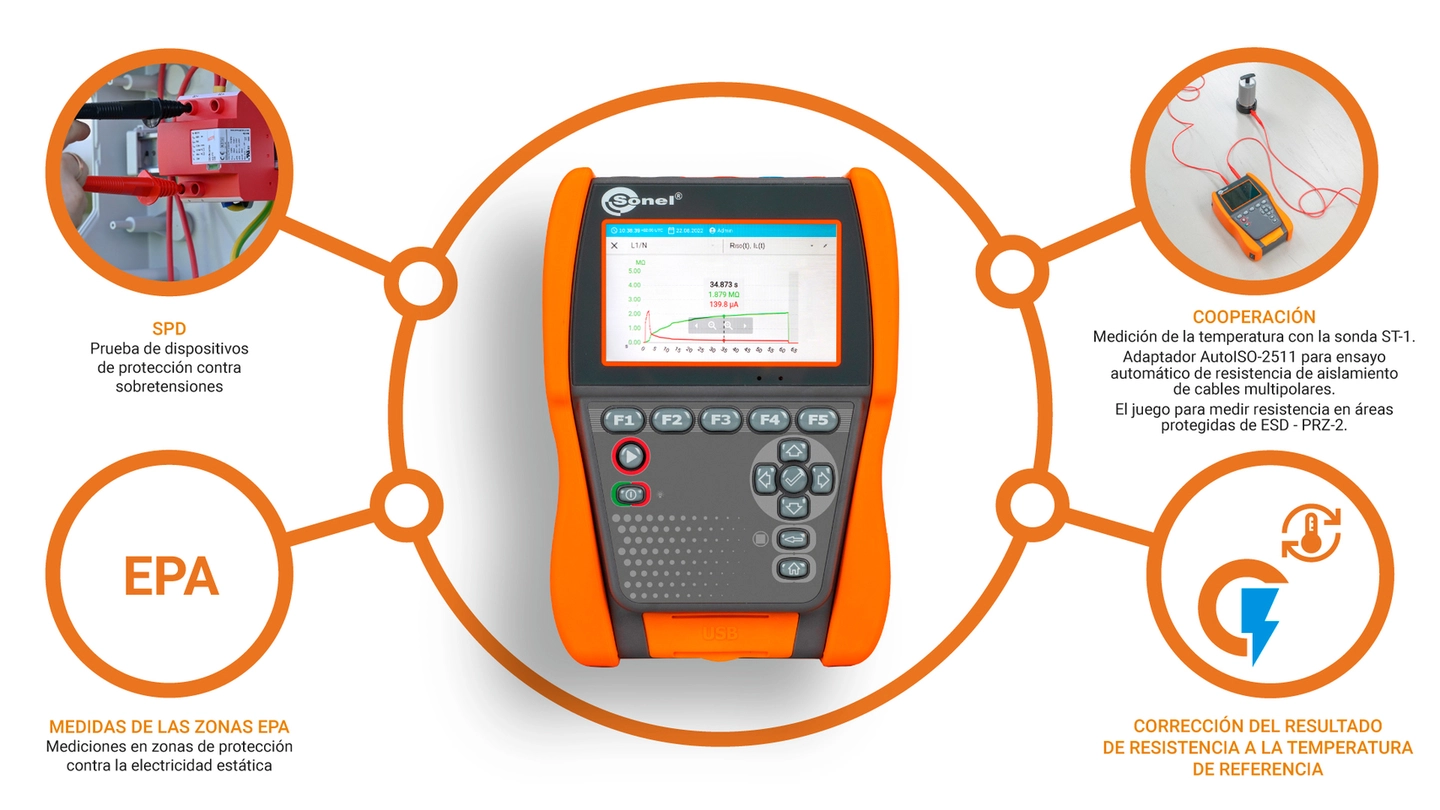

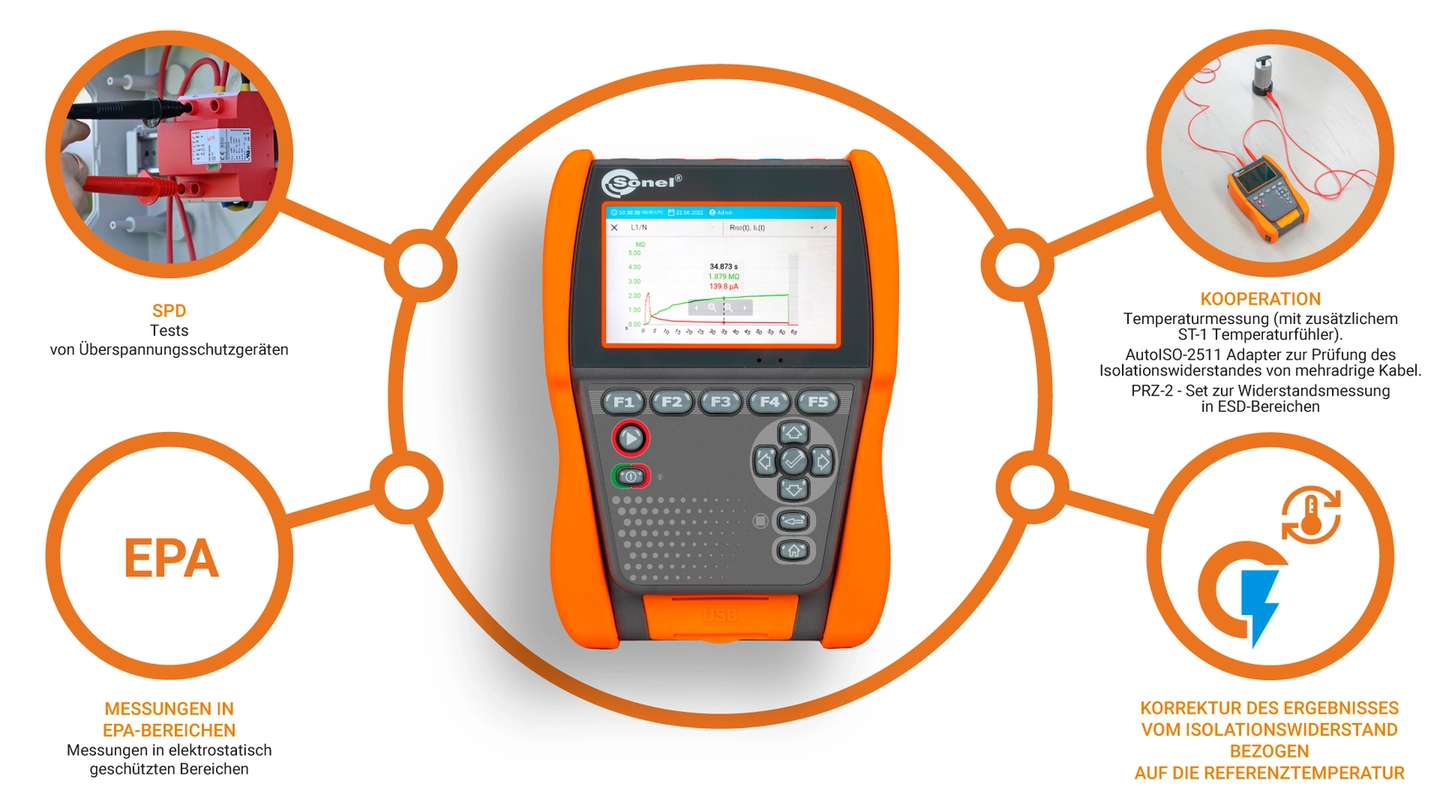

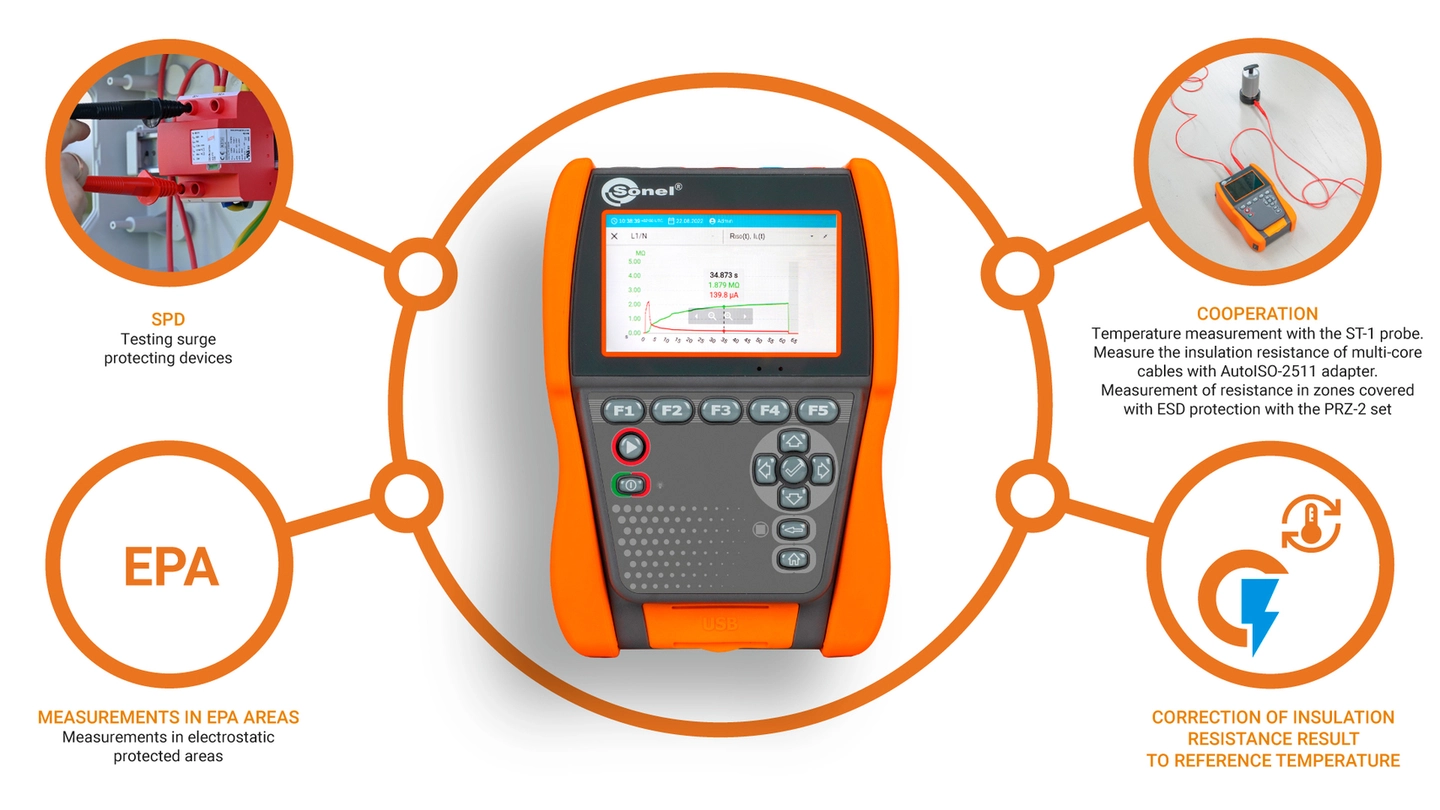

Cechy

  • Napięcie pomiarowe wybierane w zakresie 10...2500 V: 10 V, 25 V, 100 V, 250 V, 500 V, 1000 V, 2500 V lub 10...2500 V co 10 V,
  • Pomiary rezystancji izolacji napięciem 10 V pętli dozorowej systemów sygnalizacji pożaru (SAP, SSP)

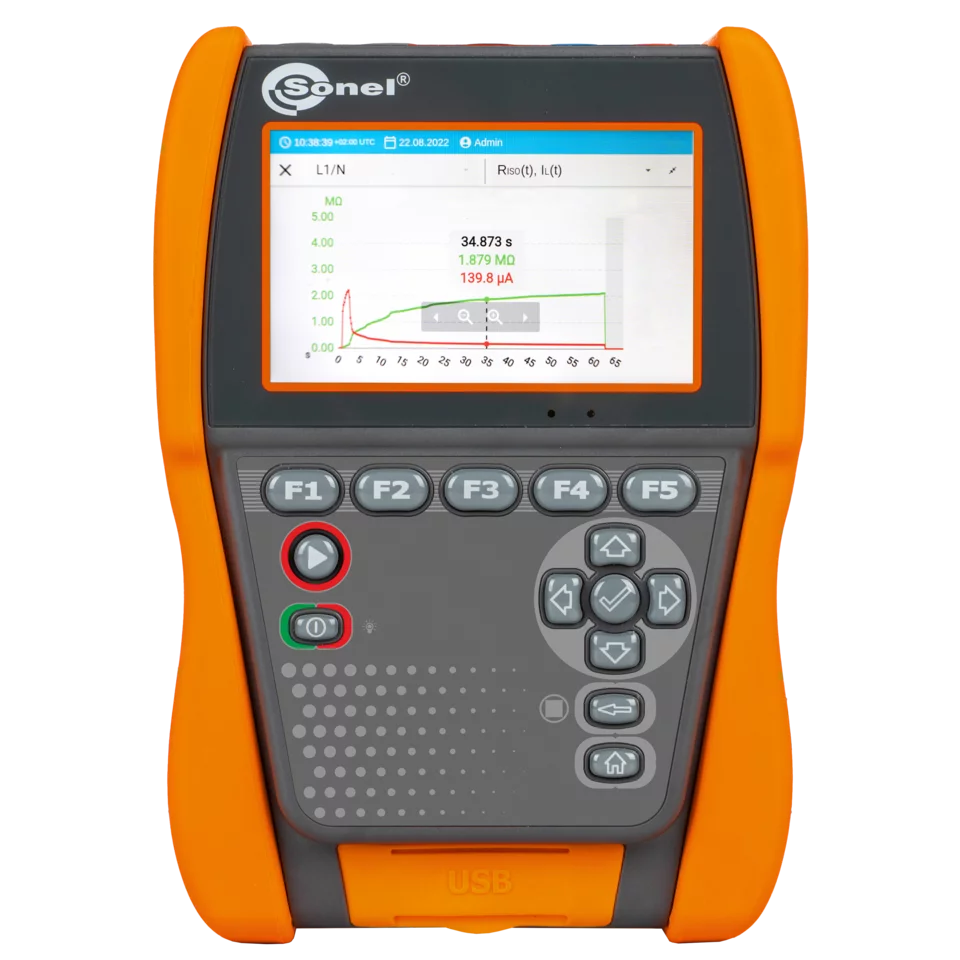

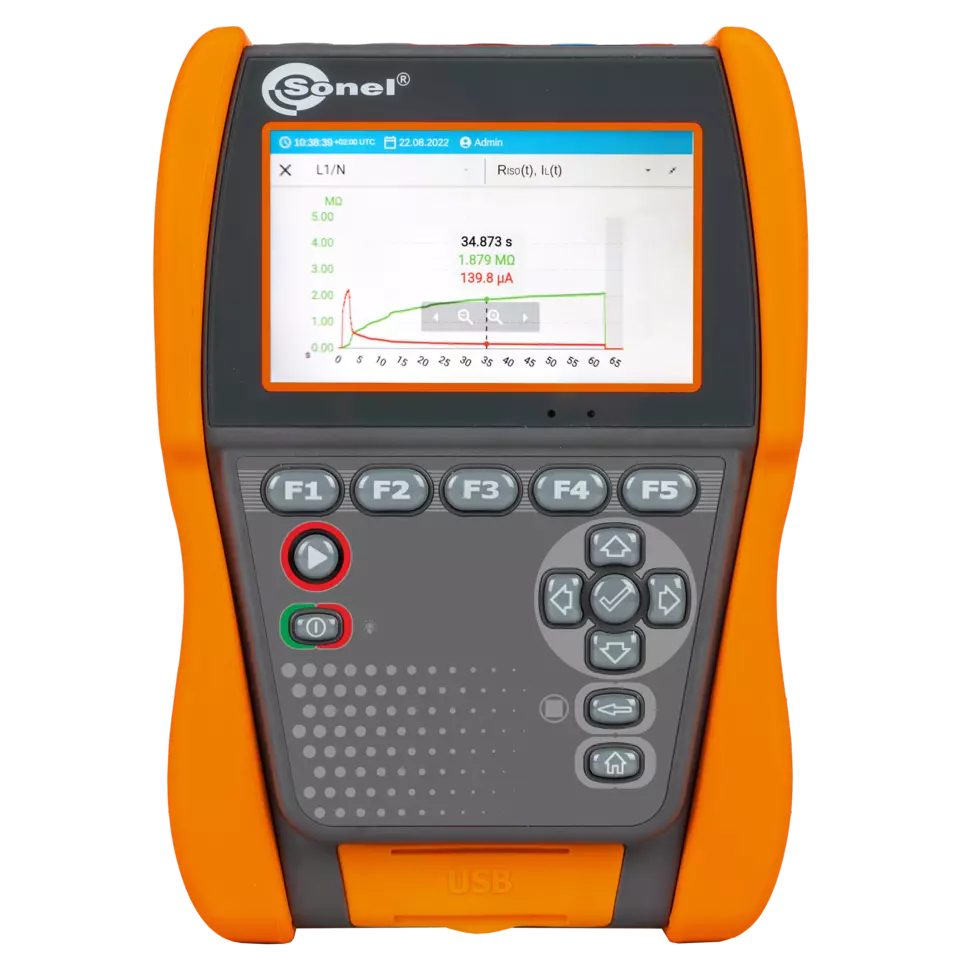

  • Kreślenie wykresów na wyświetlaczu w trakcie pomiarów
  • Pomiary w strefach ochrony przed elektrycznością statyczną (EPA)
  • Korekcja wyniku rezystancji izolacji do temperatury odniesienia
  • Ciągłe wskazanie mierzonej rezystancji izolacji lub prądu upływu
  • Samoczynne rozładowanie pojemności mierzonego obiektu po zakończeniu pomiaru rezystancji izolacji
  • Akustyczne wyznaczanie pięciosekundowych odcinków czasu, ułatwiające zdjęcie charakterystyk czasowych
  • Odmierzane czasy pomiaru T1, T2 i T3 dla pomiaru jednego lub dwóch współczynników absorpcji (Ab1, Ab2 lub DAR, PI) z zakresu 1...600 s
  • Automatyczny pomiar wszystkich kombinacji rezystancji przewodów 3-, 4-, 5-żyłowych i kabli energetycznych przy wykorzystaniu dodatkowego adaptera AutoISO-2511
  • Wskazania rzeczywistego napięcia pomiarowego podczas pomiaru
  • Prąd pomiarowy ≤2 mA
  • Zabezpieczenie przed pomiarem obiektów będących pod napięciem
  • Pomiar rezystancji izolacji metodą dwu- oraz trójprzewodową

Cechy dodatkowe

  • Pomiar prądu upływu w czasie pomiaru RISO
  • Pomiar pojemności w czasie pomiaru RISO
  • Niskonapięciowy pomiar ciągłości obwodu i rezystancji

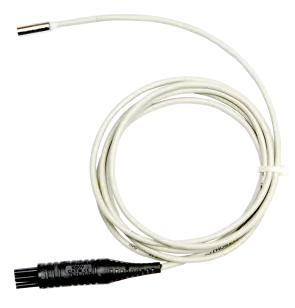

  • Pomiar temperatury (z wykorzystaniem dodatkowej sondy temperaturowej ST-1)
  • Pomiar napięć stałych i przemiennych w zakresie 0...1500 V
  • Pamięć 9999 wpisów, transmisja danych do komputera PC poprzez kabel USB
  • Zasilanie akumulatorowe
  • Podświetlana klawiatura
  • Przyrząd spełnia wymagania normy EN IEC 61557

Zastosowanie

Miernik rezystancji izolacji o szerokim zakresie zastosowań. Świetnie spisuje się zarówno w budownictwie mieszkaniowym, jak również przy sprawdzaniu instalacji przemysłowych czy sieci przesyłowych i trakcyjnych. Z uwagi na swoje cechy – doskonałe parametry, niski pobór energii z akumulatorów i możliwość ich doładowania w trakcie trwania pomiarów, poręczność oraz wysoki stopień szczelności obudowy – chętnie wykorzystywany jest przez elektryków pracujących w utrzymaniu ruchu, testujących silniki, kable, oświetlenie uliczne czy przy budowie i konserwacji instalacji fotowoltaicznych. Doskonale wpisuje się w potrzeby instalatorów sieci telekomunikacyjnych oraz operatorów sieci ciepłowniczych, gdzie wymagane jest kontrolowanie systemu alarmowego rur preizolowanych.

Cechy wyróżniające

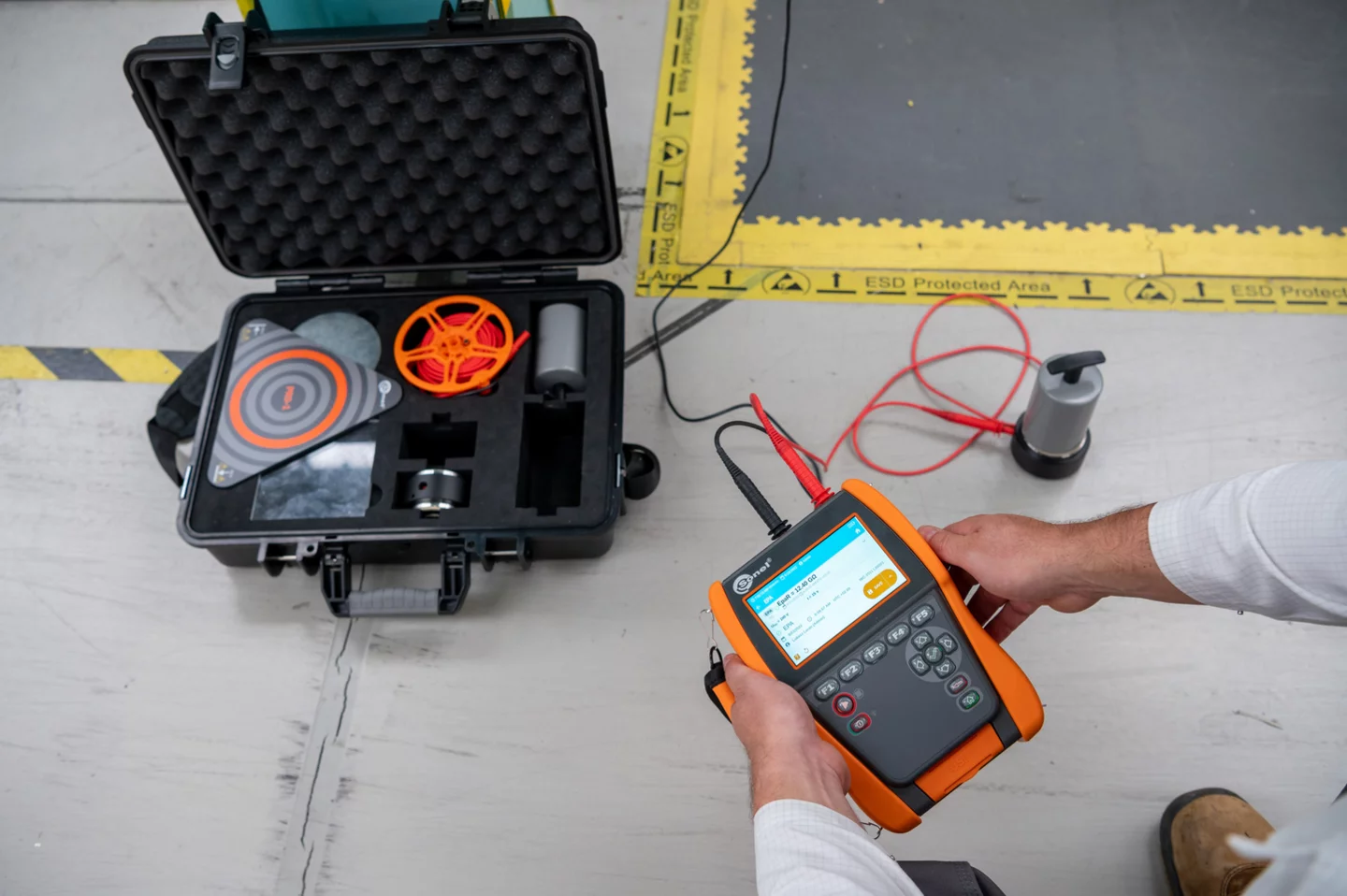

Miernik umożliwia zmierzenie rezystancji izolacji napięciem pomiarowym do 2500 V. W przypadku badań kabli samoczynnie rozładowuje ich pojemność z chwilą zakończenia pomiaru. Wraz z PRZ-2, czyli zestawem do pomiaru rezystancji w strefach objętych ochroną przed ESD, stanowi kompleksowe narzędzie dla koordynatorów zajmujących sie ochroną zakładów przed elektrycznością statyczną.

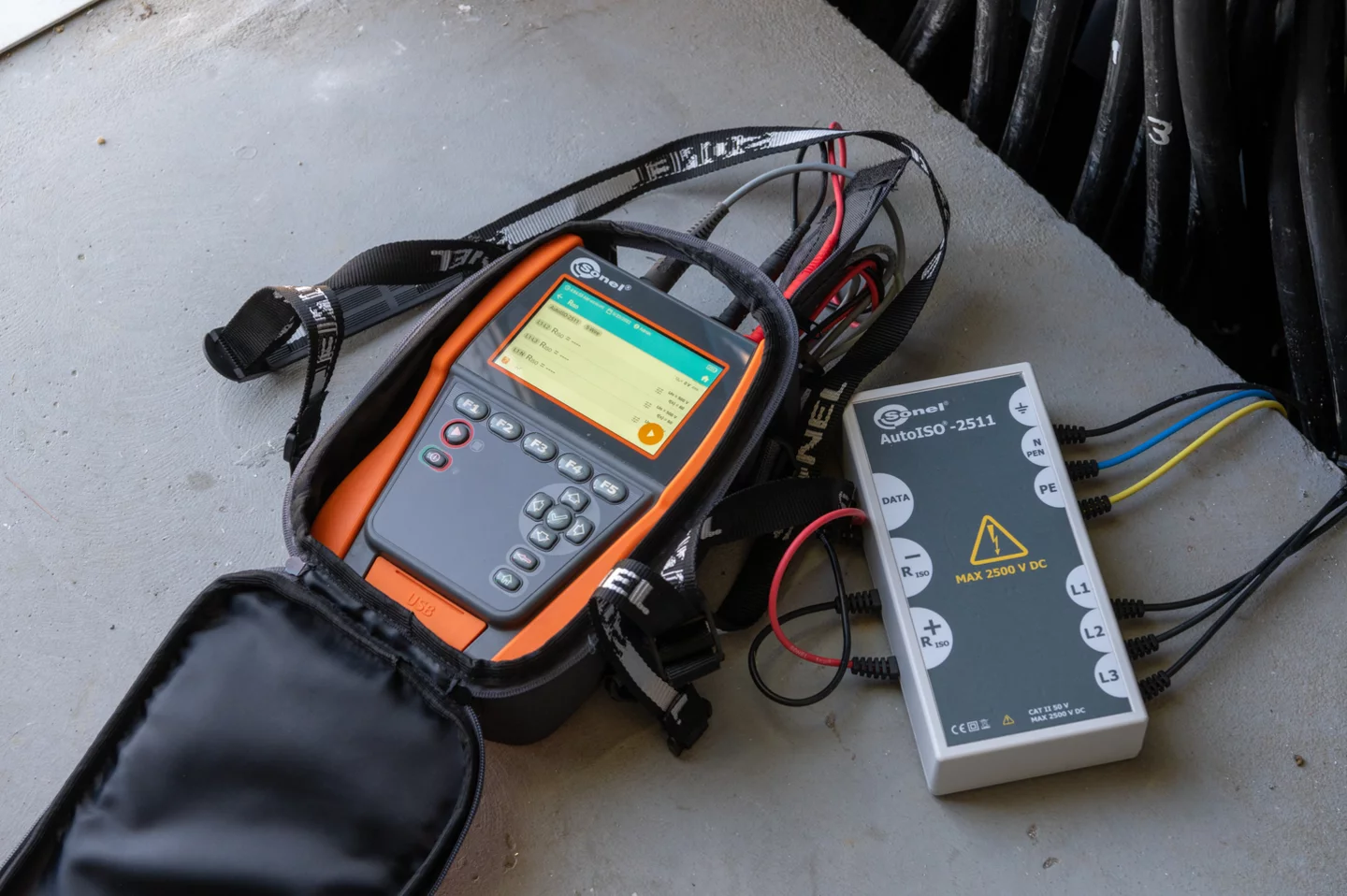

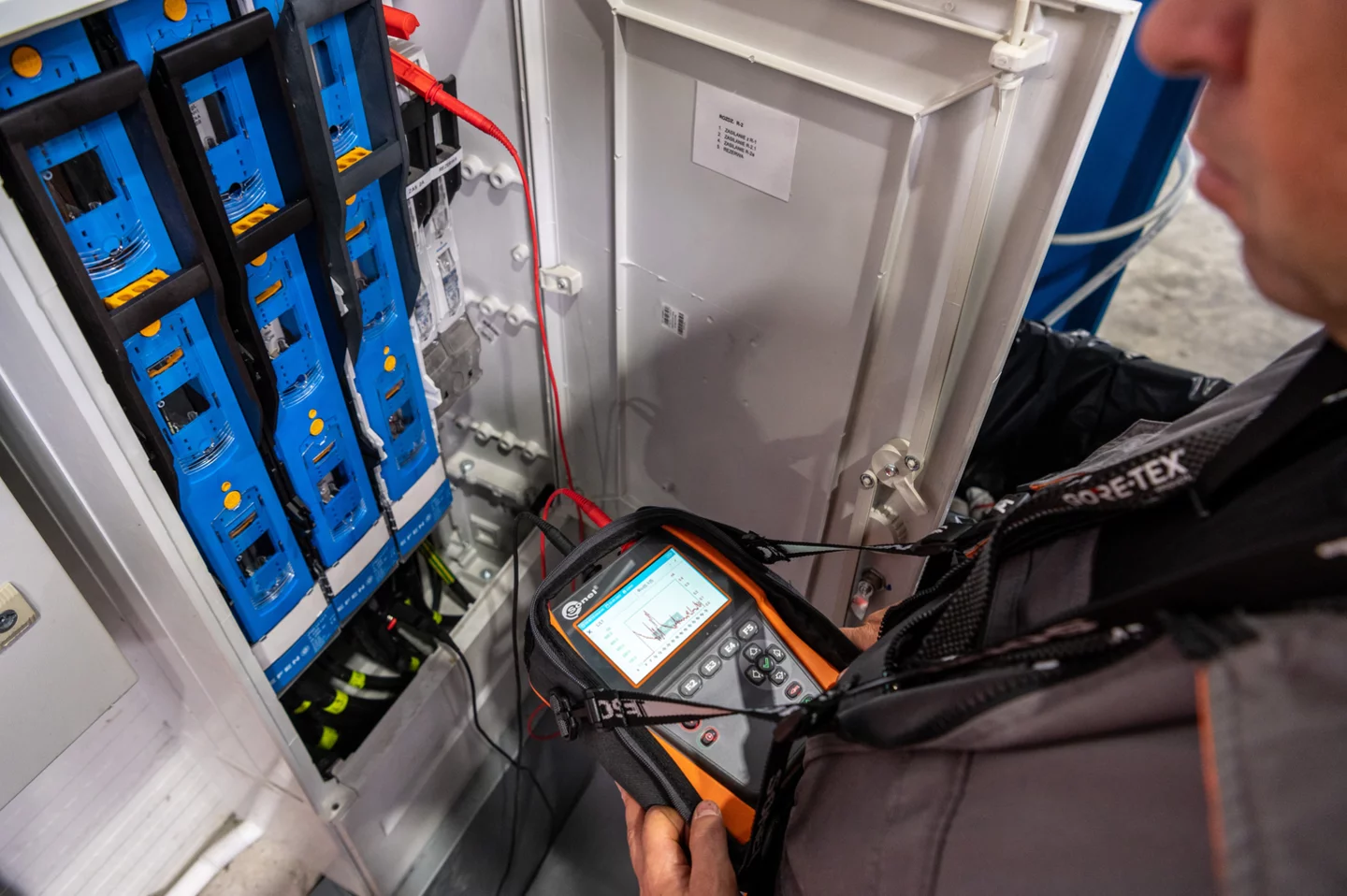

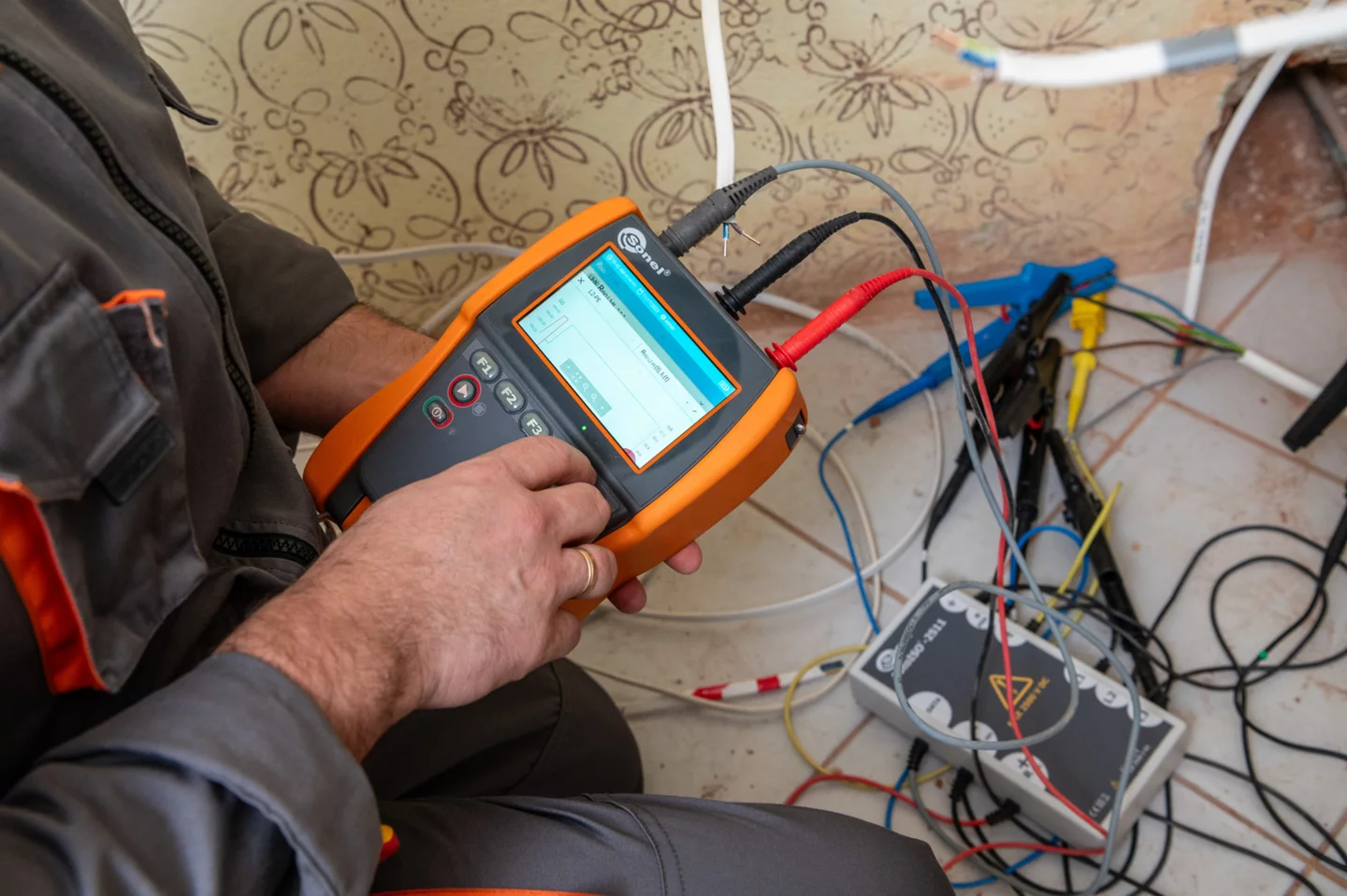

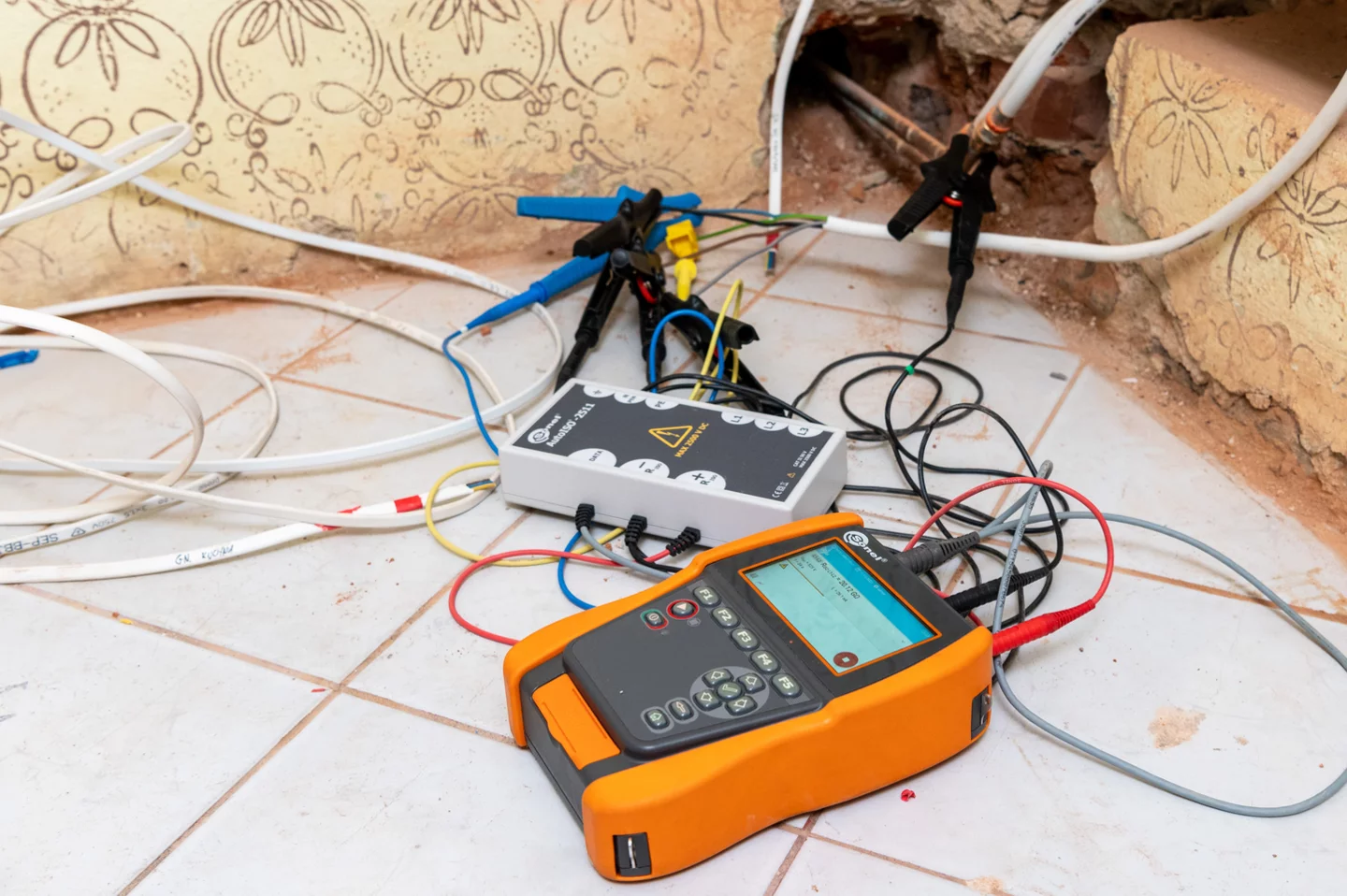

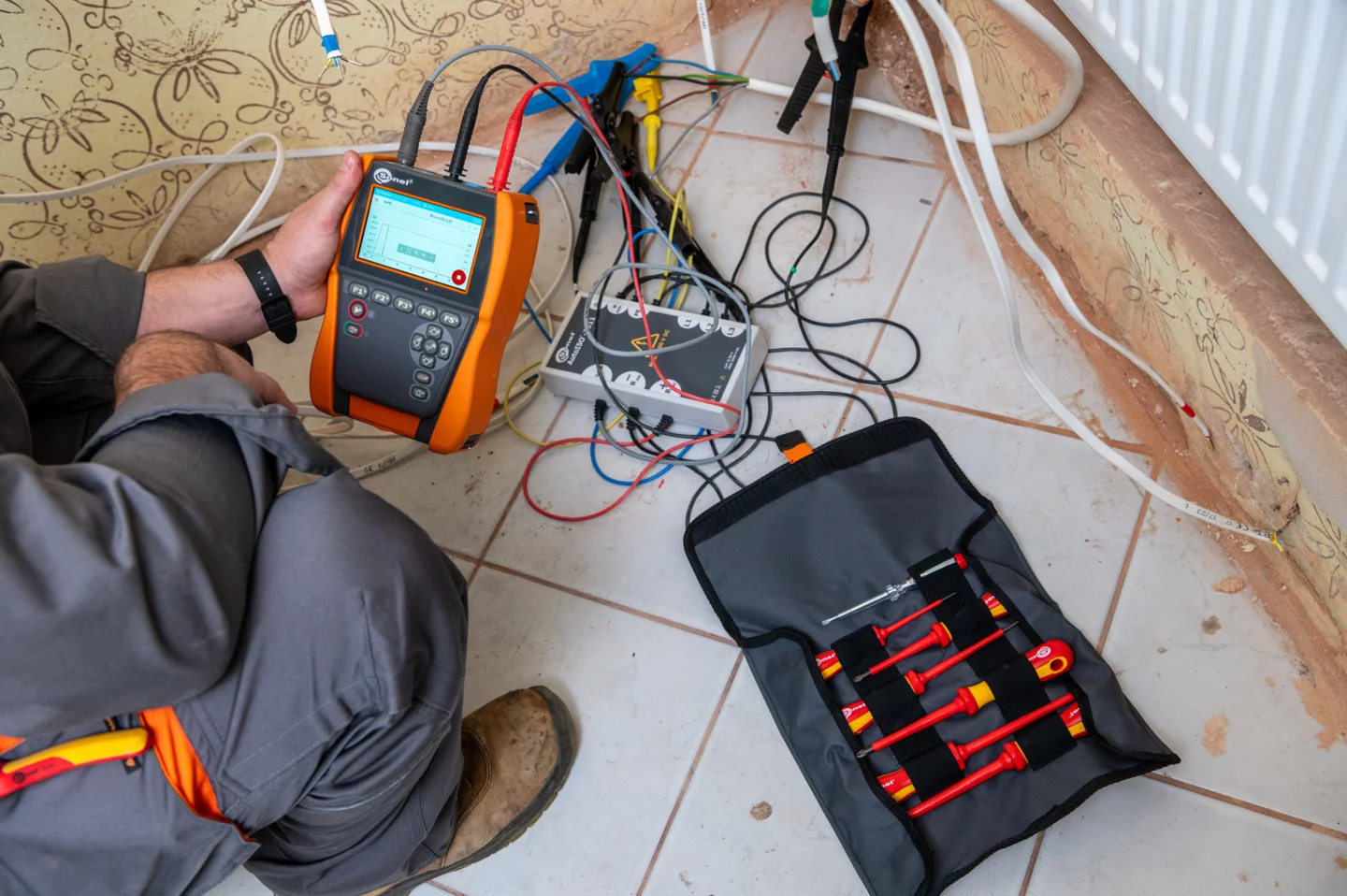

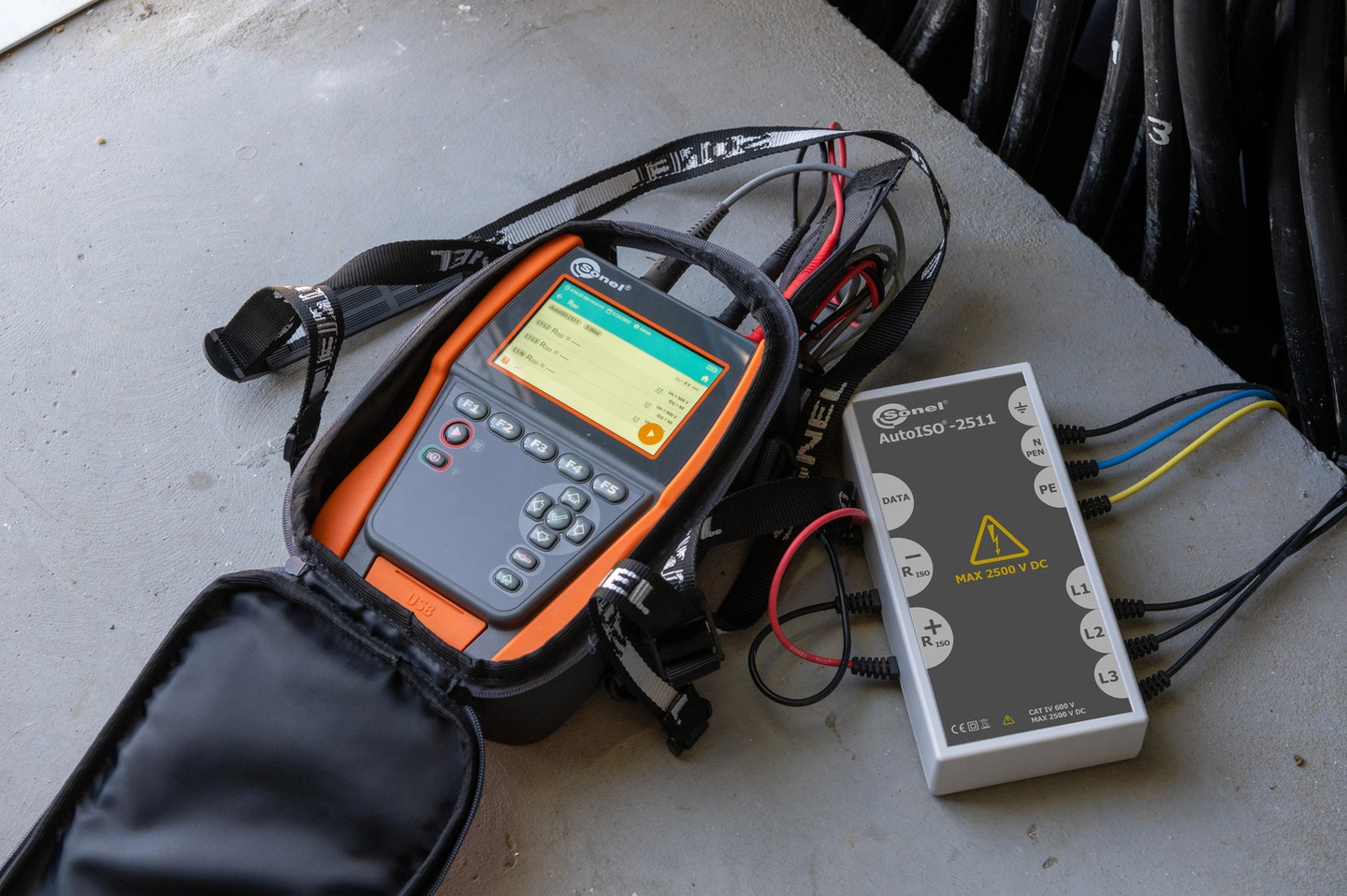

Dzięki przyrządowi można kontrolować domowe i przemysłowe instalacje elektryczne pod względem bezpieczeństwa. Pomiary można w bardzo łatwy sposób zautomatyzować poprzez wykorzystanie adaptera AutoISO-2511 do badania rezystancji izolacji przewodów 3-, 4- oraz 5-żyłowych.
MIC-2511 pozwoli użytkownikowi na zmierzenie ciągłości połączeń ochronnych i wyrównawczych prądem większym niż 200 mA, w obu kierunkach. Miernik posiada wbudowany woltomierz napięć stałych oraz zmiennych w zakresie do 1500 V.

Obszerna pamięć przyrządu pozwala zapisać i przesłać do komputera blisko 10 tysięcy wyników pomiarów.

Wbudowany system pomocy

W urządzeniu znajdują się wbudowane ekrany pomocy ze schematami pomiarowymi. Dzięki temu łatwo i szybko można sprawdzić, w jaki sposób połączyć dany układ w zależności od rodzaju wykonywanego pomiaru.

Komunikacja i oprogramowanie

Poprzez port USB można przenieść dane pomiarowe do komputera. W celu wygenerowania raportu z badań z zakresu ochrony przeciwporażeniowej należy posłużyć się programem Sonel Pomiary Elektryczne. Zapis pobranych zasobów do najprostszych formatów oraz wydruk zapewnia Sonel Reader.
