nowość

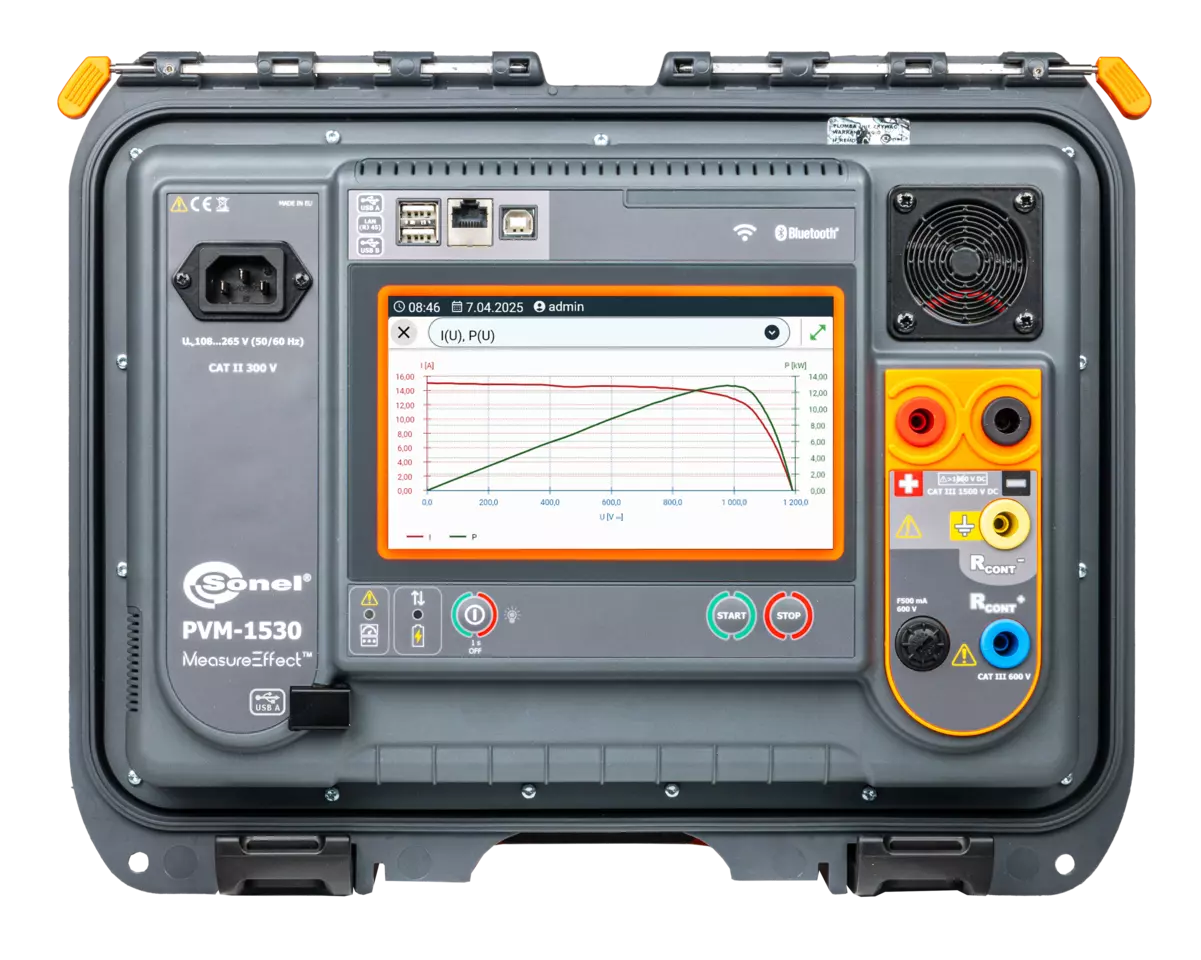

PVM-1530

Miernik instalacji fotowoltaicznych

Indeks kat. WMPLPVM1530

ean 5907624019737

Stopień ochrony: IP65

Kategoria pomiarowa: CAT III 1500 V DC, CAT III 600 V

Transmisja danych: Bluetooth, LAN, LoRa, USB, Wi-Fi

Wyświetlacz: dotykowy, graficzny, kolorowy, podświetlany

27 000,00 zł

33 210,00 zł brutto

Dostępny

Czas realizacji: do 30 dni

Akcesoria dodatkowe

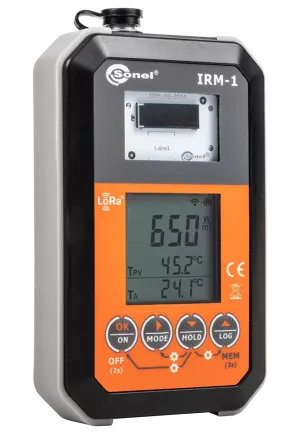

IRM-1

Miernik nasłonecznienia oraz temperatury

1 590,00 zł

1 955,70 zł brutto

Dostępny w magazynie

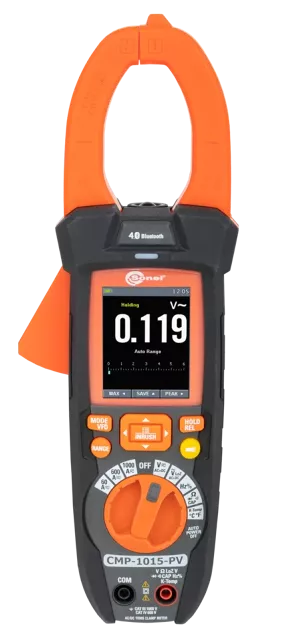

CMP-1015-PV

Cyfrowy miernik cęgowy do instalacji PV

1 295,00 zł

1 592,85 zł brutto

Dostępny w magazynie

Sonel PE6

Program do tworzenia protokołów z badań bez...

915,00 zł

1 125,45 zł brutto

Dostępny

Adapter USB - licencja dla kolejnego stanowiska

Adapter USB - licencja dla kolejnego stanow...

710,00 zł

873,30 zł brutto

Dostępny w magazynie

Sonel PE6 Upgrade

Uaktualnienie programu do tworzenia protoko...

340,00 zł

418,20 zł brutto

Dostępny w magazynie

AC-16

Rozdzielacz fazy

260,00 zł

319,80 zł brutto

Dostępny w magazynie

Sonda ostrzowa czarna 1 kV (gniazdo bananow...

29,00 zł

35,67 zł brutto

Dostępny w magazynie

Sonda ostrzowa czerwona 1 kV (gniazdo banan...

29,00 zł

35,67 zł brutto

Dostępny w magazynie

Sonda ostrzowa niebieska 1 kV (gniazdo bana...

29,00 zł

35,67 zł brutto

Dostępny w magazynie

Sonda ostrzowa żółta 1 kV (gniazdo bananowe...

29,00 zł

35,67 zł brutto

Dostępny w magazynie

Profesjonalny miernik instalacji fotowoltaicznych do 1500 V

PVM-1530 to pionierski miernik instalacji fotowoltaicznych do 1500 V z tak pokaźną liczbą funkcji pomiarowych. Umożliwia wykonanie pomiarów kategorii 1 według normy IEC 62446-1. Umożliwia wykonanie pomiaru charakterystyki I-U dla kategorii 2 według normy IEC 62446-1. Co więcej, umożliwia również przeliczanie parametrów na warunki STC według normy IEC 60891. Wszechstronny, a jednocześnie prosty w obsłudze, bezbłędnie wykonuje swoje zadania w zakresie monitorowania parametrów bezpieczeństwa i efektywności instalacji fotowoltaicznych (PV).

Cechy

  • Umożliwia wykonanie pomiarów kategorii 1 według normy IEC 62446-1.
  • Umożliwia wykonanie pomiaru charakterystyki I-U dla kategorii 2 według normy IEC 62446-1.
  • Możliwość definiowania procedur pomiarowych.
  • Umożliwia przeliczanie parametrów na warunki STC według normy IEC 60891 dzięki współpracy z miernikiem nasłonecznienia  i temperatury IRM-1.
  • Funkcja reSYNC – automatyczne uzupełnianie wyników o parametry środowiskowe i przeliczanie ich na warunki STC po odzyskaniu połączenia z IRM-1.
  • Dołączany interfejs radiowy zapewnia współpracę z miernikiem IRM-1 na znacznych odległościach.
  • Wbudowany moduł Bluetooth i Wi-Fi do komunikacji z urządzeniami zewnętrznymi.
  • Duża pamięć pomiarów w formie struktury.
  • Duży, dotykowy wyświetlacz zapewniający dobrą widoczność w pełnym słońcu.

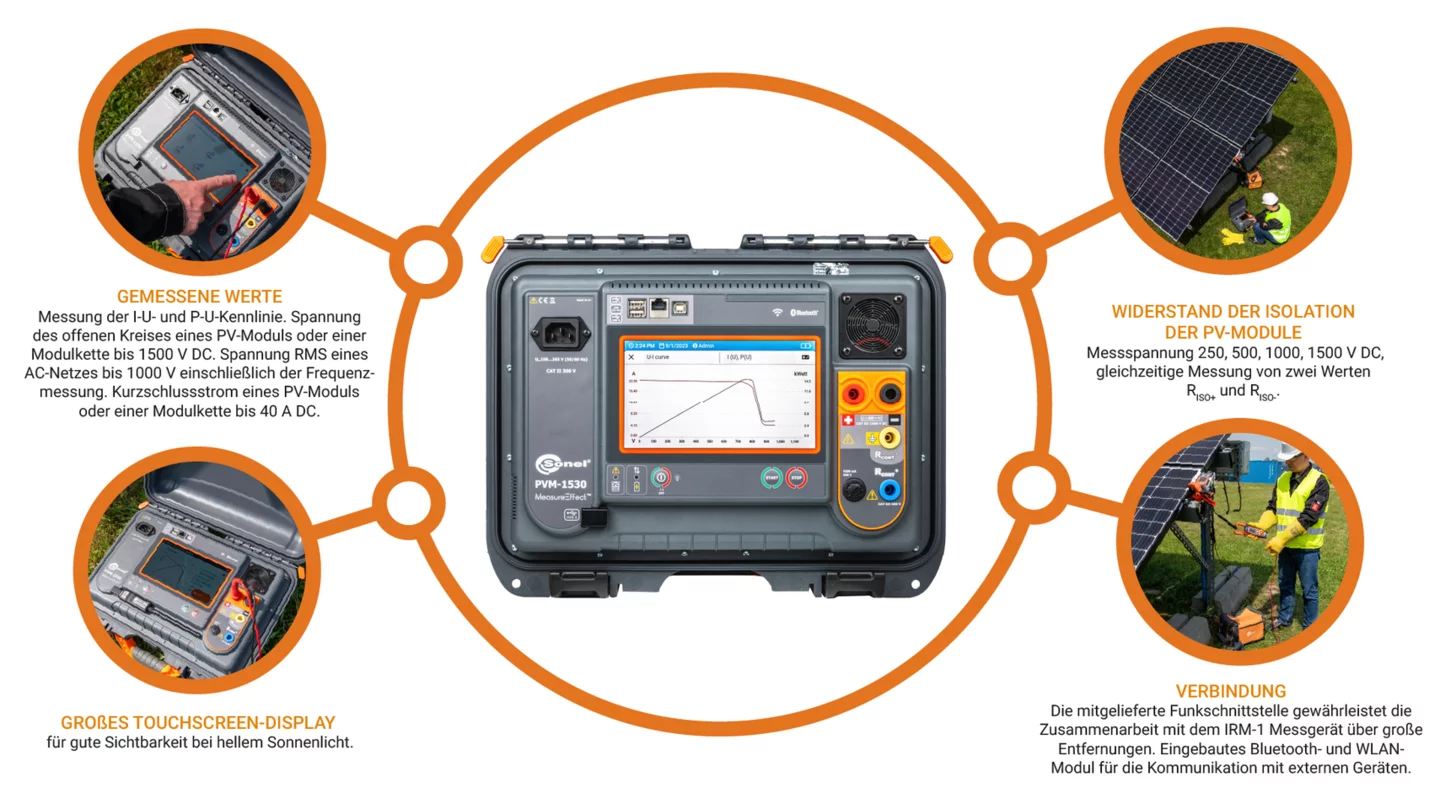

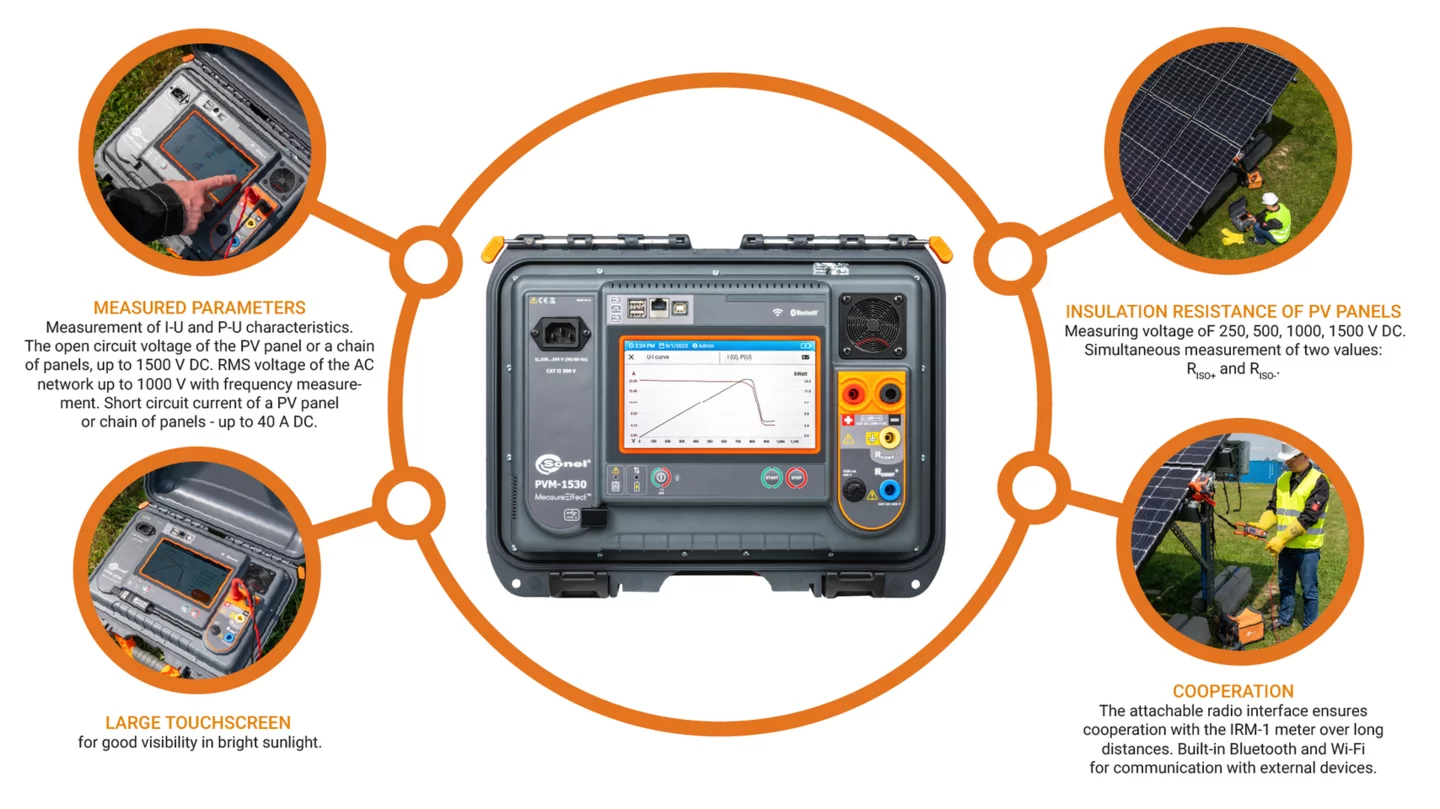

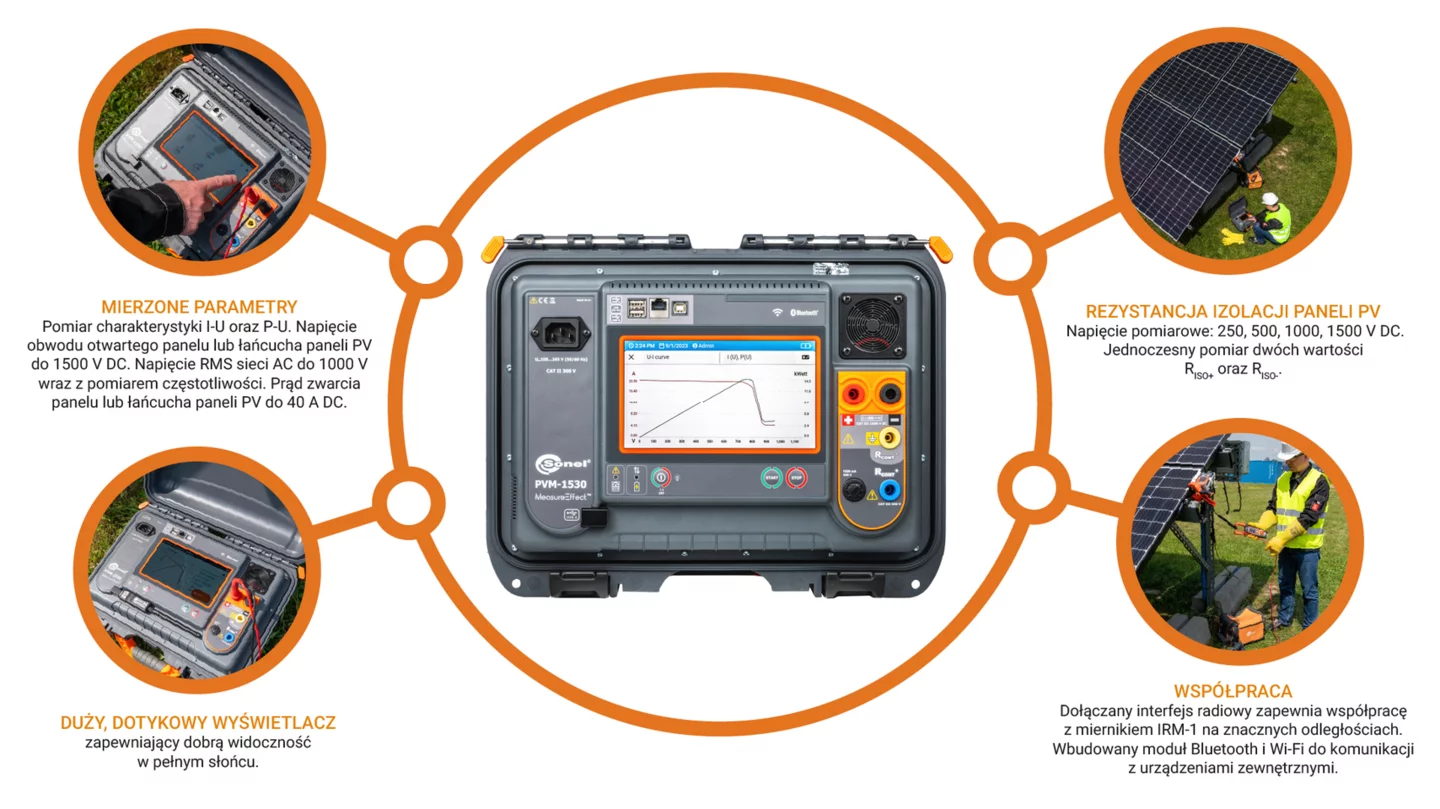

Mierzone parametry

  • Pomiar charakterystyki I-U oraz P-U. Przeliczanie na warunki STC.
  • Napięcie obwodu otwartego panelu lub łańcucha paneli PV do 1500 V DC.
  • Napięcie RMS sieci AC do 1000 V wraz z pomiarem częstotliwości.
  • Prąd zwarcia panelu lub łańcucha paneli PV do 40 A DC.
  • Rezystancja izolacji paneli PV – napięcie pomiarowe 250, 500, 1000, 1500 V DC, jednoczesny pomiar dwóch wartości RISO+ oraz RISO-.
  • Rezystancja izolacji obwodów AC – napięcie pomiarowe 250, 500, 1000 V DC.
  • Rezystancja połączeń ochronnych i wyrównawczych prądem ±200 mA.

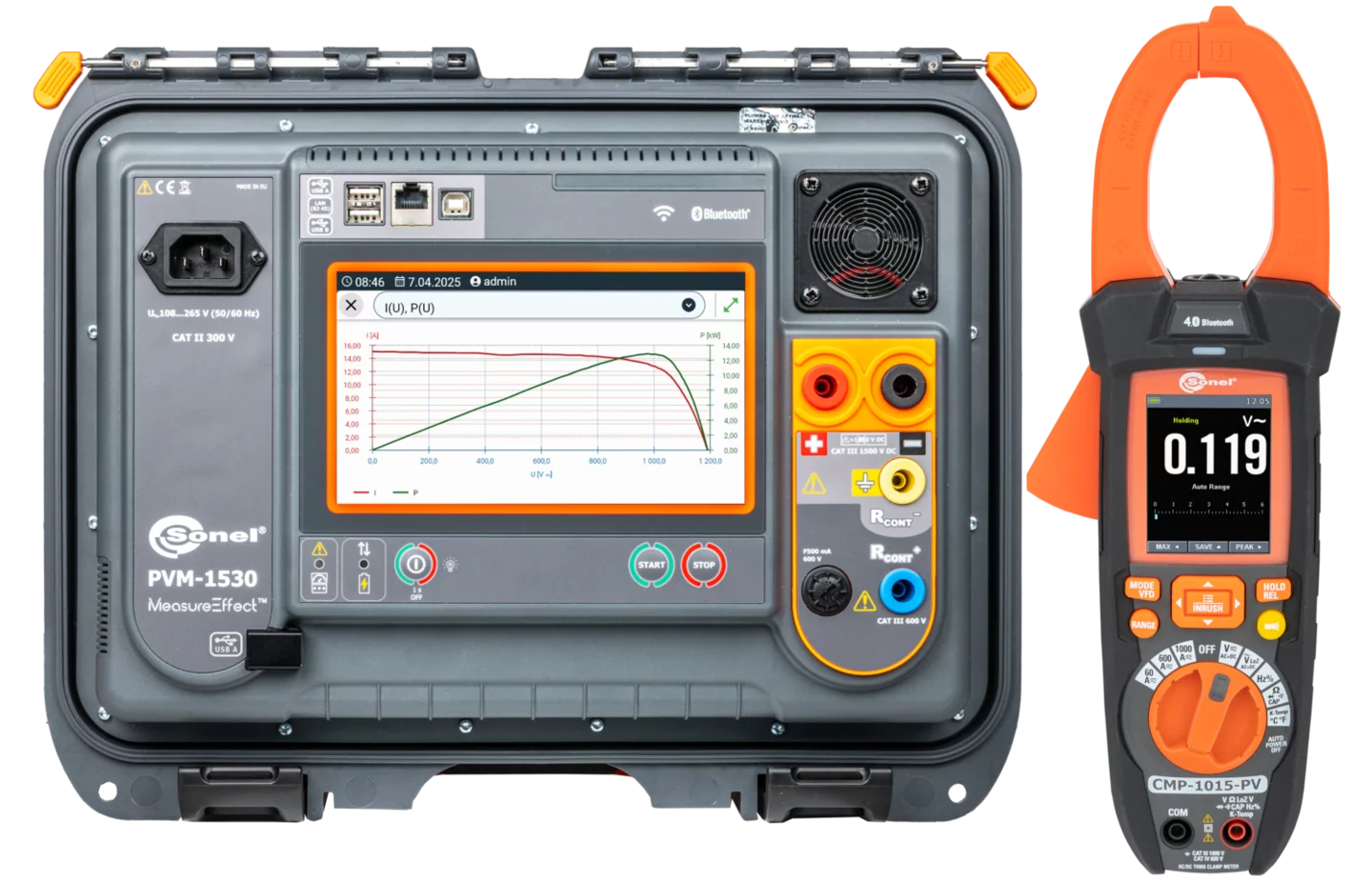

  • Pomiar prądu roboczego paneli PV i prądu AC – wszystko za pomocą miernika CMP-1015-PV.
  • Pomiar mocy AC/DC.
  • Test diod bypass, automatyczne wykrywanie polaryzacji.
  • Test diod blokujących napięciem 1000, 1500 V DC.

Pomiary kat. 1 oraz charakterystyka I-U

PVM-1530 to pionierski miernik instalacji fotowoltaicznych do 1500 V z tak pokaźną liczbą funkcji pomiarowych. Ich wybór odbywa się za pomocą ekranu dotykowego. Ekran jest duży, kolorowy i z mocnym podświetleniem, aby obsługa w pełnym słońcu nie stanowiła problemu. Obszerna pamięć strukturalna wydatnie skraca czas przygotowania dokumentacji po pomiarowej.

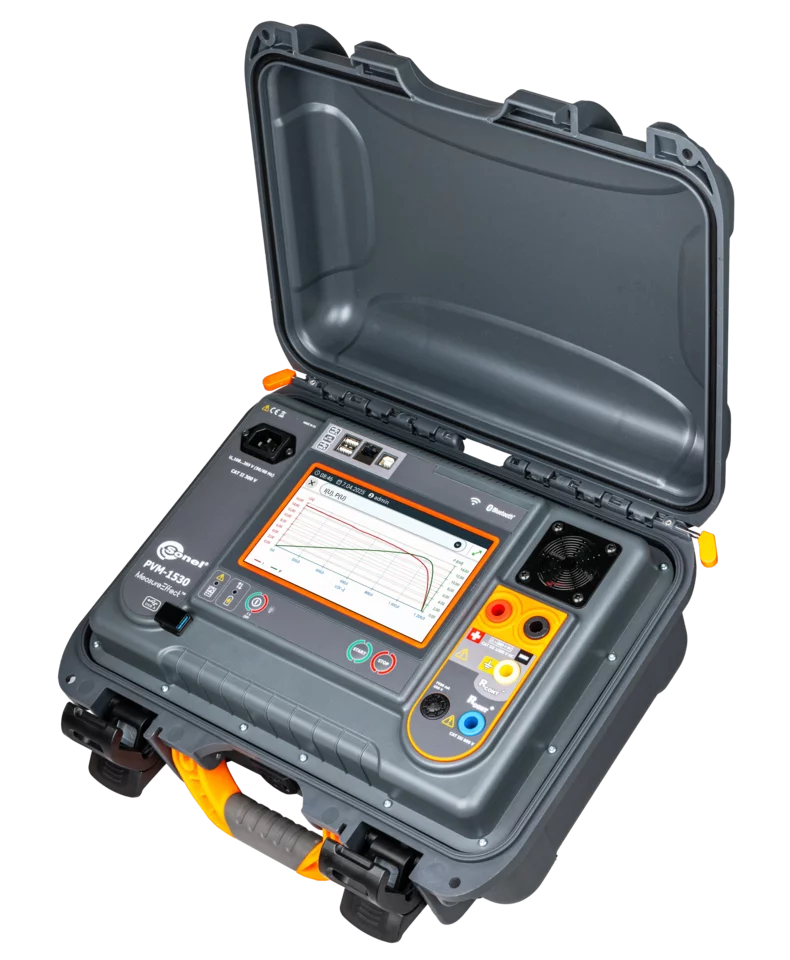

Szczelność i wytrzymałość

Mierniki świetnie radzą sobie w trudnych warunkach środowiskowych. Obudowa walizkowa PVM-1530 jest wytrzymała i szczelna po zamknięciu, aby łatwo można było zapewnić ochronę miernika podczas pomiaru.

Komunikacja i oprogramowanie

Dane pomiarowe z PVM-1530 można przenieść do komputera za pomocą komunikacji przewodowej oraz bezprzewodowej. Zapis pobranych danych do popularnych formatów oraz wydruk zapewnia Sonel Reader. W celu wygenerowania raportu z badań z zakresu ochrony przeciwporażeniowej należy posłużyć się opcjonalnym programem Sonel Pomiary Elektryczne.

Na kłopoty reSYNC

Może się zdarzyć, że w toku pomiarów PVM-1530 oddali się od IRM-1 na tyle, iż utracona zostanie łączność między nimi. Jeżeli pomiary będą kontynuowane, to po odzyskaniu połączenia wyniki zostaną uzupełnione o parametry środowiskowe, które w międzyczasie były rejestrowane przez IRM-1 w jego pamięci tymczasowej, i przeliczone na warunki STC.
