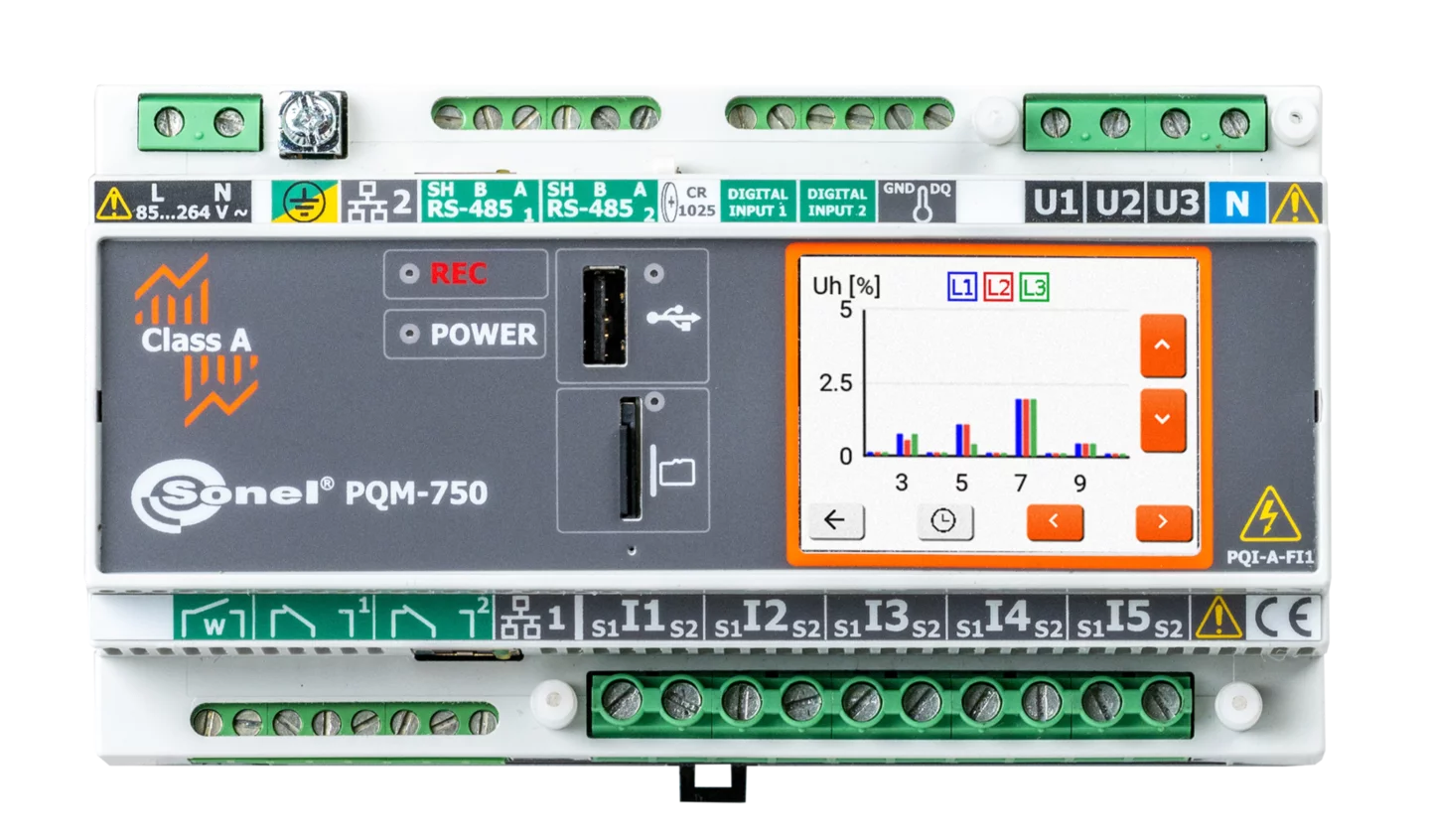

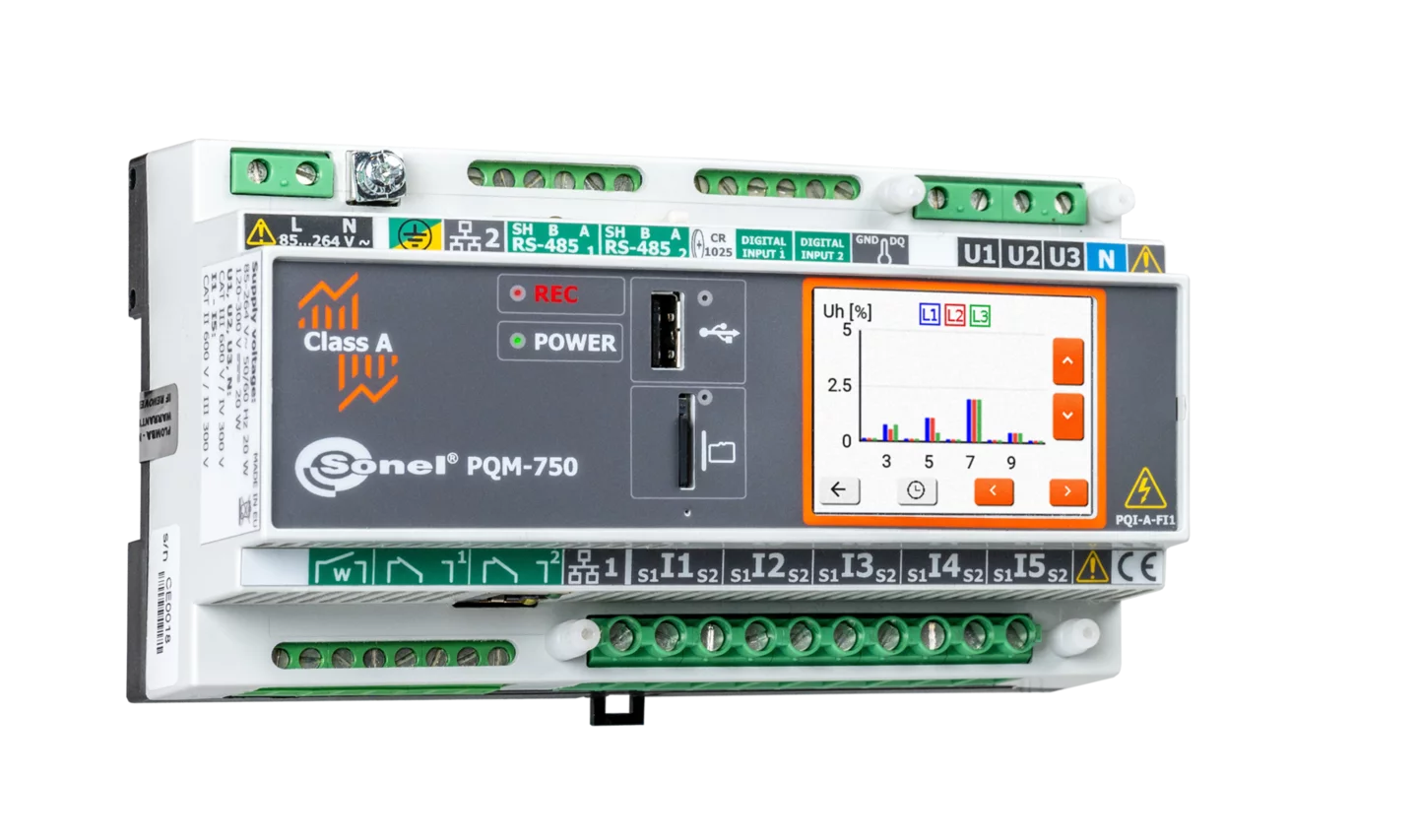

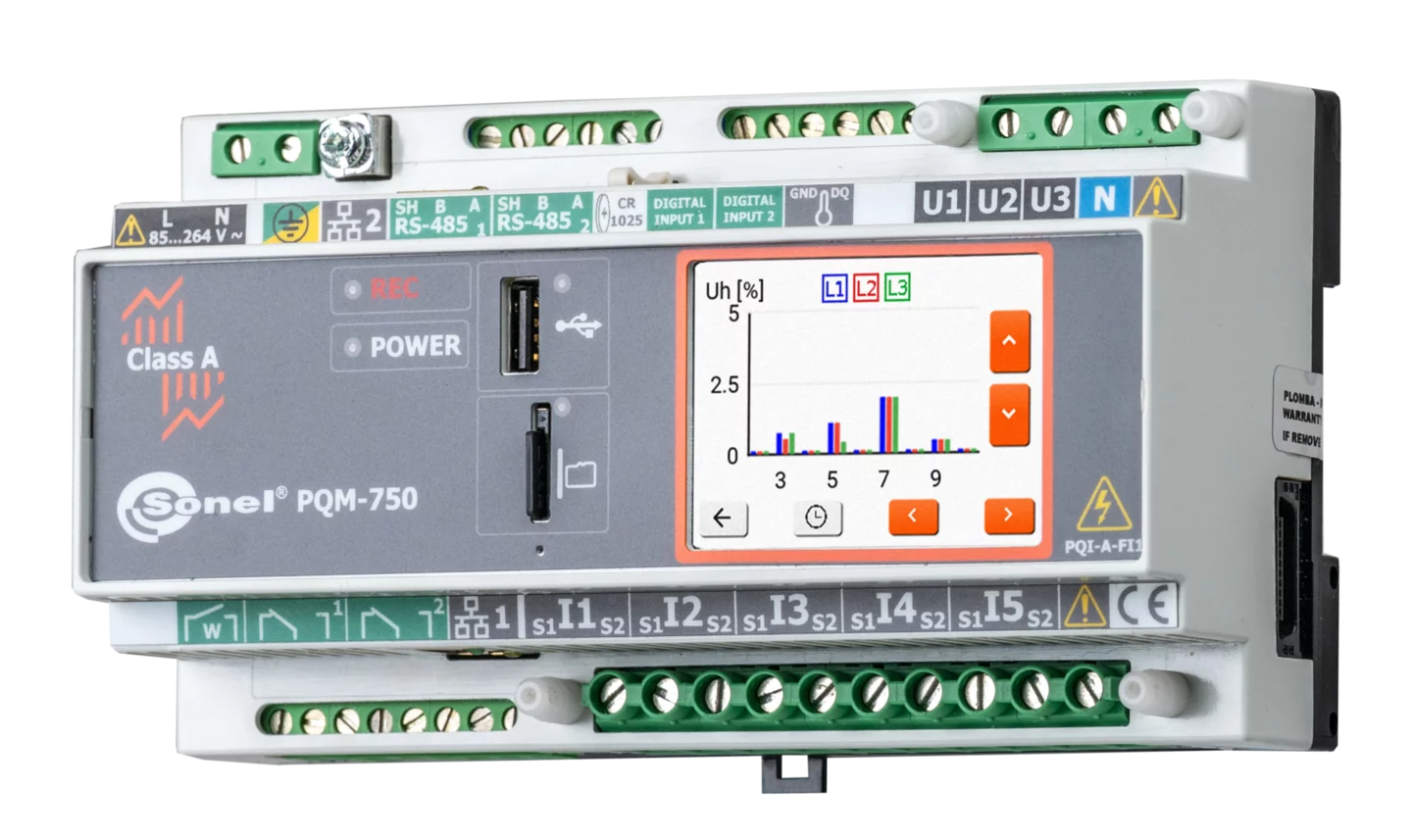

PQM-750

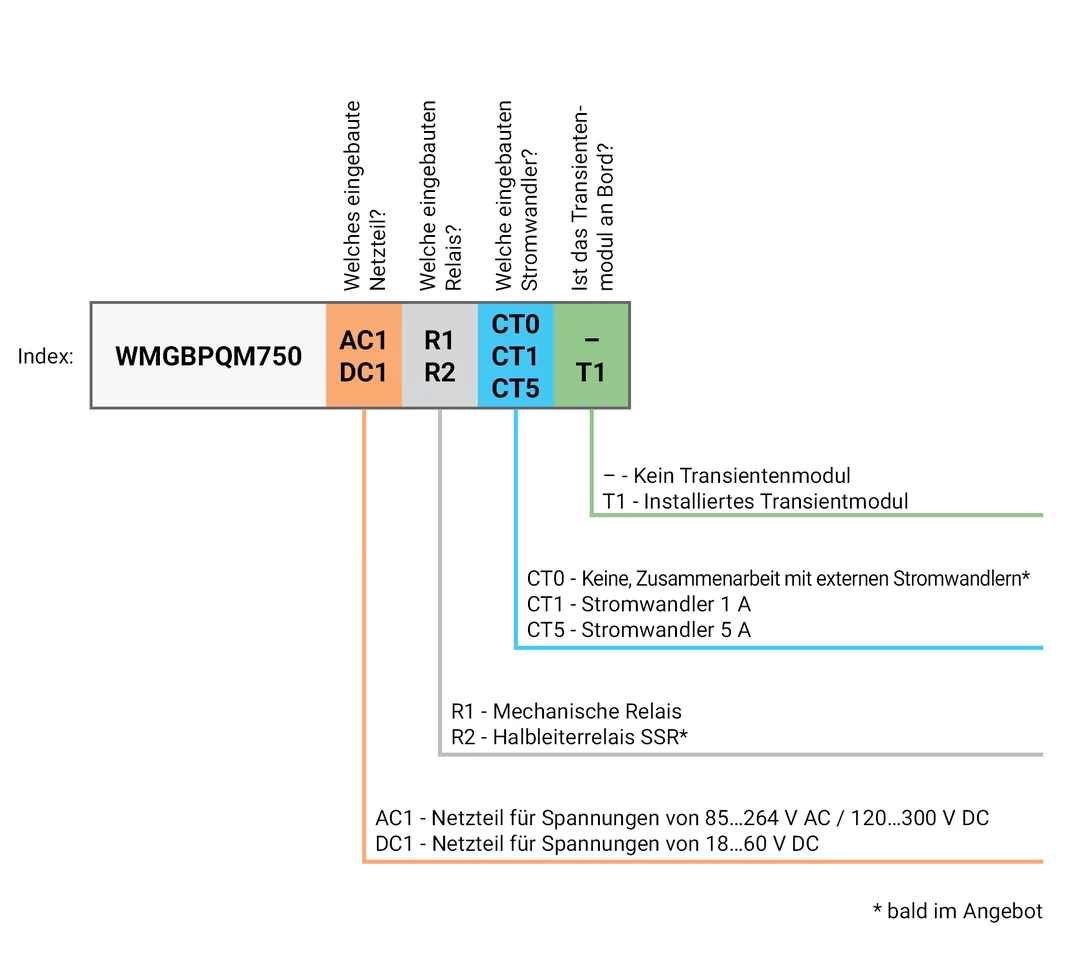

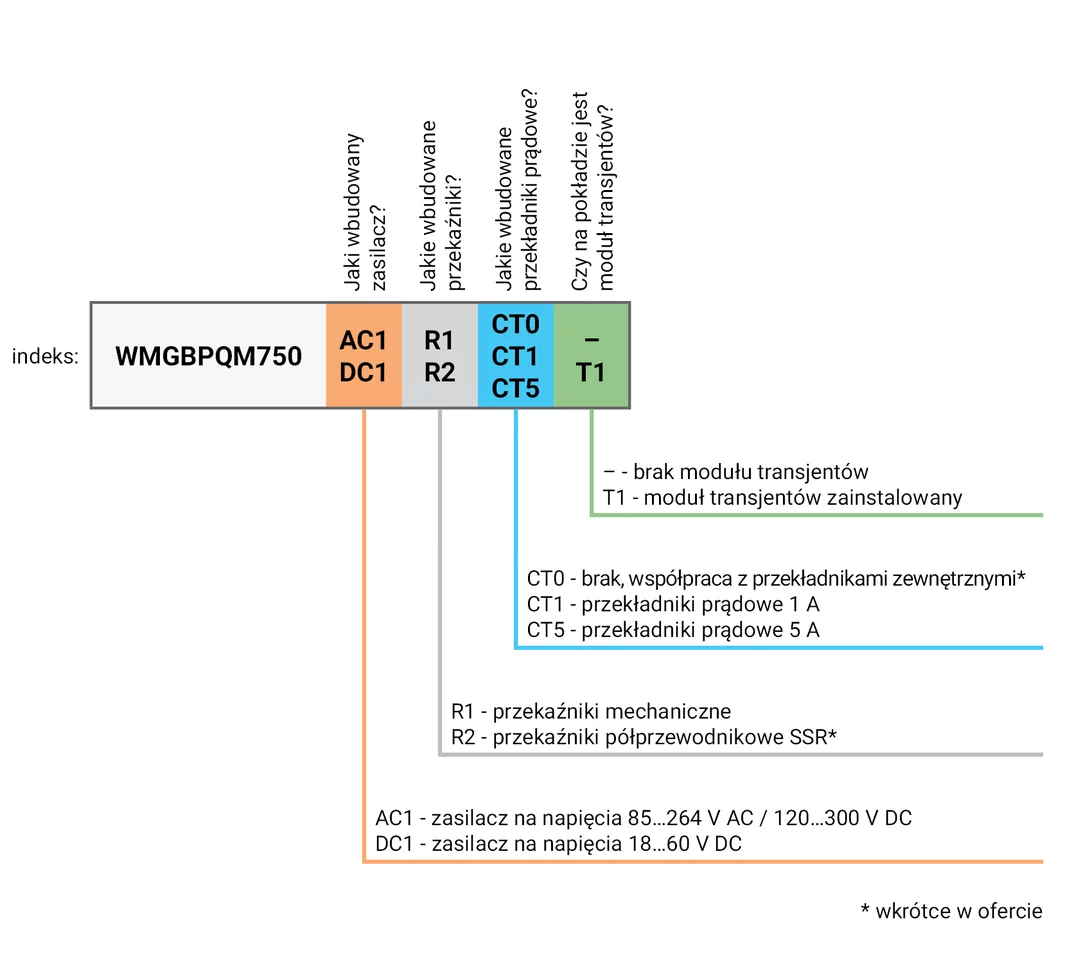

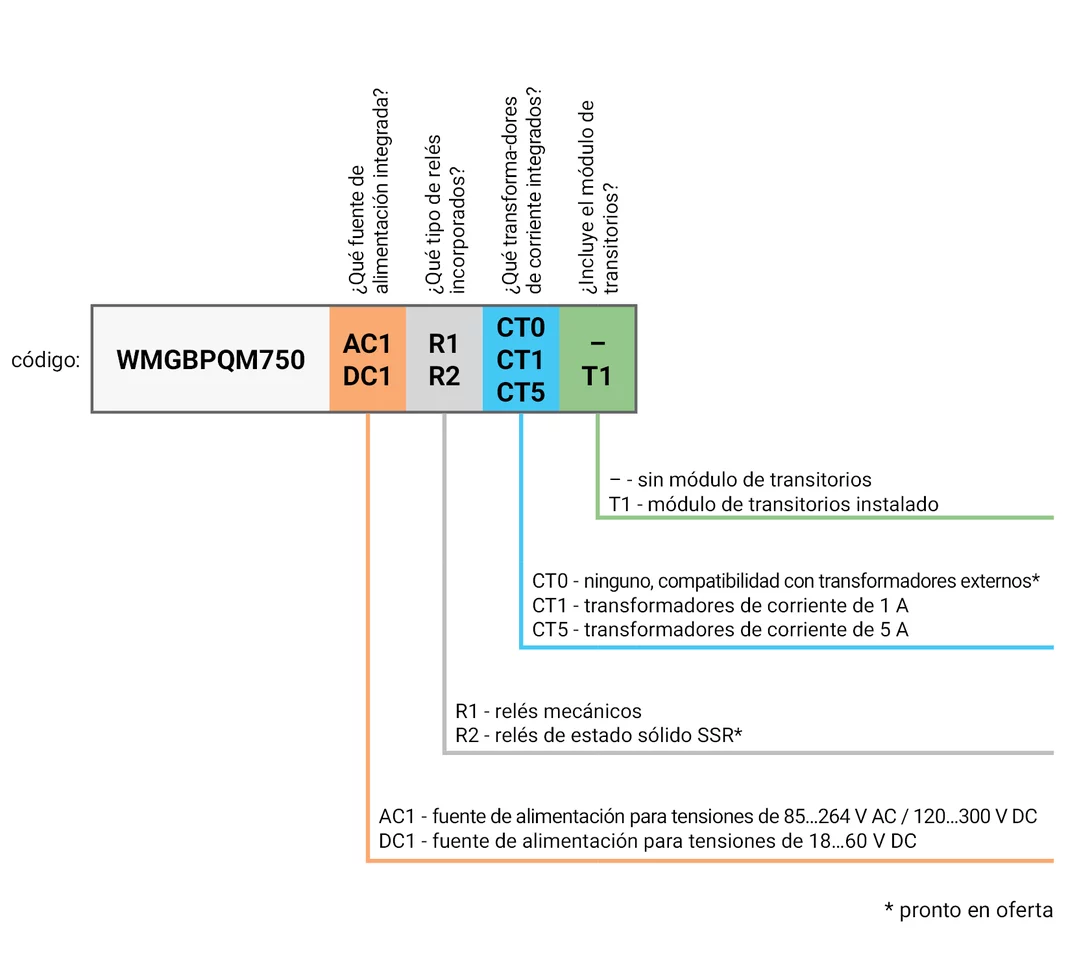

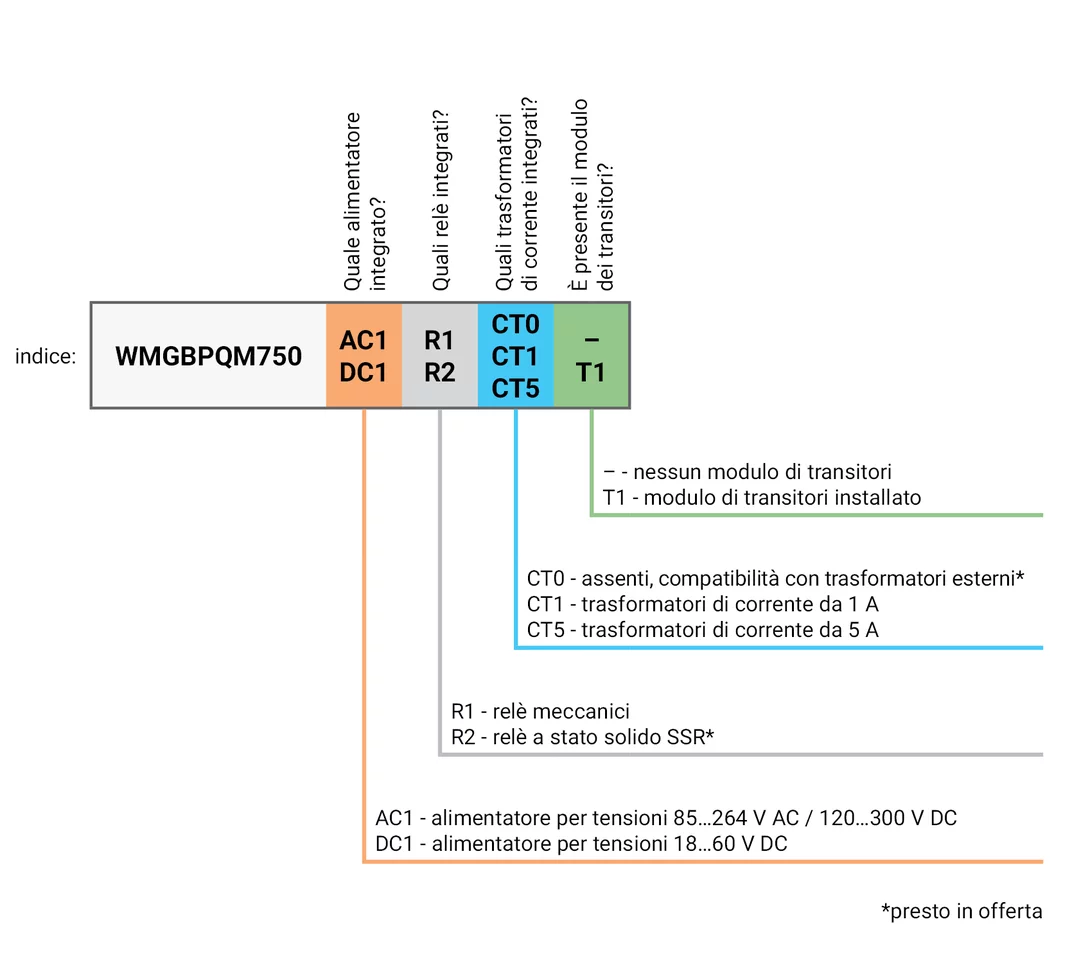

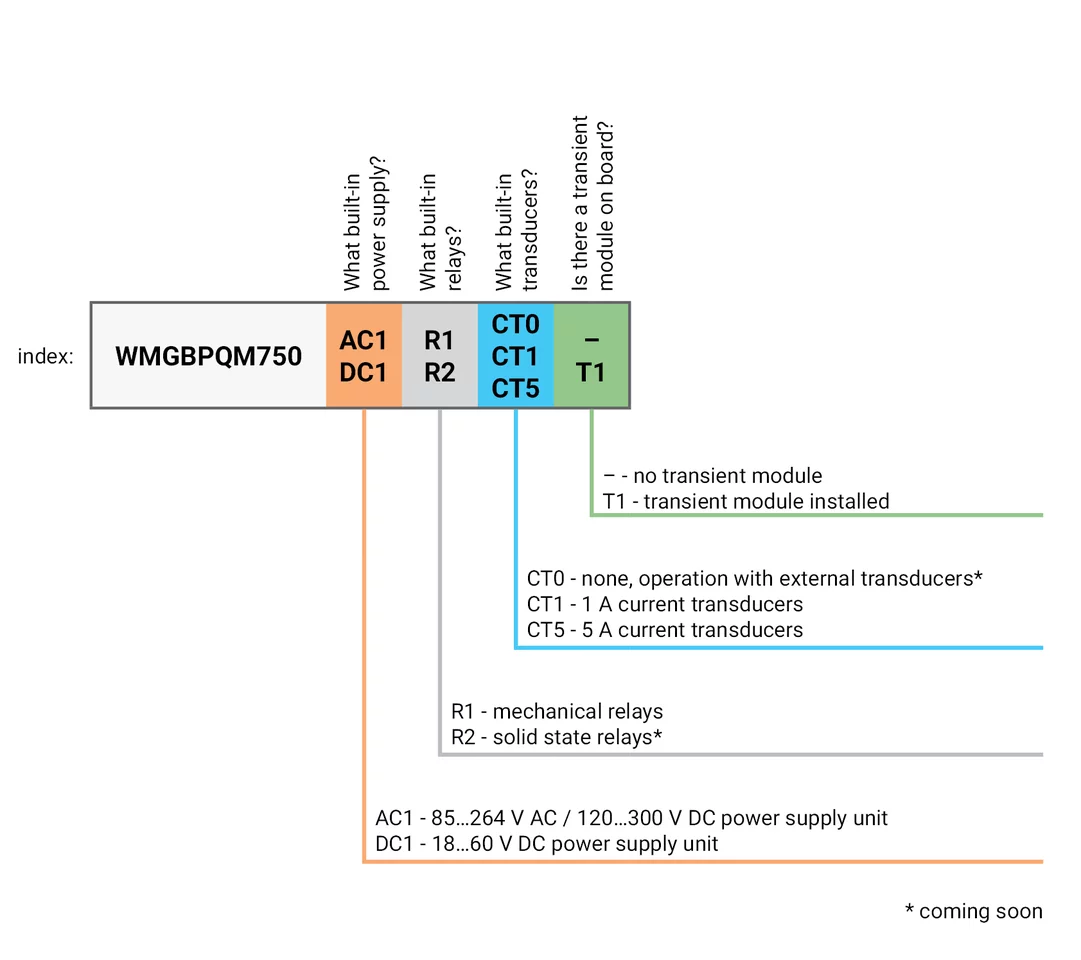

Analizator jakości zasilania (wersja AC1-R1-CT1)

Cechy

• Pełna klasa A wg IEC 61000-4-30, potwierdzona certyfikatem z akredytowanego laboratorium
• Wejścia napięciowe L1, L2, L3, N, E (5 zacisków)
• Prądy L1, L2, L3, N, E (5 przekładników)
• Wbudowane przekładniki prądowe 5 A lub 1 A albo wariant bez przekładników, za to współpracujący z przekładnikami zewnętrznymi*
• Możliwość pomiarów pośrednich z wynikami obliczeń dla strony pierwotnej
• Praca w sieciach 50 Hz, 60 Hz, 400 Hz
• Rejestracja zdarzeń napięciowych i prądowych wraz z przebiegami
• Wykonanie z lub bez modułu pomiaru transjentów
• Pomiar ponad 4000 parametrów
• Przetwornik analogowo-cyfrowy 24-bitowy
• Podstawowa częstotliwość próbkowania 80 kHz
• Monitoring zaburzeń przewodzonych w paśmie 2…150 kHz
• Dwa porty LAN, w tym jeden z opcją zasilania miernika PoE (Power over Ethernet)
• Wbudowany akumulator
• Dwa warianty zasilania sieciowego: wbudowany zasilacz 85…264 V AC (120…300 V DC) lub 18…60 V DC
• Pamięć 8 GB (karta microSD)
• Port USB do aktualizacji miernika i wymiany danych
• Dwa wejścia binarne, dwa wyjścia przekaźnikowe, dwa porty RS-485
• Wyjście przekaźnikowe monitorujące pracę analizatora (Watchdog)
• Wejście 1-wire dla czujników temperatury zewnętrznej

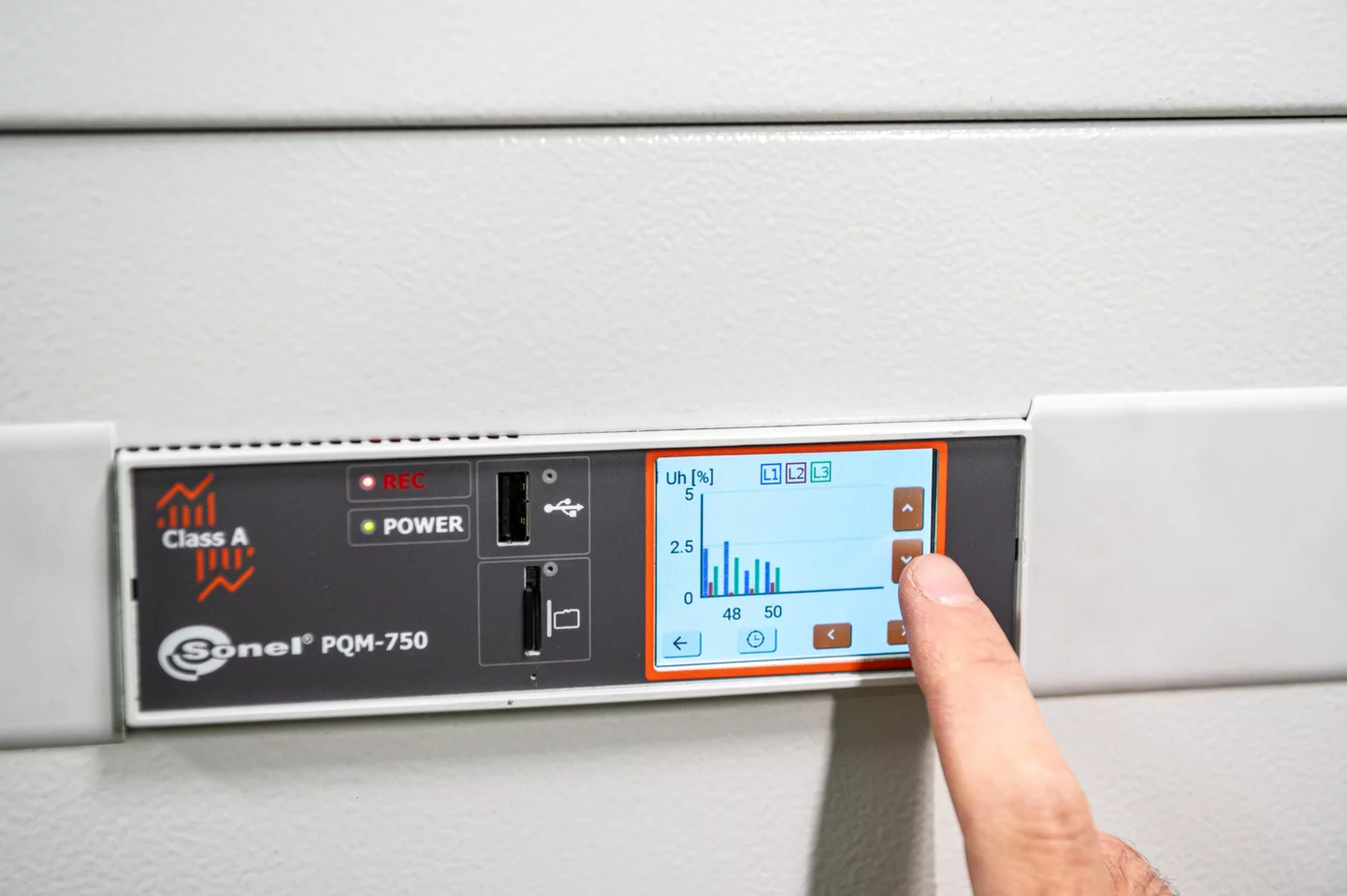

• Ekran dotykowy 2,4”

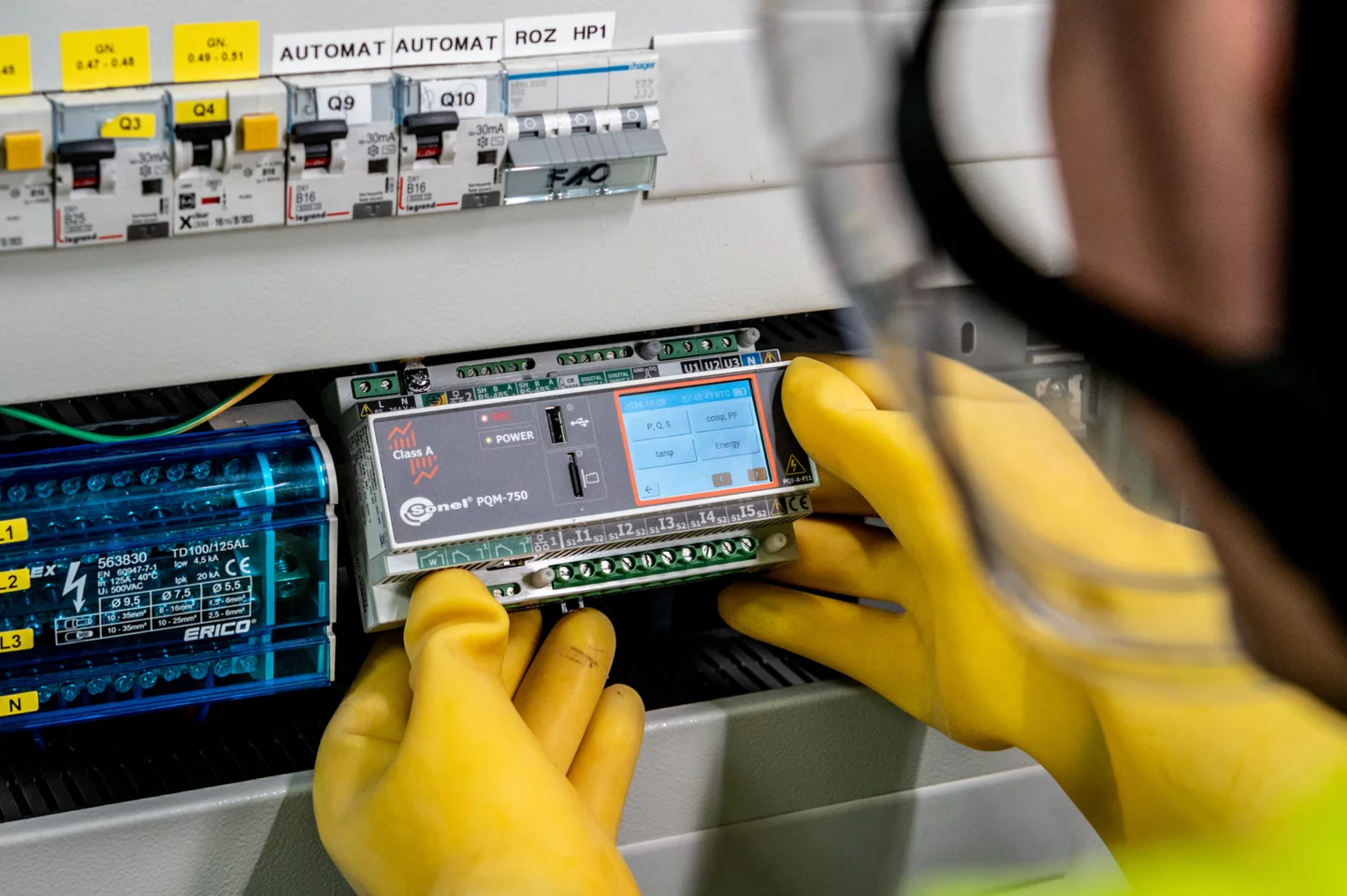

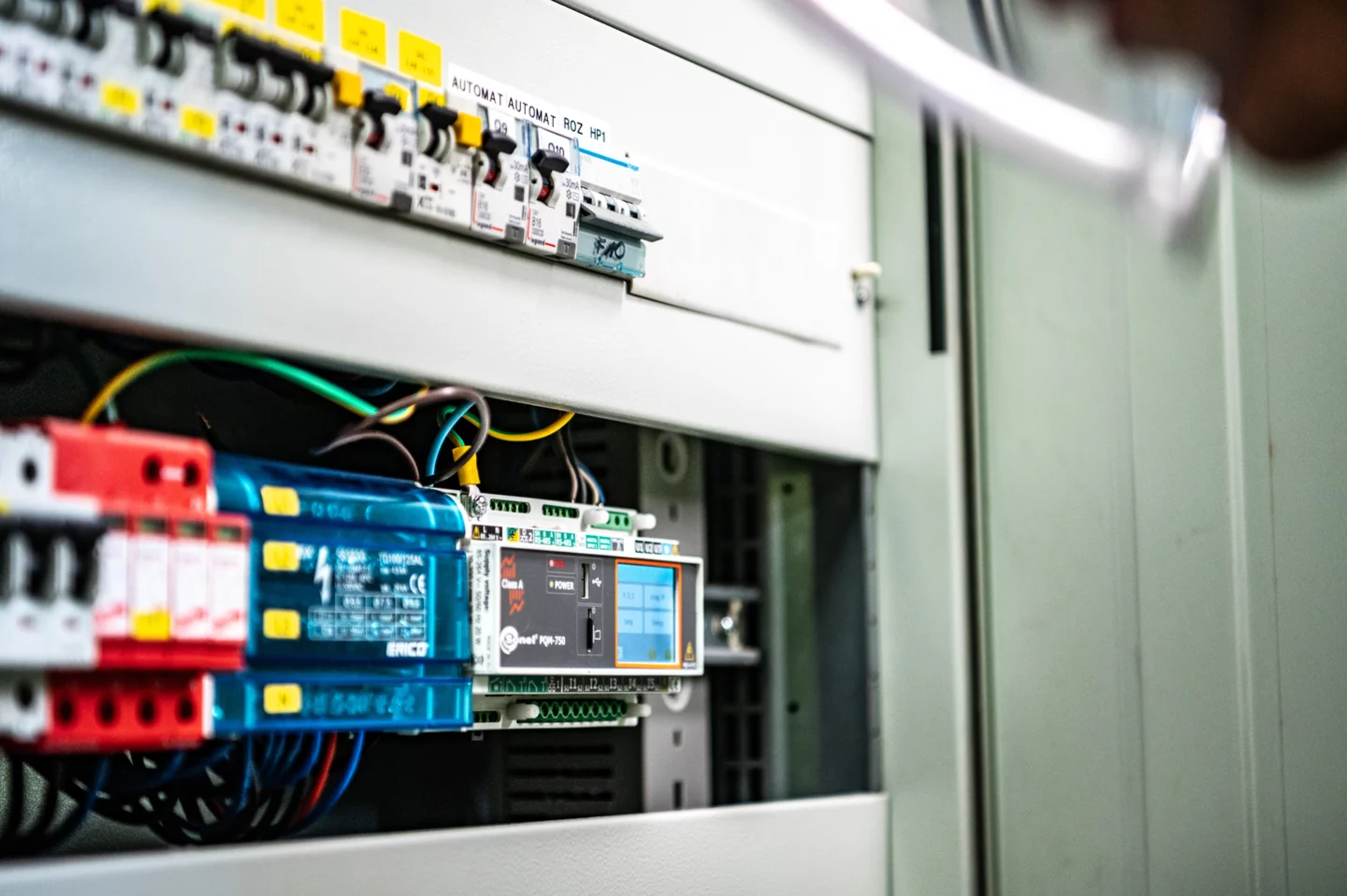

• Montaż na szynie DIN lub ścianie
• Szyna rozszerzeń umożliwiająca podłączenie różnych modułów zewnętrznych (np. GPS, LTE)

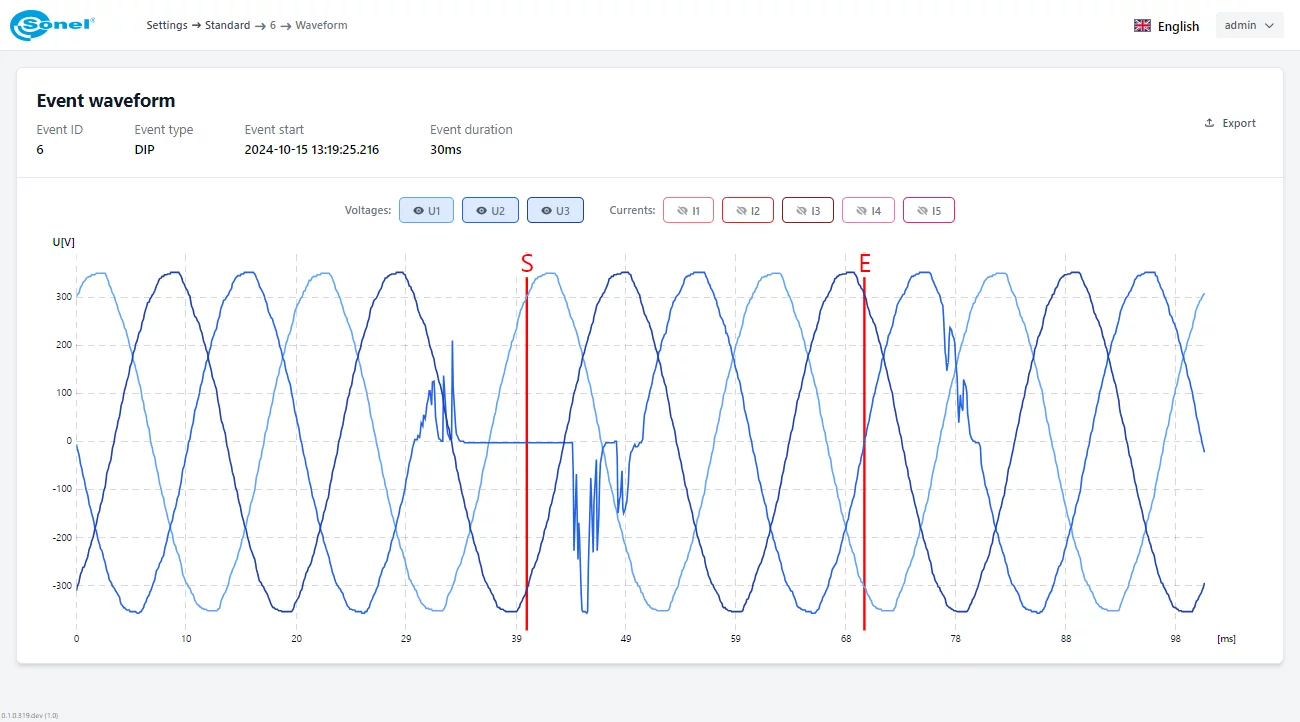

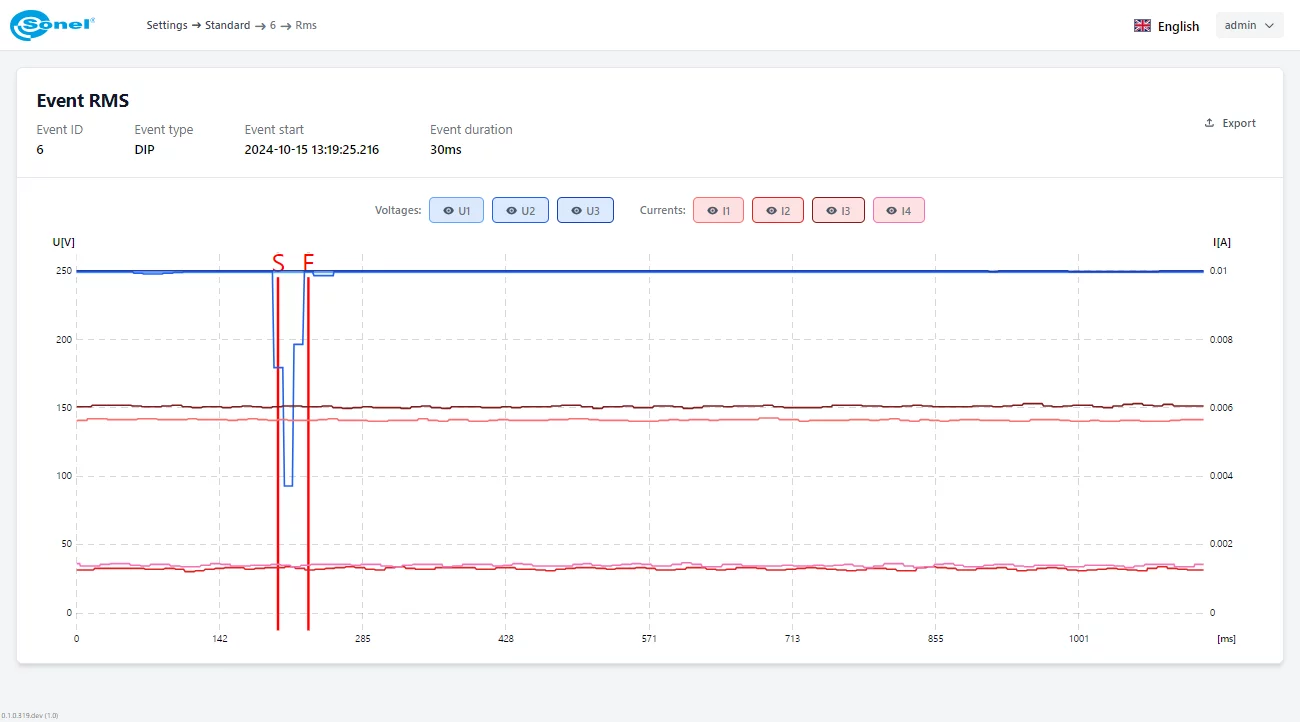

• Wbudowany serwer sieciowy, umożliwiający zaprogramowanie miernika, odczyt danych bieżących, podgląd listy zarejestrowanych zdarzeń wraz z wyświetleniem oscylogramu/RMS
• Synchronizacja czasu z wzorcem przez serwery NTP, IRIG-B (przez wbudowany RS-485)
• Opcjonalny moduł GPS i anteny GPS
• Kategoria pomiarowa CAT III 600 V (IV 300 V) dla wejść napięciowych
• Kategoria pomiarowa CAT III 300 V dla wejść prądowych
• Możliwość plombowania wejść prądowych i napięciowych

* wkrótce w ofercie

Cechy dodatkowe

Standardowe protokoły transmisyjne

• Modbus TCP/IP
• Modbus RTU
• IEC 61850
• PQdif

Interfejs sieciowy (webserwer)

• Dostęp do interfejsu z dowolnej przeglądarki internetowej

Modułowość

Przyrząd można rozbudować o dodatkowe protokoły komunikacyjne oraz funkcjonalności fizyczne i programowe.

• Moduł GPS z wyjściem IRIG-B i antena do modułu GPS (10 m / 20 m / 30 m)
• Moduł LTE GSM*
• Moduł I/O*
• Panel dotykowy LCD 7” do pełnej obsługi analizatora w miejscu zamontowania*

* wkrótce w ofercie

Mierzone parametry

Wbudowane oprogramowanie (interfejs sieciowy – webserwer) pozwala skonfigurować przyrząd oraz podejrzeć dane bieżące. Umożliwia pomiar poniższych parametrów.

• Napięcie fazowe skuteczne U dla L1, L2, L3+N/PE
• Napięcia międzyfazowe skuteczne U dla L12, L23, L31
• Prądy skuteczne I wszystkich faz + N + PE
• Współczynnik szczytu CF napięć i prądów
• Częstotliwość f sieci L1
• Moc czynna P dla L1, L2, L3
• Moc czynna P1 (wydzielona 50 Hz) dla L1, L2, L3
• Moc bierna Q dla L1, L2, L3
• Moc bierna Q1 (wydzielona 50 Hz) dla L1, L2, L3
• Moc pozorna S dla L1, L2, L3
• Moc pozorna S1 (wydzielona 50 Hz) dla L1, L2, L3
• Moc całkowita trójfazowa P_3F, Q_3F, S_3F
• Moc całkowita trójfazowa P1_3F, Q1_3F, S1_3F
• cosφ dla L1, L2, L3, cosφ_3F
• Współczynnik mocy PF dla L1, L2, L3, PF_3F
• tgφ dla L1, L2, L3, tgφ_3F
• Moc odkształceń D dla L1, L2, L3
• Moc całkowita odkształceń trójfazowa D_3F
• Współczynnik mocy odkształceń DPF dla L1, L2, L3
• Kształt napięć i prądów fazowych dla zdarzeń

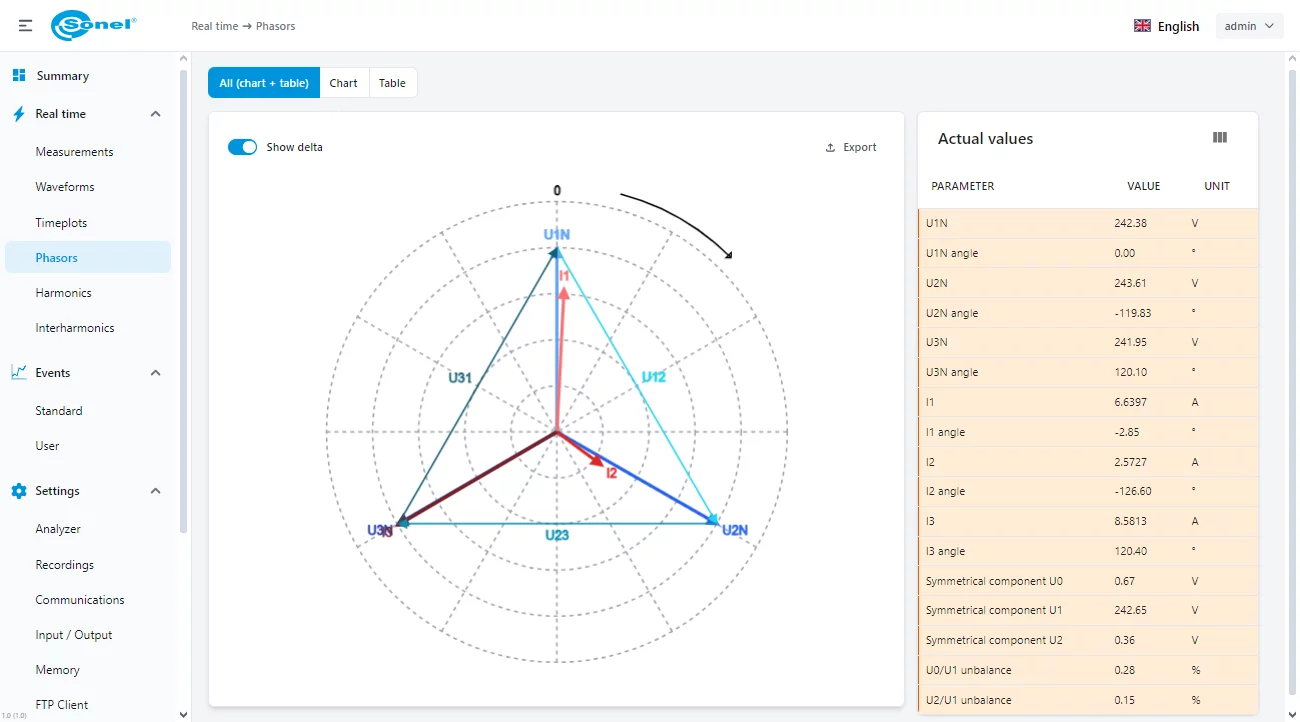

• Wykresy fazowe dla prądów i napięć
• Energia czynna dla L1, L2, L3 – pobrana E_P+ lub oddana E_P-
• Energia czynna trójfazowa – pobrana E_P3F+ lub oddana E_P3F-
• Energia bierna indukcyjna dla L1, L2, L3 dla poboru – E_QL+
• Energia bierna pojemnościowa dla L1, L2, L3 dla poboru – E_QC+
• Energia bierna trójfazowa dla poboru – indukcyjna E_QL3F+ i pojemnościowa E_QC3F+
• Energia pozorna dla L1, L2, L3 – E_S
• Energia pozorna trójfazowa E_S3F
• Harmoniczne h_n do 256-tej w prądzie i napięciu
• Interharmoniczne do 256-tej w prądzie i napięciu
• Kąty pomiędzy harmonicznymi prądu i napięcia
• Monitorowanie pasma 2…150 kHz
• Składowe napięć fazowych U_DC
• Udziały harmonicznych prądów i napięć względem wartości RMS (%) – h_nR
• Udziały harmonicznych prądów i napięć względem harmonicznej podstawowej h1 (%) – h_nF
• THD_R dla napięć i prądów liczone względem wartości RMS (%)
• THD_F dla napięć i prądów liczone względem harmonicznej podstawowej (%)
• TID_R dla napięć i prądów liczone względem wartości RMS (%)
• TID_F dla napięć i prądów liczone względem harmonicznej podstawowej (%)
• Moce czynne i bierne harmonicznych
• Współczynnik K dla I₁, I₂, I₃, I_N
• Współczynnik (Europa) Factor K
• Składowe symetryczne napięcia: zerowa U₀, zgodna U₁, przeciwna U₂
• Wartości napięć (V, %) składowych harmonicznych kolejności zgodnej (1, 4, 7,…), przeciwnej (2, 5, 8,…), zerowej (3, 6, 9,…)
• Składowe symetryczne prądu: zerowa I₀, zgodna I₁, przeciwna I₂
• Wartości prądów (A, %) składowych harmonicznych kolejności zgodnej (1, 4, 7,…), przeciwnej (2, 5, 8,…), zerowej (3, 6, 9,…)
• Współczynnik migotania światła krótkotrwały P_st
• Współczynnik migotania światła długotrwały P_lt
• Współczynnik asymetrii napięć
• Współczynnik asymetrii prądów
• Transjenty U do 6000 V
• Sygnały sterujące
• Temperatury: Tw (wewnętrzna analizatora), Tz1…Tz4 (1-wire)

Normy

Przyrząd wykonany w klasie A normy IEC 61000-4-30. Przyrząd jest zgodny z:

• Normy dotyczące produktów:
  • IEC 62586-1 – Pomiar jakości energii elektrycznej w sieciach zasilających – Część 1: Przyrządy do pomiaru jakości energii (PQI)
  • IEC 62586-2 – Pomiar jakości energii elektrycznej w sieciach zasilających – Część 2: Badania funkcjonalne oraz wymagania dotyczące niepewności
• Normy dotyczące pomiaru parametrów sieci:
  • IEC 61000-4-30 – Kompatybilność elektromagnetyczna (EMC) – Metody badań i pomiarów – Metody pomiaru jakości energii
  • IEC 61000-4-7 – Kompatybilność elektromagnetyczna (EMC) – Metody badań i pomiarów – Ogólny przewodnik dotyczący pomiarów harmonicznych i interharmonicznych oraz stosowanych do tego celu przyrządów pomiarowych dla sieci zasilających i przyłączonych do nich urządzeń
  • IEC 61000-4-15 – Kompatybilność elektromagnetyczna (EMC) – Metody badań i pomiarów – Miernik migotania światła – Specyfikacja funkcjonalna i projektowa
  • EN 50160 – Parametry napięcia zasilającego w publicznych sieciach rozdzielczych
• Normy bezpieczeństwa:
  • IEC 61010-1 – Wymagania bezpieczeństwa dotyczące elektrycznych przyrządów pomiarowych, automatyki i urządzeń laboratoryjnych – Część 1: Wymagania ogólne
  • IEC 61010-2-030 – Wymagania bezpieczeństwa dotyczące elektrycznych przyrządów pomiarowych, automatyki i urządzeń laboratoryjnych – Część 2-030: Wymagania szczegółowe dotyczące urządzeń zawierających obwody badawcze lub pomiarowe
• Normy dotyczące kompatybilności elektromagnetycznej:
  • EN 55032 – Kompatybilność elektromagnetyczna urządzeń multimedialnych – Wymagania dotyczące emisji
  • IEC 61000-6-5 – Kompatybilność elektromagnetyczna (EMC) – Część 6-5: Normy ogólne – Odporność urządzeń wykorzystywanych w środowisku elektrowni i stacji elektroenergetycznej
