Tragbarer Netzanalysator

Der Analysator der Netzqualität Sonel PQM-707 ist ein mobiles Gerät zur Messung und Analyse der Stromversorgung. Es handelt such um ein autonomisches und vielseitiges Messgerät, mit dem man Parameter des Energieversorgungsnetzes messen und analysieren kann (DC und 50/60 Hz). Die geprüften Parameter können dann im Speicher des Gerätes aufgezeichnet werden. Das Gerät führt Messungen in der S-Klasse gemäß den Anforderungen der Norm IEC 61000-4-30 aus und sichert hochpräzise Messwerte. Der PQM-707 verfügt über das in dieser Klasse der Analysatoren Touchscreen von 7 Zoll Diagonale, was zu einer hohen Lesbarkeit und ergonomischen Handhabung führt. Der eingebaute Lithium-Ionen-Akku garantiert einen effizienten Betrieb über eine langen Zeitraum, ohne dass das Gerät an externe Stromversorgung angeschlossen werden muss.

Merkmale

7” Touchscreen – ergonomische und intuitive grafische Benutzeroberfläche.
Über 10 Jahre Aufzeichnungszeit möglich.
Messkategorie CAT IV 600 V – hohe Sicherheit.
Alle Parameter nach Klasse S – hohe Genauigkeit der Messungen.
Li-Ion-Akku – höhere Mobilität.
Spannungsversorgung aus dem gemessenen Netz – Zuverlässigkeit der Messungen.
Wechselbare Speicherkarte – Aufzeichnung von Daten ohne Einschränkungen.
Schnelle Einrichtung und Berichterstellung – einfache Bedienung.
Auswertungen mit der Desktop-Software Sonel Analysis – erweiterte Datenanalyse.7” Touchscreen – ergonomische und intuitive grafische Benutzeroberfläche.
Über 10 Jahre Aufzeichnung.
CAT IV 600 V Messkategorie – hohe Sicherheit.
Alle Parameter nach Klasse S – hohe Genauigkeit der Messungen.
Li-Ion-Akku – höhere Mobilität.
Spannungsversorgung aus dem gemessenen Netz – Zuverlässigkeit der Messungen.
Wechselbare Speicherkarte – Aufzeichnung von Daten ohne Einschränkungen.
Schnelle Einrichtung und Berichterstellung – einfache Bedienunge.
Auswertungen mit der Desktop-Software Sonel Analysis – erweiterte Datenanalyse.

Gemessene Parameter

Einschaltstrom.
Wirkungsgrad des Wechselrichtern.
Spannungen L1, L2, L3, N, PE (fünf Messeingänge) – Durchschnittswerte, min. Werte, max. Werte, Momentanwerte im Bereich von bis 760 V, kompatibel mit Spannungswandlern.
Ströme L1, L2, L3, N (vier Messeingänge) – Durchschnittswerte, min. Werte, max. Werte, Momentanwerte im Bereich von bis 6 kA (je nach verwendeter Messzange*), kompatibel mit Stromwandlern.
Crest Faktor (Scheitelfaktoren) von Strom (CFI) und Spannung (CFU).
Frequenz im Bereich von 40 Hz bis 70 Hz.
Wirkleistung (P), Blindleistung (Q), Verzerrungsleistung (D), Scheinleistung (S) mit Angabe der Art der Blindleistung (kapazitiv, induktiv).
Wirkenergie (E_P), Blindenergie (E_Q), Scheinenergie (E_S).
Leistungsfaktor (Power Factor), cosφ, tgφ.
Bis zur 50. Harmonischen in Spannung und Strom.
Ereignisprotokollierung für Strom und Spannung zusammen mit Oszillogrammen und Halbperioden-RMS-Diagrammen.
Energiekostenrechner.
...und vieles mehr.
Alle Parameter entsprechend der Klasse S gemäß IEC 61000-4-30.

*Stromzangen sind optionales Zubehör und müssen separat erworben werden.

Analyse an folgenden Netzen

Nennfrequenz 50/60 Hz
Nennspannung: 58/100 V, 64/110 V, 110/190 V, 115/200 V, 120/208 V, 127/220 V, 133/230 V, 220/380 V, 230/400 V, 240/415 V, 254/440 V, 290/500 V, 400/690 V
DC Netze
Unterstützte Netzformen:
- 1-phasig
- 2-phasig mit N-Leiter,
- 3-phasig Stern mit und ohne N-Leiter
- 3-phasig Delta
- 3-phasig – Stern ohne N-Leiter im Aron-System
- 3-phasig – Delta im Aron-System
- mit Spannungs- und Stromwandlern

Eigenschaften

Der PQM-707 ist ein autonomes Messgerät, das vielseitige Messungen, Analysen und Aufzeichnungen von Parametern des Versorgungsnetzes (Gleichstrom und 50/60 Hz) ermöglicht. Alle Parameter werden gemäß I/A/W-Klasse S der Norm IEC 61000-4-30 gemessen, wodurch eine hohe Messgenauigkeit gewährleistet ist. Das 7-Zoll-Farb-Touchdisplay – der größte in dieser Klasse von Analysatoren! – ermöglicht eine intuitive und ergonomische Bedienung. Dank des integrierten Lithium-Ionen-Akkus ermöglicht der Analysator ein effizientes Arbeiten während der Messung, ohne dass ein externes Netzteil angeschlossen werden muss.

Daten anzeigen

Der Analysator ist mit einem gut lesbaren Farb-Touchdisplay ausgestattet. Seine Auflösung von 800 x 480 Pixel bietet sowohl hohen Komfort bei der Verwendung der Benutzeroberfläche als auch eine gute Lesbarkeit der Messergebnisse. Der mitgelieferte Stift ermöglicht die Bedienung mit Isolierhandschuhen.

Anwendungsbereiche

Der Analysator richtet sich an einen sehr breiten Nutzerkreis, insbesondere an Instandhalter. Dank seiner Mobilität und Autonomie können alle Probleme, die in den Versorgungsnetzen auftreten, vor Ort diagnostiziert werden. Der Analysator kann in praktisch allen Arten von Netzen mit einer Nennspannung von 54 V bis 760 V – direkt oder indirekt über Wandler verwendet werden. Der PQM-707 kann im Bereich der professionellen Energietechnik, bei Instandhaltungsdiensten in Industrieanlagen sowie bei Dienstleistern eingesetzt werden, die sich auf die Netzanalyse spezialisiert haben.

Robustes und praktisches Gehäuse

Das Gehäuse wurde so konzipiert, dass das Touchdisplay und alle Mess- und Kommunikationsanschlüsse leicht zugänglich sind. Der aufklappbare Deckel schützt das Display vor Beschädigungen. Dank der Schutzart IP51 kann das Gerät auch unter schwierigen Bedingungen eingesetzt werden – Staub und Spritzwasser sind kein Problem.

SONEL ANALYSIS

Sonel Analysis Software – Anwendung, die als Standardzubehör geliefert wird und für die Arbeit mit Analysatoren der PQM-Serie unverzichtbar ist. Je nach verwendetem Analysator ermöglicht die Software:

Konfiguration des Analysators,
Auslesen von Daten aus dem Logger,
Vorschau der Netzwerkparameter in Echtzeit (über ein GSM-Modem),
Löschen von Daten im Analysator,
Darstellung der Daten in Tabellen,
Darstellung der Daten in Diagrammen,
Datenanalyse und Erstellung von Berichten gemäß EN 50160 (Berichte) und anderen benutzerdefinierten Referenzbedingungen – auch für PV-Kleinstanlagen bis 50 kW, eine Aufschlüsselung für Wirkleistungszustände P>0, P<0 und P=0 unter Berücksichtigung der Graphen Q₁=f(U₁/U_n) und cosφ=f(P/P_n),
Unabhängige Unterstützung mehrerer Analysatoren,
Firmware-Updates für Analysatoren.

Die Software ermöglicht das Auslesen ausgewählter Parameter und deren Visualisierung in Echtzeit. Diese Parameter werden unabhängig von der auf der Speicherkarte gespeicherten Registrierung gemessen. Der Benutzer kann folgendes anzeigen:

Diagramme des Spannungs- und Stromverlaufs (Oszilloskop),
Diagramme von Spannung und Strom im Zeitverlauf,
Phasendiagramm,
Messungen mehrerer Parameter,
Oberschwingungen und Oberschwingungsleistungen (mit Schätzung der Richtung der Oberschwingungen),
Zwischenharmonische.

Der Bericht kann gemäß EN 50160, IEEE 519, NEC 220.87 und den Normen der folgenden Länder erstellt werden, unter anderem: Polen, Australien, Russland, Chile, Moldawien, Ecuador. Die vollständige Liste der Normen finden Sie in der Software.

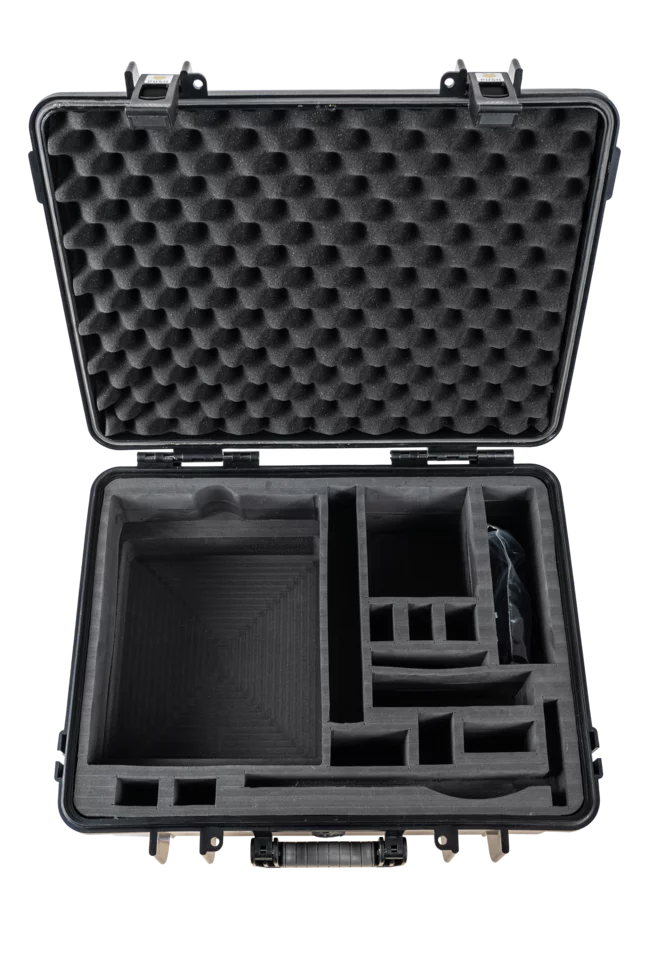

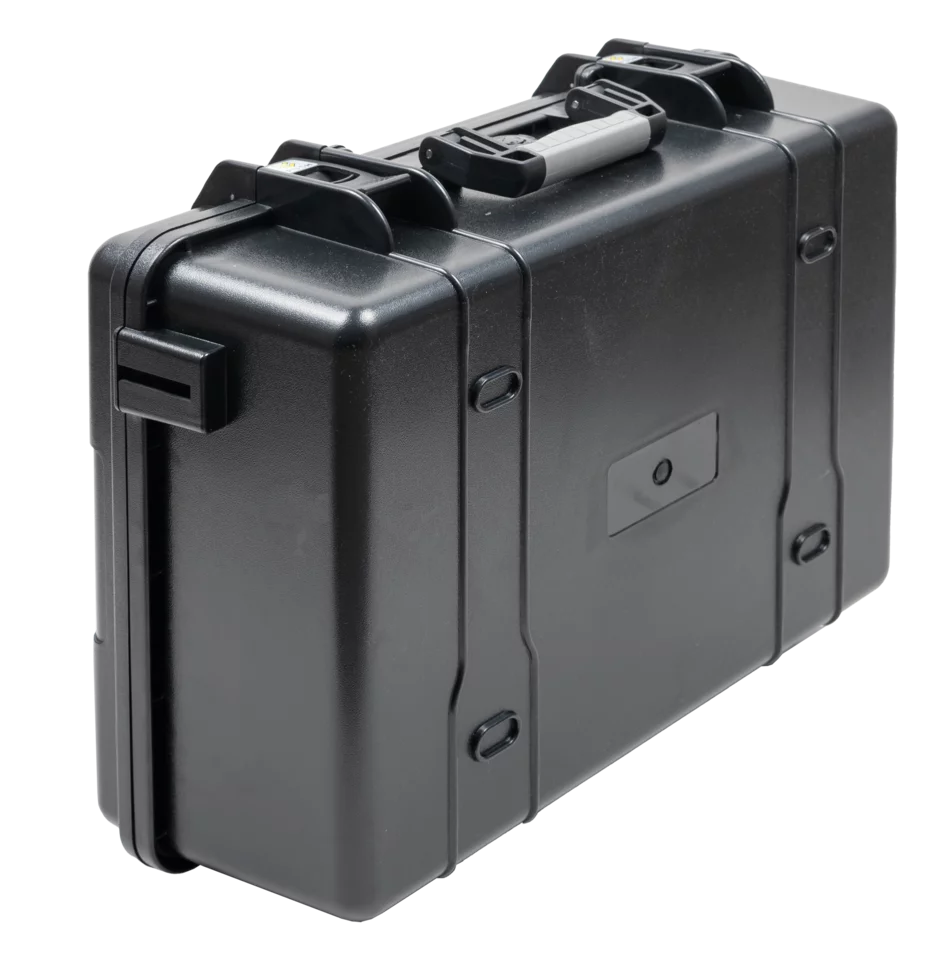

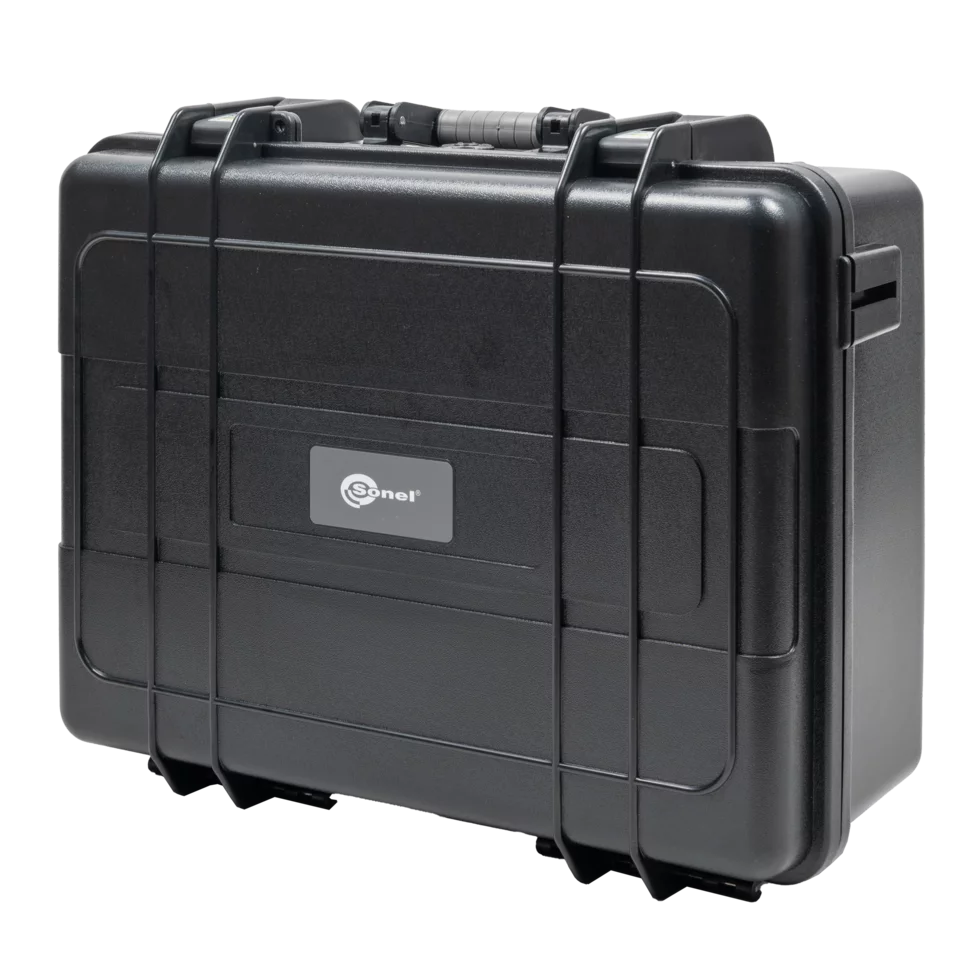

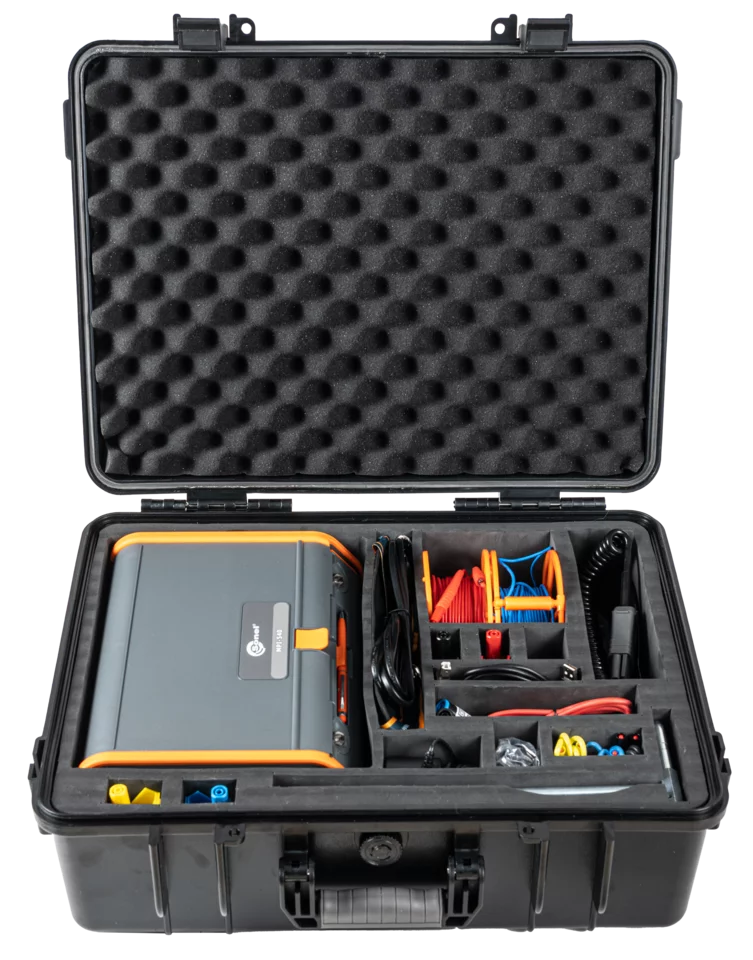

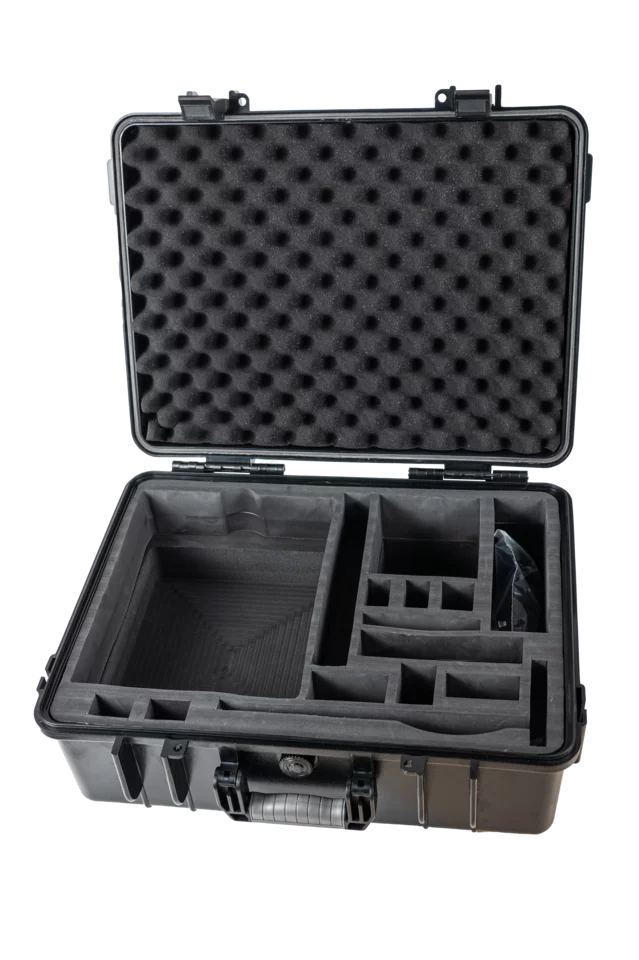

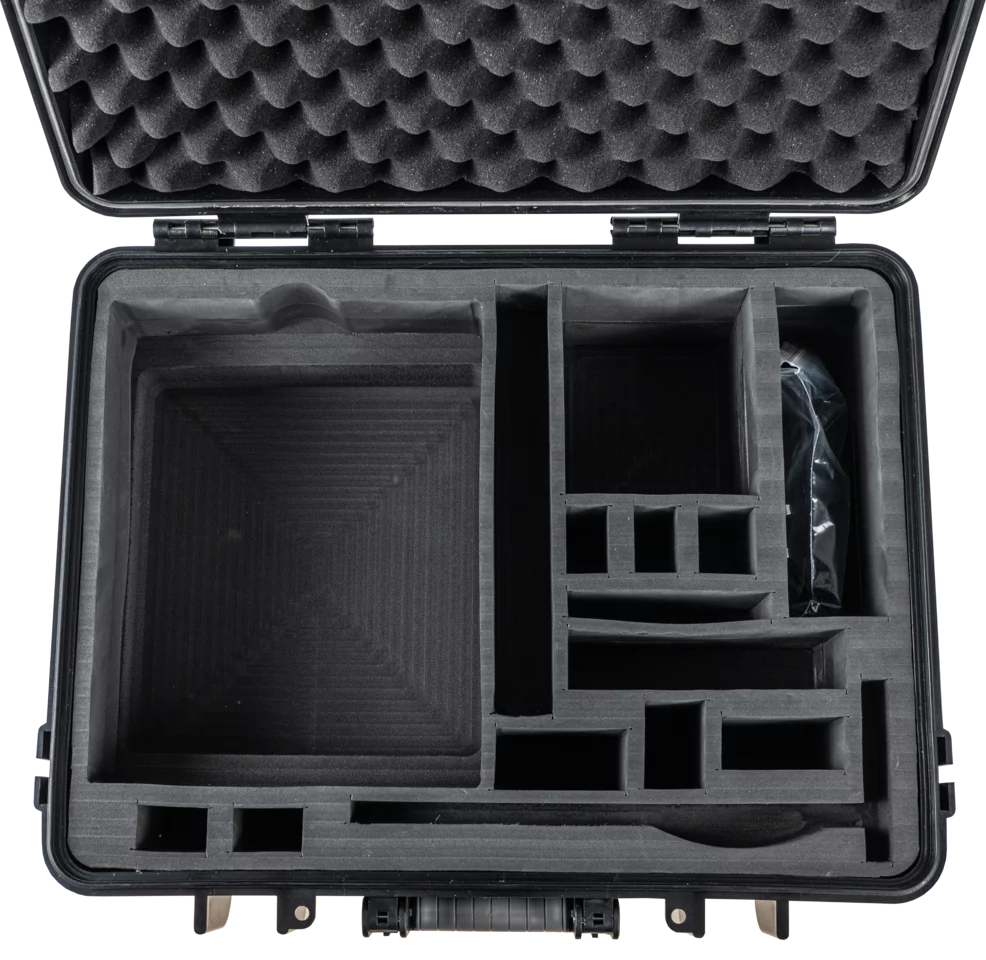

XL-12 Twarda walizka
