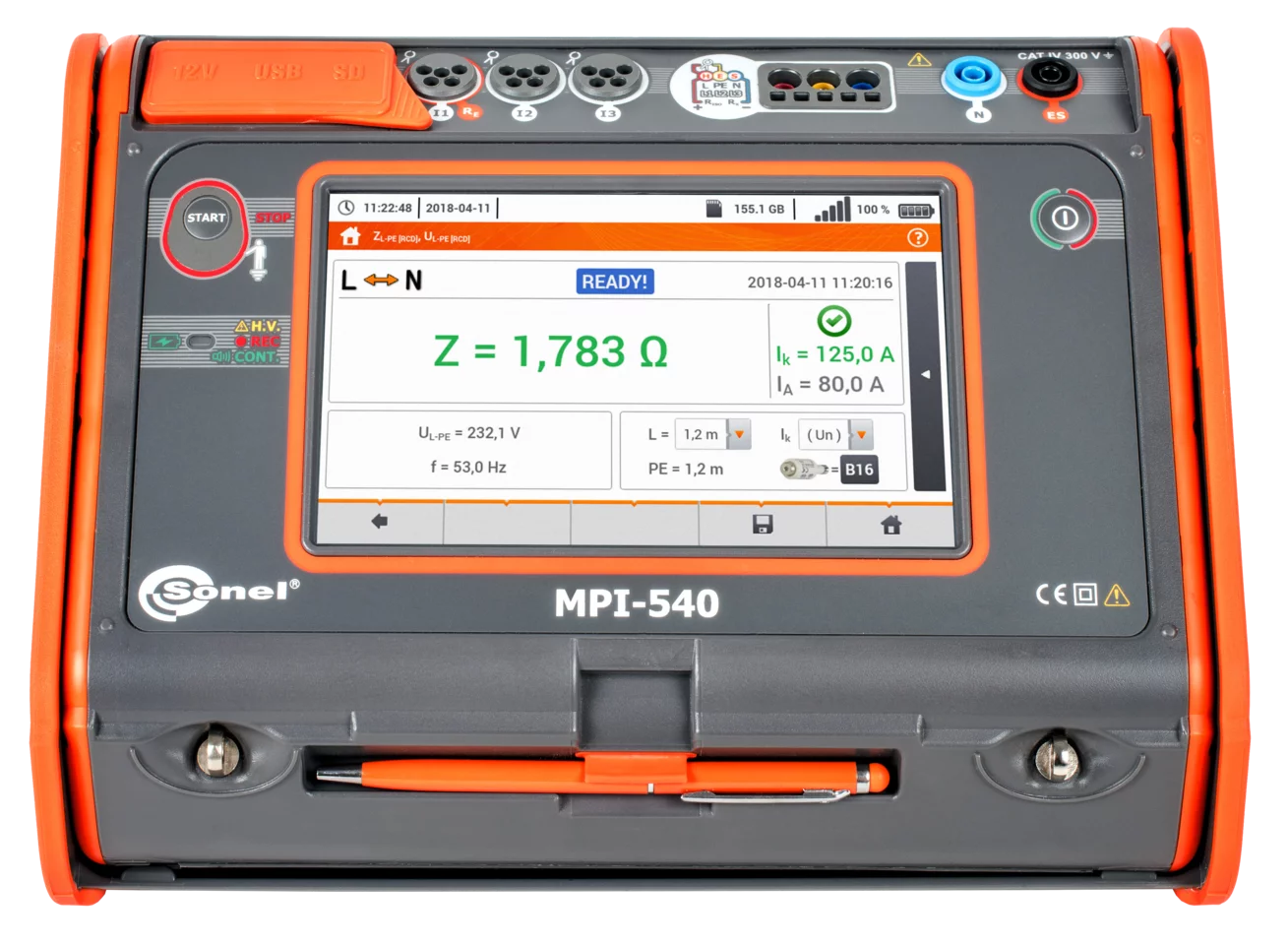

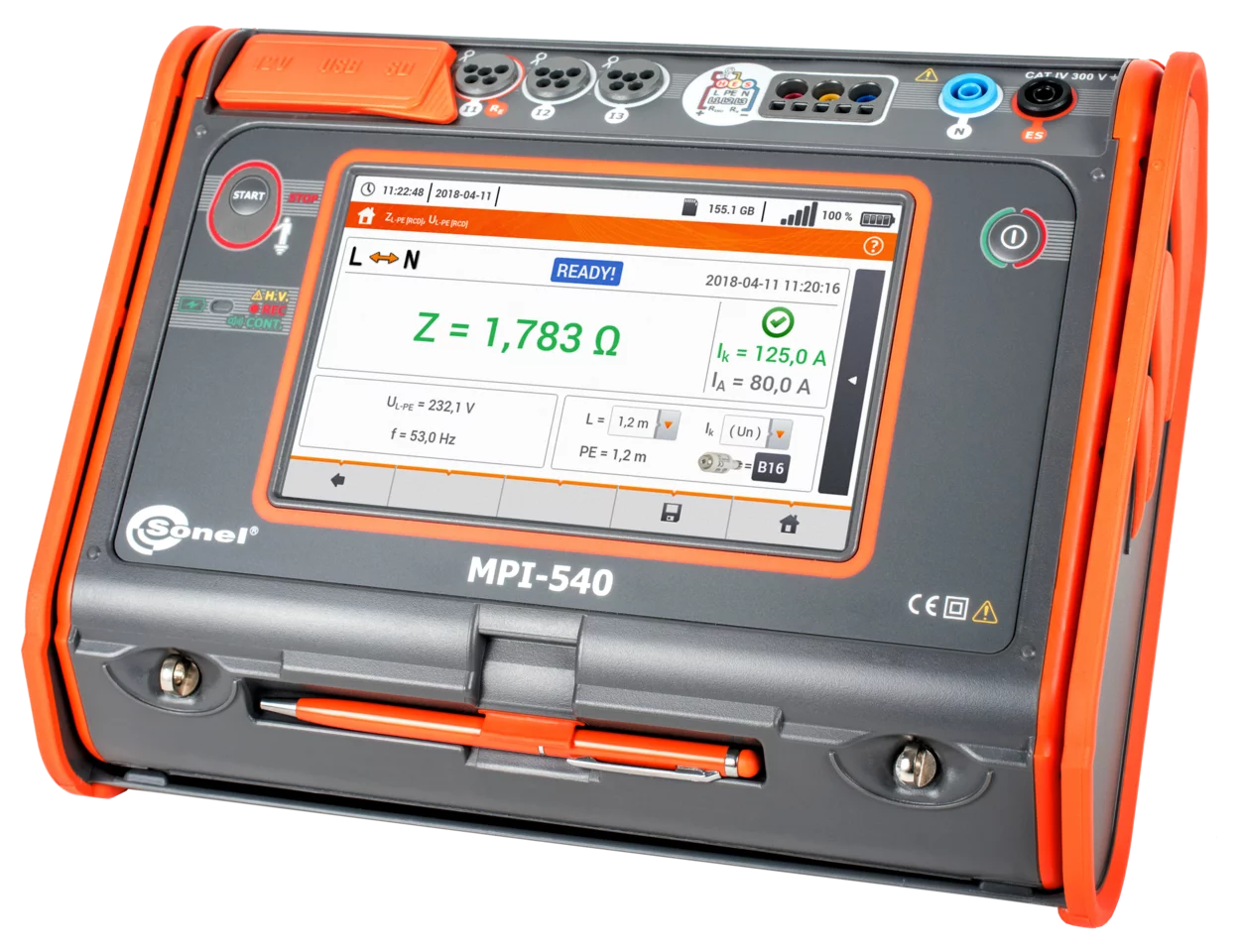

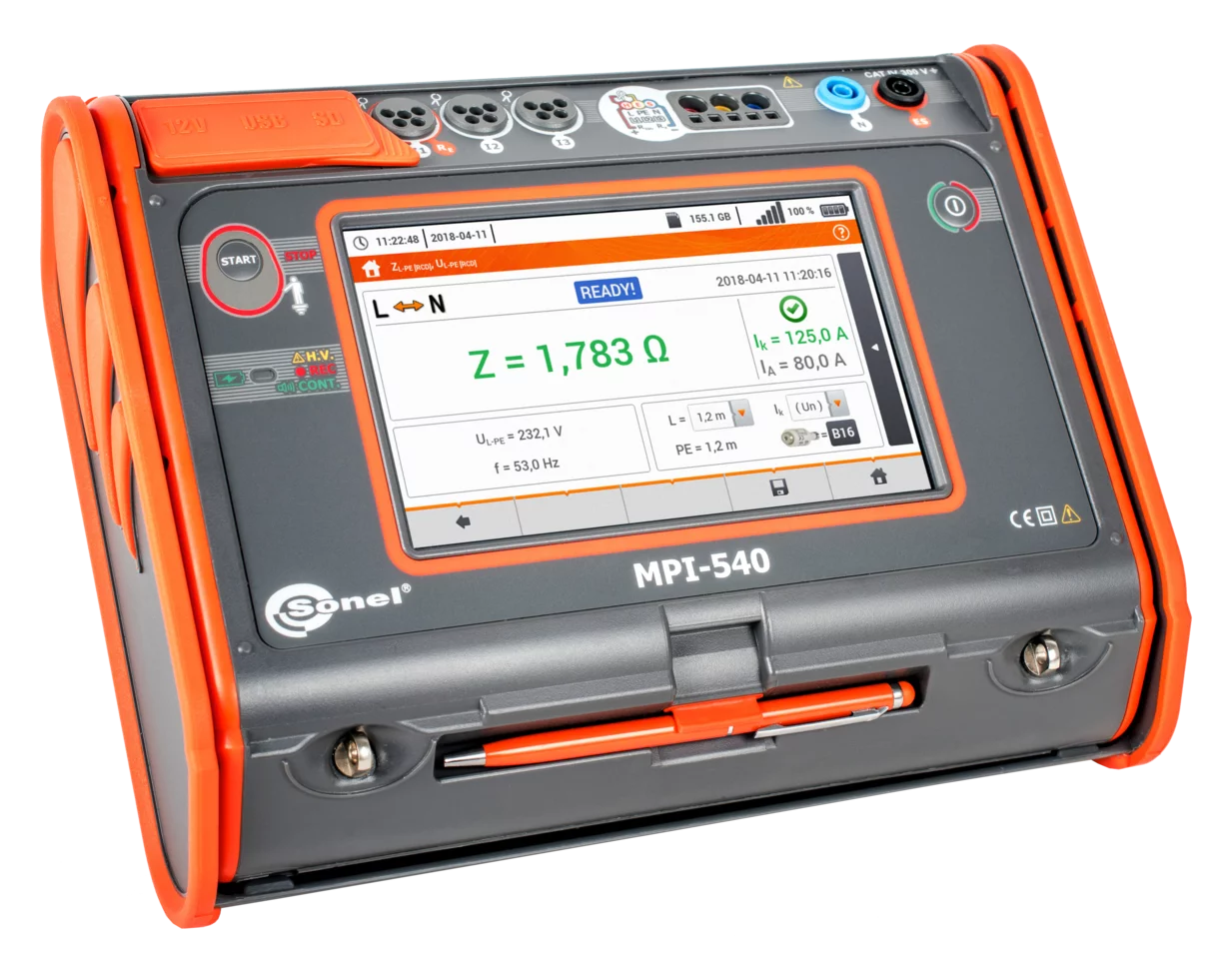

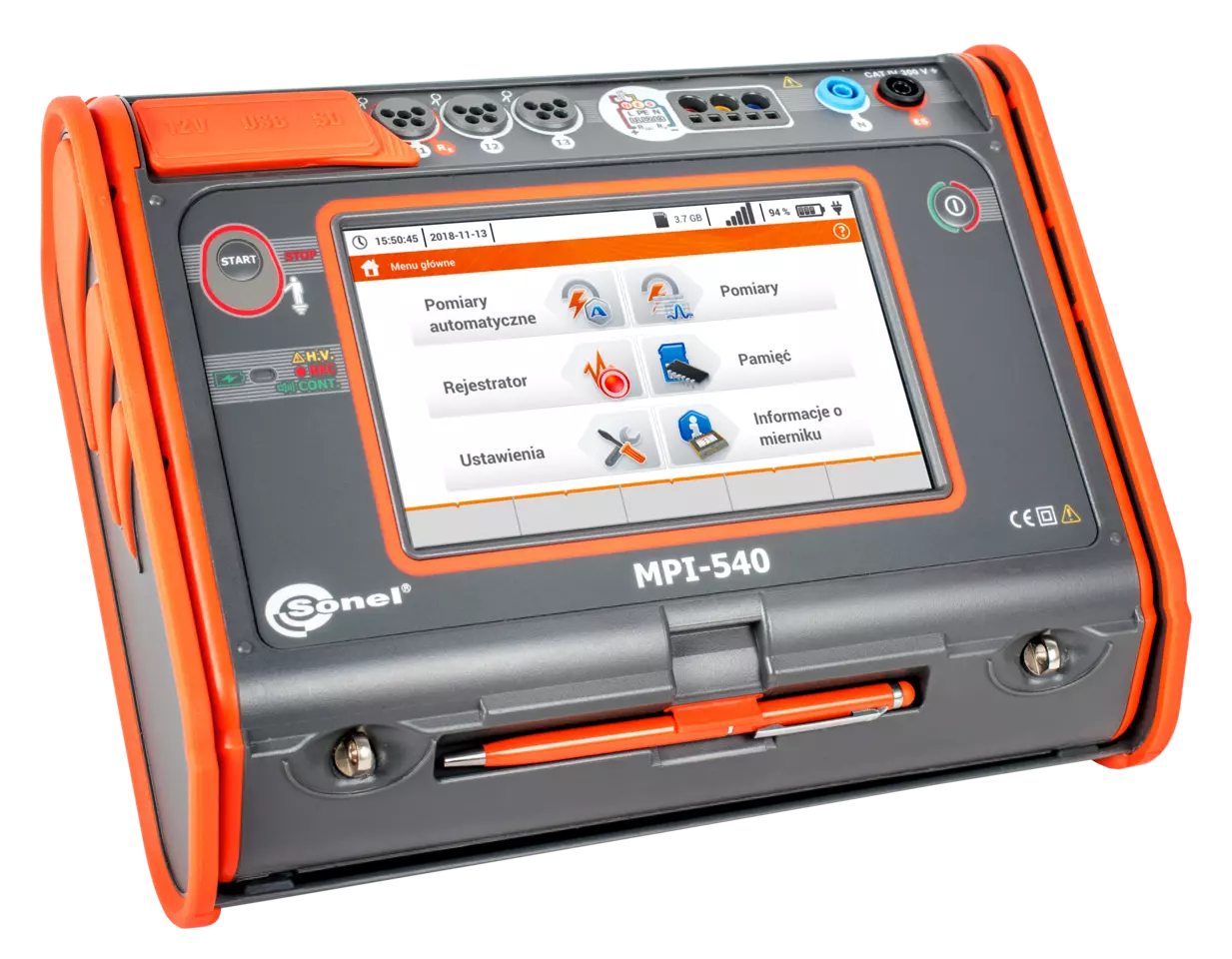

MPI-540Start

Miernik parametrów instalacji elektrycznych

Indeks kat. WMPLMPI540S

ean 5907624027909


Sonel MPI-540 w wersji S nie jest wyposażony w 3 szt. giętkich cęgów prądowych 3-F

Kategoria pomiarowa: CAT III 500 V, CAT IV 300 V

Stopień ochrony: IP 51

Transmisja danych: Bluetooth, USB, Wi-Fi

Wyświetlacz: dotykowy, graficzny, kolorowy, podświetlany

8 280,00 zł

10 184,40 zł brutto

dostępny

Czas realizacji: do 7 dni

Wartość:

8 280,00 zł

10 184,40 zł brutto

Akcesoria dodatkowe:

Sonel Schematic 2 Upgrade

Uaktualnienie do programu

150,00 zł

184,50 zł brutto

dostępny

Sonel Schematic 2

Program do tworzenia szkiców, planów i sche...

420,00 zł

516,60 zł brutto

dostępny

Sonel Foton 3 Upgrade

Uaktualnienie do programu

290,00 zł

356,70 zł brutto

dostępny

Sonel Foton 3

Program do dokumentacji z badań oświetlenia

490,00 zł

602,70 zł brutto

dostępny

Adapter USB

Adapter USB - rozszerzenie licencji dla kol...

580,00 zł

713,40 zł brutto

dostępny

AutoISO-1000C

Adapter do pomiarów kabli i przewodów wielo...

780,00 zł

959,40 zł brutto

dostępny

AGT-16C

Adapter gniazd trójfazowych 16A

225,00 zł

276,75 zł brutto

dostępny

AGT-16T

Adapter gniazd przemysłowych jednofazowych ...

235,00 zł

289,05 zł brutto

dostępny

AGT-16P

Adapter gniazd trójfazowych 16A

225,00 zł

276,75 zł brutto

dostępny

AGT-32C

Adapter gniazd trójfazowych 32A

260,00 zł

319,80 zł brutto

dostępny

AGT-32P

Adapter gniazd trójfazowych 32A

225,00 zł

276,75 zł brutto

dostępny

AGT-32T

Adapter gniazd przemysłowych jednofazowych ...

260,00 zł

319,80 zł brutto

zostało niewiele sztuk

AGT-63P

Adapter gniazd trójfazowych 63A

530,00 zł

651,90 zł brutto

dostępny

TWR-1J

Adapter do testowania wyłączników RCD

955,00 zł

1 174,65 zł brutto

dostępny

WS-04

Adapter pomiarowy WS-04 (wtyk kątowy UNI-Sc...

235,00 zł

289,05 zł brutto

dostępny

WS-06

Adapter WS-06 (wtyk PS/2)

89,00 zł

109,47 zł brutto

zostało niewiele sztuk

AZ-2

Adapter zasilania (wtyk IEC C7/bananki)

145,00 zł

178,35 zł brutto

zostało niewiele sztuk

AC-16

Adapter rozdzielacz fazy

215,00 zł

264,45 zł brutto

dostępny

C-6A

Cęgi pomiarowe (fi 20 mm) 10 A AC

1 440,00 zł

1 771,20 zł brutto

dostępny

C-5A

Cęgi pomiarowe (fi 39mm) 1000 A AC/DC

1 335,00 zł

1 642,05 zł brutto

dostępny

C-3

Cęgi pomiarowe (fi 52 mm)

665,00 zł

817,95 zł brutto

dostępny

C-4A

Cęgi pomiarowe (fi 52 mm) 1000 A AC

1 775,00 zł

2 183,25 zł brutto

dostępny

N-1

Cęgi nadawcze (fi 52mm, zawierają przewód d...

1 395,00 zł

1 715,85 zł brutto

dostępny

F-2A

Cęgi elastyczne (fi 235 mm)

995,00 zł

1 223,85 zł brutto

dostępny

F-1A

Cęgi elastyczne (fi 360 mm)

1 380,00 zł

1 697,40 zł brutto

dostępny

Przewód 5 m czerwony 1 kV (wtyki bananowe)

84,00 zł

103,32 zł brutto

dostępny

Przewód 10 m czerwony 1 kV (wtyki bananowe)

110,00 zł

135,30 zł brutto

dostępny

Przewód 20 m czerwony 1 kV (wtyki bananowe)

175,00 zł

215,25 zł brutto

zostało niewiele sztuk

Przewód 25 m czerwony do pomiaru uziemień n...

150,00 zł

184,50 zł brutto

dostępny

Przewód 25 m niebieski do pomiaru uziemień ...

150,00 zł

184,50 zł brutto

dostępny

Przewód 50 m żółty na szpuli (wtyki bananow...

185,00 zł

227,55 zł brutto

dostępny

Przewód 2 m dwużyłowy do cęgów N-1

195,00 zł

239,85 zł brutto

dostępny

Szpula do nawinięcia przewodu pomiarowego

65,00 zł

79,95 zł brutto

zostało niewiele sztuk

CS1

Adapter symulator kabla

175,00 zł

215,25 zł brutto

zostało niewiele sztuk

LP-1

Sonda luksomierza z adapterem

535,00 zł

658,05 zł brutto

dostępny

LP-10A

Sonda luksomierza z adapterem

1 430,00 zł

1 758,90 zł brutto

dostępny

LP-10B

Sonda luksomierza z adapterem

975,00 zł

1 199,25 zł brutto

dostępny

Sonda ostrzowa rozkładana

335,00 zł

412,05 zł brutto

zostało niewiele sztuk

Sonda gruntowa 80 cm

295,00 zł

362,85 zł brutto

dostępny

PRS-1

Sonda do pomiaru rezystancji podłóg i ścian

295,00 zł

362,85 zł brutto

niedostępny

Zapytaj

Zacisk imadełkowy z wtykiem bananowym

110,00 zł

135,30 zł brutto

dostępny

L-3

Futerał

66,00 zł

81,18 zł brutto

zostało niewiele sztuk

Wielozadaniowy miernik Sonel MPI-540S zaskakuje mnogością funkcji pomiarowych, dzięki czemu bezbłędnie zdaje egzamin zarówno przy sprawdzaniu domowych, jak i przemysłowych instalacji elektrycznych. Przyrząd znajduje zastosowanie przy wykonywaniu pomiarów służących do określenia stanu bezpieczeństwa instalacji. Ponadto miernik umożliwia rejestrację parametrów sieci elektrycznych. Kontrola jakości energii elektrycznej oraz pomiar parametrów ochrony przeciwporażeniowej za pomocą jednego urządzenia? Dzięki temu miernikowi jest to możliwe!

Dzięki funkcji badania wyłączników różnicowo-prądowych w trybie Auto oraz wstępnie zaprogramowanym przez producenta sekwencjom pomiarowym (tzw. autotestom), przeprowadzanie pomiarów może przebiegać w sposób znacznie zautomatyzowany. Co więcej, znajdujące się w urządzeniu autotesty można rozbudowywać o własne sekwencje. W celu podniesienia funkcjonalności, miernik można wyposażyć w dodatkowe akcesoria, np. adapter AutoISO-1000C przeznaczony do przeprowadzania w sposób automatyczny pomiarów rezystancji izolacji przewodów 3-, 4-, oraz 5-żyłowych.

Sonel MPI-540Start nie posiada w wyposażeniu 3 szt. giętkich cęgów prądowych 3-F

Sonel MPI-540S to kompleks nowoczesnych rozwiązań w jednym urządzeniu:

  • największy dotykowy panel na rynku (7”) – niezwykła ergonomia i łatwość obsługi
  • wyjmowana karta microSD – łatwe zwiększenie pojemności pamięci
  • akumulator Li-Ion – dłuższe działanie miernika
  • pomiar wszystkich parametrów ochrony przeciwporażeniowej – jeden przyrząd zamiast kilku
  • szybki pomiar pętli zwarcia z wyłącznikiem RCD bez wyzwalania (do kilku sekund) – oszczędność czasu
  • autotesty - możliwość wykonywania automatycznych pomiarów w sekwencji* - uproszczenie pomiarów
  • szybka ścieżka od pomiarów do raportu – oszczędność czasu
  • trójfazowy rejestrator parametrów sieci elektro-energetycznych – podstawowa diagnostyka jakości zasilania
  • odczyt danych bieżących parametrów sieci – natychmiastowa ocena badanego urządzenia
  • parametry mierzone w klasie S normy EN 61000-4-30 – duża dokładność pomiarów
  • kalkulator strat energii - szybka diagnoza potencjalnych oszczędności

Możliwości urządzenia

Miernik Sonel MPI-540Start posiada możliwości oraz funkcje kilku profesjonalnych urządzeń pomiarowych, a przy tym zachowuje pełną precyzję pomiaru. To czyni go niezwykle wszechstronnym i zaawansowanym narzędziem dla instalatorów, elektryków oraz pomiarowców.

Korzystając z jednego przyrządu, możliwe jest wykonanie wszystkich pomiarów w odbiorczych instalacjach elektrycznych - zgodnie z obowiązującymi przepisami:

  • impedancja pętli zwarcia (również w obwodach z wyłącznikami RCD)
  • parametry wyłączników RCD
  • rezystancja izolacji
  • rezystancja uziemienia (4 metody pomiarowe + pomiar rezystywności gruntu)
  • ciągłość połączeń ochronnych i wyrównawczych
  • pomiar oświetlenia
  • test kolejności faz
  • test kierunku obrotów silnika

Wygodne odczytywanie pomiarów

Miernik Sonel MPI-540S charakteryzuje się kolorowym wyświetlaczem dotykowym LCD TFT o rozdzielczości 800x480 pikseli i przekątnej 7”. Tak duży i czytelny ekran gwarantuje wygodne odczytywanie parametrów i kreślonych przebiegów, a dodatkowo umożliwia wyświetlanie większej ilości informacji, które dostępne są w każdej chwili użytkowania miernika. Odpowiednia wielkość wyświetlanych symboli oraz czytelne nawet przy braku oświetlenia wyniki jeszcze bardziej podnoszą komfort użytkowania przyrządu i ułatwiają jego obsługę.

Praktyczna pomoc przy wykonywaniu pomiarów

Z myślą o usprawnieniu wykonywania pomiarów, miernik Sonel MPI-540S został wzbogacony o wbudowane ekrany pomocy ze schematami pomiarowymi. Są one szczególnie pomocne przy pracach pomiarowych – pozwalają błyskawicznie sprawdzić, w jaki sposób należy połączyć dany układ przy określonych pomiarach.

Wysoka odporność w różnych warunkach

Miernik MPI-540S został zaprojektowany w taki sposób, aby zapewnić sprawną i bezawaryjną pracę w różnych warunkach środowiskowych. W tym celu zastosowana została doskonałej jakości obudowa o odporności na poziomie IP51, która zapewnia ochronę przed pyłem i wodą. Kolejnym przydatnym rozwiązaniem jest przesuwana pokrywa, która pozwala łatwo i skutecznie zabezpieczyć wyświetlacz dotykowy miernika. Dzięki przemyślanej konstrukcji, przyrząd jest łatwy w transporcie i zapewnia wygodne użytkowanie w różnych położeniach.

Trójfazowy analizator parametrów sieci do odczytu i rejestracji danych bieżących

Jednym z unikalnych rozwiązań zastosowanych w mierniku Sonel MPI-540S jest trójfazowy rejestrator parametrów zasilania z trybem odczytu parametrów bieżących i możliwością rejestracji parametrów sieci elektrycznych takich jak napięcie, prąd, moce, harmoniczne, THD. Za pomocą miernika możliwy jest odczyt wybranych parametrów oraz ich prezentacja graficzna na ekranie w czasie rzeczywistym. Wymienione parametry mierzone są niezależnie od rejestracji zapisywanej na kartę pamięci. Trójfazowy rejestrator parametrów sieci pozwala obejrzeć:

  • wykresy przebiegów napięcia i prądu (oscyloskop),
  • wykresy napięcia i prądu w czasie,
  • wykres wskazowy,
  • pomiary wielu parametrów w formie tabelarycznej,
  • wykres harmonicznych w prądzie i napięciu.

Miernik Sonel MPI-540S może rejestrować parametry sieci elektro-energetycznych 50/60 Hz w klasie S normy EN 61000-4-30:

  • napięcia L1, L2, L3 – wartości średnie w zakresie do 500 V,
  • prądy L1, L2, L3 – wartości średnie, pomiar prądu w zakresie do 3 kA (w zależności od użytych cęgów prądowych)
  • częstotliwość w zakresie 40 Hz – 70 Hz
  • moc czynna (P), bierna (Q), pozorna (S)
  • współczynnik mocy (PF), cosφ
  • harmoniczne (do 40-tej w napięciu i prądzie)
  • współczynnik zniekształceń harmonicznych THD dla prądu i napięcia

Komunikacja i oprogramowanie

Z myślą o wygodnej obsłudze oraz dostosowaniu do wymagań każdego użytkownika, miernik Sonel MPI-540Start posiada rozbudowane interfejsy komunikacyjne oraz umożliwia łatwą i szybką komunikację z dodatkowym oprogramowaniem. Dane mogą być transmitowane do komputera na kilka sposobów – za pomocą kabla USB, poprzez kartę pamięci SD, jak również bezprzewodowo (Bluetooth). Do wygenerowania raportu z pomiarów z zakresu ochrony przeciwporażeniowej służy program Sonel PE6. Zapisanie danych do prostego formatu oraz wydrukowanie ich umożliwia program Sonel Reader, który wchodzi w skład podstawowego wyposażenia miernika. Odczyt i analiza parametrów jakości energii elektrycznej z rejestratora można wykonać za pomocą specjalistycznego programu Sonel Analiza.

Wielozadaniowy miernik Sonel MPI-540S zaskakuje mnogością funkcji pomiarowych, dzięki czemu bezbłędnie zdaje egzamin zarówno przy sprawdzaniu domowych, jak i przemysłowych instalacji elektrycznych. Przyrząd znajduje zastosowanie przy wykonywaniu pomiarów służących do określenia stanu bezpieczeństwa instalacji. Ponadto miernik umożliwia rejestrację parametrów sieci elektrycznych. Kontrola jakości energii elektrycznej oraz pomiar parametrów ochrony przeciwporażeniowej za pomocą jednego urządzenia? Dzięki temu miernikowi jest to możliwe!

Dzięki funkcji badania wyłączników różnicowo-prądowych w trybie Auto oraz wstępnie zaprogramowanym przez producenta sekwencjom pomiarowym (tzw. autotestom), przeprowadzanie pomiarów może przebiegać w sposób znacznie zautomatyzowany. Co więcej, znajdujące się w urządzeniu autotesty można rozbudowywać o własne sekwencje. W celu podniesienia funkcjonalności, miernik można wyposażyć w dodatkowe akcesoria, np. adapter AutoISO-1000C przeznaczony do przeprowadzania w sposób automatyczny pomiarów rezystancji izolacji przewodów 3-, 4-, oraz 5-żyłowych.

Sonel MPI-540Start nie posiada w wyposażeniu 3 szt. giętkich cęgów prądowych 3-F

Sonel MPI-540S to kompleks nowoczesnych rozwiązań w jednym urządzeniu:

  • największy dotykowy panel na rynku (7”) – niezwykła ergonomia i łatwość obsługi
  • wyjmowana karta microSD – łatwe zwiększenie pojemności pamięci
  • akumulator Li-Ion – dłuższe działanie miernika
  • pomiar wszystkich parametrów ochrony przeciwporażeniowej – jeden przyrząd zamiast kilku
  • szybki pomiar pętli zwarcia z wyłącznikiem RCD bez wyzwalania (do kilku sekund) – oszczędność czasu
  • autotesty - możliwość wykonywania automatycznych pomiarów w sekwencji* - uproszczenie pomiarów
  • szybka ścieżka od pomiarów do raportu – oszczędność czasu
  • trójfazowy rejestrator parametrów sieci elektro-energetycznych – podstawowa diagnostyka jakości zasilania
  • odczyt danych bieżących parametrów sieci – natychmiastowa ocena badanego urządzenia
  • parametry mierzone w klasie S normy EN 61000-4-30 – duża dokładność pomiarów
  • kalkulator strat energii - szybka diagnoza potencjalnych oszczędności

Możliwości urządzenia

Miernik Sonel MPI-540Start posiada możliwości oraz funkcje kilku profesjonalnych urządzeń pomiarowych, a przy tym zachowuje pełną precyzję pomiaru. To czyni go niezwykle wszechstronnym i zaawansowanym narzędziem dla instalatorów, elektryków oraz pomiarowców.

Korzystając z jednego przyrządu, możliwe jest wykonanie wszystkich pomiarów w odbiorczych instalacjach elektrycznych - zgodnie z obowiązującymi przepisami:

  • impedancja pętli zwarcia (również w obwodach z wyłącznikami RCD)
  • parametry wyłączników RCD
  • rezystancja izolacji
  • rezystancja uziemienia (4 metody pomiarowe + pomiar rezystywności gruntu)
  • ciągłość połączeń ochronnych i wyrównawczych
  • pomiar oświetlenia
  • test kolejności faz
  • test kierunku obrotów silnika

Wygodne odczytywanie pomiarów

Miernik Sonel MPI-540S charakteryzuje się kolorowym wyświetlaczem dotykowym LCD TFT o rozdzielczości 800x480 pikseli i przekątnej 7”. Tak duży i czytelny ekran gwarantuje wygodne odczytywanie parametrów i kreślonych przebiegów, a dodatkowo umożliwia wyświetlanie większej ilości informacji, które dostępne są w każdej chwili użytkowania miernika. Odpowiednia wielkość wyświetlanych symboli oraz czytelne nawet przy braku oświetlenia wyniki jeszcze bardziej podnoszą komfort użytkowania przyrządu i ułatwiają jego obsługę.

Praktyczna pomoc przy wykonywaniu pomiarów

Z myślą o usprawnieniu wykonywania pomiarów, miernik Sonel MPI-540S został wzbogacony o wbudowane ekrany pomocy ze schematami pomiarowymi. Są one szczególnie pomocne przy pracach pomiarowych – pozwalają błyskawicznie sprawdzić, w jaki sposób należy połączyć dany układ przy określonych pomiarach.

Wysoka odporność w różnych warunkach

Miernik MPI-540S został zaprojektowany w taki sposób, aby zapewnić sprawną i bezawaryjną pracę w różnych warunkach środowiskowych. W tym celu zastosowana została doskonałej jakości obudowa o odporności na poziomie IP51, która zapewnia ochronę przed pyłem i wodą. Kolejnym przydatnym rozwiązaniem jest przesuwana pokrywa, która pozwala łatwo i skutecznie zabezpieczyć wyświetlacz dotykowy miernika. Dzięki przemyślanej konstrukcji, przyrząd jest łatwy w transporcie i zapewnia wygodne użytkowanie w różnych położeniach.

Trójfazowy analizator parametrów sieci do odczytu i rejestracji danych bieżących

Jednym z unikalnych rozwiązań zastosowanych w mierniku Sonel MPI-540S jest trójfazowy rejestrator parametrów zasilania z trybem odczytu parametrów bieżących i możliwością rejestracji parametrów sieci elektrycznych takich jak napięcie, prąd, moce, harmoniczne, THD. Za pomocą miernika możliwy jest odczyt wybranych parametrów oraz ich prezentacja graficzna na ekranie w czasie rzeczywistym. Wymienione parametry mierzone są niezależnie od rejestracji zapisywanej na kartę pamięci. Trójfazowy rejestrator parametrów sieci pozwala obejrzeć:

  • wykresy przebiegów napięcia i prądu (oscyloskop),
  • wykresy napięcia i prądu w czasie,
  • wykres wskazowy,
  • pomiary wielu parametrów w formie tabelarycznej,
  • wykres harmonicznych w prądzie i napięciu.

Miernik Sonel MPI-540S może rejestrować parametry sieci elektro-energetycznych 50/60 Hz w klasie S normy EN 61000-4-30:

  • napięcia L1, L2, L3 – wartości średnie w zakresie do 500 V,
  • prądy L1, L2, L3 – wartości średnie, pomiar prądu w zakresie do 3 kA (w zależności od użytych cęgów prądowych)
  • częstotliwość w zakresie 40 Hz – 70 Hz
  • moc czynna (P), bierna (Q), pozorna (S)
  • współczynnik mocy (PF), cosφ
  • harmoniczne (do 40-tej w napięciu i prądzie)
  • współczynnik zniekształceń harmonicznych THD dla prądu i napięcia

Komunikacja i oprogramowanie

Z myślą o wygodnej obsłudze oraz dostosowaniu do wymagań każdego użytkownika, miernik Sonel MPI-540Start posiada rozbudowane interfejsy komunikacyjne oraz umożliwia łatwą i szybką komunikację z dodatkowym oprogramowaniem. Dane mogą być transmitowane do komputera na kilka sposobów – za pomocą kabla USB, poprzez kartę pamięci SD, jak również bezprzewodowo (Bluetooth). Do wygenerowania raportu z pomiarów z zakresu ochrony przeciwporażeniowej służy program Sonel PE6. Zapisanie danych do prostego formatu oraz wydrukowanie ich umożliwia program Sonel Reader, który wchodzi w skład podstawowego wyposażenia miernika. Odczyt i analiza parametrów jakości energii elektrycznej z rejestratora można wykonać za pomocą specjalistycznego programu Sonel Analiza.

Funkcje pomiarowe Zakres pomiarowy Zakres wyświetlania Rozdzielczość Dokładność
Impedancja pętli zwarcia
Pętla zwarcia ZL-PE, ZL-N, ZL-L 0,13 Ω…1999,9 Ω wg IEC 61557 0,00 Ω…1999 Ω od 0,01 Ω ±(5% w.m. + 30 cyfr)
Pętla zwarcia ZL-PE w trybie RCD od 0,50 Ω…1999 Ω wg IEC 61557 0,00 Ω…1999 Ω od 0,01 Ω od ±(6% w.m. + 5 cyfr)
Pomiary parametrów wyłączników RCD
Test wyłączania RCD i pomiar czasu zadziałania tA prąd pomiarowy 0,5 IΔn, 1 IΔn, 2 IΔn, 5 IΔn
RCD ogólnego typu i krótkozwłoczny 0 ms…300 ms 0 ms…300 ms 1 ms od ±(2% w.m. + 2 cyfry)
RCD selektywny 0 ms…500 ms 0 ms…500 ms 1 ms od ±(2% w.m. + 2 cyfry)
Pomiar prądu zadziałania RCD IA prąd pomiarowy 0,2 IΔn…2,0 IΔn
dla prądu różnicowego sinusoidalnego (typ AC) 3,3 mA…1000 mA 3,3 mA…1000 mA od 0,1 mA ±5% IΔn
dla prądu różnicowego 1-kierunkowego oraz 1-kierunkowego z podkładem 6 mA prądu stałego (typ A) 3,5 mA…700 mA 3,5 mA…700 mA od 0,1 mA ±10% IΔn
dla prądu różnicowego stałego (typ B) 2,0 mA…1000 mA 2,0 mA…1000 mA od 0,1 mA ±10% IΔn
Rezystancja uziemienia
Metoda 3- i 4-przewodowa od 0,50 Ω…1,99 kΩ wg IEC 61557-5 0,00 Ω…1,99 kΩ od 0,01 Ω od ±(2% w.m. + 3 cyfry)
Metoda 3-przewodowa + cęgi 0,00 Ω…1,99 kΩ 0,00 Ω…1,99 kΩ od 0,01 Ω od ±(2% w.m. + 4 cyfry)
Metoda 2-cęgowa 0,00 Ω…99,9 kΩ 0,00 Ω…99,9 kΩ od 0,01 Ω od ±(10% w.m. + 4 cyfry)
Rezystywność gruntu 0,0 Ω m…99,9 kΩm 0,0 Ωm…99,9 kΩm od 0,1 Ωm Zależna od dokładności pomiaru RE
Rezystancja izolacji
Napięcie pomiarowe 50 V 50 kΩ…250 MΩ wg IEC 61557-2 0 kΩ…250 MΩ od 1 kΩ od ±(3% w.m. + 8 cyfr)
Napięcie pomiarowe 100 V 100 kΩ…500 MΩ wg IEC 61557-2 0 kΩ…500 MΩ od 1 kΩ od ±(3% w.m. + 8 cyfr)
Napięcie pomiarowe 250 V 250 kΩ…999 MΩ wg IEC 61557-2 0 kΩ…999 MΩ od 1 kΩ od ±(3% w.m. + 8 cyfr)
Napięcie pomiarowe 500 V 500 kΩ…2,00 GΩ wg IEC 61557-2 0 kΩ…2,00 GΩ od 1 kΩ od ±(3% w.m. + 8 cyfr)
Napięcie pomiarowe 1000 V 1000 kΩ…9,99 GΩ wg IEC 61557-2 0 kΩ…9,99 GΩ od 1 kΩ od ±(3% w.m. + 8 cyfr)
Rezystancja przewodów ochronnych i wyrównawczych
Pomiar ciągłości połączeń ochronnych i wyrównawczych prądem ±200 mA 0,12 Ω…400 Ω wg IEC 61557-4 0,00 Ω…400 Ω od 0,01 Ω ±(2% w.m. + 3 cyfry)
Pomiar rezystancji małym prądem 0,0 Ω…1999 Ω 0,0 Ω…1999 Ω od 0,1 Ω ±(3% w.m. + 3 cyfry)
Natężenie oświetlenia
Pomiar w luksach (lx) 0 lx…399,9 klx 0 lx…399,9 klx od 0,001 lx od ±(2% w.m. + 5 cyfr)
Pomiar w stopokandelach (fc) 0 fc…39,99 kfc 0 fc…39,99 kfc od 0,001 fc od ±(2% w.m. + 5 cyfr)
Wskazania kolejności faz zgodna, przeciwna, napięcie UL-L: 95 V…500 V (45 Hz…65 Hz)

"w.m" - wartość mierzona

Przyrząd przewidziany jest do pracy w sieciach:

  • o częstotliwości znamionowej 50/60 Hz
  • o napięciach znamionowych: 64/110 V, 110/190 V, 115/200 V, 127/220 V, 220/380 V, 230/400 V, 240/415 V, 254/440 V, 290/500 V
  • prądu stałego

Układy obsługiwanych sieci:

  • jednofazowy
  • dwufazowy ze wspólnym N
  • trójfazowy gwiazda z i bez przewodu N
  • trójfazowy trójkąt

Parametr Zakres pomiarowy Maksymalna rozdzielczość Dokładność
Napięcie przemienne (TRMS) 0,0…500 V 0,01% Unom ±0,5% Unom
Prąd przemienny TRMS w zależności od cęgów* 0,01% Inom ±2% w.m. jeśli w.m. ≥ 10% Inom, ±2% Inom jeśli w.m. < 10% Inom , (błąd nie uwzględnia błędu cęgów)
Częstotliwość 40,00…70,00 Hz 0,01 Hz ±0,05 Hz
Moc czynna, bierna, pozorna i odkształceń w zależności od konfiguracji (przekładniki, cęgi) 4 cyfry znaczące w zależności od konfiguracji (przekładniki, cęgi)
Energia czynna, bierna i pozorna w zależności od konfiguracji (przekładniki, cęgi) 4 cyfry znaczące jak błąd mocy
cosφ i współczynnik mocy (PF) 0,00…1,00 0,01 ±0,03
Harmoniczne
Napięcie taki sam jak napięcia przemiennego True RMS taka sama jak napięcia przemiennego True RMS ±5% w.m. jeśli w.m. ≥ 3% Unom, ±0,15% Unom jeśli w.m. < 3% Unom
Prąd taki sam jak prądu przemiennego True RMS taka sama jak prądu przemiennego True RMS ±0,5% w.m. jeśli w.m. ≥ 10% Unom, ±0,5% Unom jeśli w.m. < 10% Unom
THD
Napięcie 0,0…100,0% (względem wartości skutecznej) 0,1% ±5%
Prąd 0,0…100,0% (względem wartości skutecznej) 0,1% ±5%
Współczynnik asymetrii 0,0…10,0% 0,1% ±0,15% (błąd bezwzględny)

*

  • Cęgi F-1A, F-2A, F-3A: 0…3000 A AC (10 000 Ap-p)
  • Cęgi C-4A: 0…1000 A AC (3600 Ap-p)
  • Cęgi C-5A: 0…1000 A AC/DC (3600 Ap-p)
  • Cęgi C-6A: 0..10 A AC (36 Ap-p)
  • Cęgi C-7A: 0…100 A AC (360 Ap-p)

C-4A C-5A C-6A C-7A F-1A F-2A F-3A
Prąd znamionowy 1000 A AC 1000 A AC, 1400 A DC 10 A AC 100 A AC 3000 A AC 3000 A AC 3000 A AC
Częstotliwość 30 Hz…10 kHz DC…5 kHz 40 Hz…10 kHz 40 Hz…1 kHz 40 Hz…10 kHz 40 Hz…10 kHz 40 Hz…10 kHz
Poziom sygnału wyjściowego 1 mV / 1 A 1 mV / 1 A 100 mV / 1 A 5 mV / 1 A 77,6 μV / 1 A 38,8 μV / 1 A 19,4 μV / 1 A
Maks. średnica mierzonego przewodu 52 mm 39 mm 20 mm 24 mm 360 mm 235 mm 120 mm
Minimalna dokładność podstawowa ≤0,5% ≤1,5% ≤1% 0,5% 1% 1% 1%
Zasilanie bateryjne - - - - - -
Długość przewodu 2,2 m 2,2 m 2,2 m 3 m 2,2 m 2,2 m 2,2 m
Kategoria pomiarowa IV 300 V IV 300 V IV 300 V III 300 V IV 600 V IV 600 V IV 600 V
Stopień ochrony obudowy IP40 IP40 IP40 IP40 IP67 IP67 IP67
Parametr Wartość
Waga miernika (kg) 2.32
Waga opakowania (kg) 7.32
Szerokość opakowania (cm) 32
Wysokość opakowania (cm) 19
Długość opakowania (cm) 50
Akcesoria dołączone do miernika
WS-03

Adapter wyzwalający pomiar (wtyk UNI-Schuko)

NR KAT. WAADAWS03

1 szt.

Adapter do złączki szynowej z gwintem M4/M6 - 4 szt.

NR KAT. WAADAM4M64

1 szt.

Przewód 1,2 m, 1k V, zakończony wtykami bananowymi, oznacznie N

NR KAT. WAPRZ1X2BLBBN

1 szt.

Przewód 1,2m czerwony 1 kV (wtyki bananowe)

NR KAT. WAPRZ1X2REBB

1 szt.

Przewód 1,2 m niebieski 1 kV (wtyki bananowe)

NR KAT. WAPRZ1X2BUBB

1 szt.

Przewód 1,2 m żółty 1 kV (wtyki bananowe)

NR KAT. WAPRZ1X2YEBB

1 szt.

Przewód 15 m niebieski do pomiaru uziemień na szpuli (wtyki bananowe)

NR KAT. WAPRZ015BUBBSZ

1 szt.

Przewód 30 m czerwony do pomiaru uziemień na szpuli (wtyki bananowe)

NR KAT. WAPRZ030REBBSZ

1 szt.

Sonda ostrzowa czerwona 1 kV (gniazdo bananowe)

NR KAT. WASONREOGB1

1 szt.

Sonda ostrzowa niebieska 1 kV (gniazdo bananowe)

NR KAT. WASONBUOGB1

1 szt.

Sonda ostrzowa żółta 1 kV (gniazdo bananowe)

NR KAT. WASONYEOGB1

1 szt.

Sonda gruntowa 30 cm

NR KAT. WASONG30

2 szt.

K-01

Krokodylek czarny 1 kV 20 A

NR KAT. WAKROBL20K01

1 szt.

K-02

Krokodylek czerwony 1 kV 20 A

NR KAT. WAKRORE20K02

1 szt.

K-02

Krokodylek niebieski 1 kV 20 A

NR KAT. WAKROBU20K02

1 szt.

K-02

Krokodylek żółty 1 kV 20 A

NR KAT. WAKROYE20K02

1 szt.

AKU-15

Akumulator Li-ion 11,1 V 3,4 Ah

NR KAT. WAAKU15

1 szt.

Z-7

Zasilacz do ładowania akumulatora

NR KAT. WAZASZ7

1 szt.

Przewód do zasilania 230 V (wtyk IEC C7)

NR KAT. WAPRZLAD230

1 szt.

Przewód do ładowania akumulatora z gniazda samochodowa

NR KAT. WAPRZLAD12SAM

1 szt.

L-2

Futerał

NR KAT. WAFUTL2

1 szt.

Komplet szelek do miernika typu L-2

NR KAT. WAPOZSZEKPL

1 szt.

Przewód USB

NR KAT. WAPRZUSB

1 szt.

Akcesoria dodatkowe
Sonel Schematic 2 Upgrade

Uaktualnienie do programu

NR KAT. WAPROSCHEM2UP

dostępny

Czas realizacji: 24h

150,00 zł

184,50 zł brutto

Sonel Schematic 2

Program do tworzenia szkiców, planów i schematów

NR KAT. WAPROSCHEM

dostępny

Czas realizacji: 24h

420,00 zł

516,60 zł brutto

Sonel Foton 3 Upgrade

Uaktualnienie do programu

NR KAT. WAPROFOTON3UP

dostępny

Czas realizacji: 24h

290,00 zł

356,70 zł brutto

Sonel Foton 3

Program do dokumentacji z badań oświetlenia

NR KAT. WAPROFOTON3

dostępny

Czas realizacji: 24h

490,00 zł

602,70 zł brutto

Adapter USB

Adapter USB - rozszerzenie licencji dla kolejnego stanowiska

NR KAT. WAADAKEY1

dostępny

Czas realizacji: 24h

580,00 zł

713,40 zł brutto

AutoISO-1000C

Adapter do pomiarów kabli i przewodów wielożyłowych AutoISO-1000C

NR KAT. WAADAAISO10C

dostępny

Czas realizacji: 24h

780,00 zł

959,40 zł brutto

AGT-16C

Adapter gniazd trójfazowych 16A

NR KAT. WAADAAGT16C

dostępny

Czas realizacji: 24h

225,00 zł

276,75 zł brutto

AGT-16T

Adapter gniazd przemysłowych jednofazowych 16A

NR KAT. WAADAAGT16T

dostępny

Czas realizacji: 24h

235,00 zł

289,05 zł brutto

AGT-16P

Adapter gniazd trójfazowych 16A

NR KAT. WAADAAGT16P

dostępny

Czas realizacji: 24h

225,00 zł

276,75 zł brutto

AGT-32C

Adapter gniazd trójfazowych 32A

NR KAT. WAADAAGT32C

dostępny

Czas realizacji: 24h

260,00 zł

319,80 zł brutto

AGT-32P

Adapter gniazd trójfazowych 32A

NR KAT. WAADAAGT32P

dostępny

Czas realizacji: 24h

225,00 zł

276,75 zł brutto

AGT-32T

Adapter gniazd przemysłowych jednofazowych 32A

NR KAT. WAADAAGT32T

zostało niewiele sztuk

Czas realizacji: 24h

260,00 zł

319,80 zł brutto

AGT-63P

Adapter gniazd trójfazowych 63A

NR KAT. WAADAAGT63P

dostępny

Czas realizacji: 24h

530,00 zł

651,90 zł brutto

TWR-1J

Adapter do testowania wyłączników RCD

NR KAT. WAADATWR1J

dostępny

Czas realizacji: 24h

955,00 zł

1 174,65 zł brutto

WS-04

Adapter pomiarowy WS-04 (wtyk kątowy UNI-Schuko)

NR KAT. WAADAWS04

dostępny

Czas realizacji: 24h

235,00 zł

289,05 zł brutto

WS-06

Adapter WS-06 (wtyk PS/2)

NR KAT. WAADAWS06

zostało niewiele sztuk

Czas realizacji: 24h

89,00 zł

109,47 zł brutto

AZ-2

Adapter zasilania (wtyk IEC C7/bananki)

NR KAT. WAADAAZ2

zostało niewiele sztuk

Czas realizacji: 24h

145,00 zł

178,35 zł brutto

AC-16

Adapter rozdzielacz fazy

NR KAT. WAADAAC16

dostępny

Czas realizacji: do 7 dni

215,00 zł

264,45 zł brutto

C-6A

Cęgi pomiarowe (fi 20 mm) 10 A AC

NR KAT. WACEGC6AOKR

dostępny

Czas realizacji: 24h

1 440,00 zł

1 771,20 zł brutto

C-5A

Cęgi pomiarowe (fi 39mm) 1000 A AC/DC

NR KAT. WACEGC5AOKR

dostępny

Czas realizacji: do 14 dni

1 335,00 zł

1 642,05 zł brutto

C-3

Cęgi pomiarowe (fi 52 mm)

NR KAT. WACEGC3OKR

dostępny

Czas realizacji: do 14 dni

665,00 zł

817,95 zł brutto

C-4A

Cęgi pomiarowe (fi 52 mm) 1000 A AC

NR KAT. WACEGC4AOKR

dostępny

Czas realizacji: 24h

1 775,00 zł

2 183,25 zł brutto

N-1

Cęgi nadawcze (fi 52mm, zawierają przewód dwużyłowy)

NR KAT. WACEGN1BB

dostępny

Czas realizacji: 24h

1 395,00 zł

1 715,85 zł brutto

F-2A

Cęgi elastyczne (fi 235 mm)

NR KAT. WACEGF2AOKR

dostępny

Czas realizacji: 24h

995,00 zł

1 223,85 zł brutto

F-1A

Cęgi elastyczne (fi 360 mm)

NR KAT. WACEGF1AOKR

dostępny

Czas realizacji: do 14 dni

1 380,00 zł

1 697,40 zł brutto

Przewód 5 m czerwony 1 kV (wtyki bananowe)

NR KAT. WAPRZ005REBB

dostępny

Czas realizacji: 24h

84,00 zł

103,32 zł brutto

Przewód 10 m czerwony 1 kV (wtyki bananowe)

NR KAT. WAPRZ010REBB

dostępny

Czas realizacji: 24h

110,00 zł

135,30 zł brutto

Przewód 20 m czerwony 1 kV (wtyki bananowe)

NR KAT. WAPRZ020REBB

zostało niewiele sztuk

Czas realizacji: 24h

175,00 zł

215,25 zł brutto

Przewód 25 m czerwony do pomiaru uziemień na szpuli (wtyki bananowe)

NR KAT. WAPRZ025REBBSZ

dostępny

Czas realizacji: 24h

150,00 zł

184,50 zł brutto

Przewód 25 m niebieski do pomiaru uziemień na szpuli (wtyki banowe)

NR KAT. WAPRZ025BUBBSZ

dostępny

Czas realizacji: 24h

150,00 zł

184,50 zł brutto

Przewód 50 m żółty na szpuli (wtyki bananowe)

NR KAT. WAPRZ050YEBBSZ

dostępny

Czas realizacji: 24h

185,00 zł

227,55 zł brutto

Przewód 2 m dwużyłowy do cęgów N-1

NR KAT. WAPRZ002DZBB

dostępny

Czas realizacji: do 7 dni

195,00 zł

239,85 zł brutto

Szpula do nawinięcia przewodu pomiarowego

NR KAT. WAPOZSZP1

zostało niewiele sztuk

Czas realizacji: 24h

65,00 zł

79,95 zł brutto

CS1

Adapter symulator kabla

NR KAT. WAADACS1

zostało niewiele sztuk

Czas realizacji: 24h

175,00 zł

215,25 zł brutto

LP-1

Sonda luksomierza z adapterem

NR KAT. WAADALP1KPL

dostępny

Czas realizacji: do 7 dni

535,00 zł

658,05 zł brutto

LP-10A

Sonda luksomierza z adapterem

NR KAT. WAADALP10AKPL

dostępny

Czas realizacji: do 14 dni

1 430,00 zł

1 758,90 zł brutto

LP-10B

Sonda luksomierza z adapterem

NR KAT. WAADALP10BKPL

dostępny

Czas realizacji: 24h

975,00 zł

1 199,25 zł brutto

Sonda ostrzowa rozkładana

NR KAT. WASONSP2M

zostało niewiele sztuk

Czas realizacji: 24h

335,00 zł

412,05 zł brutto

Sonda gruntowa 80 cm

NR KAT. WASONG80

dostępny

Czas realizacji: 24h

295,00 zł

362,85 zł brutto

Zacisk imadełkowy z wtykiem bananowym

NR KAT. WAZACIMA1

dostępny

Czas realizacji: do 7 dni

110,00 zł

135,30 zł brutto

L-3

Futerał

NR KAT. WAFUTL3

zostało niewiele sztuk

Czas realizacji: 24h

66,00 zł

81,18 zł brutto

Pliki do pobrania

  • PDF

    MPI-540_540-PV insobs v2.03 PL.pdf
    Instrukcja obsługi MPI-540/MPI-540-PV PL
  • PDF

    MPI-540_540-PV insobs skr v2.03 PL.pdf
    Instrukcja obsługi skrócona MPI-540/MPI-540-PV PL
  • PDF

    Akcesoria_do_Sonel_MPI_PL_v1.1.pdf
    Broszura akcesoria do MPI / MRP PL
  • PDF

    karta_kat_MPI-540_540-PV_PL_v1.07.pdf
    Karta katalogowa PL
  • PDF

    DZ_MPI-535_MPI-540_MPI-540-PV_v.1.pdf
    Deklaracja zgodności

Strona korzysta z plików cookie w celu realizacji usług zgodnie z polityką prywatności. Możesz określić warunki przechowywania lub dostępu do cookie w Twojej przeglądarce.
