MPI-540-PV Start + CMP-1015-PV + PE6
Wielofunkcyjny miernik parametrów instalacji elektrycznych bez cęgow elastycznych, z cyfrowym miernikiem cęgowym i programem

Name: Wielofunkcyjny miernik parametrów instalacji elektrycznych bez cęgow elastycznych, z cyfrowym miernikiem cęgowym i programem
Brand: Sonel
SKU: S11-WMPLMPI540PVSCMP1015PE6
Price: 17256.9 PLN
Availability: InStock

Indeks kat. WMPLMPI540PVSCMP1015PE6

ean 5907624034945

Rabat 5% dla zalogowanych użytkowników

Dodaj świadectwo wzorcowania w koszyku

Darmowa dostawa

Stopień ochrony: IP 51

Kategoria pomiarowa: CAT II 1000 V DC, CAT III 500 V, CAT IV 300 V

14 030,00 zł

17 256,90 zł brutto

Sprawdź ofertę leasingu dla firm

Dostępny

Czas realizacji: do 7 dni

Opis

Dane techniczne

Akcesoria w zestawie

Akcesoria dodatkowe

Opinie

Pliki do pobrania

ZESTAW PROMOCYJNY SONEL MPI-540-PV START + SONEL CMP-1015-PV + SONEL PE6

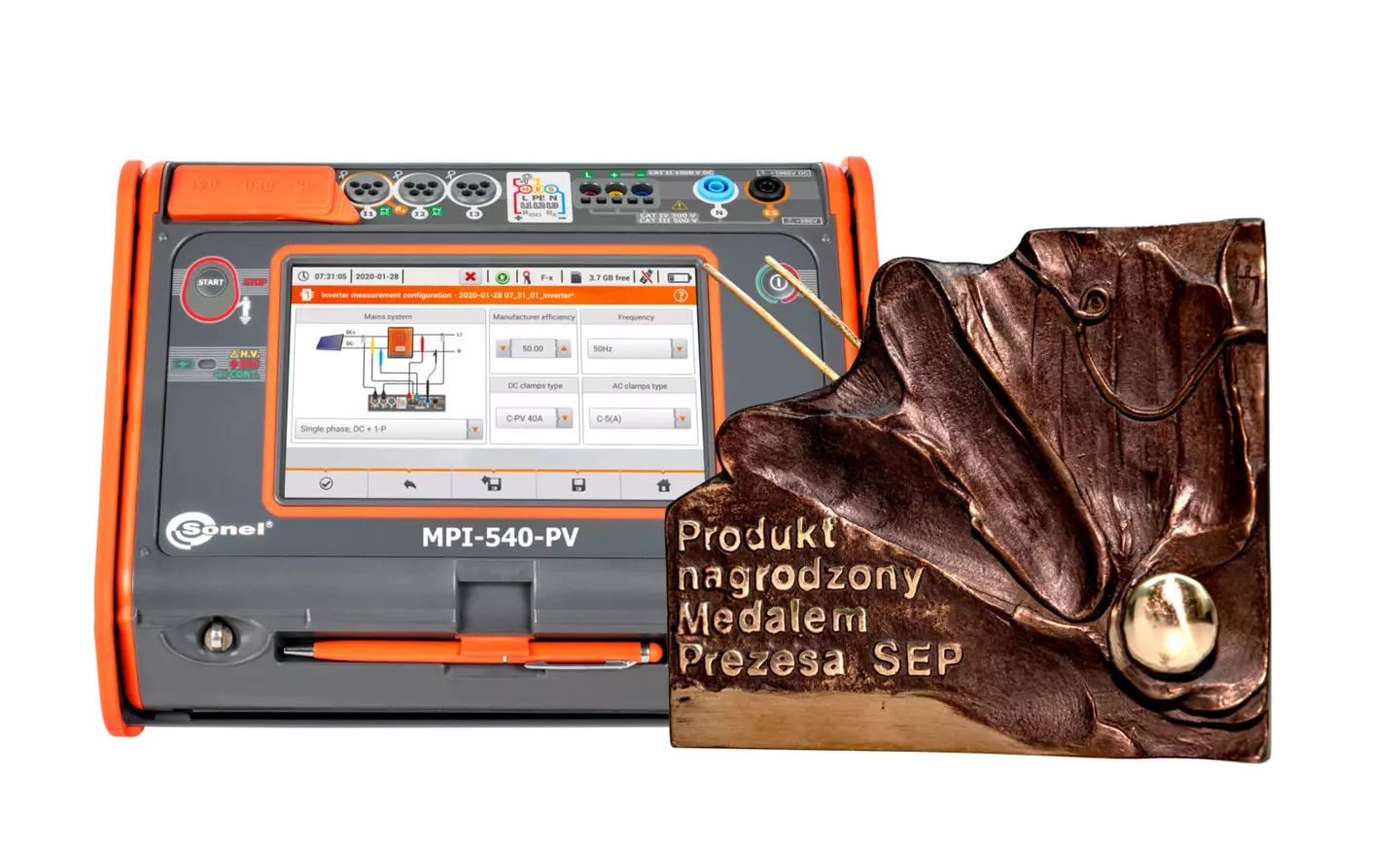

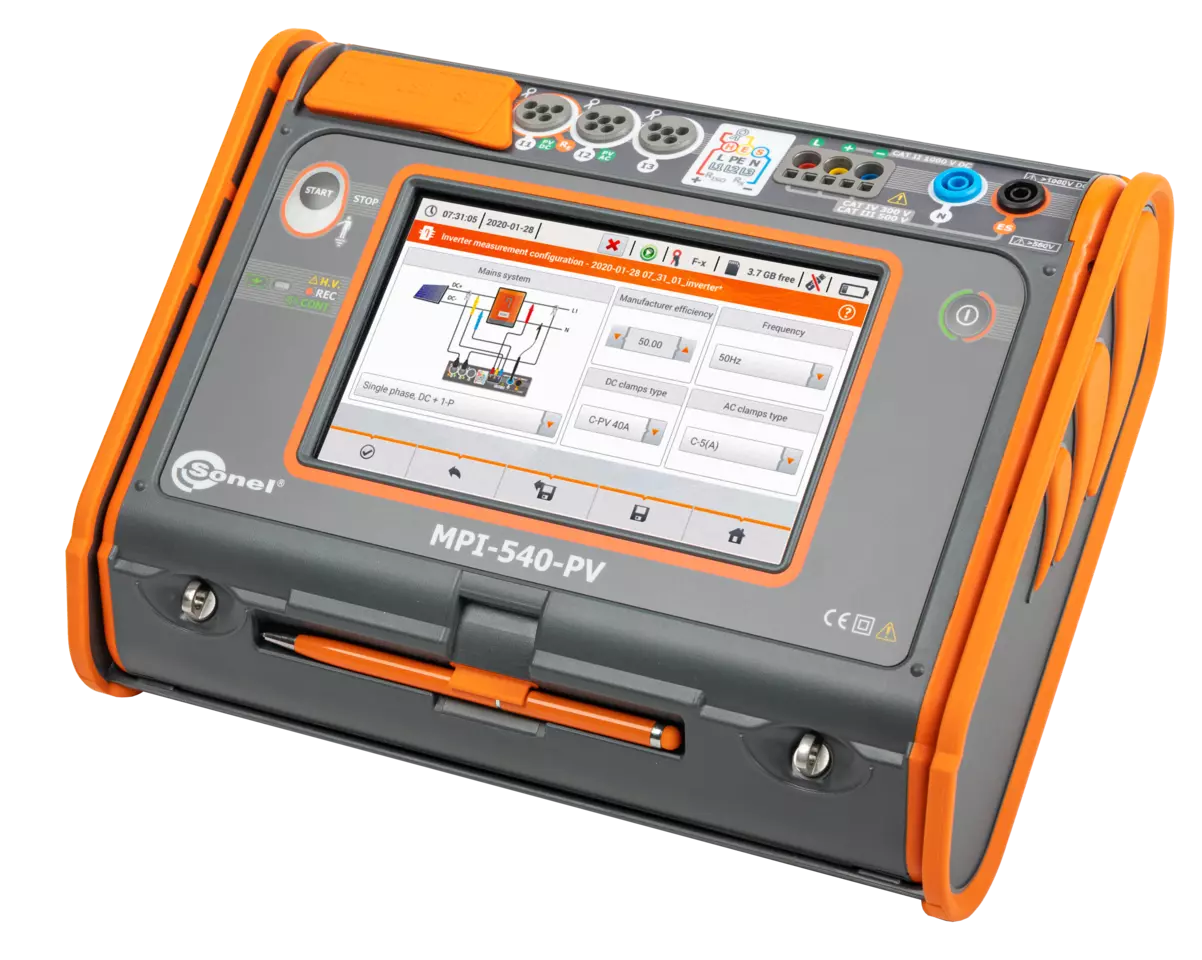

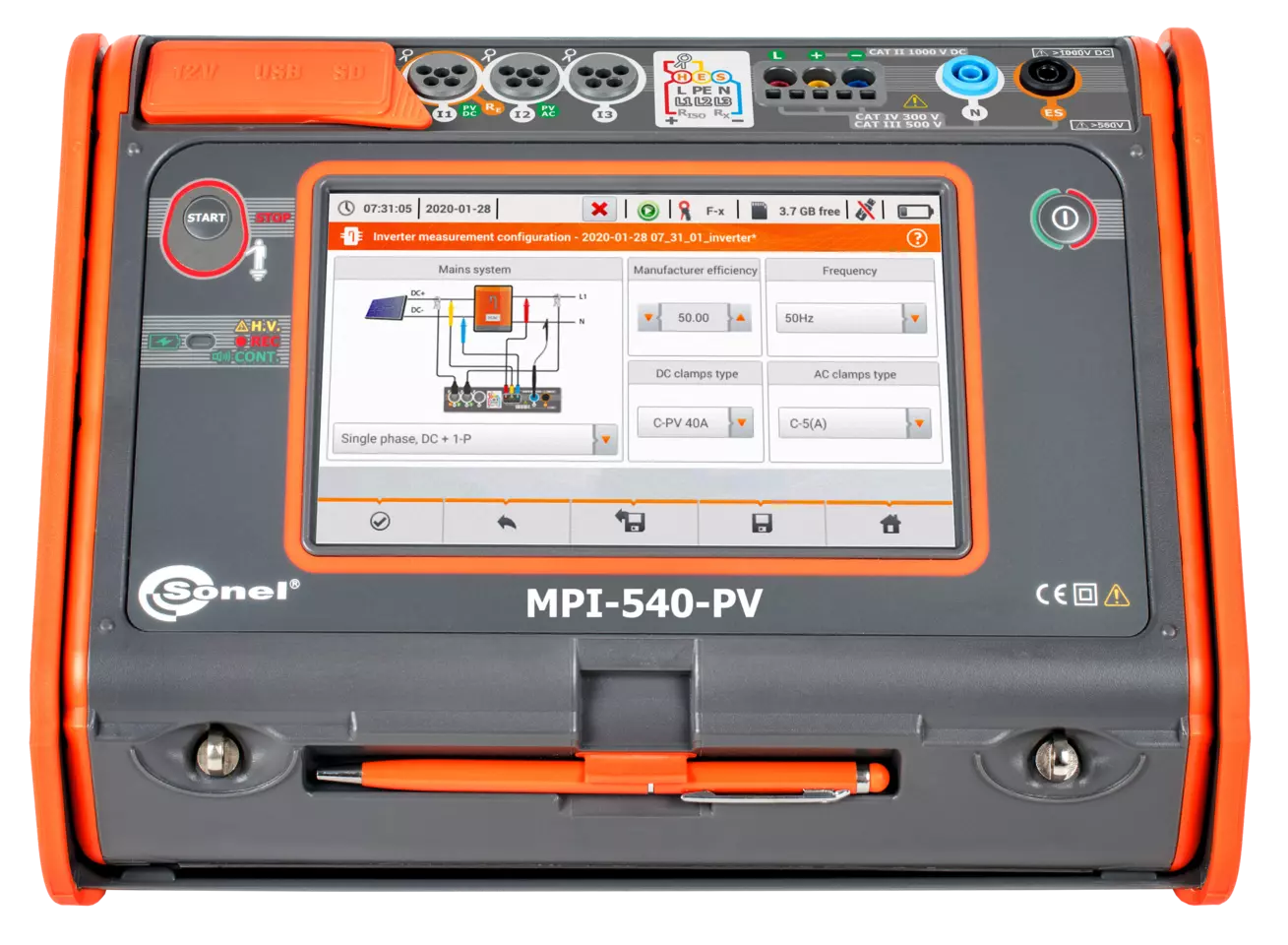

1. Wielofunkcyjny miernik parametrów instalacji elektrycznych Sonel MPI-540-PV Start

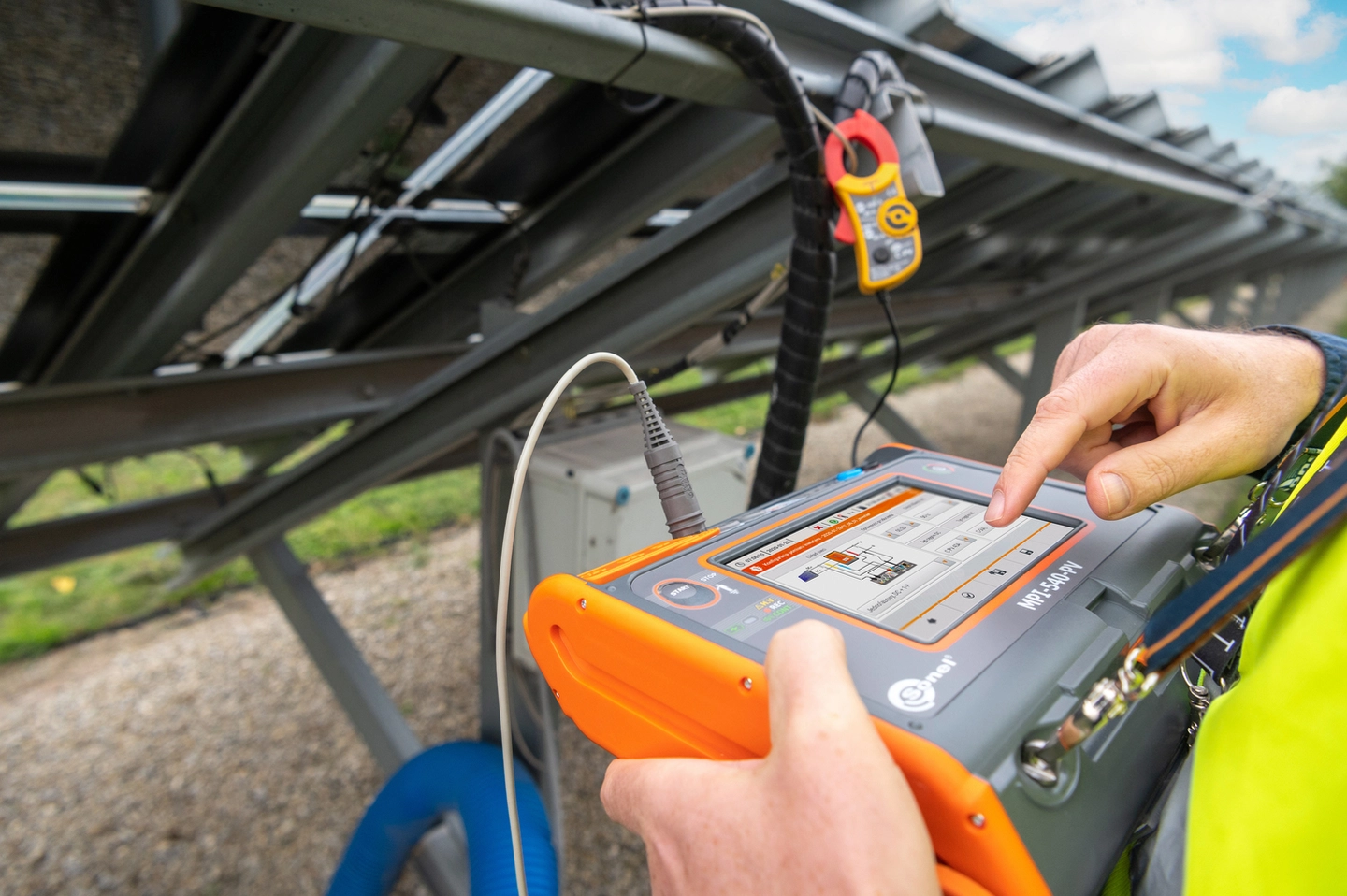

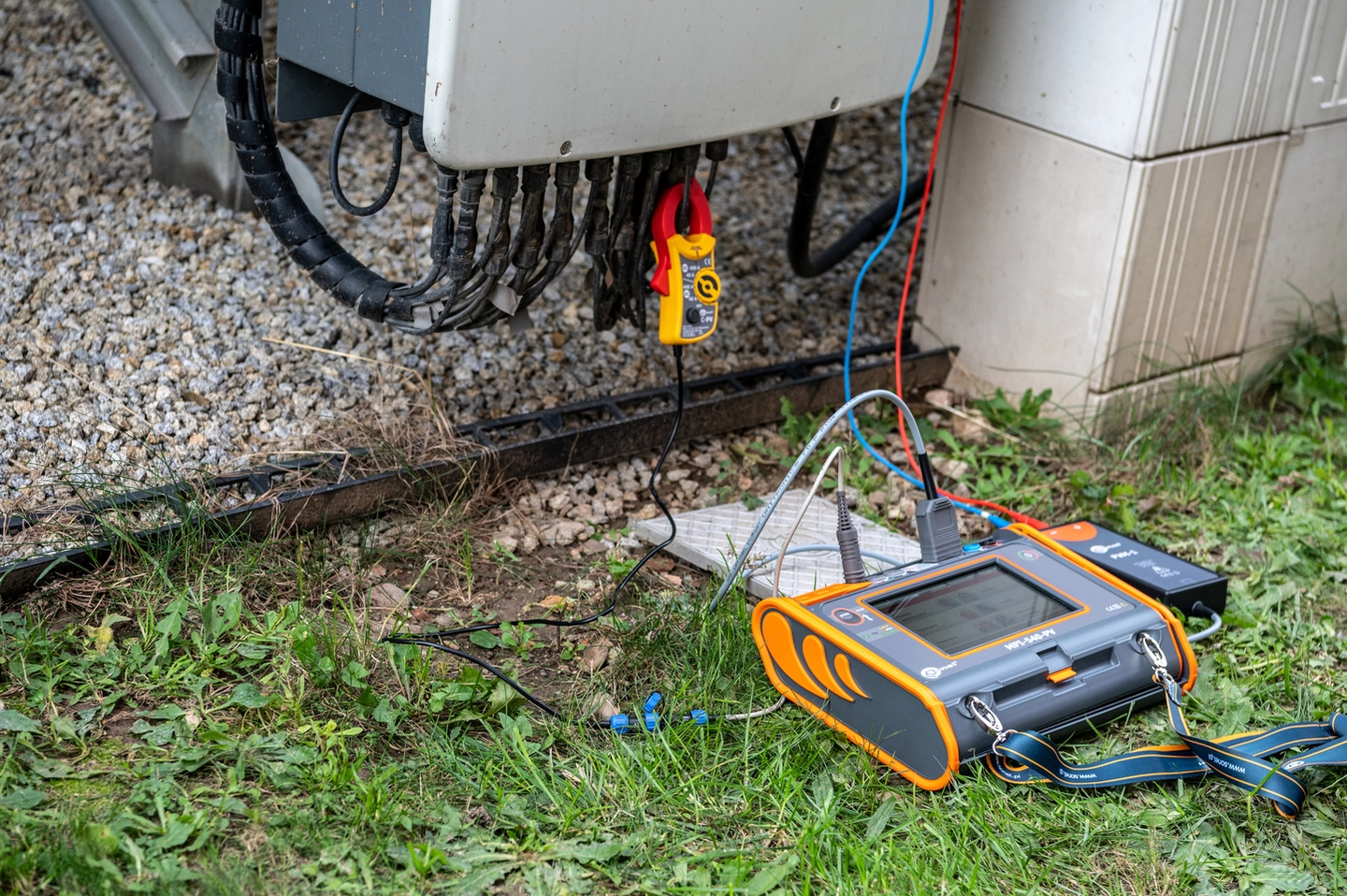

Wielofunkcyjny miernik parametrów instalacji elektrycznych Sonel MPI-540-PV to zaawansowane narzędzie stworzone w szczególności do mierzenia parametrów instalacji fotowoltaicznych. Z pomocą jednego urządzenia możliwe jest wykonanie całego szeregu badań po stronie DC i AC zgodnie z wytycznymi normy PN-EN 62446. Ponadto Sonel MPI-540-PV służy również do przeprowadzania wszystkich pomiarów służących do określenia stanu bezpieczeństwa domowych, jak i przemysłowych instalacji elektrycznych. Prezentowany miernik to urządzenie o zaawansowanych możliwościach, dedykowane specjalistom działającym w branży instalacyjnej oraz elektrycznej.

W trakcie pomiaru parametrów instalacji fotowoltaicznej, miernik automatyczne przelicza parametry do warunków odniesienia STC (Standard Test Conditions). Pomiary napięć, prądów oraz mocy po stronie AC i DC inwertera pozwolą zweryfikować jego sprawność. Po przeniesieniu danych zachowanych w pamięci miernika do programu Sonel PE6, możliwe jest wygenerowanie raportu z badań parametrów instalacji fotowoltaicznych.

Z myślą o automatyzacji pomiarów, miernik Sonel MPI-540-PV został dodatkowo wzbogacony o funkcję badania wyłączników różnicowo-prądowych w trybie Auto. Przyrząd posiada również wstępnie zaprogramowane przez producenta sekwencje pomiarowe (tzw. autotesty), które można w razie potrzeby rozbudowywać o własne sekwencje. Możliwości oraz funkcjonalność miernika dodatkowo powiększy odpowiednio dobrane akcesorium dodatkowe, np. w postaci adaptera AutoISO-1000C, który umożliwia wykonanie w sposób automatyczny pomiarów rezystancji izolacji przewodów 3-, 4-, oraz 5-żyłowych.

Sonel MPI-540-PV Start nie posiada w wyposażeniu 3 szt. giętkich cęgów prądowych F-3A.

2. Cyfrowy miernik cęgowy do instalacji PV Sonel CMP-1015-PV

Przyrząd dedykowany jest do pomiaru prądu i napięcia DC w instalacjach fotowoltaicznych. Urządzenie jest wszechstronne dzięki mnogości opcji pomiarowych. Obrazu dopełnia rejestrator z wykresami. Praca w pełnym słońcu nie jest przeszkodą dzięki wyświetlaczowi o wysokiej jasności.

3. Program Sonel PE6 (Pomiary Elektryczne 6)

Najnowsza odsłona popularnego programu do tworzenia protokołów z pomiarów elektrycznych. PE6 upraszcza proces wykonywania dokumentacji. Maksymalnie skraca jego czas. Automatyzuje. Wszystko dzięki licznym wbudowanym mechanizmom, narzędziom i funkcjom.

Cechy programu:

zgodność drukowanego protokołu z nową normami PN-HD 60364-6:2016-07, PN-HD 60364-4-41:2017-09
współpraca z miernikami SONEL S.A.,
drzewiasta struktura dokumentu,
rozbudowane bazy zabezpieczeń i punktów pomiarowych,
automatyczne obliczanie wartości wymaganych,
automatyczna ocena wyników zmierzonych,
harmonogram pomiarów,
wstawianie zdjęć i rysunków do protokołów,
drukowanie kontrolek pomiarowych oraz etykiet opisowych tablic,
kalkulacja wykonanych pomiarów,
drukowanie faktur,
automatyczne wypełnianie protokołów serią danych.

Program wspomaga tworzenie dokumentacji po przeprowadzonych badaniach w zakresie kompleksowej kontroli punktów pomiarowych oraz:

skuteczności samoczynnego wyłączenia (TN-S, TN-C, TN-C-S, TT, IT),
parametrów wyłączników RCD,
stanu izolacji obwodów (TN-S, TN-C, TN-C-S, TT, IT),
stanu izolacji kabli elektrycznych,
stanu instalacji odgromowej i uziemień,
ciągłości przewodów,
rezystancji izolacji silników zwartych i rozwartych,
rezystancji styczników,
rezystancji wyłączników,
urządzeń transformatorowych.

Wymagania sprzętowe:

System operacyjny: Windows 10 / 11
Minimalna rozdzielczość: 1024x768
Zalecana rozdzielczość: 1920x1080

MPI-540-PV | Specyfikacja – parametry instalacji elektrycznych

Funkcje pomiarowe	Zakres pomiarowy	Zakres wyświetlania	Rozdzielczość	Dokładność
Impedancja pętli zwarcia
Pętla zwarcia Z_L-PE, Z_L-N, Z_L-L	0,13 Ω…1999,9 Ω wg IEC 61557	0,00 Ω…1999 Ω	od 0,01 Ω	±(5% w.m. + 30 cyfr)
Pętla zwarcia Z_L-PE w trybie RCD	od 0,50 Ω…1999 Ω wg IEC 61557	0,00 Ω…1999 Ω	od 0,01 Ω	od ±(6% w.m. + 5 cyfr)
Pomiary parametrów wyłączników RCD
Test wyłączania RCD i pomiar czasu zadziałania t_A prąd pomiarowy 0,5 I_Δn, 1 I_Δn, 2 I_Δn, 5 I_Δn
RCD ogólnego typu i krótkozwłoczny	0 ms…300 ms	0 ms…300 ms	1 ms	od ±(2% w.m. + 2 cyfry)
RCD selektywny	0 ms…500 ms	0 ms…500 ms	1 ms	od ±(2% w.m. + 2 cyfry)
Pomiar prądu zadziałania RCD I_A prąd pomiarowy 0,2 I_Δn…2,0 I_Δn
dla prądu różnicowego sinusoidalnego (typ AC)	3,3 mA…1000 mA	3,3 mA…1000 mA	od 0,1 mA	±5% I_Δn
dla prądu różnicowego 1-kierunkowego oraz 1-kierunkowego z podkładem 6 mA prądu stałego (typ A)	3,5 mA…700 mA	3,5 mA…700 mA	od 0,1 mA	±10% I_Δn
dla prądu różnicowego stałego (typ B)	2,0 mA…1000 mA	2,0 mA…1000 mA	od 0,1 mA	±10% I_Δn
Rezystancja uziemienia
Metoda 3- i 4-przewodowa	od 0,50 Ω…1,99 kΩ wg IEC 61557-5	0,00 Ω…1,99 kΩ	od 0,01 Ω	od ±(2% w.m. + 3 cyfry)
Metoda 3-przewodowa + cęgi	0,00 Ω…1,99 kΩ	0,00 Ω…1,99 kΩ	od 0,01 Ω	od ±(2% w.m. + 4 cyfry)
Metoda 2-cęgowa	0,00 Ω…99,9 kΩ	0,00 Ω…99,9 kΩ	od 0,01 Ω	od ±(10% w.m. + 4 cyfry)
Rezystywność gruntu	0,0 Ω m…99,9 kΩm	0,0 Ωm…99,9 kΩm	od 0,1 Ωm	Zależna od dokładności pomiaru R_E
Rezystancja izolacji
Napięcie pomiarowe 50 V	50 kΩ…250 MΩ wg IEC 61557-2	0 kΩ…250 MΩ	od 1 kΩ	od ±(3% w.m. + 8 cyfr)
Napięcie pomiarowe 100 V	100 kΩ…500 MΩ wg IEC 61557-2	0 kΩ…500 MΩ	od 1 kΩ	od ±(3% w.m. + 8 cyfr)
Napięcie pomiarowe 250 V	250 kΩ…999 MΩ wg IEC 61557-2	0 kΩ…999 MΩ	od 1 kΩ	od ±(3% w.m. + 8 cyfr)
Napięcie pomiarowe 500 V	500 kΩ…2,00 GΩ wg IEC 61557-2	0 kΩ…2,00 GΩ	od 1 kΩ	od ±(3% w.m. + 8 cyfr)
Napięcie pomiarowe 1000 V	1000 kΩ…4,99 GΩ wg IEC 61557-2	0 kΩ…9,99 GΩ	od 1 kΩ	od ±(3% w.m. + 8 cyfr)
Rezystancja przewodów ochronnych i wyrównawczych
Pomiar ciągłości połączeń ochronnych i wyrównawczych prądem ±200 mA	0,12 Ω…400 Ω wg IEC 61557-4	0,00 Ω…400 Ω	od 0,01 Ω	±(2% w.m. + 3 cyfry)
Pomiar rezystancji małym prądem	0,0 Ω…1999 Ω	0,0 Ω…1999 Ω	od 0,1 Ω	±(3% w.m. + 3 cyfry)
Natężenie oświetlenia
Pomiar w luksach (lx)	0 lx…399,9 klx	0 lx…399,9 klx	od 0,001 lx	od ±(2% w.m. + 5 cyfr)
Pomiar w stopokandelach (fc)	0 fc…39,99 kfc	0 fc…39,99 kfc	od 0,001 fc	od ±(2% w.m. + 5 cyfr)
Wskazania kolejności faz	zgodna, przeciwna, napięcie U_L-L: 95 V…500 V (45 Hz…65 Hz)

"w.m" - wartość mierzona

MPI-540-PV | Specyfikacja – rejestrator 3-fazowy

Przyrząd przewidziany jest do pracy w sieciach:

o częstotliwości znamionowej 50/60 Hz
o napięciach znamionowych: 64/110 V, 110/190 V, 115/200 V, 127/220 V, 220/380 V, 230/400 V, 240/415 V, 254/440 V, 290/500 V
prądu stałego

Układy obsługiwanych sieci:

jednofazowy
dwufazowy ze wspólnym N
trójfazowy gwiazda z i bez przewodu N
trójfazowy trójkąt

Parametr	Zakres pomiarowy	Maksymalna rozdzielczość	Dokładność
Napięcie przemienne (TRMS)	0,0…500 V	0,01% U_nom	±0,5% U_nom
Prąd przemienny TRMS	w zależności od cęgów*	0,01% I_nom	±2% w.m. jeśli w.m. ≥ 10% I_nom, ±2% I_nom jeśli w.m. < 10% I_nom(błąd nie uwzględnia błędu cęgów)
Częstotliwość	40,00…70,00 Hz	0,01 Hz	±0,05 Hz
Moc czynna, bierna, pozorna i odkształceń	w zależności od konfiguracji (przekładniki, cęgi)	4 cyfry znaczące	w zależności od konfiguracji (przekładniki, cęgi)
Energia czynna, bierna i pozorna	secondo la configurazione (sensori, pinze)	4 cyfry znaczące	jak błąd mocy
cosφ i współczynnik mocy (PF)	0,00…1,00	0,01	±0,03
Harmoniczne
Napięcie	taki sam jak napięcia przemiennego True RMS	taka sama jak napięcia przemiennego True RMS	±5% w.m. jeśli w.m. ≥ 3% U_nom, ±0,15% U_nom jeśli w.m. < 3% U_nom
Prąd	taki sam jak prądu przemiennego True RMS	taka sama jak prądu przemiennego True RMS	±5% w.m. jeśli w.m. ≥ 10% U_nom, ±0,5% U_nom jeśli w.m. < 10% U_nom
THD
Napięcie	0,0…100.0% (względem wartości skutecznej)	0,1%	±5%
Prąd	0,0…100.0% (względem wartości skutecznej)	0,1%	±5%
Współczynnik asymetrii	0,0…10,0%	0,1%	±0,15% (błąd bezwzględny)

Cęgi F-1A, F-2A, F-3A: 0…3000 A AC (10 000 A_p-p)
Cęgi C-4A: 0…1000 A AC (3600 A_p-p)
Cęgi C-5A: 0…1000 A AC/DC (3600 A_p-p)
Cęgi C-6A: 0..10 A AC (36 A_p-p)
Cęgi C-7A: 0…100 A AC (360 A_p-p)

MPI-540-PV | Pomiar prądu przemiennego (True RMS) przy użyciu cęgów

	C-4A	C-5A	C-6A	C-7A	F-1A	F-2A	F-3A
Prąd znamionowy	1000 A AC	1000 A AC 1400 A DC	10 A AC	100 A AC	3000 A AC	3000 A AC	3000 A AC
Częstotliwość	30 Hz…10 kHz	DC…5 kHz	40 Hz…10 kHz	40 Hz…1 kHz	40 Hz…10 kHz	40 Hz…10 kHz	40 Hz…10 kHz
Maks. średnica mierzonego przewodu	52 mm	39 mm	20 mm	24 mm	380 mm	250 mm	140 mm
Minimalna dokładność podstawowa	≤0,5%	≤1,5%	≤1%	0,5%	1%	1%	1%
Zasilanie bateryjne	-	√	-	-	-	-	-
Długość przewodu	2,2 m	2,2 m	2,2 m	3 m	2,5 m	2,5 m	2,5 m
Kategoria pomiarowa	IV 300 V	IV 300 V	IV 300 V	III 300 V	IV 600 V	IV 600 V	IV 600 V
Stopień ochrony obudowy	IP40	IP40	IP40	IP40	IP67	IP67	IP67

MPI-540-PV | Specyfikacja – parametry instalacji fotowoltaicznych

Funkcje pomiarowe	Zakres wyświetlania	Rozdzielczość	Dokładność
Napięcie otwartego obwodu U_OC	0,0 Ω…1000 V	OD 0,1 V	od ±(3% w.m. + 2 cyfry)
Prąd zwarcia I_SC	0,00 Ω…20,00 A	0,1 A	±(3% w.m. + 0,10 A)

CMP-1015-PV | Specyfikacja

Funkcje pomiarowe	Zakres	Rozdzielczość	Dokładność
Prąd AC	do 1000 A	od 0,01 A	±(2,5% w.m. + 5 cyfr)
Prąd DC	do 1000 A	od 0,01 A	±(2,0% w.m. + 8 cyfr)
Napięcie AC	do 1000 V	od 0,001 mV	od ±(1,2% w.m. + 5 cyfr)
Napięcie DC	do 1500 V	od 0,1 mV	od ±(0,5% w.m. + 5 cyfr)
Napięcie AC+DC	do 1000 V	od 0,001 V	od ±(1,5% w.m. + 20 cyfr)
Low Z (napięcie AC / DC)	do 1000 V	od 0,001 V	±(3,0% w.m. + 40 cyfr)
Low Z AC+DC	do 1000 V	od 0,001 V	±(3,5% w.m. + 40 cyfr)
Rezystancja	do 60,00 MΩ	od 0,1 Ω	od ±(0,8% w.m. + 5 cyfr)
Częstotliwość	do 10,00 MHz	od 0,01 Hz	±(0,2% w.m. + 5 cyfr)
Pojemność	do 100,0 mF	od 0,01 nF	od ±(3,0% w.m. + 8 cyfr)
Cykl roboczy (%)	10,0…90,0%	0,1%	±(1,2% w.m. + 8 cyfr)
Pomiar temperatury	-40,0…+1000ºC -40,0…+1832ºF	0,1ºC 0,1ºF	±(1,5% w.m. + 3ºC) ±(1,0% w.m. + 5,4ºF)
Ciągłość / Test diody	✓ / ✓

w.m. - wartość mierzona

Cechy podstawowe:

HOLD
Automatyczny wybór zakresu

Cechy zaawansowane:

Pomiar prądu i napięcia za falownikiem, przekształtnikiem częstotliwości lub w układzie VFD
Pomiar wysokiego napięcia DC (HVDC)
Prąd rozruchowy
Bezkontaktowy wskaźnik napięcia
MIN / MAX
PEAK HOLD - zatrzymanie wartości szczytowej
Pomiar względny REL
Pomiar TRMS
Pamięć
- wewnętrzna
  - pomiary: 128 wyników
  - rejestrator: 16 rejestracji, 100 000 próbek, częstotliwość próbkowania: od 1 Hz
- zewnętrzna
  - w aplikacji mobilnej
Komunikacja Bluetooth

Cechy pozostałe:

Automatyczne wyłączanie urządzenia
Wskaźnik naładowania baterii
Wbudowana latarka
Beeper

Wyświetlacz:

Rodzaj: LCD graficzny
Podświetlenie ekranu
