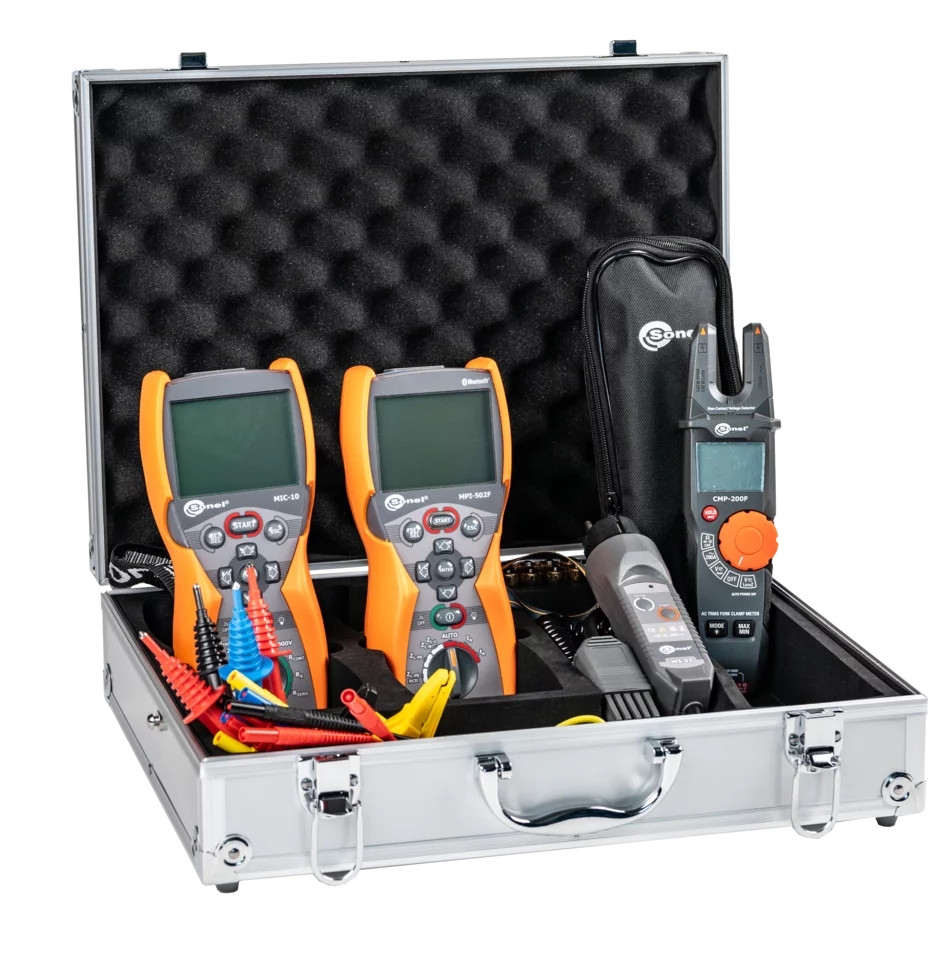

WME-9

Zestaw do pomiarów elektrycznych

Możliwości

• MPI-502F | Pomiar parametrów pętli zwarcia.
• MPI-502F | Badanie wyłączników różnicowoprądowych typu AC, A.
• MPI-502F • MIC-10 | Pomiar rezystancji połączeń ochronnych i wyrównawczych.
• MIC-10 | Pomiary rezystancji izolacji napięciem do 1000 V.
• CMP-200F | Pomiar napięcia, prądu, rezystancji, pojemności.

MPI-502F

Wielofunkcyjny miernik parametrów instalacji elektrycznej

Pomiar parametrów pętli zwarcia

• Pomiar impedancji pętli zwarcia w sieciach o napięciach znamionowych: 220/380 V, 230/400 V, 240/415 V o częstotliwościach 45...65 Hz, roboczy zakres napięć: 180...460 V
• Wskazania rezystancji pętli zwarcia R i reaktancji pętli zwarcia X
• Pomiar impedancji pętli zwarcia prądem 15 mA bez wyzwalania wyłączników różnicowoprądowych
• Maksymalny prąd pomiarowy: 7,6 A (przy 230 V), 13,3 A (przy 400 V)

Badanie wyłączników różnicowoprądowych typu AC, A

• Pomiar wyłączników różnicowoprądowych bezzwłocznych, krótkozwłocznych i selektywnych o znamionowych prądach różnicowych 10, 15, 30, 100, 300, 500 mA
• Pomiar prądu wyzwolenia I_A oraz czasu zadziałania t_A dla prądów 0,5 I_Δn, 1 I_Δn, 2 I_Δn, 5 I_Δn
• Pomiar R_E i U_B bez wyzwalania RCD
• Rozszerzona funkcja AUTO pomiaru RCD, z możliwością pomiaru Z_L-PE małym prądem
• Pomiar I_A oraz t_A przy jednym zadziałaniu RCD

Pomiar rezystancji połączeń ochronnych i wyrównawczych

• Pomiar ciągłości połączeń ochronnych prądem ±200 mA zgodnie z normą PN-EN 61557-4
• Autokalibracja przewodów pomiarowych - możliwość użycia dowolnych przewodów
• Pomiar rezystancji małym prądem

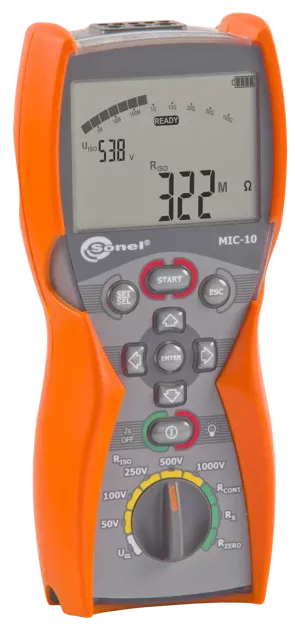

MIC-10

Miernik rezystancji izolacji

Pomiary rezystancji izolacji

• Napięcie pomiarowe wybierane w zakresie 50...1000 V: 50, 100, 250, 500, 1000 V.
• Ciągłe wskazanie mierzonej rezystancji izolacji.
• Samoczynne rozładowanie pojemności mierzonego obiektu po zakończeniu pomiaru rezystancji izolacji.
• Akustyczne wyznaczanie pięciosekundowych odcinków czasu, ułatwiające zdjęcie charakterystyk czasowych.
• Wskazania rzeczywistego napięcia pomiarowego w czasie pomiaru.
• Prąd pomiarowy 1 mA.
• Zabezpieczenie przed pomiarem obiektów znajdujących się pod napięciem.

Funkcje pomiarowe

• Pomiar rezystancji izolacji:
  • metodą dwu- oraz trójprzewodową,
  • pomiar pojemności w czasie pomiaru R_ISO.
• Niskonapięciowy pomiar ciągłości obwodu prądem ≥200 mA (R_CONT).
• Niskonapięciowy pomiar rezystancji (R_X).

Dodatkowe funkcje miernika

• Pomiar napięć stałych i przemiennych w zakresie 0...600 V.
• Podświetlana klawiatura i wyświetlacz.
• Przyrząd spełnia wymagania normy PN-EN 61557.

CMP-200F

Miernik widełkowy prądu AC

Cechy

• Otwarte cęgi pomiarowe.
• Pomiar prądu i napięcia przemiennego.
• Pomiar napięcia stałego.
• Niskoimpedancyjny pomiar napięcia Low Z.
• Pomiar prądów do 200 A AC.
• Automatyczny wybór zakresów pomiarowych.
• Zatrzymanie wyniku pomiaru - funkcja HOLD.
• Wyświetlanie wartości skrajnych MAX/MIN.
• Automatyczne wyłączenie urządzenia - funkcja Auto-OFF.
