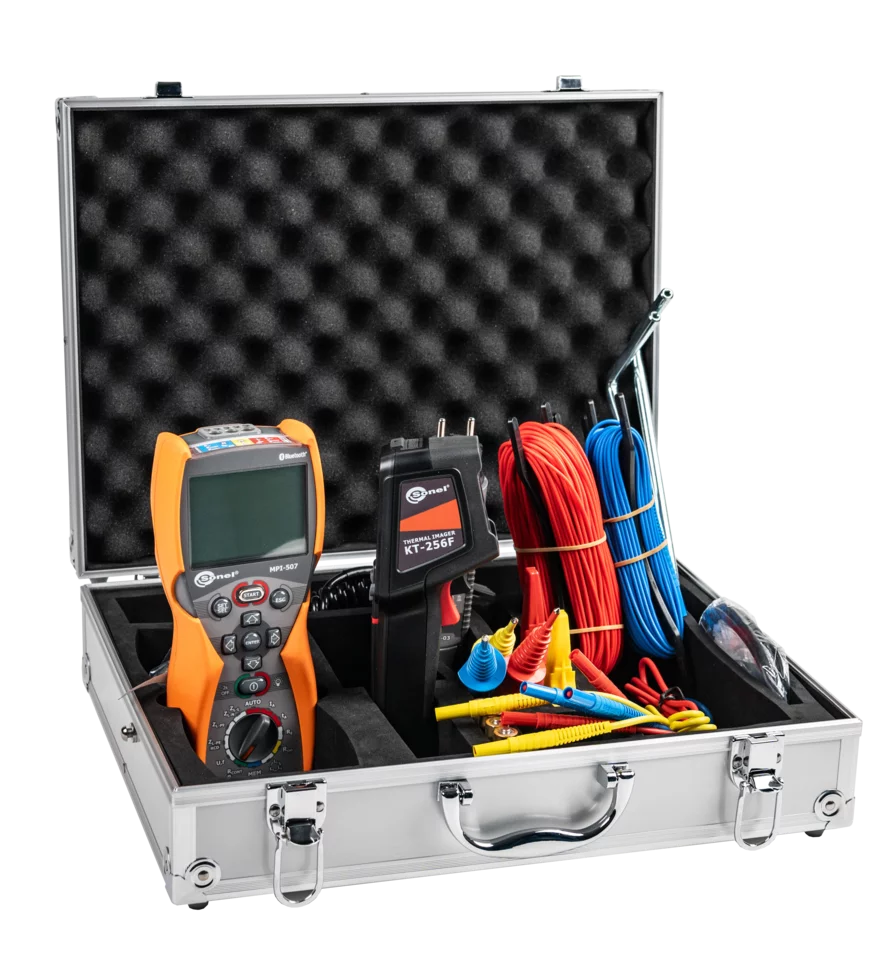

WME-13

Zestaw do badania instalacji elektrycznych

Możliwości

• MPI-507 | Pomiar parametrów pętli zwarcia.
• MPI-507 | Badanie wyłączników różnicowoprądowych typu AC, A.
• MPI-507 | Pomiar rezystancji uziemienia.
• MPI-507 | Pomiar rezystancji izolacji.
• MPI-507 | Pomiar rezystancji połączeń ochronnych i wyrównawczych.
• MPI-507 | Wskazanie kolejności faz.
• KT-256F | Diagnostyka w podczerwieni.

MPI-507

Pomiar parametrów pętli zwarcia

• Pomiar impedancji pętli zwarcia w sieciach o napięciach znamionowych: 220/380 V, 230/400 V, 240/415 V o częstotliwościach 45...65 Hz, roboczy zakres napięć: 180...460 V
• Wskazania rezystancji pętli zwarcia R i reaktancji pętli zwarcia X
• Pomiar impedancji pętli zwarcia prądem 15 mA bez wyzwalania wyłączników różnicowoprądowych
• Maksymalny prąd pomiarowy: 7,6 A (przy 230 V), 13,3 A (przy 400 V)

Badanie wyłączników różnicowoprądowych typu AC, A

• Pomiar wyłączników różnicowoprądowych bezzwłocznych, krótkozwłocznych i selektywnych o znamionowych prądach różnicowych 10, 15, 30, 100, 300, 500 mA
• Pomiar prądu wyzwolenia I_A oraz czasu zadziałania t_A dla prądów 0,5 I_Δn, 1 I_Δn, 2 I_Δn, 5 I_Δn
• Pomiar R_E i U_B bez wyzwalania RCD
• Rozszerzona funkcja AUTO pomiaru RCD, z możliwością pomiaru Z_L-PE małym prądem
• Pomiar I_A oraz t_A przy jednym zadziałaniu RCD

Pomiar rezystancji uziemienia

• Pomiar metodą 3-biegunową.

Pomiar rezystancji izolacji

• Napięcia probiercze 100 V, 250 V, 500 V.

Pomiar rezystancji połączeń ochronnych i wyrównawczych

• Pomiar ciągłości połączeń ochronnych prądem ±200 mA zgodnie z normą PN-EN 61557-4
• Autokalibracja przewodów pomiarowych - możliwość użycia dowolnych przewodów
• Pomiar rezystancji małym prądem

Wskazanie kolejności faz

KT-256F

Kamera termowizyjna

Cechy

• Zakres pomiarowy: -20°C...550°C.
• Szybki start.
• Szybki pomiar temperatury.
• Automatyczna sygnalizacja przekroczenia granicy alarmu.
• Autofocus.
• Zapis zdjęć na karcie SD.
• Wbudowana bateria Li-Ion pozwalająca na 16-godzinny czas pracy.
• Interfejsy: USB typu C, slot SD.
• Możliwość ustawienia na statywie.
