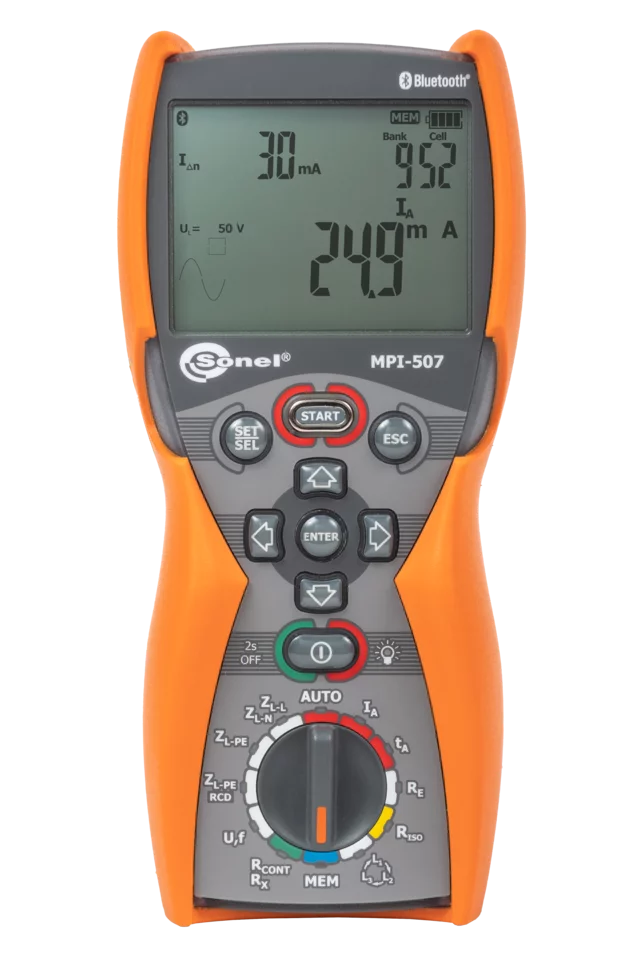

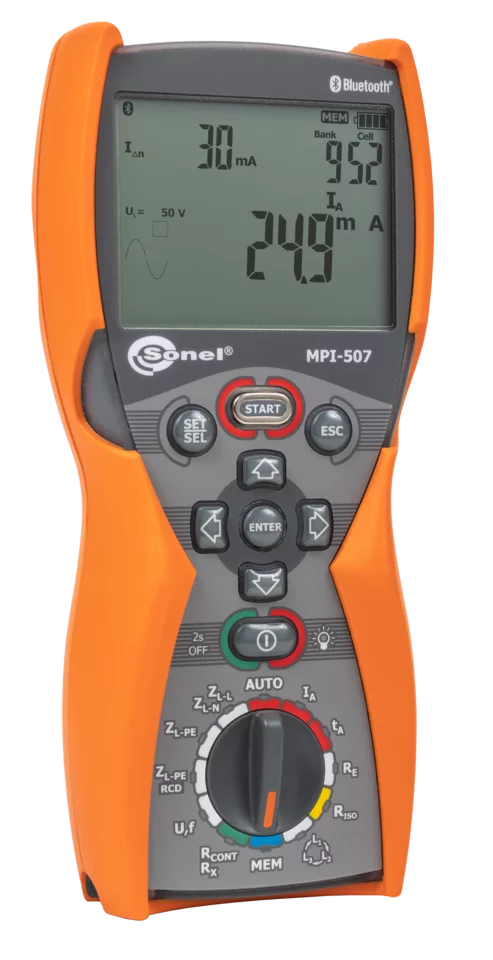

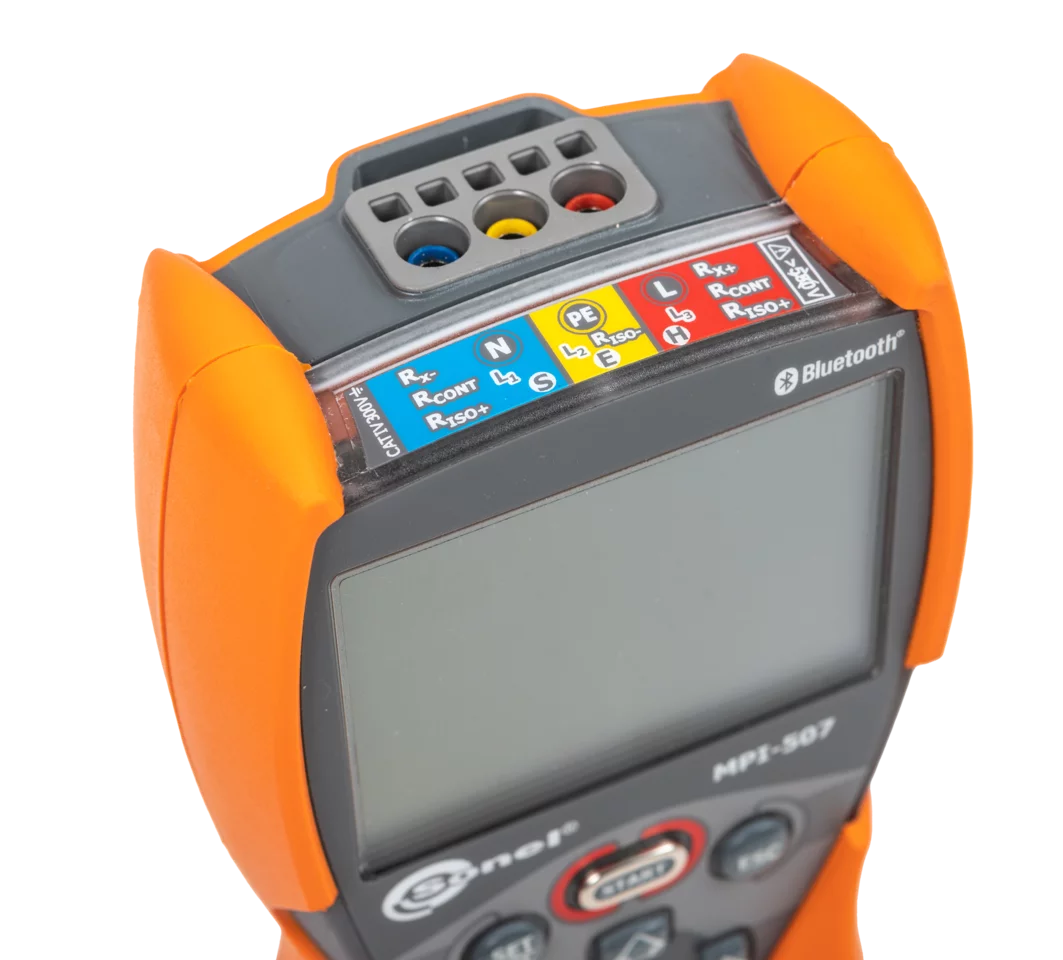

MPI-507

Wielofunkcyjny miernik parametrów instalacji elektrycznej

Indeks kat. WMPLMPI507

ean 5907624004658

Stopień ochrony: IP 67

Kategoria pomiarowa: CAT III 600 V, CAT IV 300 V

Transmisja danych: Bluetooth

Wyświetlacz: monochromatyczny, podświetlany, segmentowy

4 820,00 zł

5 928,60 zł brutto

dostępny

Czas realizacji: 24h

Akcesoria dodatkowe

Adapter USB - licencja dla kolejnego stanowiska

Adapter USB - licencja dla kolejnego stanow...

650,00 zł

799,50 zł brutto

dostępny

Sonel PE6

Program do tworzenia protokołów z badań bez...

840,00 zł

1 033,20 zł brutto

dostępny

Przewód 10 m czerwony 1 kV (wtyki bananowe)

125,00 zł

153,75 zł brutto

dostępny

Przewód 15 m niebieski do pomiaru uziemień ...

155,00 zł

190,65 zł brutto

dostępny

Przewód 20 m czerwony 1 kV (wtyki bananowe)

190,00 zł

233,70 zł brutto

dostępny

Przewód 25 m czerwony do pomiaru uziemień n...

165,00 zł

202,95 zł brutto

dostępny

Przewód 25 m niebieski do pomiaru uziemień ...

165,00 zł

202,95 zł brutto

dostępny

Przewód 30 m czerwony do pomiaru uziemień n...

180,00 zł

221,40 zł brutto

dostępny

Przewód 50 m żółty do pomiaru uziemień na s...

205,00 zł

252,15 zł brutto

dostępny

Przewód 5 m czerwony 1 kV (wtyki bananowe)

94,00 zł

115,62 zł brutto

dostępny

Wielki mały wielozadaniowiec

Wielofunkcyjny miernik parametrów instalacji elektrycznej Sonel MPI-507 to unikalny model podręcznego miernika służącego do wykonywania precyzyjnych pomiarów parametrów instalacji elektrycznych. W swoich zgrabnych i niewielkich wymiarach, miernik kryje bogactwo funkcji pomiarowych. Dodatkowym atutem tego urządzenia jest wyjątkowo poręczna i ergonomiczna forma, która ułatwia przenoszenie oraz zwiększa komfort pracy.

Miernik Sonel MPI-507 jest jednym z najmniejszych wielofunkcyjnych przyrządów pomiarowych na rynku, zaskakuje intuicyjną obsługą oraz rozbudowanymi możliwościami. To wszechstronny przyrząd, który jest gotowy do pracy w każdych warunkach. Opracowany z myślą o specjalistach z branży instalacyjnej, elektrycznej, a także dla profesjonalnych pomiarowców.

Za pomocą tego przyrządu możliwe jest wykonanie podstawowych pomiarów różnego rodzaju, w tym pomiaru parametrów pętli zwarcia, rezystancji izolacji, pomiaru rezystancji połączeń ochronnych oraz wyrównawczych, pomiaru rezystancji uziemienia a także badanie wyłączników różnicowoprądowych typu AC oraz A. Z uwagi na swoją kompaktową formę oraz korzystną cenę, miernik przypadnie do gustu zwłaszcza początkującym użytkownikom. Znakomita precyzja pracy sprawia, że jego zalety docenią również zaawansowani pomiarowcy.

Cechy

  • Pomiar parametrów pętli zwarcia
    • Pomiar impedancji pętli zwarcia w sieciach o napięciach znamionowych: 220/380 V, 230/400 V, 240/415 V o częstotliwościach 45...65 Hz, roboczy zakres napięć: 180...460 V
    • Wskazania rezystancji pętli zwarcia R i reaktancji pętli zwarcia X
    • Pomiar impedancji pętli zwarcia prądem 15 mA bez wyzwalania wyłączników różnicowoprądowych
    • Maksymalny prąd pomiarowy: 7,6 A (przy 230 V), 13,3 A (przy 400 V)
  • Badanie wyłączników różnicowoprądowych typu AC, A
    • Pomiar wyłączników różnicowoprądowych bezzwłocznych, krótkozwłocznych i selektywnych o znamionowych prądach różnicowych 10, 15, 30, 100, 300, 500 mA
    • Pomiar prądu wyzwolenia IA oraz czasu zadziałania tA dla prądów 0,5 IΔn, 1 IΔn, 2 IΔn, 5 IΔn
    • Pomiar RE i UB bez wyzwalania RCD
    • Rozszerzona funkcja AUTO pomiaru RCD, z możliwością pomiaru ZL-PE małym prądem
    • Pomiar IA oraz tA przy jednym zadziałaniu RCD
  • Pomiar rezystancji uziemienia
    • Pomiar metodą 3-przewodową
  • Pomiar rezystancji izolacji
    • Napięcia probiercze 100 V, 250 V, 500 V
  • Pomiar rezystancji połączeń ochronnych i wyrównawczych
    • Pomiar ciągłości połączeń ochronnych prądem ±200 mA zgodnie z normą PN-EN 61557-4
    • Autokalibracja przewodów pomiarowych - możliwość użycia dowolnych przewodów
    • Pomiar rezystancji małym prądem z sygnalizacją dźwiękową
  • Wskazanie kolejności faz

Dodatkowe funkcje

  • Sprawdzanie poprawności podłączenia przewodu PE za pomocą elektrody dotykowej.
  • Pomiar napięcia (0...500 V) i częstotliwości sieci.
  • Pamięć 990 wyników.
  • Bezprzewodowa transmisja danych do komputera.
  • Podświetlane przyciski.

Prostota i zaawansowanie

Prawdopodobnie najmniejszy na świecie miernik z tak dużą liczbą funkcji pomiarowych. Ich wybór odbywa się za pomocą przełącznika obrotowego. Dodatkowe parametry ustawia się przyciskami umieszczonymi na czole obudowy. Nastawy są pamiętane przez przyrząd nawet w przypadku całkowitego rozładowania baterii. Wszystkie przyciski są podświetlane, podobnie jak segmentowy wyświetlacz, co znakomicie ułatwia obsługę przy słabym świetle. Obszerna pamięć eliminuje potrzebę prowadzenia notatek w trakcie pomiarów.

Kontrola bezpieczeństwa instalacji

Dzięki przyrządowi można kontrolować domowe i przemysłowe instalacje elektryczne pod względem bezpieczeństwa. Jego atutem jest szybki pomiar (kilka sekund!) impedancji pętli zwarcia w obwodach z wyłącznikami RCD.

Badania można w bardzo łatwy sposób zautomatyzować poprzez:

  • badanie wyłączników różnicowoprądowych w trybie Auto,
  • wykorzystanie adaptera typu WS do badania instalacji poprzez standardowe gniazdo 230 V.

Pomiar rezystancji uziemienia

Przyrząd idealnie nadaje się do pomiarów domowych instalacji uziemiających. Pozwala na sprawdzenie jakości układu uziemiającego za pomocą metody 3-biegunowej. W toku badań miernik podaje napięcie zakłóceń oraz rezystancję sond pomocniczych RS i RH.

Podwyższona odporność na warunki środowiskowe

Miernik świetnie poradzi sobie w trudnych warunkach środowiskowych. Ochronę przed wnikaniem pyłów i wody zapewnia obudowa o poziomie szczelności IP67.

Komunikacja i oprogramowanie

Za pomocą komunikacji bezprzewodowej Bluetooth można przenieść dane pomiarowe do komputera. W celu wygenerowania raportu z badań z zakresu ochrony przeciwporażeniowej należy posłużyć się programem Sonel Pomiary Elektryczne. Zapis pobranych zasobów do najprostszych formatów oraz wydruk zapewnia Sonel Reader.

Wielki mały wielozadaniowiec

Wielofunkcyjny miernik parametrów instalacji elektrycznej Sonel MPI-507 to unikalny model podręcznego miernika służącego do wykonywania precyzyjnych pomiarów parametrów instalacji elektrycznych. W swoich zgrabnych i niewielkich wymiarach, miernik kryje bogactwo funkcji pomiarowych. Dodatkowym atutem tego urządzenia jest wyjątkowo poręczna i ergonomiczna forma, która ułatwia przenoszenie oraz zwiększa komfort pracy.

Miernik Sonel MPI-507 jest jednym z najmniejszych wielofunkcyjnych przyrządów pomiarowych na rynku, zaskakuje intuicyjną obsługą oraz rozbudowanymi możliwościami. To wszechstronny przyrząd, który jest gotowy do pracy w każdych warunkach. Opracowany z myślą o specjalistach z branży instalacyjnej, elektrycznej, a także dla profesjonalnych pomiarowców.

Za pomocą tego przyrządu możliwe jest wykonanie podstawowych pomiarów różnego rodzaju, w tym pomiaru parametrów pętli zwarcia, rezystancji izolacji, pomiaru rezystancji połączeń ochronnych oraz wyrównawczych, pomiaru rezystancji uziemienia a także badanie wyłączników różnicowoprądowych typu AC oraz A. Z uwagi na swoją kompaktową formę oraz korzystną cenę, miernik przypadnie do gustu zwłaszcza początkującym użytkownikom. Znakomita precyzja pracy sprawia, że jego zalety docenią również zaawansowani pomiarowcy.

Cechy

  • Pomiar parametrów pętli zwarcia
    • Pomiar impedancji pętli zwarcia w sieciach o napięciach znamionowych: 220/380 V, 230/400 V, 240/415 V o częstotliwościach 45...65 Hz, roboczy zakres napięć: 180...460 V
    • Wskazania rezystancji pętli zwarcia R i reaktancji pętli zwarcia X
    • Pomiar impedancji pętli zwarcia prądem 15 mA bez wyzwalania wyłączników różnicowoprądowych
    • Maksymalny prąd pomiarowy: 7,6 A (przy 230 V), 13,3 A (przy 400 V)
  • Badanie wyłączników różnicowoprądowych typu AC, A
    • Pomiar wyłączników różnicowoprądowych bezzwłocznych, krótkozwłocznych i selektywnych o znamionowych prądach różnicowych 10, 15, 30, 100, 300, 500 mA
    • Pomiar prądu wyzwolenia IA oraz czasu zadziałania tA dla prądów 0,5 IΔn, 1 IΔn, 2 IΔn, 5 IΔn
    • Pomiar RE i UB bez wyzwalania RCD
    • Rozszerzona funkcja AUTO pomiaru RCD, z możliwością pomiaru ZL-PE małym prądem
    • Pomiar IA oraz tA przy jednym zadziałaniu RCD
  • Pomiar rezystancji uziemienia
    • Pomiar metodą 3-przewodową
  • Pomiar rezystancji izolacji
    • Napięcia probiercze 100 V, 250 V, 500 V
  • Pomiar rezystancji połączeń ochronnych i wyrównawczych
    • Pomiar ciągłości połączeń ochronnych prądem ±200 mA zgodnie z normą PN-EN 61557-4
    • Autokalibracja przewodów pomiarowych - możliwość użycia dowolnych przewodów
    • Pomiar rezystancji małym prądem z sygnalizacją dźwiękową
  • Wskazanie kolejności faz

Dodatkowe funkcje

  • Sprawdzanie poprawności podłączenia przewodu PE za pomocą elektrody dotykowej.
  • Pomiar napięcia (0...500 V) i częstotliwości sieci.
  • Pamięć 990 wyników.
  • Bezprzewodowa transmisja danych do komputera.
  • Podświetlane przyciski.

Prostota i zaawansowanie

Prawdopodobnie najmniejszy na świecie miernik z tak dużą liczbą funkcji pomiarowych. Ich wybór odbywa się za pomocą przełącznika obrotowego. Dodatkowe parametry ustawia się przyciskami umieszczonymi na czole obudowy. Nastawy są pamiętane przez przyrząd nawet w przypadku całkowitego rozładowania baterii. Wszystkie przyciski są podświetlane, podobnie jak segmentowy wyświetlacz, co znakomicie ułatwia obsługę przy słabym świetle. Obszerna pamięć eliminuje potrzebę prowadzenia notatek w trakcie pomiarów.

Kontrola bezpieczeństwa instalacji

Dzięki przyrządowi można kontrolować domowe i przemysłowe instalacje elektryczne pod względem bezpieczeństwa. Jego atutem jest szybki pomiar (kilka sekund!) impedancji pętli zwarcia w obwodach z wyłącznikami RCD.

Badania można w bardzo łatwy sposób zautomatyzować poprzez:

  • badanie wyłączników różnicowoprądowych w trybie Auto,
  • wykorzystanie adaptera typu WS do badania instalacji poprzez standardowe gniazdo 230 V.

Pomiar rezystancji uziemienia

Przyrząd idealnie nadaje się do pomiarów domowych instalacji uziemiających. Pozwala na sprawdzenie jakości układu uziemiającego za pomocą metody 3-biegunowej. W toku badań miernik podaje napięcie zakłóceń oraz rezystancję sond pomocniczych RS i RH.

Podwyższona odporność na warunki środowiskowe

Miernik świetnie poradzi sobie w trudnych warunkach środowiskowych. Ochronę przed wnikaniem pyłów i wody zapewnia obudowa o poziomie szczelności IP67.

Komunikacja i oprogramowanie

Za pomocą komunikacji bezprzewodowej Bluetooth można przenieść dane pomiarowe do komputera. W celu wygenerowania raportu z badań z zakresu ochrony przeciwporażeniowej należy posłużyć się programem Sonel Pomiary Elektryczne. Zapis pobranych zasobów do najprostszych formatów oraz wydruk zapewnia Sonel Reader.

Akcesoria dodatkowe
Sonel PE6

Program do tworzenia protokołów z badań bezpieczeństwa instalacji

NR KAT. WAPROSONPE6

dostępny

Czas realizacji: 24h

840,00 zł

1 033,20 zł brutto

Przewód 10 m czerwony 1 kV (wtyki bananowe)

NR KAT. WAPRZ010REBB

dostępny

Czas realizacji: 24h

125,00 zł

153,75 zł brutto

Przewód 15 m niebieski do pomiaru uziemień na szpuli (wtyki bananowe)

NR KAT. WAPRZ015BUBBSZ

dostępny

Czas realizacji: 24h

155,00 zł

190,65 zł brutto

Przewód 20 m czerwony 1 kV (wtyki bananowe)

NR KAT. WAPRZ020REBB

dostępny

Czas realizacji: 24h

190,00 zł

233,70 zł brutto

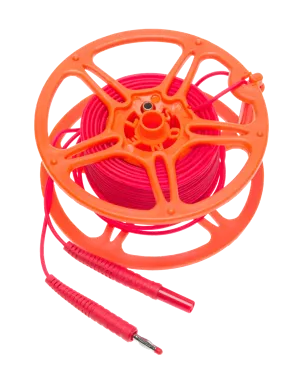

Przewód 25 m czerwony do pomiaru uziemień na szpuli (wtyki bananowe)

NR KAT. WAPRZ025REBBSZ

dostępny

Czas realizacji: 24h

165,00 zł

202,95 zł brutto

Przewód 25 m niebieski do pomiaru uziemień na szpuli (wtyki bananowe)

NR KAT. WAPRZ025BUBBSZ

dostępny

Czas realizacji: 24h

165,00 zł

202,95 zł brutto

Przewód 30 m czerwony do pomiaru uziemień na szpuli (wtyki bananowe)

NR KAT. WAPRZ030REBBSZ

dostępny

Czas realizacji: do 7 dni

180,00 zł

221,40 zł brutto

Przewód 50 m żółty do pomiaru uziemień na szpuli (wtyki bananowe)

NR KAT. WAPRZ050YEBBSZ

dostępny

Czas realizacji: 24h

205,00 zł

252,15 zł brutto

Przewód 5 m czerwony 1 kV (wtyki bananowe)

NR KAT. WAPRZ005REBB

dostępny

Czas realizacji: 24h

94,00 zł

115,62 zł brutto

Pliki do pobrania

  • PDF

    MPI-502F_506_507 insobs v2.03 PL.pdf
    Instrukcja obsługi MPI-502F/506/507 PL
  • PDF

    Broszura Sonel_Zielona Energia_A4_PL.pdf
    Broszura Zielona Energia PL
  • PDF

    karta_kat_MPI-506_507_PL_v3.01.pdf
    Karta katalogowa MPI-506 / 507 PL
  • PDF

    DZ_MPI-502F_506_507_MZC-304F.pdf
    Deklaracja zgodności MPI-502F / 506 / 507, MZC-304F
