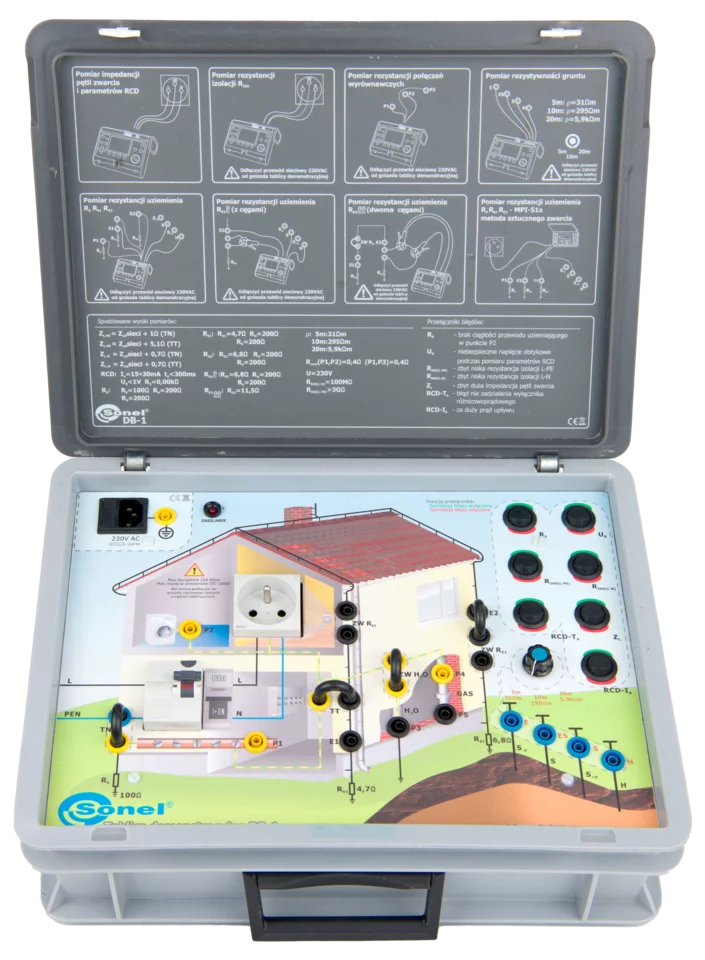

DB-1

Tablica demonstracyjna

Charakterystyka

Tablica DB-1 umożliwia zademonstrowanie sposobu przeprowadzenia następujących badań:

• impedancji pętli zwarcia dla oceny warunku samoczynnego wyłączenia zasilania,
• parametrów zabezpieczeń RCD,
• rezystancji uziemień,
• rezystywności gruntów,
• ciągłości połączeń wyrównawczych,
• rezystancji izolacji,
• napięcia sieci zasilającej.

Możliwe jest zasymulowanie typowych usterek i nieprawidłowości w sieci odbiorczej.

Pomiary

Parametry techniczne tablicy DB-1 oraz właściwości poszczególnych funkcji:

• Impedancja pętli zwarcia:
  • pomiar pętli zwarcia L-N prądami impulsowymi do 25 A i 60 ms,
  • pomiar pętli zwarcia L-PE prądami do 20 mA.
• Parametry zabezpieczeń RCD (wyłącznik 30 mA):
  • pomiar czasu zadziałania wyłącznika RCD,
  • pomiar prądu zadziałania RCD,
  • pomiar rezystancji uziemienia,
  • pomiar napięcia dotykowego.
• Rezystywność gruntów:
  • pomiar rezystywności metodą Wennera dla trzech rodzajów gruntów (31 Ωm, 295 Ωm oraz 5,9 kΩm).
• Rezystancja uziemień. Pomiar metodą:
  • dwubiegunową,
  • trójbiegunową,
  • czteroprzewodową,
  • trójbiegunową z cęgami,
  • dwucęgową,
  • z wykorzystaniem miernika do pomiaru pętli zwarcia.
• Ciągłość połączeń:
  • pomiar połączeń wyrównawczych i połączeń części przewodzących dostępnych.
• Rezystancja izolacji:
  • pomiar izolacji L-N,
  • pomiar izolacji L-PE,
  • pomiar izolacji N-PE.
• Pomiar napięcia:
  • pomiar napięć w gnieździe wtykowym.
• Symulacja nieprawidłowości:
  • brak ciągłości przewodu uziemiającego (R_E),
  • przekroczenie napięcia bezpiecznego podczas pomiaru RCD (U_B),
  • przekroczony dopuszczalny prąd zadziałania RCD (I_A),
  • przekroczony dopuszczalny czas zadziałania RCD (t_A),
  • zbyt niska rezystancja izolacji L-N (R_ISO(L-N)),
  • zbyt niska rezystancja izolacji L-PE (R_ISO(L-PE)),
  • za duża impedancja pętli zwarcia (Z_L).
• Gniazdo sieciowe 230 V.
