Waga lekka w pomiarach silnoprądowych

Miernik Sonel MZC-310S należy do najbardziej zaawansowanych technicznie przyrządów do pomiarów impedancji pętli zwarcia dostępnych na rynku.

Z pomocą miernika Sonel MZC-310S możliwe jest wykonanie badania impedancji pętli zwarcia w sieciach odbiorczych, a także w sieciach rozdzielczych zabezpieczonych wyłącznikami wysokoprądowymi. Równocześnie z pomiarem impedancji można zmierzyć napięcie rażeniowe oraz dotykowe. W sytuacji kiedy niemożliwe jest spełnienie warunku samoczynnego wyłączenia zasilania, obiekt może być dopuszczony do eksploatacji w oparciu o kryterium napięć.

Zastosowanie metody czteroprzewodowej i przepływ prądu pomiarowego w impulsie 150/280 A warunkuje wysoką precyzję przeprowadzonego badania. W tym jednym urządzeniu kryje się wiele możliwości pomiarowych, dzięki czemu znajduje on uznanie wśród specjalistów z wielu dziedzin. Miernik jest zgodny z wymaganiami określonymi w normie PN-EN 61557.

Możliwości

Pomiary bardzo małych impedancji pętli zwarcia (z rozdzielczością 0,1 mΩ) prądem rzędu 150 A przy 230 V; maksymalnie 280 A przy 440 V.
Pomiary prądem rzędu 23 A przy 230 V, maksymalnie 42 A przy 440 V, z rozdzielczością 0,01 Ω.
Pomiary w sieciach o napięciach znamionowych: 220/380 V i 230/400 V o częstotliwościach 45...65 Hz.
Pomiar w obwodzie zwarciowym: faza-faza, faza-PE, faza-N.
Automatyczne rozróżnianie napięcia fazowego i międzyfazowego przy obliczeniach prądu zwarciowego.
Możliwość zmiany długości przewodów pomiarowych (pomiar metodą 2p).
Metoda 4p (czteroprzewodowa), brak konieczności kalibracji przewodów (pomiar maksymalnym prądem do 280 A).
Pomiar i wyświetlanie składowych impedancji pętli zwarcia: rezystancji R_S i reaktancji X_S.

Cechy dodatkowe

Pomiar spodziewanego napięcia dotykowego lub napięcia dotykowego rażeniowego (z rezystorem 1 kΩ).
Pomiar napięć przemiennych 0...440 V.
Pomiar częstotliwości 45,0...65,0 Hz.
Pamięć 990 wyników, połączenie z PC przez RS-232.
Zasilanie bateryjne (5x LR14)

Tam, gdzie inni nawet nie próbują

W bezpośredniej bliskości transformatora lub w trafostacjach, gdzie w obwodach zastosowano zabezpieczenia wysokoprądowe (wkładki topikowe na kilkaset amperów, wyłączniki silnikowe), można spodziewać się prądów zwarciowych rzędu setek kiloamperów. Wykonanie w takich sieciach pomiaru impedancji pętli zwarcia wiąże się z koniecznością posiadania miernika silnoprądowego umożliwiającego zmierzenie wartości Z_S na poziomie pojedynczych miliomów. Dzięki autorskiemu rozwiązaniu technicznemu, przy wykorzystaniu podzespołów niedostępnych w komercyjnej ofercie (unikalny rezystor zwarciowy), Sonel oferuje miernik idealnie sprawdzający się w tak wymagających warunkach.

Pomiary bez kompromisów

Dostępne na rynku mierniki impedancji pętli zwarcia dokonują pomiaru prądem półokresowym, czyli asymetrycznie. Takie rozwiązanie wprowadza stałą przejściową i stałą DC, co nie zawsze skutkuje liniowym zachowaniem się transformatora podczas badań. To z kolei rzutuje na dokładność otrzymanych wyników.

Silnoprądowy przyrząd MZC-310S mierzy prądem symetrycznym, czyli w oparciu o pełny okres - wszystko dzięki zaawansowanej konstrukcji układu pomiarowego, jak również obwodu zwarciowego.

Zastosowanie

MZC-310S znajduje zastosowanie w pomiarach sieci niskiego napięcia (napięcie znamionowe 220/380 V lub 230/400 V), w których spodziewany prąd zwarciowy może sięgnąć 55,7 kA (pomiar zgodnie z normą PN-EN 61557). Niska waga i wysoka poręczność przyrządu czynią go idealnym do badań kontrolno- -pomiarowych w dużych, rozległych zakładach produkcyjnych.

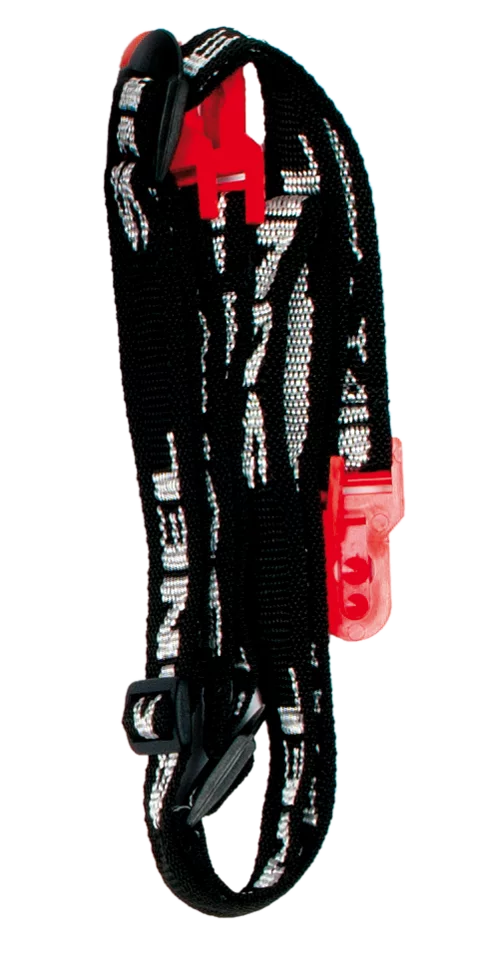

Szelki do miernika
