Seguridad a mano

El medidor de seguridad de equipos eléctricos Sonel PAT-2E sorprende por sus dimensiones compactas y combina una total movilidad con sistemas de medición avanzados gracias a lo que permite mediciones completamente automáticas de dispositivos eléctricos, cables IEC y alargadores, incluidos aquellos con PRCD. Se puede realizar un conjunto completo de pruebas con un solo botón START. Además, Sonel PAT-2E cuenta con amplias opciones de configuración que permiten modificar el funcionamiento del dispositivo y adaptarlo de manera óptima a las necesidades del usuario.

Características

Indicación de resultados de prueba LED
Acceso rápido a los procedimientos de medición
Diseño compacto y estuche blando ergonómico
Selección automática del rango de medición
Medición de la resistencia del conductor de protección con las corrientes: 200 mA
Medición de resistencia de aislamiento: 250 V, 500 V
PRCD prueba de tiempo de disparo,
Medición de corrientes de fugas equivalentes, táctiles y diferenciales
Prueba de plomo IEC
Medición de tensión de red
Memoria interna de resultados
Impresión de etiquetas con resultados de medición (opcional)
Funciona con el programa: Sonel Reader y Sonel PAT Analysis
funciona con la aplicación móvil Sonel PAT Analysis Mobile

Capacidades

Se realiza un conjunto de pruebas con solo presionar el botón START. La opciones de configuración permiten modificar el modo de trabajo del medidor y, por lo tanto, para adaptarlo mejor a las necesidades del usuario.

El instrumento PAT está equipados con un modo de medición manual. Es útil en situaciones donde la prueba individual es suficiente en lugar de una secuencia de medición compleja.

Todos los instrumentos permiten pruebas básicas sin fuente de alimentación externa: la configuración de prueba simplificada está disponible en el modo batería.

Pequeñas dimensiones, peso ligero y un estuche especialmente diseñado para el medidor junto con los accesorios proporcionan comodidad y alta movilidad. La comunicación inalámbrica con la impresora permite la disposición libre del lugar de medición sin cables enredados. La memoria del medidor y la integración con el software de PC extiende adicionalmente la funcionalidad de los instrumentos.

Las normas

Los equipos pueden utilizarse para probar el rendimiento del equipo de acuerdo con las normas:

EN 50699:2021: Ensayos periódicos de equipos eléctricos
EN 60745-1 Herramientas eléctricas manuales accionadas por motor. Seguridad. Requisitos generales
EN 61029 Seguridad de las herramientas eléctricas portátiles accionadas por motor. Requisitos generales.
EN 60335-1 Electrodomésticos y equipos similares -Seguridad - Parte 1: Requisitos generales
EN 60950 Seguridad de los equipos de tecnología de la información (equipos informáticos)
AS / NZS 3760:2010 Inspección de seguridad en servicio y prueba de equipos eléctricos
VDE 0404-1 Prüf- und Messeinrichtungen zum Prüfen der elektrischen Sicherheit von elektrischen Geräten. Teil 1: Allgemeine Anforderungen
VDE 0404-2 Prüf- und Messeinrichtungen zum Prüfen der elektrischen Sicherheit von elektrischen Geräten. Teil 2: Prüfeinrichtungen für Prüfungen nach Instandsetzung, Änderung oder für Wiederholungsprüfungen
VDE 0701-0702 Prüfung nach Instandsetzung, Änderung elektrischer Geräte. Wiederholungsprüfung elektrischer Geräte. Allgemeine Anforderungen für die elektrische Sicherheit

Sonel PAT Analysis Mobile

La aplicación móvil amplía las capacidades del probador PAT-2E. Disponible en dispositivos con sistema operativo Android (versión 5.0+). Aplicación móvil Sonel PAT Analysis Mobile:

se conecta de forma inalámbrica al probador e impresora seleccionados,
descarga los resultados de medición,
guarda resultados en la estructura de memoria PAT (cliente, dispositivos y datos de medición),
imprime informes y códigos QR,
lee los códigos QR del sistema PAT,
envía datos a través de internet.

Sonel PAT Analysis

Este software está destinado a empresas que realizan mediciones de seguridad de equipamiento eléctricos.

Las aplicaciones son compatibles con los probadores de la serie PAT de Sonel. Los datos guardados por el medidor se ingresan en el informe de prueba para el elemento seleccionado del equipo.

Perfecto para plantas de producción, servicios de alquiler de herramientas eléctricas, servicios de reparación y mantenimiento, etc.
Estructura de entrada de datos jerárquica: se asigna un dispositivo a un empresa o departamento específico.
Capacidad de recopilar información sobre una determinada pieza del equipo.
Seguimiento del historial de pruebas de un dispositivo.
Capacidad de configuración avanzada del medidor mediante software.
Impresión de etiquetas en papeles adhesivos estándar.
Capacidad de crear un estándar de medición personalizado utilizando el editor del informe.
Capacidad de programar mediciones: cada dispositivo contiene una lista de “Ciclo de medición”: la aplicación automáticamente muestra dispositivos cuya fecha límite de prueba se acerca o ha expirado.

Impresión de reportes de acuerdo a las siguientes normas:

VDE 0701:1, VDE 0701:200, VDE 0701:240, VDE 0701:260, DIN VDE 0702, EN 61010, EN 60335, EN 60950, IEC 60601, EN62353

Parametr	Wartość
Waga netto (kg)	28.3
Waga opakowania (kg)	28.4
Szerokość opakowania (cm)	20
Wysokość opakowania (cm)	31.5
Długość opakowania (cm)	2.5

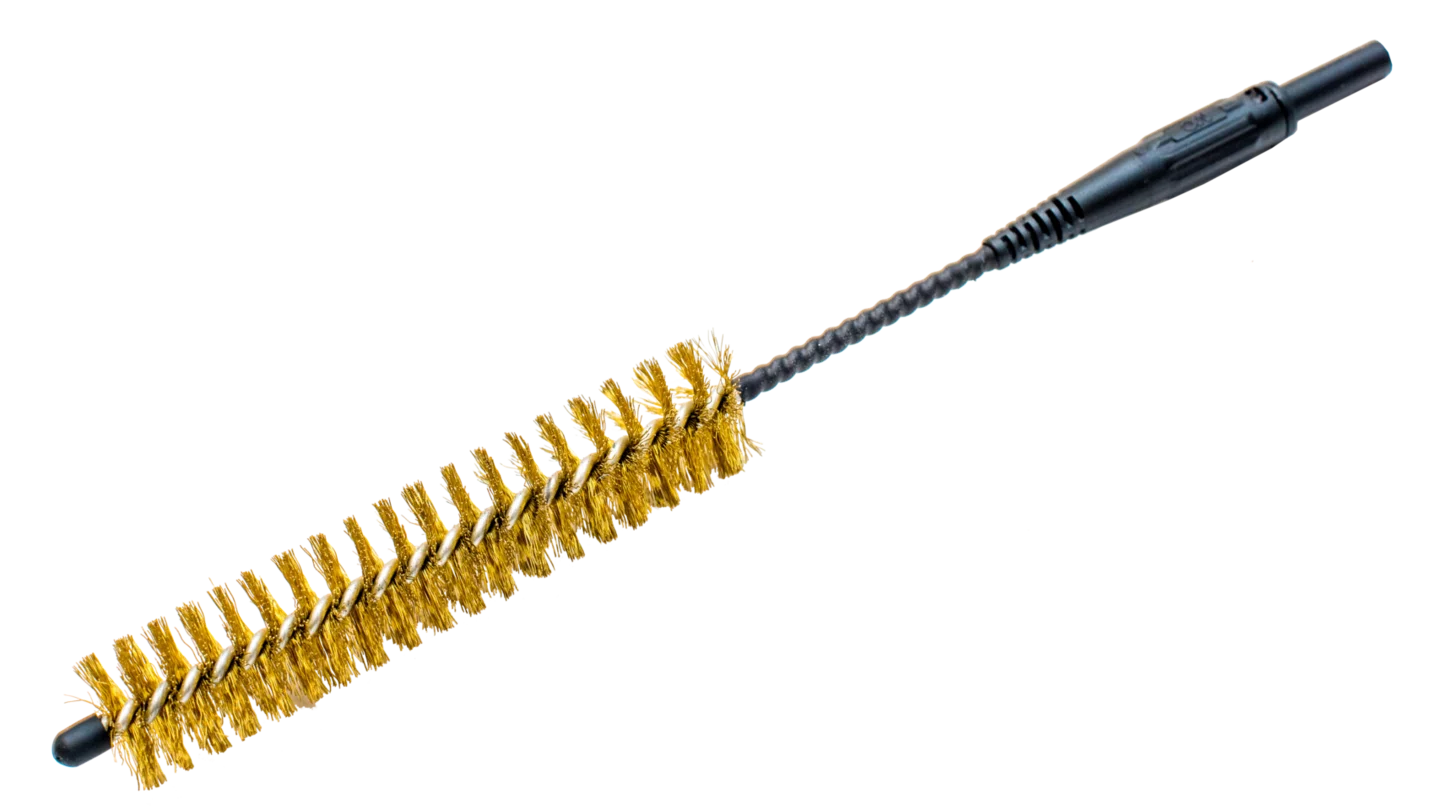

Sonda szczotkowa
