Wielofunkcyjny miernik parametrów instalacji elektrycznych Sonel MPI-540-PV to zaawansowane narzędzie stworzone w szczególności do mierzenia parametrów instalacji fotowoltaicznych. Z pomocą jednego urządzenia możliwe jest wykonanie całego szeregu badań po stronie DC i AC zgodnie z wytycznymi normy PN-EN 62446. Ponadto Sonel MPI-540-PV służy również do przeprowadzania wszystkich pomiarów służących do określenia stanu bezpieczeństwa domowych, jak i przemysłowych instalacji elektrycznych. Prezentowany miernik to urządzenie o zaawansowanych możliwościach, dedykowane specjalistom działającym w branży instalacyjnej oraz elektrycznej.

W trakcie pomiaru parametrów instalacji fotowoltaicznej, miernik automatyczne przelicza parametry do warunków odniesienia STC (Standard Test Conditions). Pomiary napięć, prądów oraz mocy po stronie AC i DC inwertera pozwolą zweryfikować jego sprawność. Po przeniesieniu danych zachowanych w pamięci miernika do programu Sonel PE6, możliwe jest wygenerowanie raportu z badań parametrów instalacji fotowoltaicznych.

Z myślą o automatyzacji pomiarów, miernik Sonel MPI-540-PV został dodatkowo wzbogacony o funkcję badania wyłączników różnicowo-prądowych w trybie Auto. Przyrząd posiada również wstępnie zaprogramowane przez producenta sekwencje pomiarowe (tzw. autotesty), które można w razie potrzeby rozbudowywać o własne sekwencje. Możliwości oraz funkcjonalność miernika dodatkowo powiększy odpowiednio dobrane akcesorium dodatkowe, np. w postaci adaptera AutoISO-1000C, który umożliwia wykonanie w sposób automatyczny pomiarów rezystancji izolacji przewodów 3-, 4-, oraz 5-żyłowych.

Znacznie więcej niż miernik wielofunkcyjny

Największy dotykowy panel na rynku (7”) – niezwykła ergonomia i łatwość obsługi
Wyjmowana karta microSD – łatwe zwiększenie pojemności pamięci
Akumulator Li-Ion – dłuższe działanie miernika
Pomiary instalacji fotowoltaicznych zgodnie z normą PN-EN 62446
Współpraca z miernikiem nasłonecznienia i temperatury
Raport z badań instalacji fotowoltaicznych po przeniesieniu danych do programu Sonel Pomiary Elektryczne
Trójfazowy rejestrator parametrów sieci elektroenergetycznych – zaawansowana diagnostyka jakości zasilania
Odczyt danych bieżących parametrów sieci – natychmiastowa ocena badanego urządzenia
Parametry mierzone w klasie S normy PN-EN 61000-4-30 – duża dokładność pomiarów
Kalkulator strat energii – szybka diagnoza potencjalnych oszczędności
Pomiar wszystkich parametrów ochrony przeciwporażeniowej – jeden przyrząd zamiast kilku
Szybki pomiar pętli zwarcia z wyłącznikiem RCD bez wyzwalania (do kilku sekund) – oszczędność czasu
Autotesty – możliwość wykonywania automatycznych pomiarów w sekwencji – uproszczenie pomiarów
Szybka ścieżka od pomiarów do raportu – oszczędność czasu

Cechy

Miernik charakteryzuje się ponadprzeciętnymi możliwościami w dziedzinie funkcjonalności. Łączy w sobie możliwości pomiarowe kilku urządzeń, zapewniając przy tym równie dobrą dokładność.

Przyrządem MPI-540-PV można wykonać pomiary instalacji fotowoltaicznych zgodnie z normą PN-EN 62446:
- ciągłość połączeń ochronnych,
- rezystancja uziemienia,
- rezystancja izolacji po stronie DC,
- napięcie otwartego obwodu U_OC,
- prąd zwarcia I_SC,
- prądy pracy i moce po stronie DC i AC,
- sprawność inwertera.
Przyrząd MPI-540-PV może rejestrować parametry jakości energii elektrycznej 50/60 Hz w klasie S normy EN 61000-4-30:
- napięcia L1, L2, L3 – wartości średnie w zakresie do 500 V,
- prądy L1, L2, L3 – wartości średnie, pomiar prądu w zakresie do 3 kA (w zależności od użytych cęgów prądowych),
- częstotliwość w zakresie 40 Hz – 70 Hz,
- moc czynna (P), bierna (Q), pozorna (S),
- współczynnik mocy (PF), cosφ, tgφ,
- harmoniczne (do 40-tej w napięciu i prądzie),
- współczynnik zniekształceń harmonicznych THD dla prądu i napięcia,
- rejestracja zdarzeń dla prądu i napięcia,
- przepływ energii – 4 kwadranty.
Przyrządem MPI-540-PV można wykonać wszystkie pomiary odbiorcze instalacji elektrycznych zgodnie z obowiązującymi przepisami:
- impedancja pętli zwarcia (również w obwodach z wyłącznikami RCD),
- parametry wyłączników RCD,
- rezystancja izolacji,
- rezystancja uziemienia (4 metody pomiarowe + pomiar rezystywności gruntu),
- ciągłość połączeń ochronnych i wyrównawczych,
- natężenie oświetlenia,
- test kolejności faz,
- test kierunku obrotów silnika.

Kontrola bezpieczeństwa instalacji

Dzięki przyrządowi można kontrolować domowe i przemysłowe instalacje elektryczne pod względem bezpieczeństwa. Pomiary można w bardzo łatwy sposób zautomatyzować poprzez:

badanie wyłączników różnicowoprądowych w trybie Auto,
autotesty – czyli dowolnie konfigurowalne sekwencje pomiarowe,
wykorzystanie adaptera AutoISO-1000C do badania rezystancji izolacji przewodów 3-, 4- oraz 5-żyłowych.

Fotowoltaika pod nadzorem

MPI-540-PV to niezwykle uniwersalny miernik, przeznaczony w szczególności do testów instalacji fotowoltaicznych. Przyrządem wykonamy komplet badań po stronie DC i AC – zgodnie z wytycznymi normy PN-EN 62446. Mierząc parametry związane z instalacją fotowoltaiczną, przyrząd automatycznie przeliczy je do warunków odniesienia STC (Standard Test Conditions). Pomiary napięć, prądów oraz mocy po stronie AC i DC inwertera pozwolą zweryfikować jego sprawność. Zapis wyników w pamięci miernika umożliwi wykonanie raportu z przeprowadzonych badań w programie Sonel Pomiary Elektryczne.

Kompleksowa analiza parametrów sieci

Wbudowany rejestrator trójfazowy pozwala na obserwację bieżącego stanu sieci i rejestrację jej parametrów, takich jak napięcie, prąd, moce, harmoniczne, THD. Miernik umożliwia odczyt wybranych wielkości oraz wywołanie na ekranie ich prezentacji graficznej w czasie rzeczywistym. Parametry mierzone są niezależnie od rejestracji zapisywanej na kartę pamięci. Przyrząd potrafi zaprezentować:

wykresy przebiegów napięcia i prądu (oscyloskop),
wykresy napięcia i prądu w czasie,
wykres wskazowy,
pomiary wielu parametrów w formie tabelarycznej,
wykres harmonicznych w prądzie i napięciu.

Łatwość odczytu

Urządzenie wyposażone jest w kolorowy, dotykowy ekran LCD o przekątnej 7” i rozdzielczości 800x480 pikseli. Gwarantuje to wygodę w obsłudze oraz łatwy odczyt parametrów i przebiegów czasowych. Duży ekran oznacza większą ilość informacji dostępnych podczas użytkowania miernika. Interfejs jest czytelny w każdych warunkach – również dzięki odpowiedniej wielkości wyświetlanych symboli. Dołączony rysik pozwala na pracę również w rękawicach dielektrycznych.

Wbudowany system pomocy

W urządzeniu znajdują się wbudowane ekrany pomocy ze schematami pomiarowymi. Dzięki temu łatwo i szybko można sprawdzić, w jaki sposób połączyć dany układ w zależności od rodzaju wykonywanego pomiaru.

Podwyższona odporność na warunki środowiskowe

Miernik MPI-540-PV świetnie poradzi sobie w trudnych warunkach środowiskowych. Ochronę przed wnikaniem pyłów i wody zapewnia unikalna obudowa o poziomie szczelności IP51. Jest ona wytrzymała na uszkodzenia mechaniczne, a specjalna konstrukcja pozwala w prosty sposób zabezpieczyć wyświetlacz dotykowy poprzez przesuniecie pokrywy miernika. Oprócz tego, że chroni ona przed uszkodzeniem, to również pozwala na wygodne przenoszenie i użytkowanie urządzenia w różnych pozycjach.

Komunikacja i oprogramowanie

Atutem przyrządu jest mnogość interfejsów komunikacyjnych oraz współpraca z oprogramowaniem zewnętrznym. Poprzez port USB, wyjmowaną kartę pamięci SD lub za pomocą komunikacji bezprzewodowej (Bluetooth*, Wi-Fi) można przenieść dane pomiarowe do komputera. W celu wygenerowania raportu z badań z zakresu ochrony przeciwporażeniowej należy posłużyć się programem Sonel Pomiary Elektryczne. Zapis pobranych zasobów do najprostszych formatów oraz wydruk zapewnia Sonel Reader. Do odczytu i analizy danych z rejestratora służy specjalistyczny program Sonel Analiza.

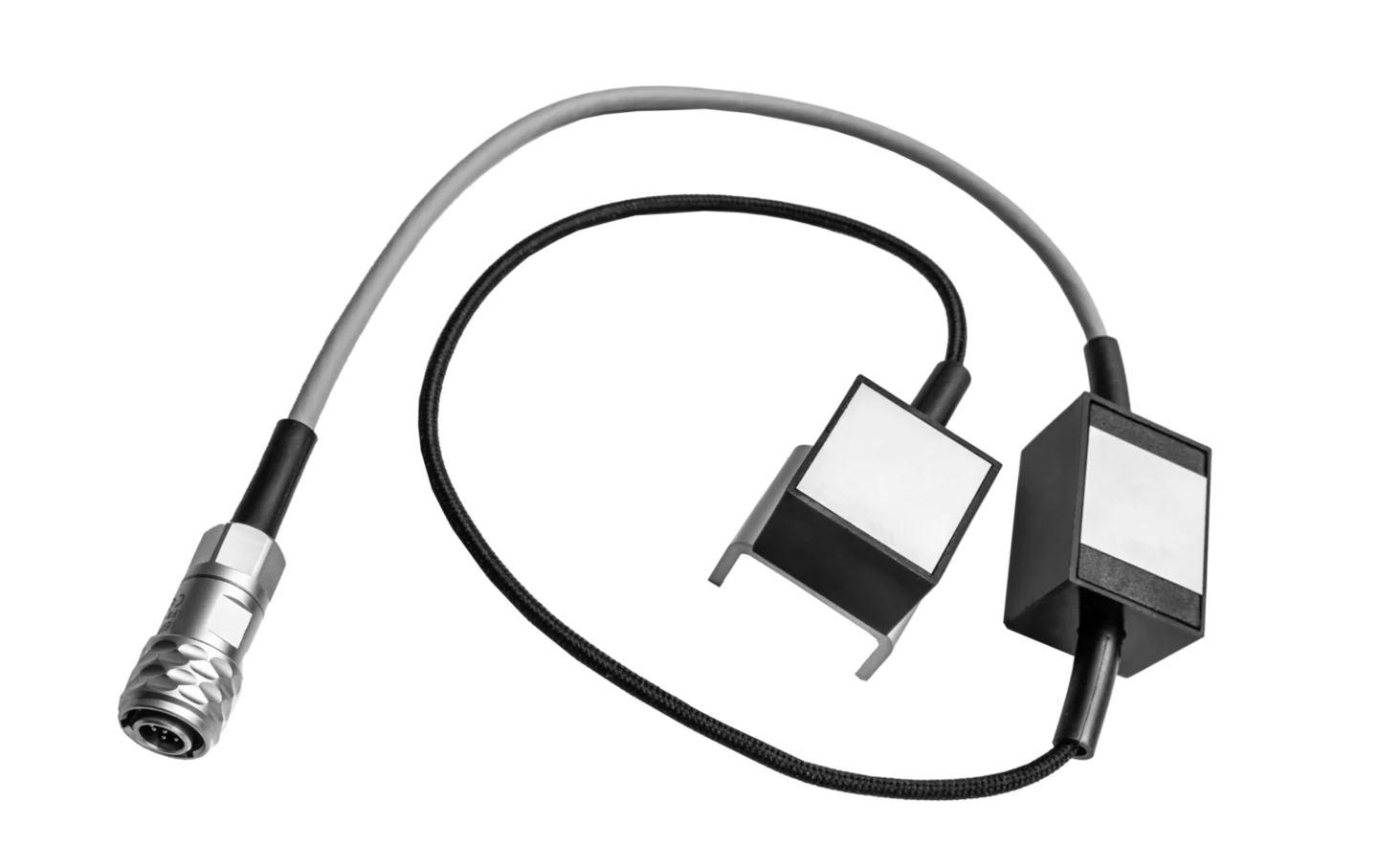

Sonda do pomiaru temperatury paneli PV oraz otoczenia (wtyk cyfrowy)
