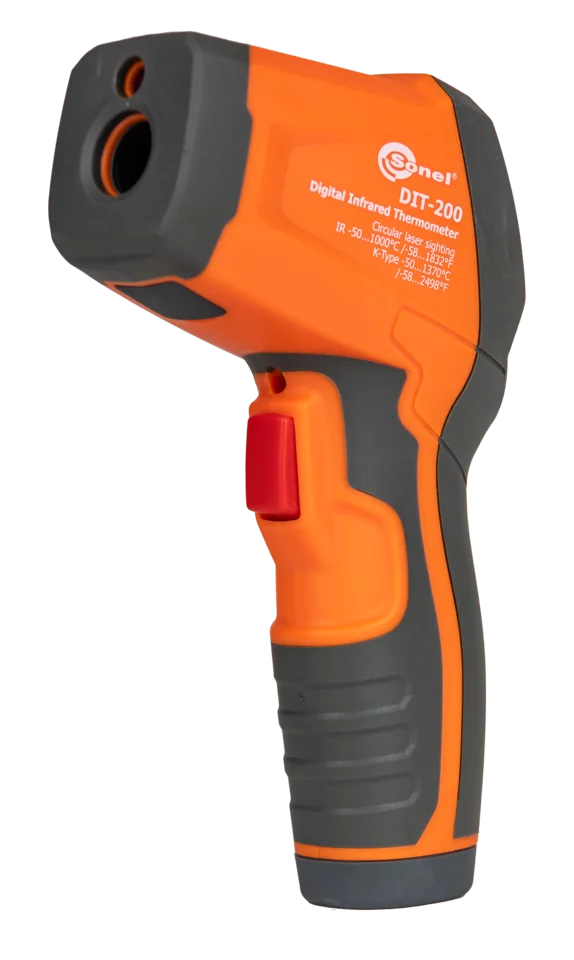

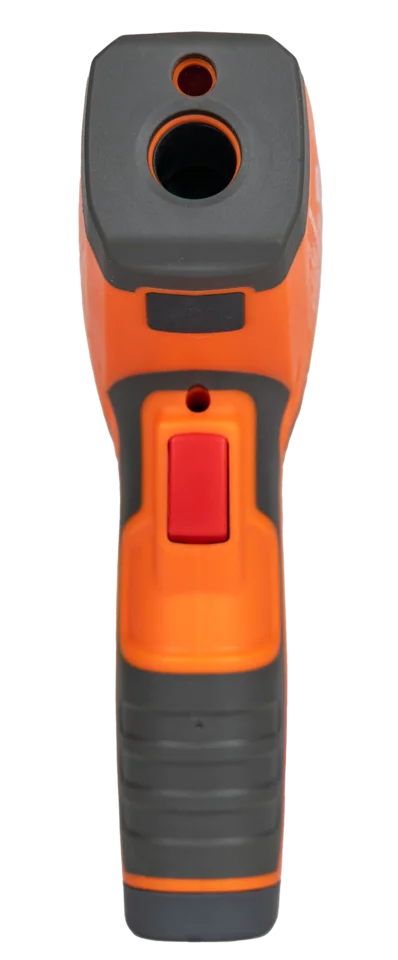

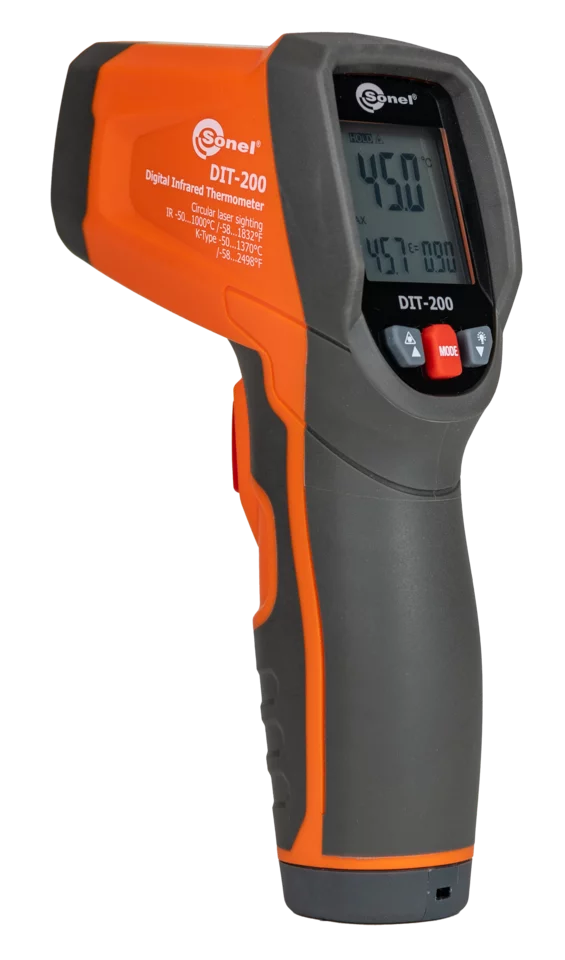

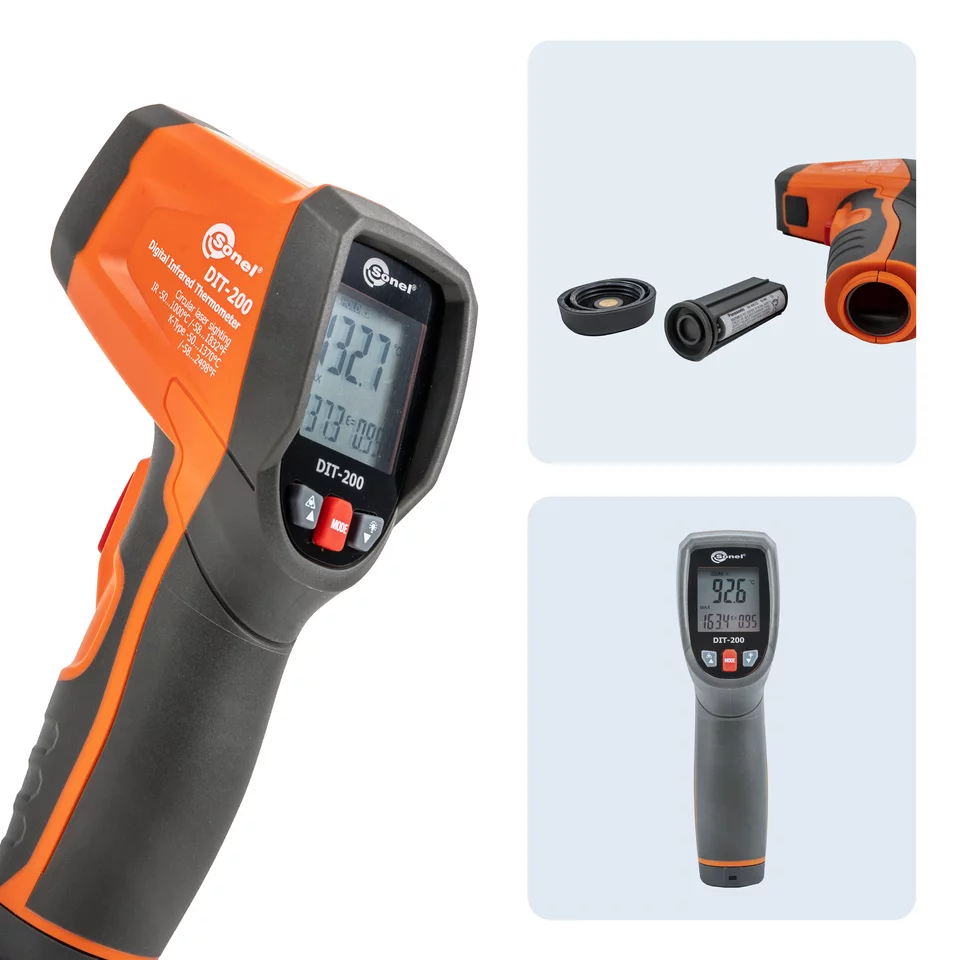

DIT-200

Pirometr

Cechy

• Dokładny bezkontaktowy pomiar temperatury.
• Emisyjność regulowana w zakresie od 0,10 do 1,00.
• Rozdzielczość od 0,1°C i 0,1°F
• Wskaźnik laserowy:
  • okrągły.

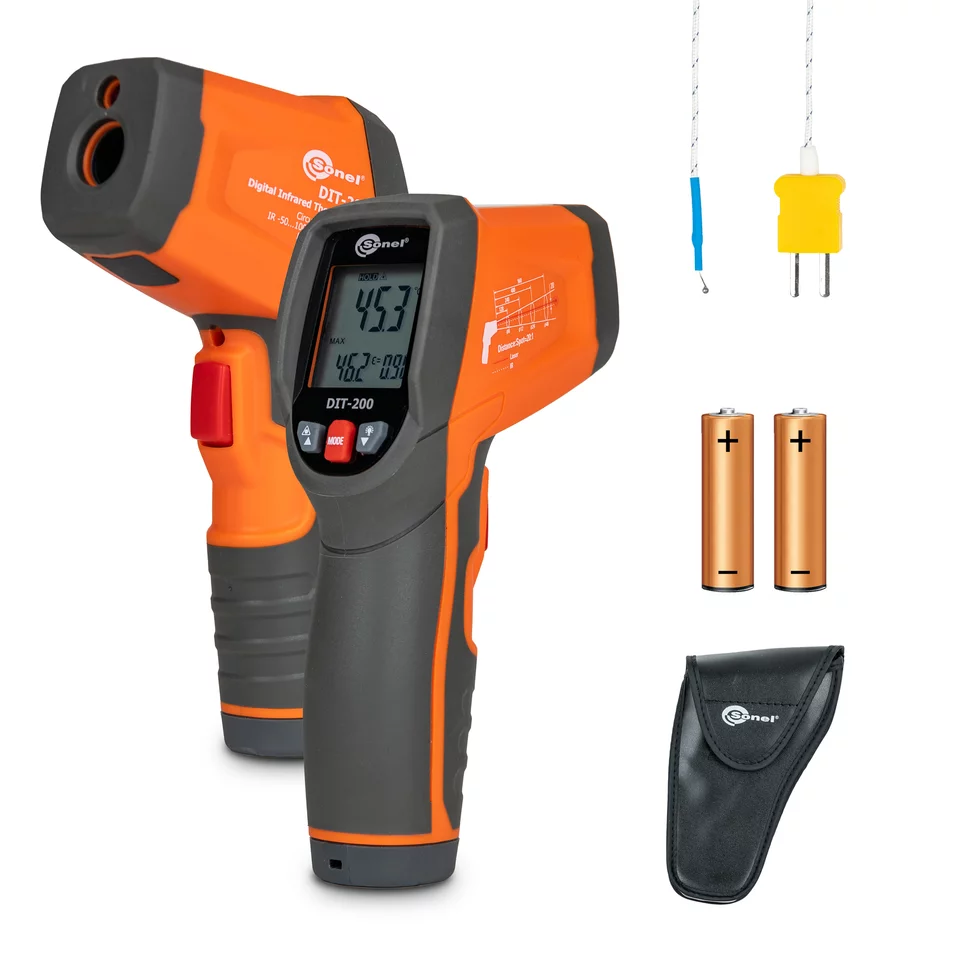

• Złącze na sondę typu K
• Wyświetlanie temperatury MAX, MIN, DIF, AVG.
• Automatyczne zatrzymanie wyniku pomiarów (HOLD).
• Wybór jednostki temperatury: °C / °F.
• Alarmy progowe: dolny i górny.
• Podświetlenie wyświetlacza.
• Automatyczne wyłączenie AUTO-OFF.
• Wzmocniona budowa o stopniu ochrony IP54

Cechy szczególne

• Pomiary temperatury w zakresie -50°C...1000°C.

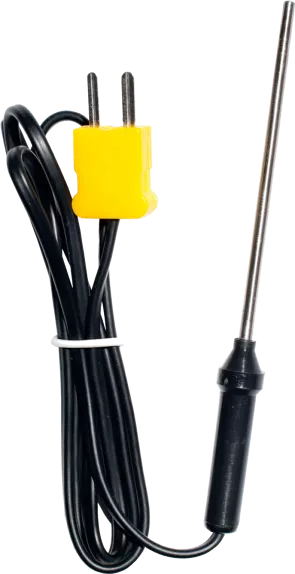

• Współpraca z zewnętrzną sondą temperaturową - zakres pomiaru temperatury -50°C...1370°C.
• Współczynnik D:S równy 20:1.

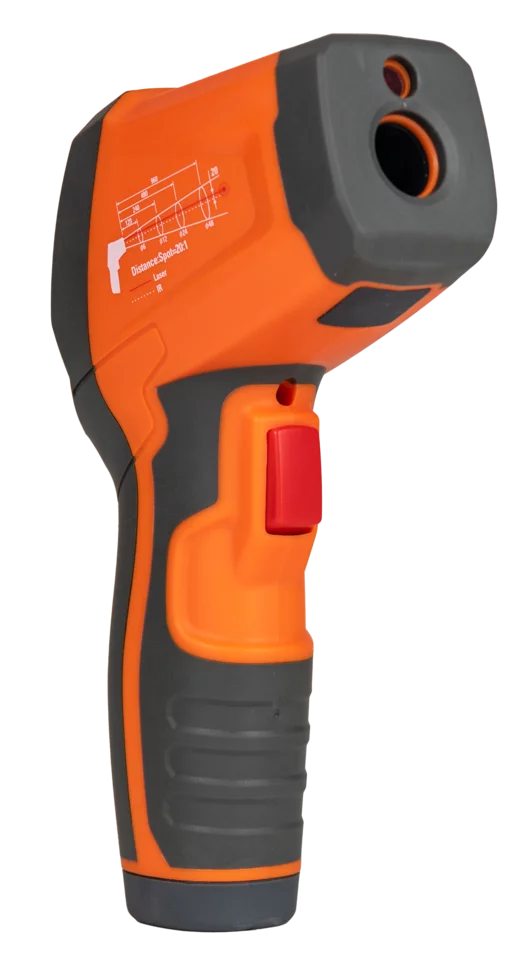

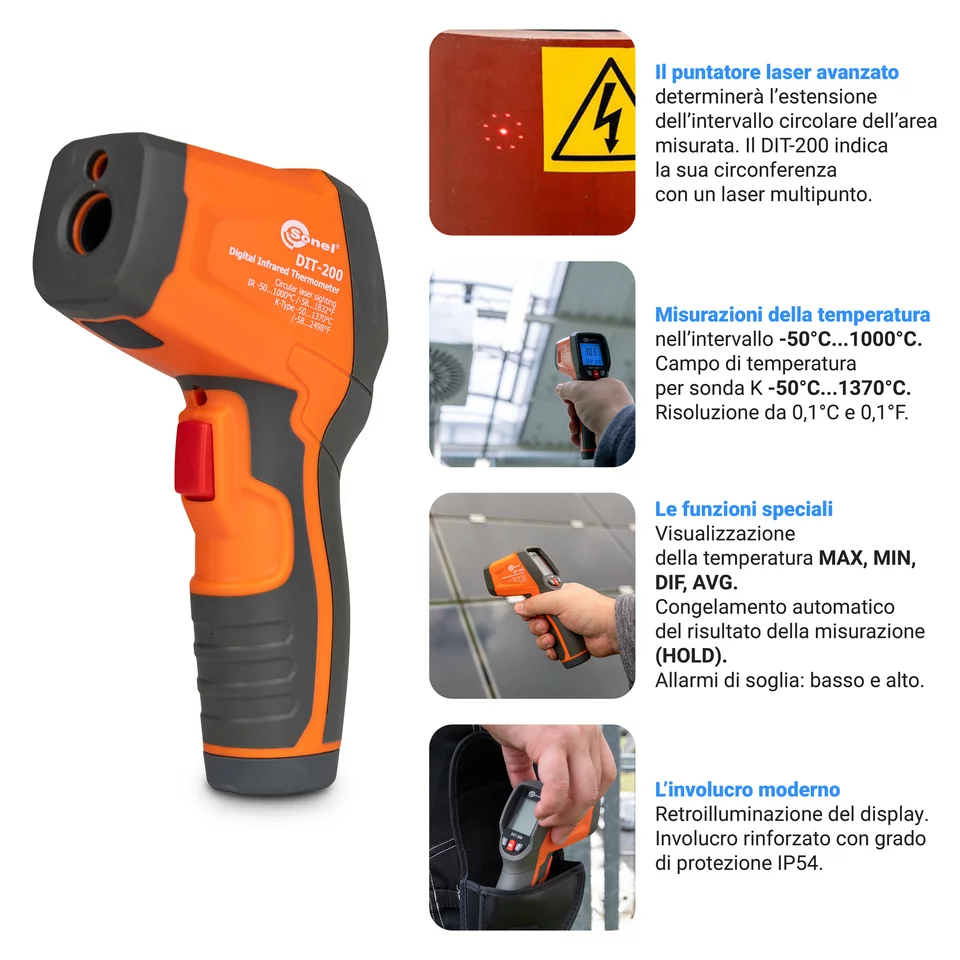

• Okrągły wskaźnik laserowy (określenie obszaru pomiaru).

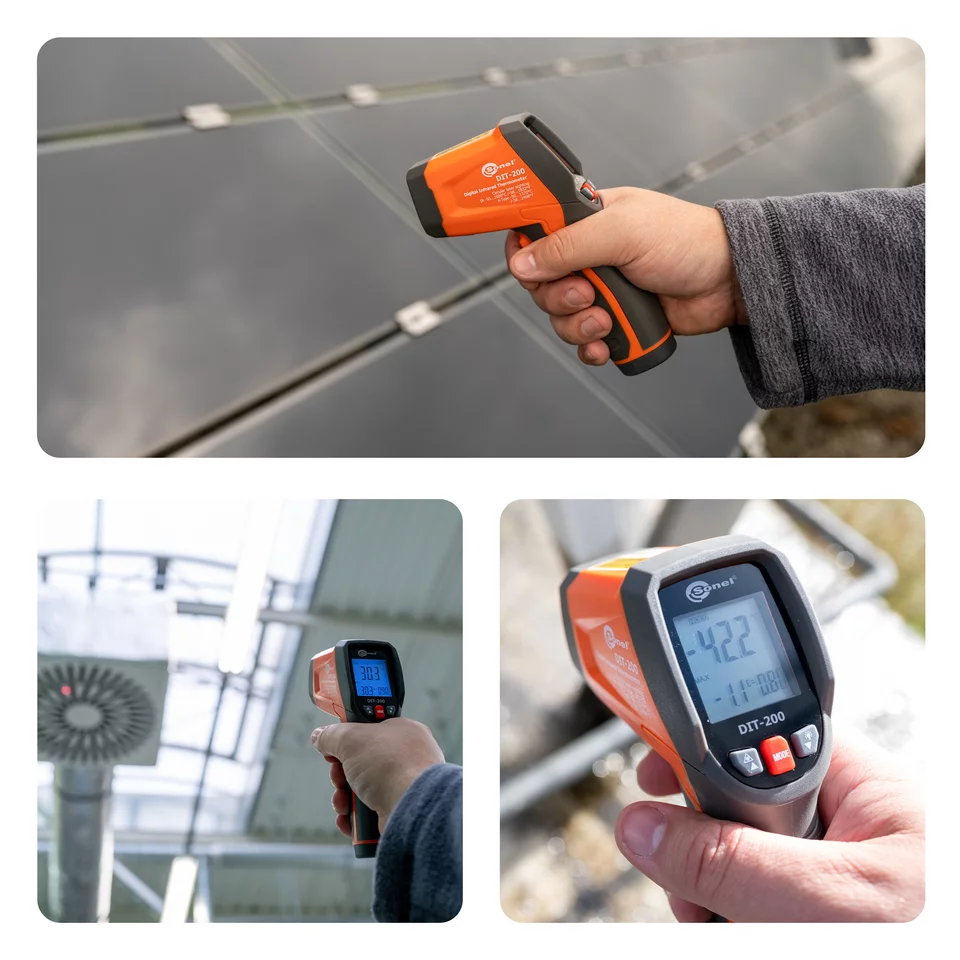

Zastosowania

• Pomiar temperatury transformatorów.
• Kontrola temperatury szynoprzewodów oraz połączeń.

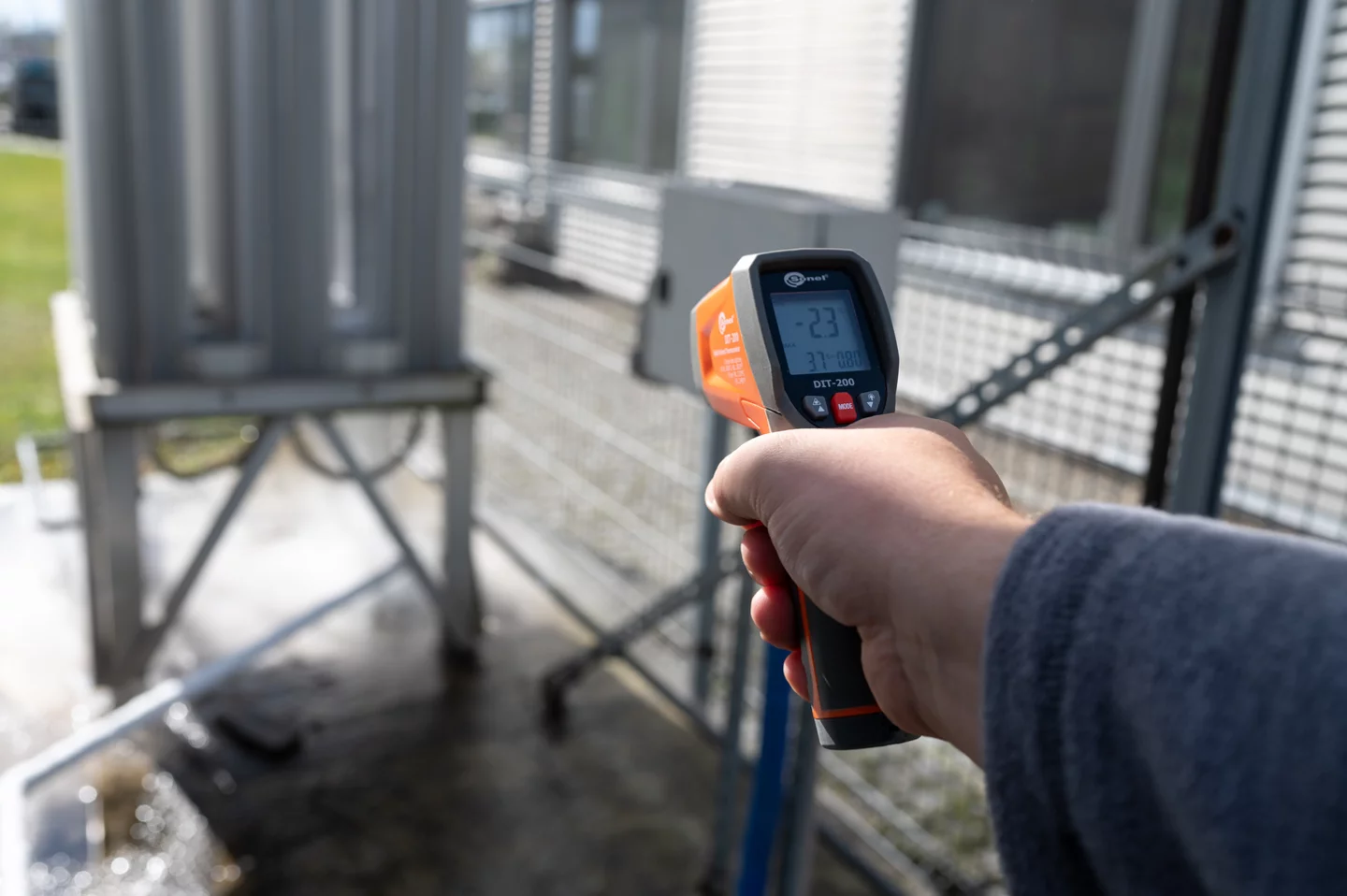

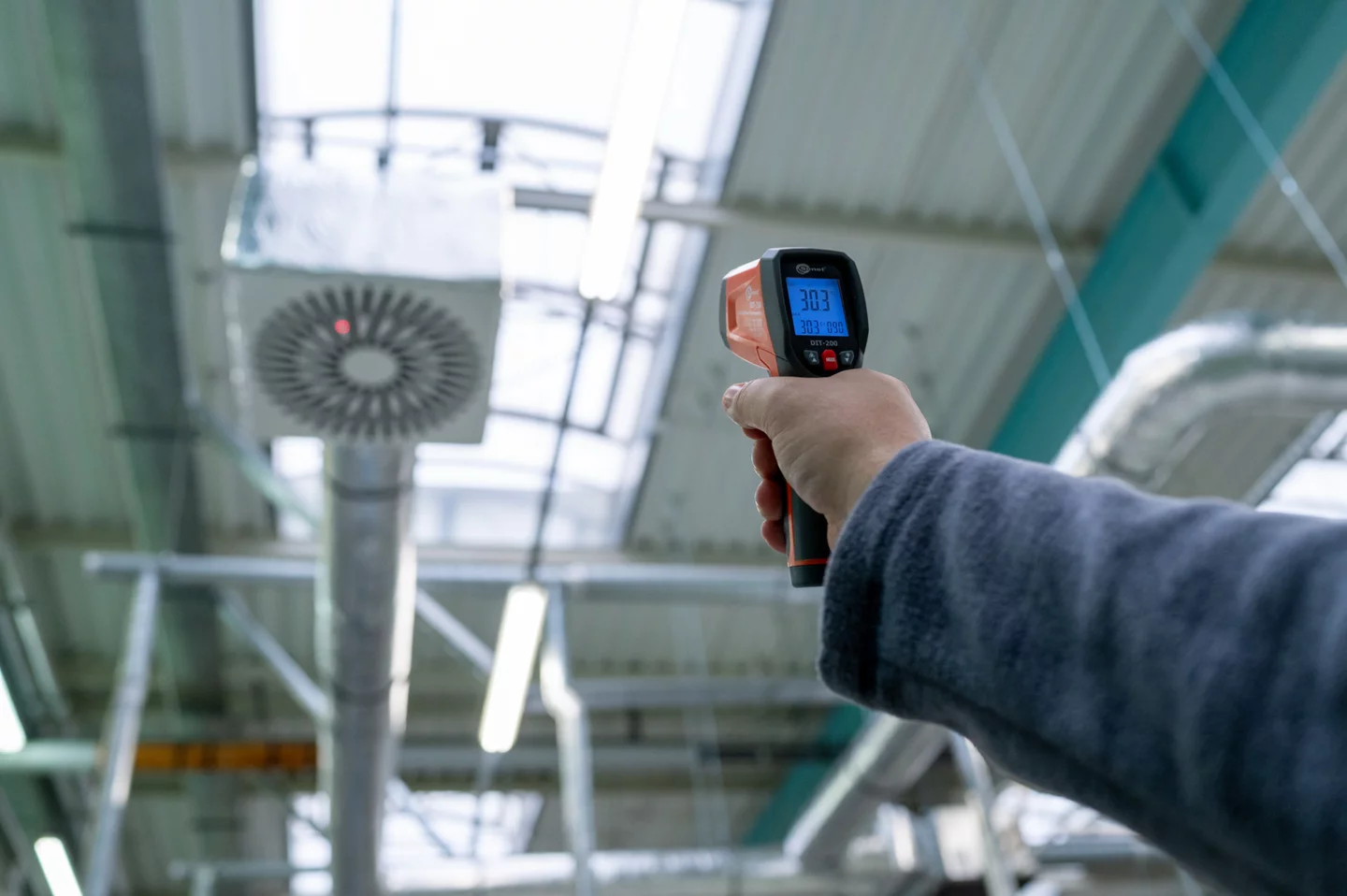

• Monitorowanie stanu urządzeń grzewczych i chłodzących.
• Kontrola temperatury materiałów w procesach metalurgicznych.
• Sprawdzanie nagrzewania się rolek i łożysk taśmociągów transportowych.
• ...i wiele, wiele innych.

Pomiary w podczerwieni

Mierniki temperatury działające w podczerwieni są używane do określenia temperatury powierzchni badanego obiektu. Układ optyczny przyrządu wykrywa promieniowanie, które jest emitowane, odbijane i wysyłane, a następnie zbiera je i skupia w detektorze. System elektroniczny przekształca dane optyczne w wartość temperatury. Aby zwiększyć precyzję pomiaru i ułatwić namierzanie, urządzenie wyposażone jest w celownik laserowy.

Promieniowanie podczerwone

Promieniowanie podczerwone powstaje wskutek ruchu elektronów wewnątrz atomów danego materiału. Jest to promieniowanie elektromagnetyczne o długości fali z przedziału 780 nm…1 mm. Emituje je każdy materiał, którego temperatura przekracza 0°K (-273,15°C). Emisja rośnie wraz ze wzrostem temperatury, natomiast długość fali się zmniejsza.

Współczynnik emisyjności

Jest to parametr, który określa zdolność materiału do oddawania promieniowania podczerwonego. Przyjmuje wartości z przedziału 0…1.

• Wartość równa 1 oznacza emisyjność ciała doskonale czarnego, pochłaniającego całe promieniowanie.
• Wartość równa 0 oznacza emisyjność ciała doskonale białego (stuprocentowe odbijanie promieniowania).

Każdy obiekt ma własny współczynnik emisyjności, zależny od rodzaju materiału, chropowatości powierzchni, kąta obserwacji, długości fali i temperatury.

Współczynnik D:S

Parametr D:S (odległość w stosunku do pola plamki, ang. distance to spot) określa relację między odległością pirometru od badanego obiektu a średnicą jego kołowego pola widzenia, skąd zbiera promieniowanie. Strefa podlegająca pomiarowi staje się większa wraz z oddalaniem się od niej miernika, czyli maleje udział powierzchni badanego obiektu w obrębie tego pola. Stąd im mniejszy jest mierzony cel, tym mniejsza powinna być odległość od niego. Współczynnik D:S ma zatem istotny wpływ na dokładność i precyzję odczytu temperatury.
