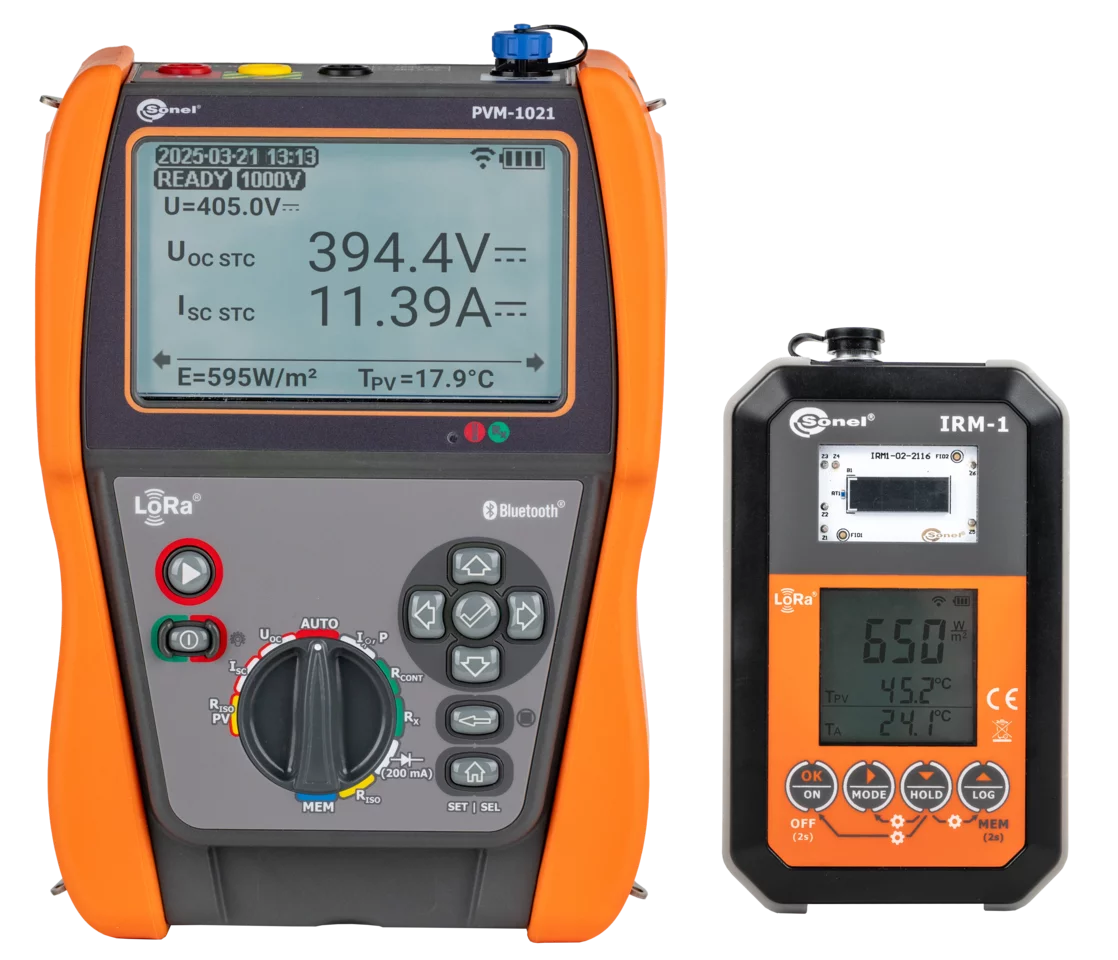

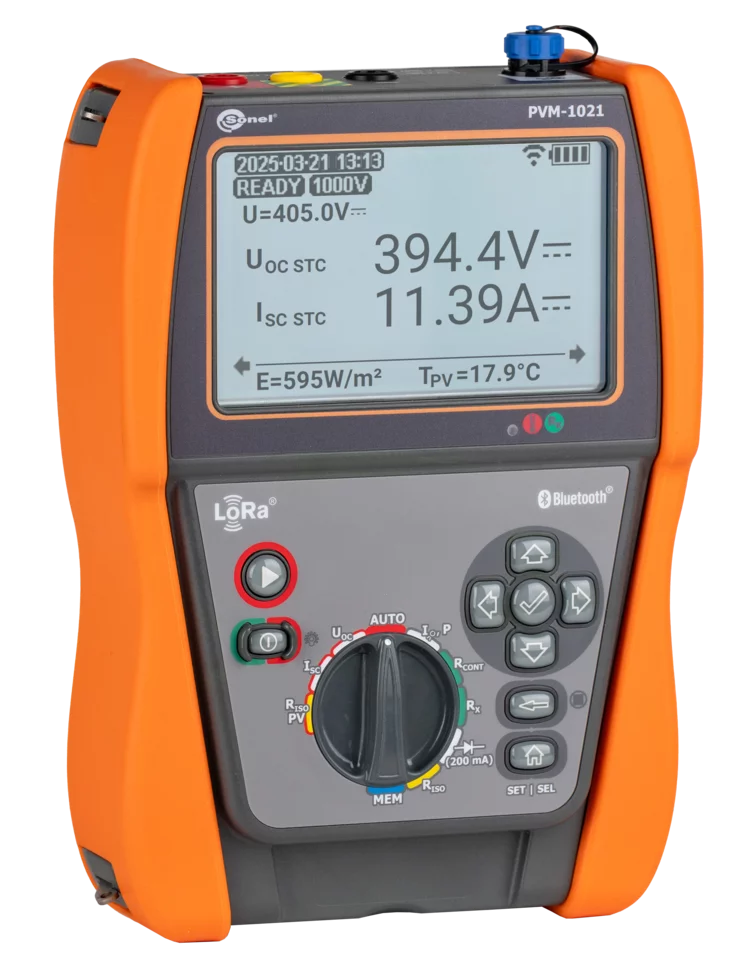

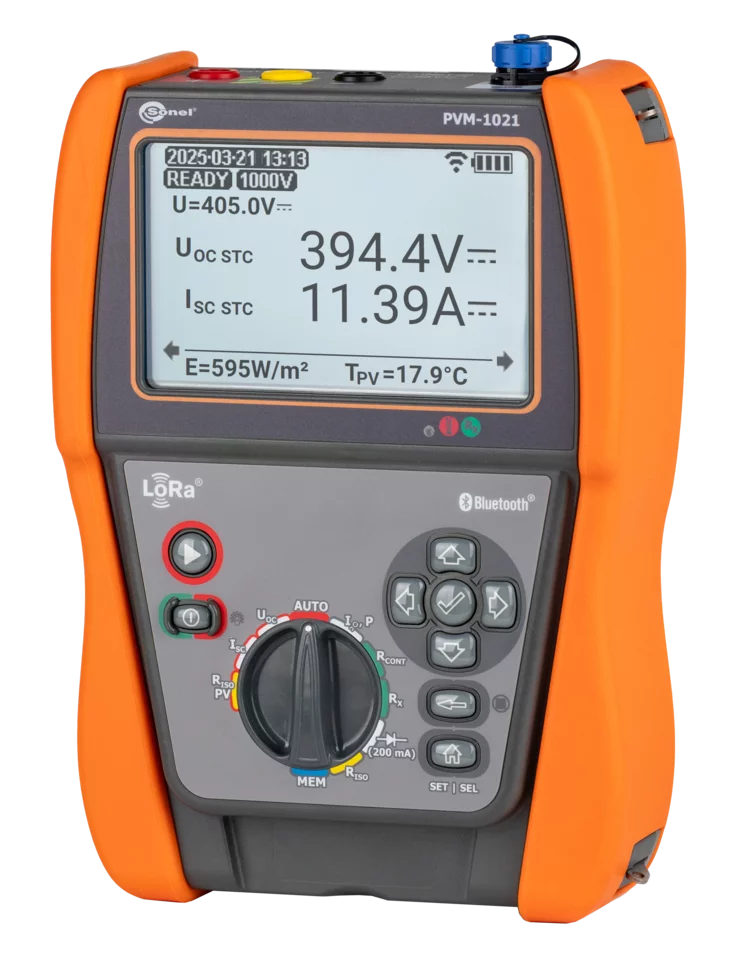

PVM-1021 Pro

Zestaw mierników do pomiarów instalacji fotowoltaicznych

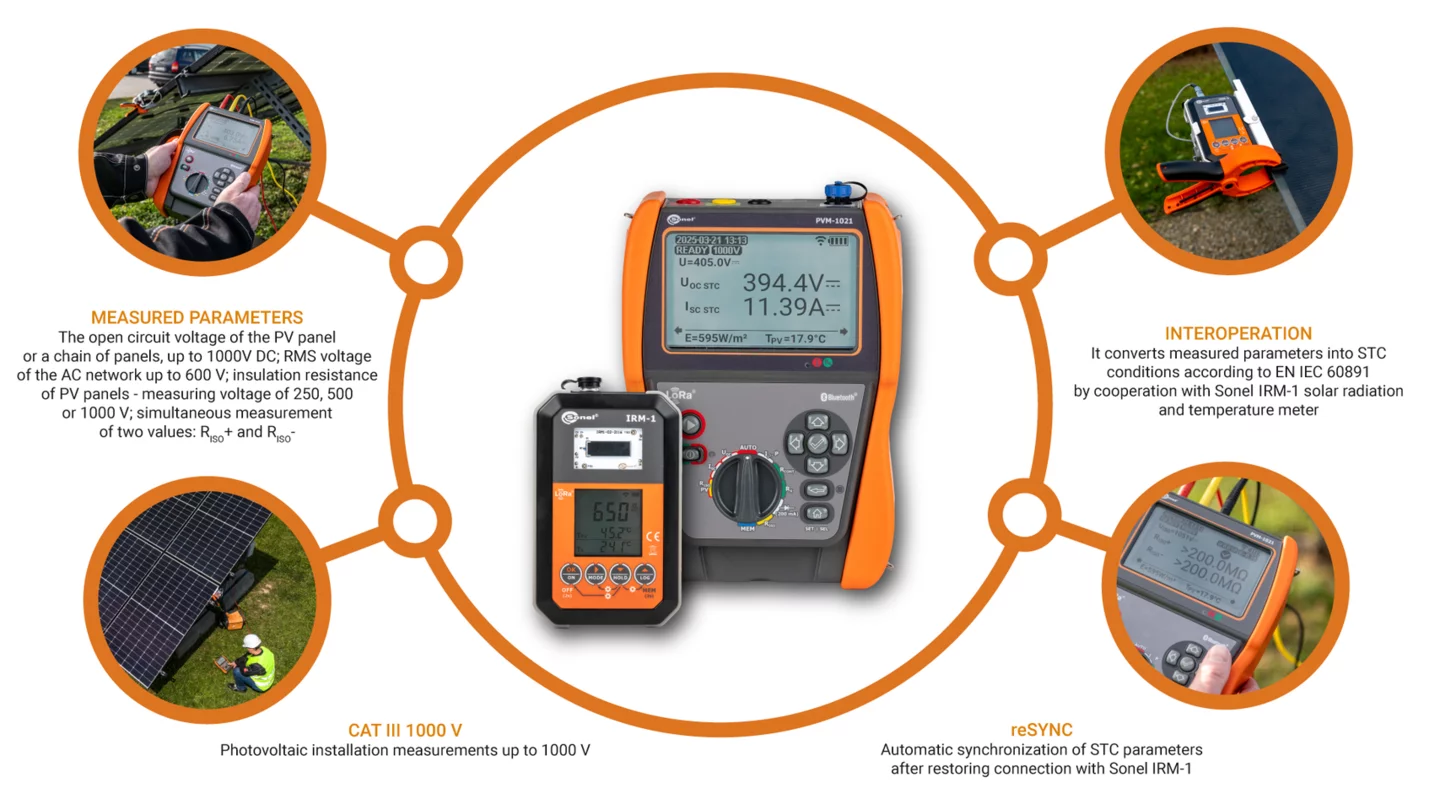

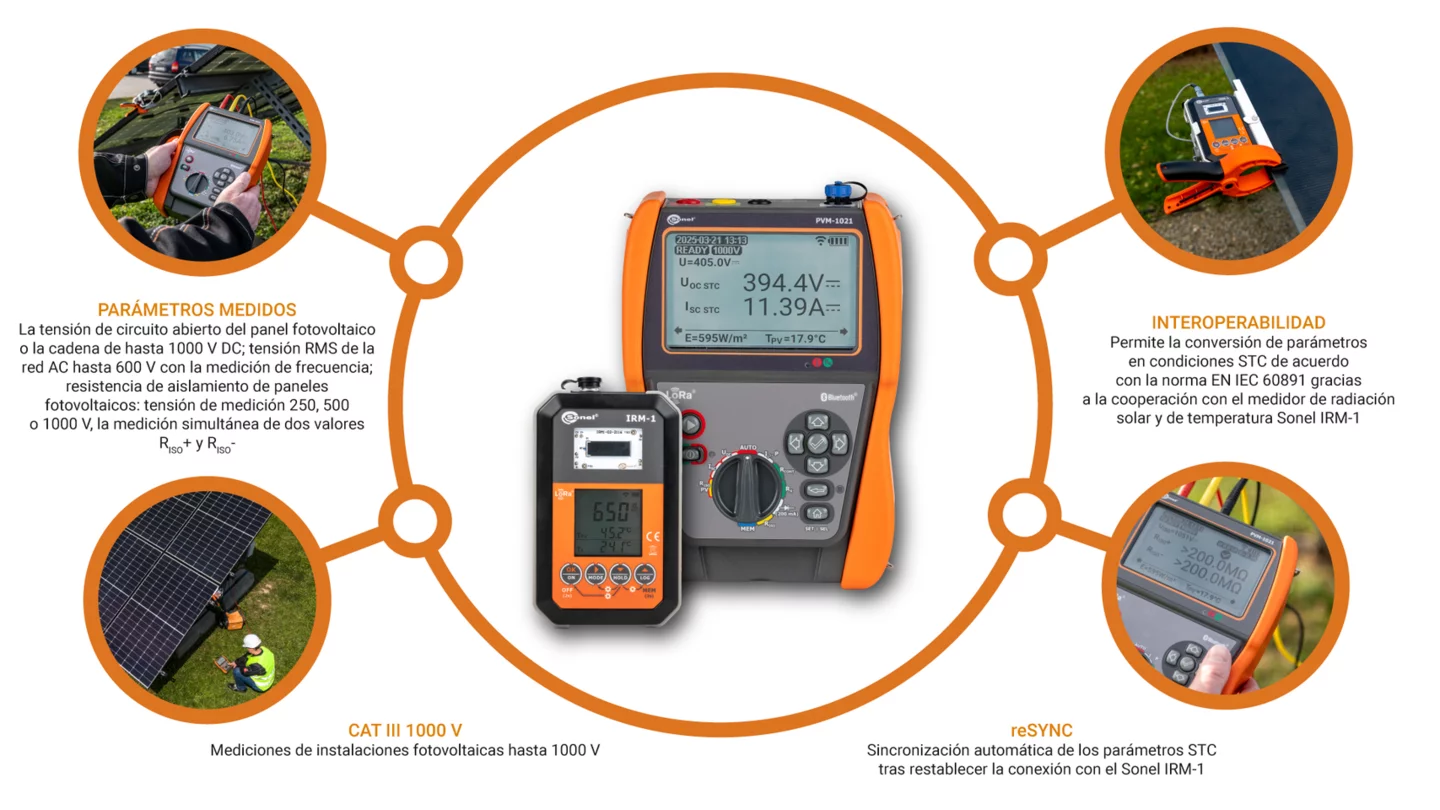

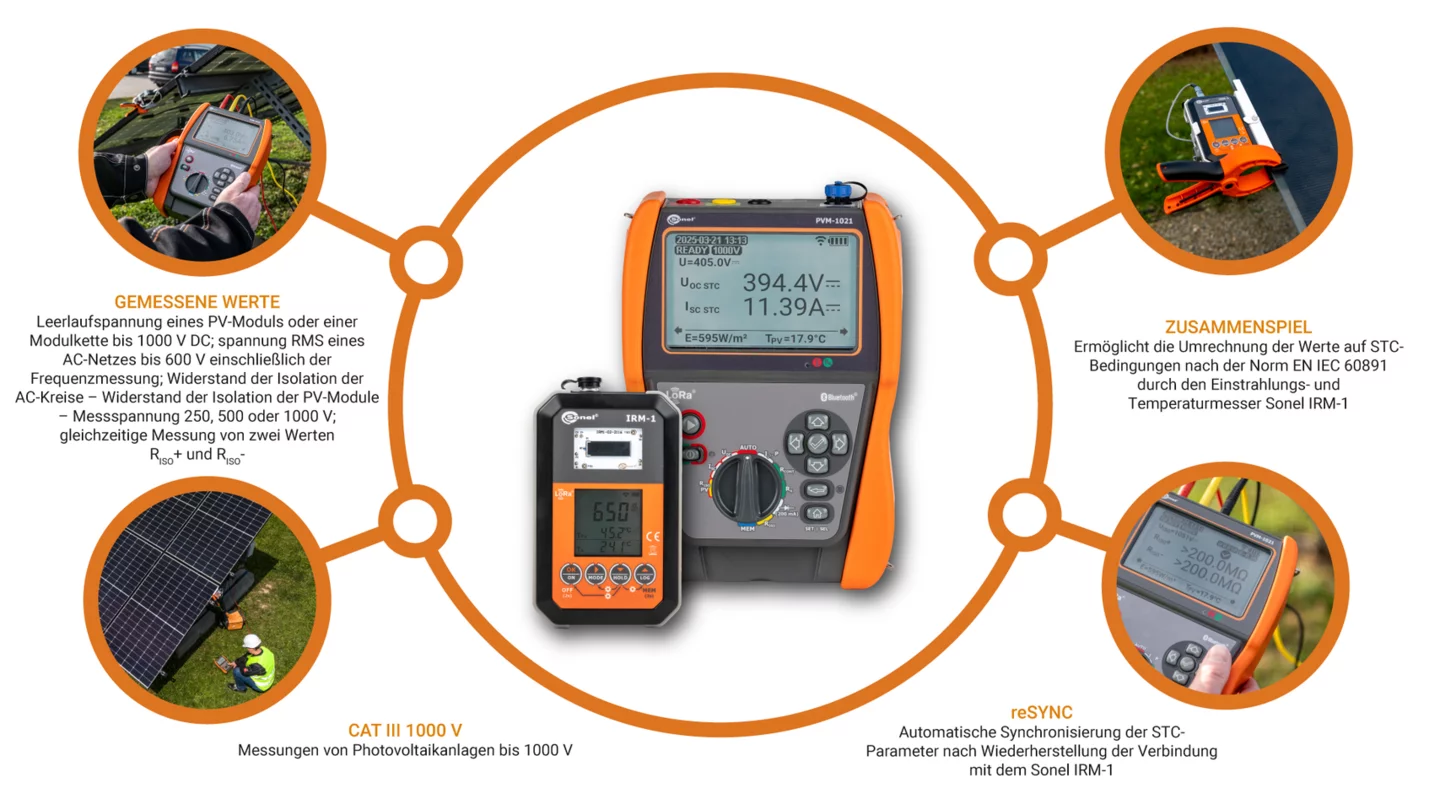

PVM-1021 | Cechy

• Umożliwia wykonanie pomiarów kategorii 1 według normy EN 62446-1.
• Tryb AUTO wykonujący sekwencję pomiarów po jednym naciśnięciu przycisku START.
• Umożliwia przeliczanie parametrów na warunki STC według normy EN IEC 60891 dzięki współpracy z miernikiem nasłonecznienia i temperatury IRM-1.
• Funkcja reSYNC – automatyczne uzupełnianie wyników o parametry środowiskowe i przeliczanie ich na warunki STC po odzyskaniu połączenia z IRM-1.
• Wbudowany interfejs radiowy LoRa zapewnia współpracę z miernikiem IRM-1 na znacznych odległościach.
• Wbudowany moduł Bluetooth do komunikacji z komputerem.
• Duża pamięć pomiarów: 100 obiektów po 40 komórek.
• Podświetlany wyświetlacz i przyciski.

PVM-1021 | Mierzone parametry

• Napięcie obwodu otwartego panelu lub łańcucha paneli PV do 1000 V DC.
• Napięcie RMS sieci AC do 600 V wraz z pomiarem częstotliwości.
• Prąd zwarcia panelu lub łańcucha paneli PV do 20 A DC.

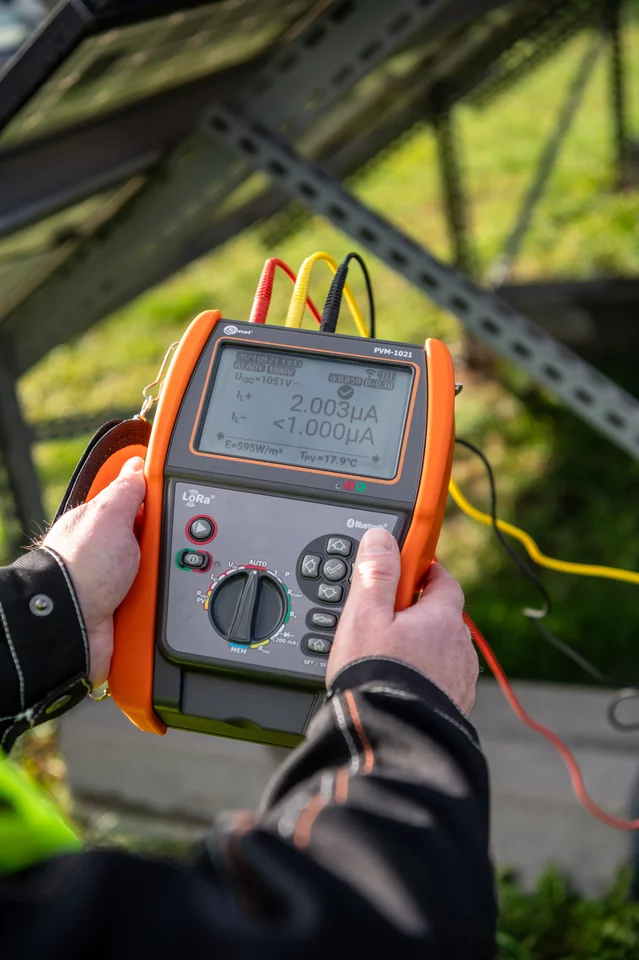

• Rezystancja izolacji paneli PV – napięcie pomiarowe 250, 500 lub 1000 V, jednoczesny pomiar dwóch wartości R_ISO+ oraz R_ISO-.
• Rezystancja izolacji obwodów AC – napięcie pomiarowe 250, 500 lub 1000 V.
• Rezystancja połączeń ochronnych i wyrównawczych prądem ±200 mA.
• Pomiar rezystancji niskim prądem, sygnalizacja dźwiękowa i wizualna.
• Pomiar prądu roboczego paneli PV i prądu AC – wszystko za pomocą zewnętrznych cęgów.
• Pomiar mocy AC/DC.
• Test diod prądem 200 mA, automatyczne wykrywanie polaryzacji.
• Test diod blokujących napięciem 1000 V DC.

PVM-1021 | Szczelność i wytrzymałość

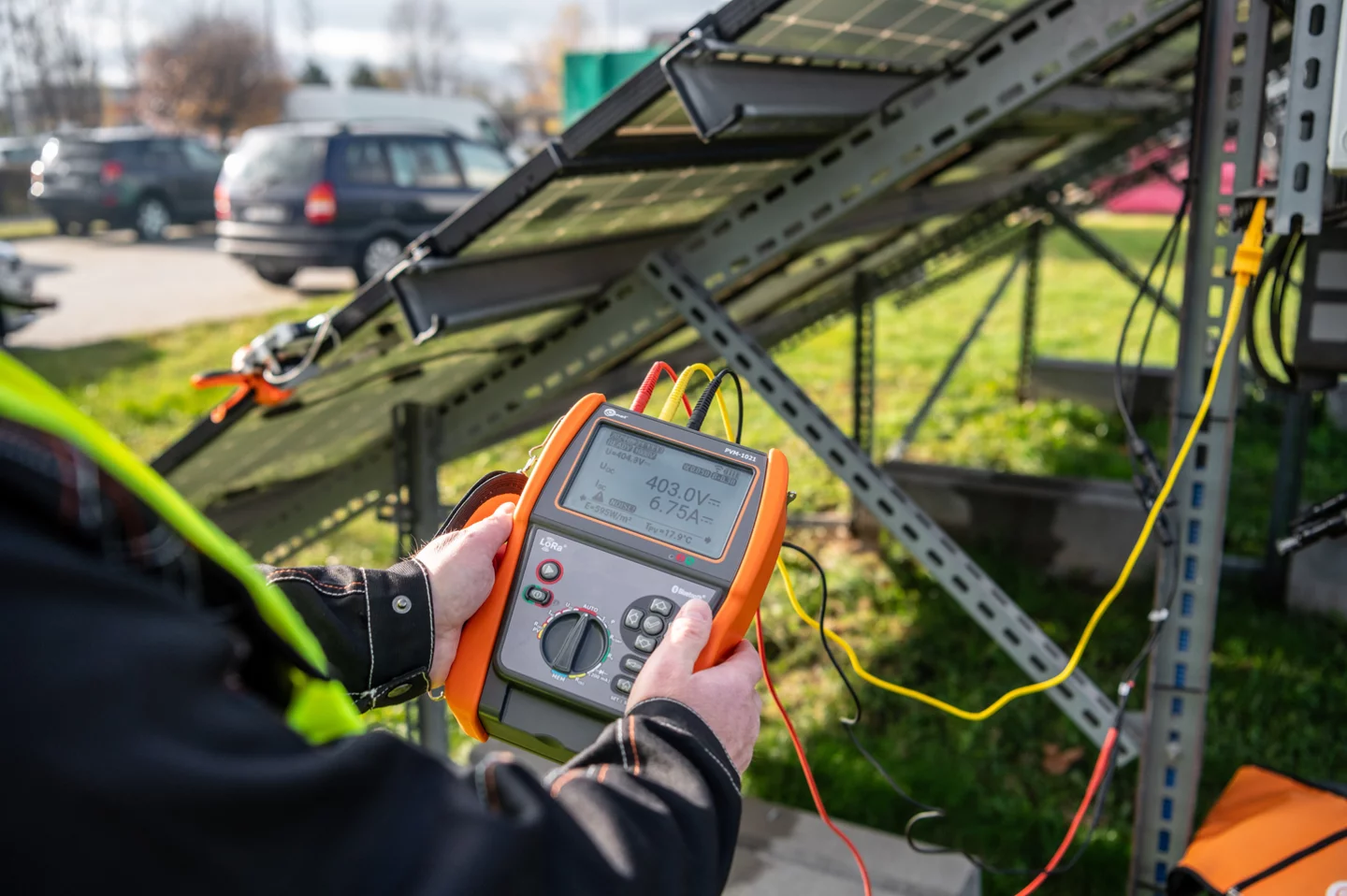

Miernik świetnie radzi sobie w trudnych warunkach środowiskowych. Ochronę przed wnikaniem pyłów i wody zapewnia obudowa o poziomie szczelności IP54. Jest to szczególnie ważne podczas pomiarów instalacji fotowoltaicznych, które z definicji znajdują się w przestrzeniach otwartych.

PVM-1021 | Komunikacja i oprogramowanie

Dane pomiarowe z PVM-1021 można przenieść do komputera za pomocą komunikacji bezprzewodowej Bluetooth. Zapis pobranych danych do popularnych formatów oraz wydruk zapewnia Sonel Reader. W celu wygenerowania raportu z badań z zakresu ochrony przeciwporażeniowej należy posłużyć się opcjonalnym programem Sonel Pomiary Elektryczne.

PVM-1021 | Na kłopoty reSYNC

Może się zdarzyć, że w toku pomiarów miernik nadrzędny oddali się od IRM-1 na tyle, iż utracona zostanie łączność między nimi. Jeżeli pomiary będą kontynuowane, to po odzyskaniu połączenia wyniki zostaną uzupełnione o parametry środowiskowe, które w międzyczasie były rejestrowane przez IRM-1 w jego pamięci tymczasowej, i przeliczone na warunki STC.

IRM-1 | Cechy

• Pomiar nasłonecznienia i temperatury.
• Interfejs LoRa do komunikacji z miernikiem nadrzędnym – zasięg znacznie większy niż Bluetooth!
• Automatyczna synchronizacja danych z miernikiem nadrzędnym z funkcją reSYNC.
• Wbudowany kompas oraz czujnik nachylenia.
• Wbudowany rejestrator, który można wykorzystać do rejestracji nasłonecznienia przed budową instalacji PV, a także do pomiarów zacienienia istniejących instalacji.
• Duża pamięć pomiarów: 999 komórek pamięci podręcznej oraz 5000 rekordów rejestratora do zapełnienia pamięci (rejestracja jednorazowa) z możliwością jej nadpisywania (rejestracja ciągła).

IRM-1 | Mierzone parametry

• Natężenie nasłonecznienia (irradiancja) w W/m² lub BTU/ft² h.
• Temperatura panelu fotowoltaicznego w °C lub °F.
• Temperatura otocznia w °C lub °F.
• Kąt nachylenia paneli.
• Orientacja paneli dzięki wbudowanemu kompasowi.

IRM-1 | Szczelność i wytrzymałość

Miernik świetnie radzi sobie w trudnych warunkach środowiskowych. Ochronę przed wnikaniem pyłów i wody zapewnia obudowa o poziomie szczelności IP65. Jest to szczególnie ważne podczas pomiarów instalacji fotowoltaicznych, które z definicji znajdują się w przestrzeniach otwartych.

IRM-1 | Komunikacja i oprogramowanie

Dane pomiarowe z IRM-1 można przenieść do komputera za pomocą złącza USB. Ponadto przyrząd ma wbudowany bezprzewodowy interfejs LoRa (ang. Long Range), dzięki któremu następuje automatyczna wymiana danych z miernikiem nadrzędnym – nawet na dużej odległości.
