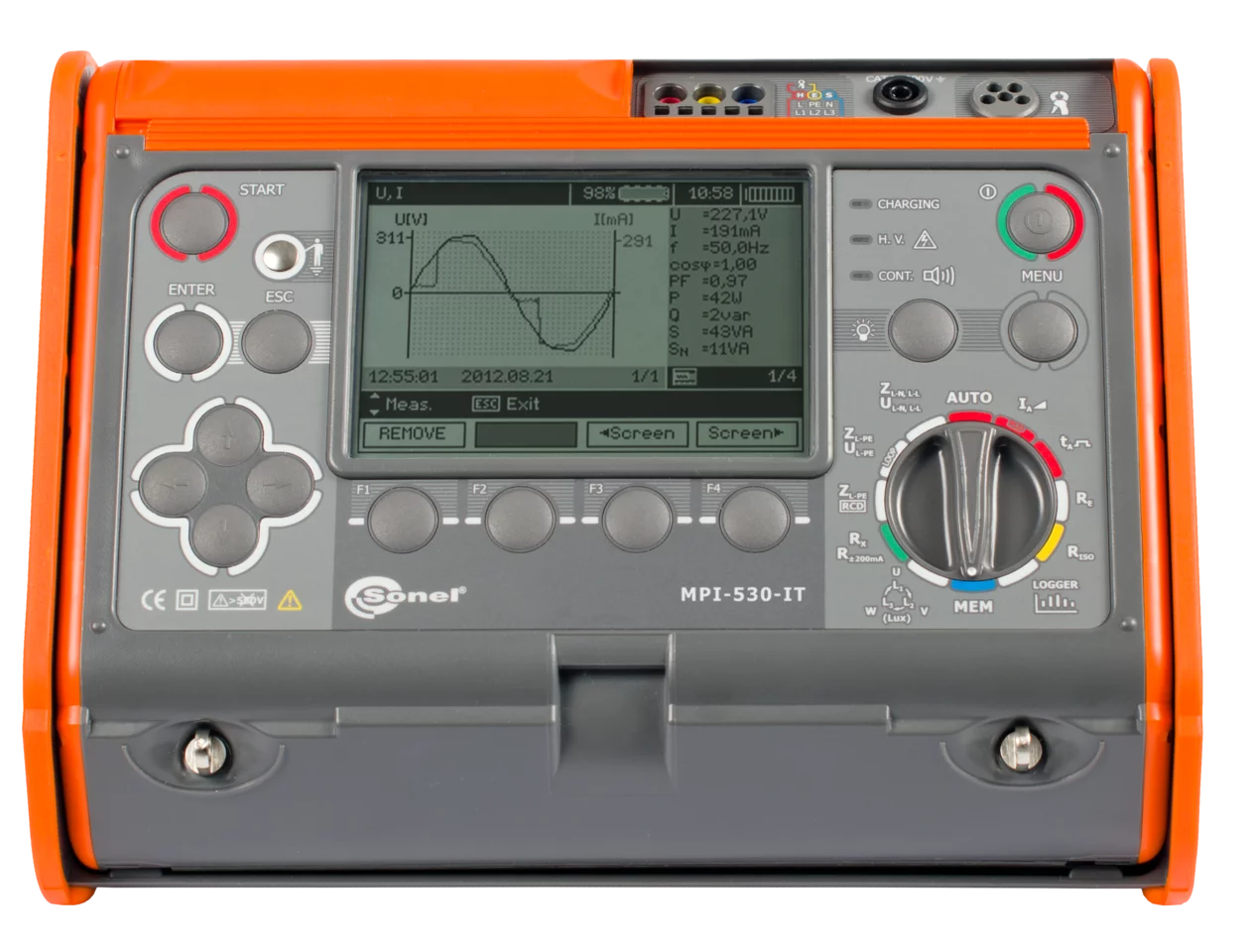

MPI-530-IT

Wielofunkcyjny miernik parametrów instalacji elektrycznych

Indeks kat. WMPLMPI530IT

ean 5907624023017




Stopień ochrony: IP 54

Kategoria pomiarowa: CAT III 600 V, CAT IV 300 V

Transmisja danych: Bluetooth, USB

Wyświetlacz: graficzny, monochromatyczny, podświetlany

9 320,00 zł

11 463,60 zł brutto

Dostępny w magazynie

Czas realizacji: 24h

Akcesoria dodatkowe

CS-1

Symulator kabla

205,00 zł

252,15 zł brutto

niedostępny

Sonel PE6

Program do tworzenia protokołów z badań bez...

915,00 zł

1 125,45 zł brutto

Dostępny

Sonel PE6 Upgrade

Uaktualnienie programu do tworzenia protoko...

340,00 zł

418,20 zł brutto

Dostępny w magazynie

Adapter USB - licencja dla kolejnego stanowiska

Adapter USB - licencja dla kolejnego stanow...

710,00 zł

873,30 zł brutto

niedostępny

Sonel Foton 3

Program do tworzenia dokumentacji z badań o...

580,00 zł

713,40 zł brutto

Dostępny w magazynie

Sonel Foton 3 Upgrade

Uaktualnienie programu Sonel FOTON 3 (z wer...

340,00 zł

418,20 zł brutto

Dostępny w magazynie

Przewód 10 m czerwony 1 kV (wtyki bananowe)

140,00 zł

172,20 zł brutto

Dostępny

Przewód do cęgów N-1

240,00 zł

295,20 zł brutto

Dostępny w magazynie

Przewód 20 m czerwony 1 kV (wtyki bananowe)

205,00 zł

252,15 zł brutto

Dostępny w magazynie

Przewód 25 m czerwony do pomiaru uziemień n...

180,00 zł

221,40 zł brutto

Dostępny

Profesjonalnie i wszechstronnie

Wielofunkcyjny miernik parametrów instalacji elektrycznych Sonel MPI-530-IT stanowi odpowiedź na potrzeby specjalistów z branży elektrycznej, w tym przede wszystkim instalatorów oraz pomiarowców. Ten niezwykle wszechstronny, wielofunkcyjny przyrząd służy do mierzenia parametrów instalacji elektrycznych i pozwala na wykonanie wszystkich pomiarów związanych z ochroną przed porażeniem prądem elektrycznym, jakie zostały opisane w normie PN-HD 60364-6, w tym także do pomiarów zabezpieczeń różnicowoprądowych w sieciach z izolowanym punktem neutralnym transformatora IT. Miernik został skonstruowany zgodnie z wymaganiami normy PN-EN 61557.

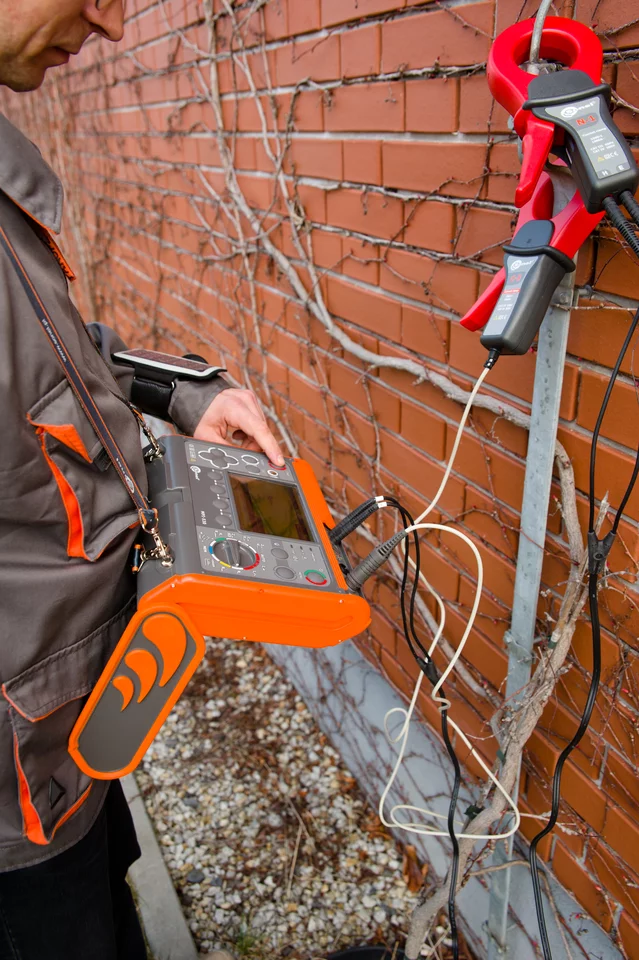

Ten model miernika może pochwalić się rozbudowanymi funkcjami pomiaru uziemień w formie dodatkowych metod cęgowych oraz pomiaru rezystywności gruntu. Za pomocą opcjonalnego adaptera AutoISO-1000C możliwe jest również przeprowadzanie automatycznych pomiarów rezystancji izolacji w gniazdach oraz dla przewodów 3-, 4- i 5- żyłowych. Dodatkowa zewnętrzna sonda umożliwia również prowadzenie badań natężenia oświetlenia. Ponadto miernik pozwala na rejestrację i analizę parametrów sieci łącznie z harmonicznymi do 40 rzędu.

Sonel MPI-530-IT w tym jednym zaawansowanym przyrządzie mieszczą się funkcje oraz możliwości kilku urządzeń pomiarowych. Mnogość praktycznych funkcji w połączeniu z wysoką precyzją pomiaru sprawia, że miernik Sonel MPI-530-IT stanowi niezawodną aparaturę pomiarową.

Cechy

Miernik charakteryzuje się szerokimi możliwościami w dziedzinie funkcjonalności. Łączy w sobie możliwości pomiarowe kilku urządzeń, zapewniając przy tym równie dobrą dokładność.

  • Przyrządem MPI-530-IT można wykonać wszystkie pomiary odbiorcze instalacji elektrycznych zgodnie z obowiązującymi przepisami:
    • impedancja pętli zwarcia (również w obwodach z wyłącznikami RCD),
    • parametry wyłączników RCD,
    • rezystancja izolacji,
    • rezystancja uziemienia (4 metody pomiarowe + pomiar rezystywności gruntu),
    • ciągłość połączeń ochronnych i wyrównawczych,

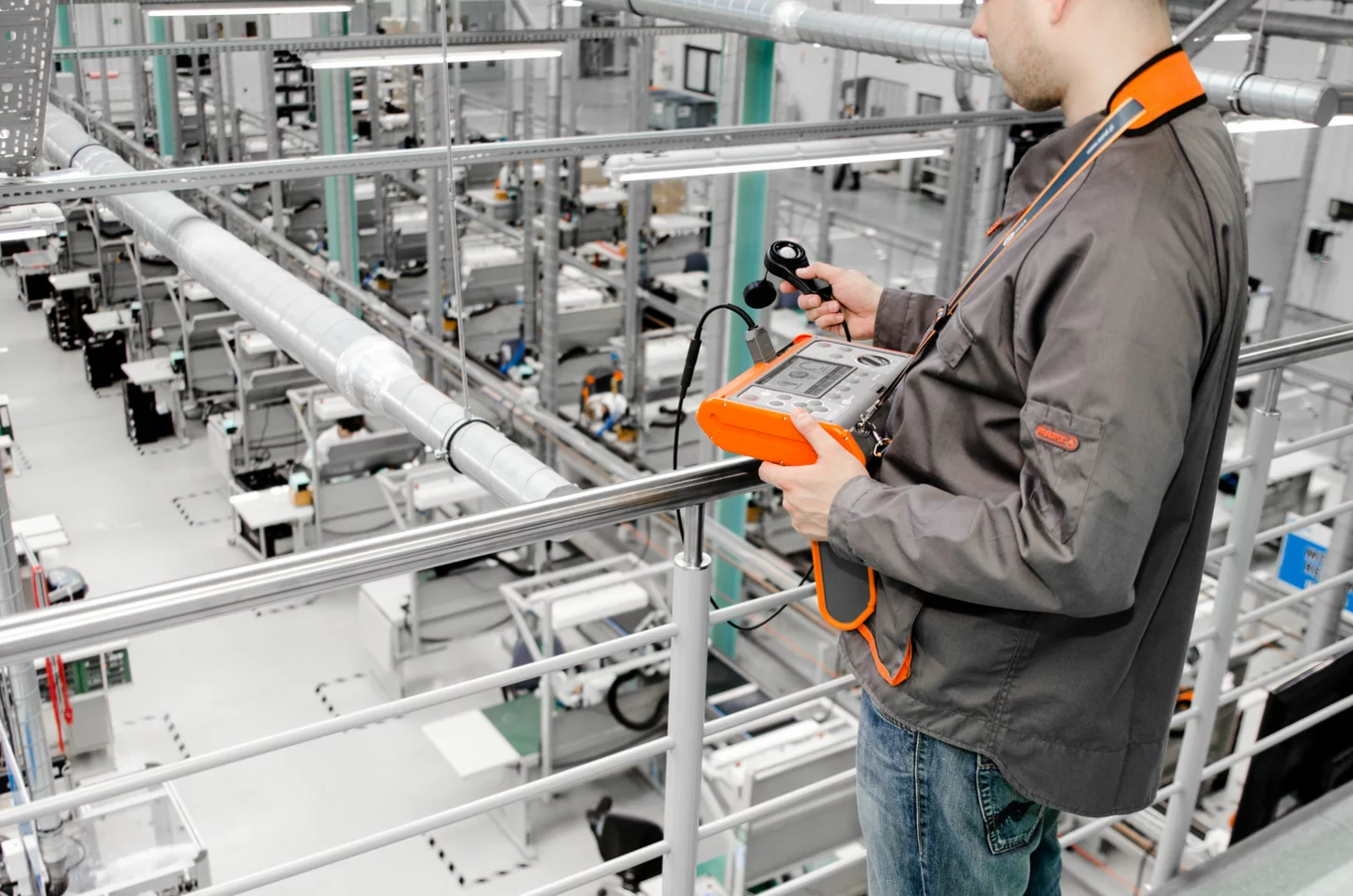

    • natężenie oświetlenia,
    • test kolejności faz,
    • test kierunku obrotów silnika.

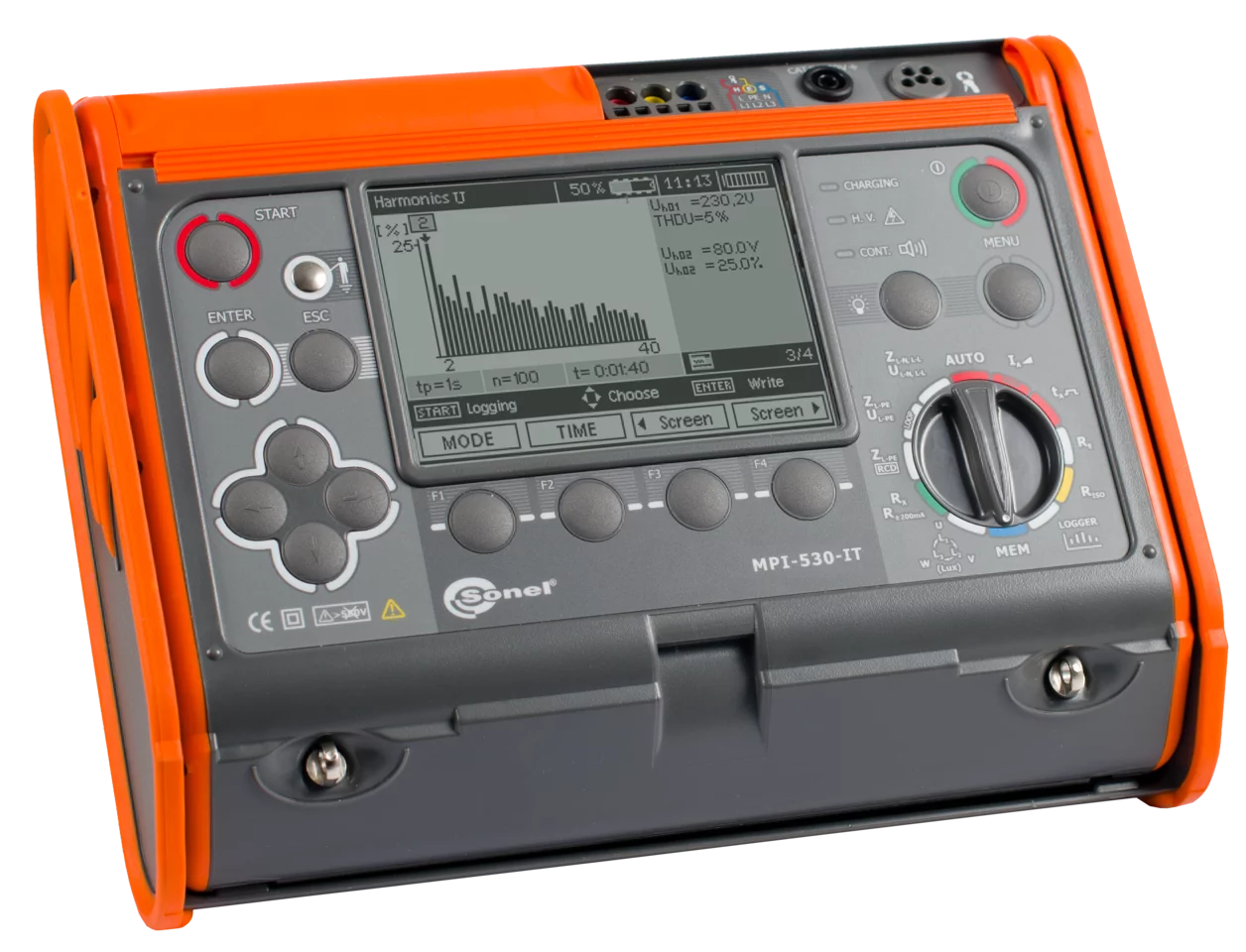

  • Przyrząd MPI-530-IT może rejestrować parametry jakości energii elektrycznej 50/60 Hz:
    • napięcie L1 – wartości średnie w zakresie do 500 V,
    • prąd L1 – wartości średnie, pomiar prądu w zakresie do 3 kA (w zależności od użytych cęgów prądowych),
    • częstotliwość w zakresie 40 Hz – 70 Hz,
    • moc czynna (P), bierna (Q), pozorna (S),
    • współczynnik mocy (PF), cosφ,
    • harmoniczne (do 40-tej w napięciu i prądzie),
    • współczynnik zniekształceń harmonicznych THD dla prądu i napięcia

Kontrola bezpieczeństwa instalacji

Dzięki przyrządowi można kontrolować domowe i przemysłowe instalacje elektryczne pod względem bezpieczeństwa. Pomiary można w bardzo łatwy sposób zautomatyzować poprzez:

  • badanie wyłączników różnicowoprądowych w trybie Auto,
  • wykorzystanie adaptera typu WS do badania instalacji poprzez standardowe gniazdo 230 V.

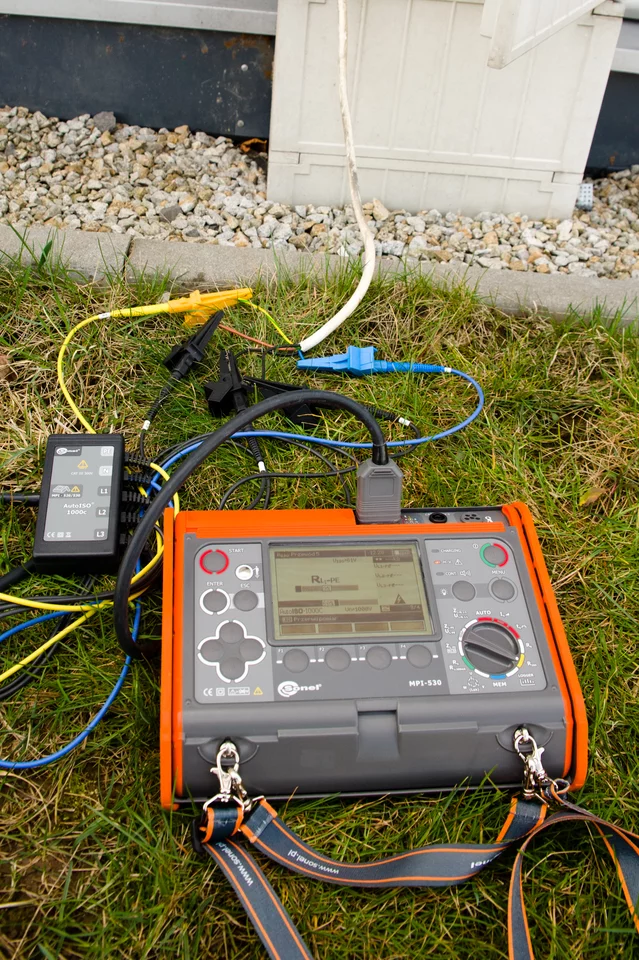

  • wykorzystanie adaptera AutoISO-1000C do badania rezystancji izolacji przewodów 3-, 4- oraz 5-żyłowych.

Struktura pamięci

Struktura pamięci ma formę drzewa. Umożliwia zapis kilkudziesięciu tysięcy wyników w układzie KLIENT-OBIEKT-POMIESZCZENIE-PUNKT POMIAROWY, co pomaga w późniejszym stworzeniu przejrzystego protokołu. Strukturę tę można przygotować w mierniku jeszcze przed przystąpieniem do pracy. Wprowadzanie danych do przyrządu ułatwia klawiatura QWERTY, łącząca się z nim poprzez Bluetooth.

Wbudowany system pomocy

W urządzeniu znajdują się wbudowane ekrany pomocy ze schematami pomiarowymi. Dzięki temu łatwo i szybko można sprawdzić, w jaki sposób połączyć dany układ w zależności od rodzaju wykonywanego pomiaru.

Podwyższona odporność na warunki środowiskowe

Miernik MPI-530-IT świetnie poradzi sobie w trudnych warunkach środowiskowych. Ochronę przed wnikaniem pyłów i wody zapewnia unikalna obudowa o poziomie szczelności IP54. Jest ona wytrzymała na uszkodzenia mechaniczne, a specjalna konstrukcja pozwala w prosty sposób zabezpieczyć wyświetlacz poprzez przesuniecie pokrywy miernika. Oprócz tego, że chroni ona przed uszkodzeniem, to również pozwala na wygodne przenoszenie i użytkowanie urządzenia w różnych pozycjach.

Komunikacja i oprogramowanie

Poprzez port USB lub za pomocą komunikacji bezprzewodowej Bluetooth można przenieść dane pomiarowe do komputera. W celu wygenerowania raportu z badań z zakresu ochrony przeciwporażeniowej należy posłużyć się programem Sonel Pomiary Elektryczne. Zapis pobranych zasobów do najprostszych formatów oraz wydruk zapewnia Sonel Reader.
