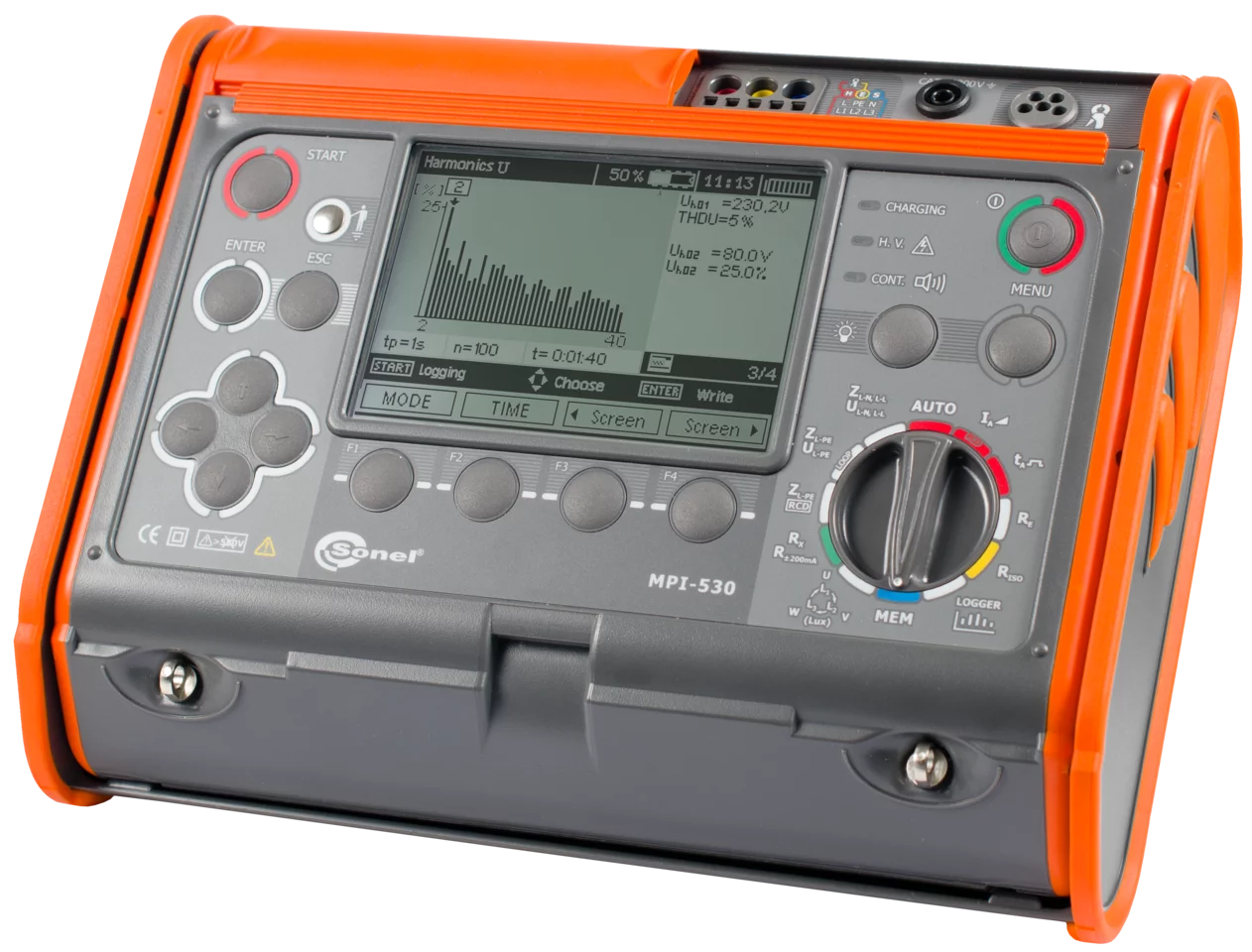

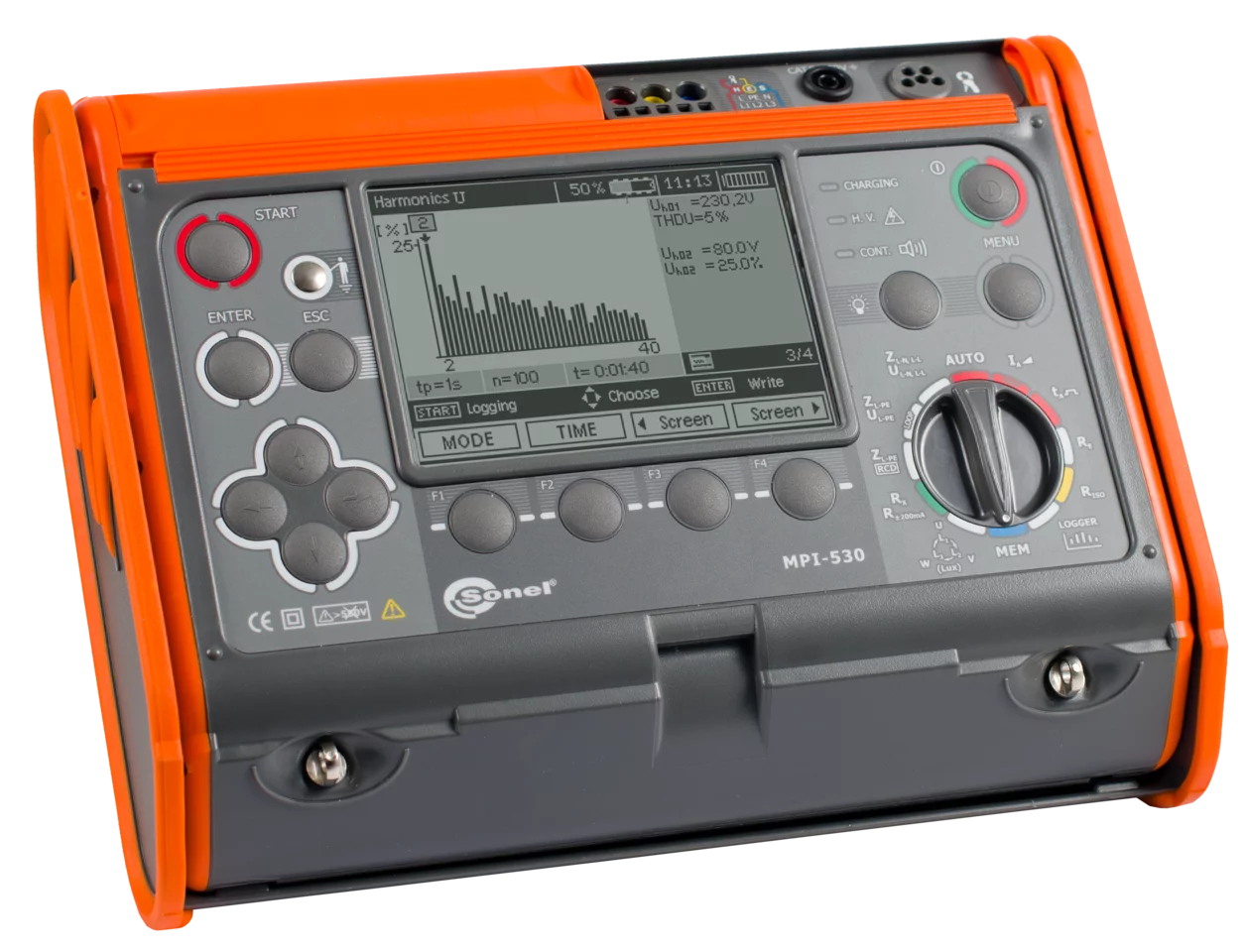

MPI-530

Wielofunkcyjny miernik parametrów instalacji elektrycznych

Indeks kat. WMPLMPI530

ean 5907624021181


Stopień ochrony: IP 54

Kategoria pomiarowa: CAT III 600 V, CAT IV 300 V

Transmisja danych: Bluetooth, USB

Wyświetlacz: graficzny, monochromatyczny, podświetlany

8 860,00 zł

10 897,80 zł brutto

dostępny

Czas realizacji: do 7 dni

Akcesoria dodatkowe

CS-1

Symulator kabla

195,00 zł

239,85 zł brutto

zostało niewiele sztuk

Adapter USB - licencja dla kolejnego stanowiska

Adapter USB - licencja dla kolejnego stanow...

670,00 zł

824,10 zł brutto

dostępny

Sonel Foton 3

Program do tworzenia dokumentacji z badań o...

545,00 zł

670,35 zł brutto

dostępny

Sonel PE6

Program do tworzenia protokołów z badań bez...

865,00 zł

1 063,95 zł brutto

dostępny

Sonel PE6 Upgrade

Uaktualnienie programu do tworzenia protoko...

320,00 zł

393,60 zł brutto

dostępny

Sonel Foton 3 Upgrade

Uaktualnienie programu Sonel FOTON 3 (z wer...

320,00 zł

393,60 zł brutto

dostępny

Przewód 10 m czerwony 1 kV (wtyki bananowe)

130,00 zł

159,90 zł brutto

dostępny

Przewód do cęgów N-1

225,00 zł

276,75 zł brutto

zostało niewiele sztuk

Przewód 20 m czerwony 1 kV (wtyki bananowe)

195,00 zł

239,85 zł brutto

dostępny

Przewód 25 m niebieski do pomiaru uziemień ...

170,00 zł

209,10 zł brutto

dostępny

Profesjonalnie i wszechstronnie

Wielofunkcyjny miernik parametrów instalacji elektrycznych Sonel MPI-530 służy do precyzyjnego pomiaru parametrów instalacji elektrycznych. Urządzenie zostało skonstruowane zgodnie z wymaganiami normy PN-EN 61557. Umożliwia wykonanie wszystkich pomiarów związanych z ochroną przed porażeniem prądem elektrycznym opisanych w normie PN-HD 60364-6.

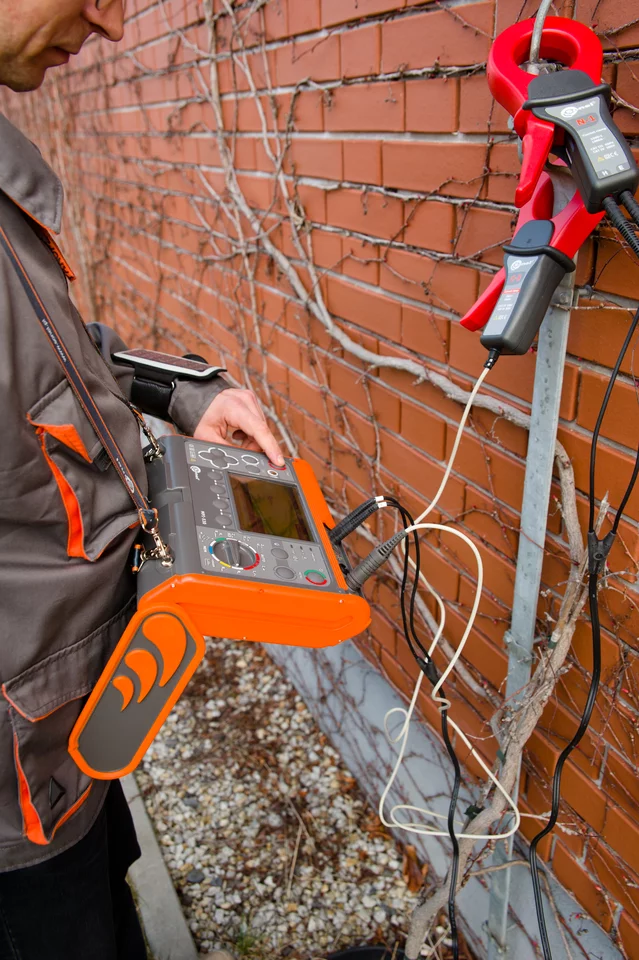

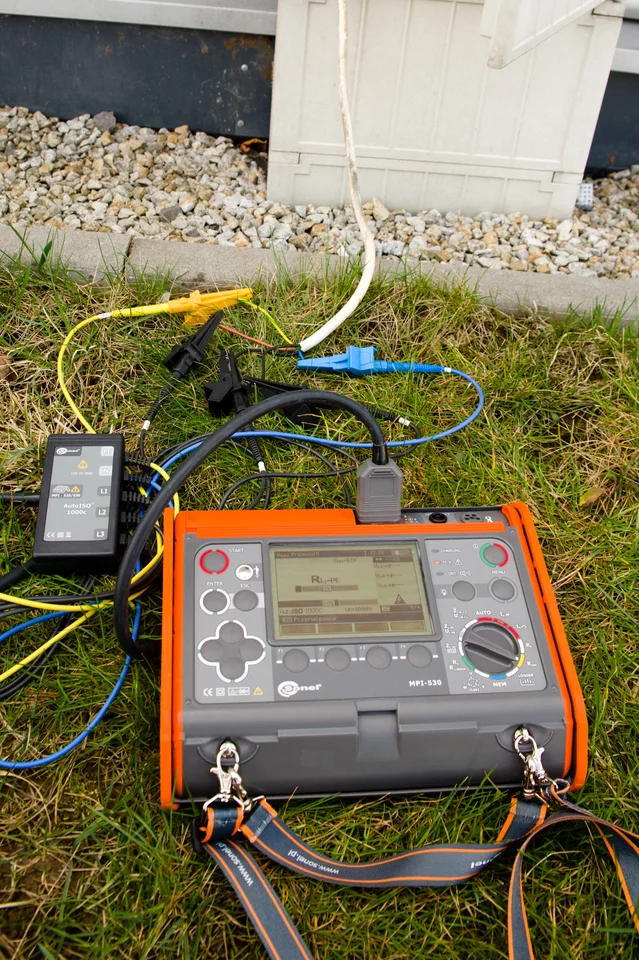

Specjalistyczny miernik Sonel MPI-530 wyróżnia się rozbudowanymi funkcjami pomiaru uziemień - dodatkowe metody cęgowe oraz rezystywność gruntu. Przy zastosowaniu opcjonalnego adaptera AuroISO-1000C, możliwe są również automatyczne pomiary rezystancji izolacji w gniazdach oraz dla przewodów 3-, 4- i 5- żyłowych.

Z pomocą miernika Sonel MPI-530 można także wykonać badanie natężenia oświetlenia. Do tego niezbędne jest dodatkowa zewnętrzna sonda. Przyrząd umożliwia rejestrację i analizę parametrów sieci - łącznie z harmonicznymi do 40-tej. Kolejnym atutem miernika jest wytrzymała obudowa o klasie odporności IP54, która chroni urządzenie przed uszkodzeniem mechanicznym, pyłem lub zachlapaniem.

Cechy

Miernik charakteryzuje się szerokimi możliwościami w dziedzinie funkcjonalności. Łączy w sobie możliwości pomiarowe kilku urządzeń, zapewniając przy tym równie dobrą dokładność.

  • Przyrządem MPI-530 można wykonać wszystkie pomiary odbiorcze instalacji elektrycznych zgodnie z obowiązującymi przepisami:
    • impedancja pętli zwarcia (również w obwodach z wyłącznikami RCD),
    • parametry wyłączników RCD,
    • rezystancja izolacji,
    • rezystancja uziemienia (4 metody pomiarowe + pomiar rezystywności gruntu),
    • ciągłość połączeń ochronnych i wyrównawczych,
    • natężenie oświetlenia,
    • test kolejności faz,
    • test kierunku obrotów silnika.

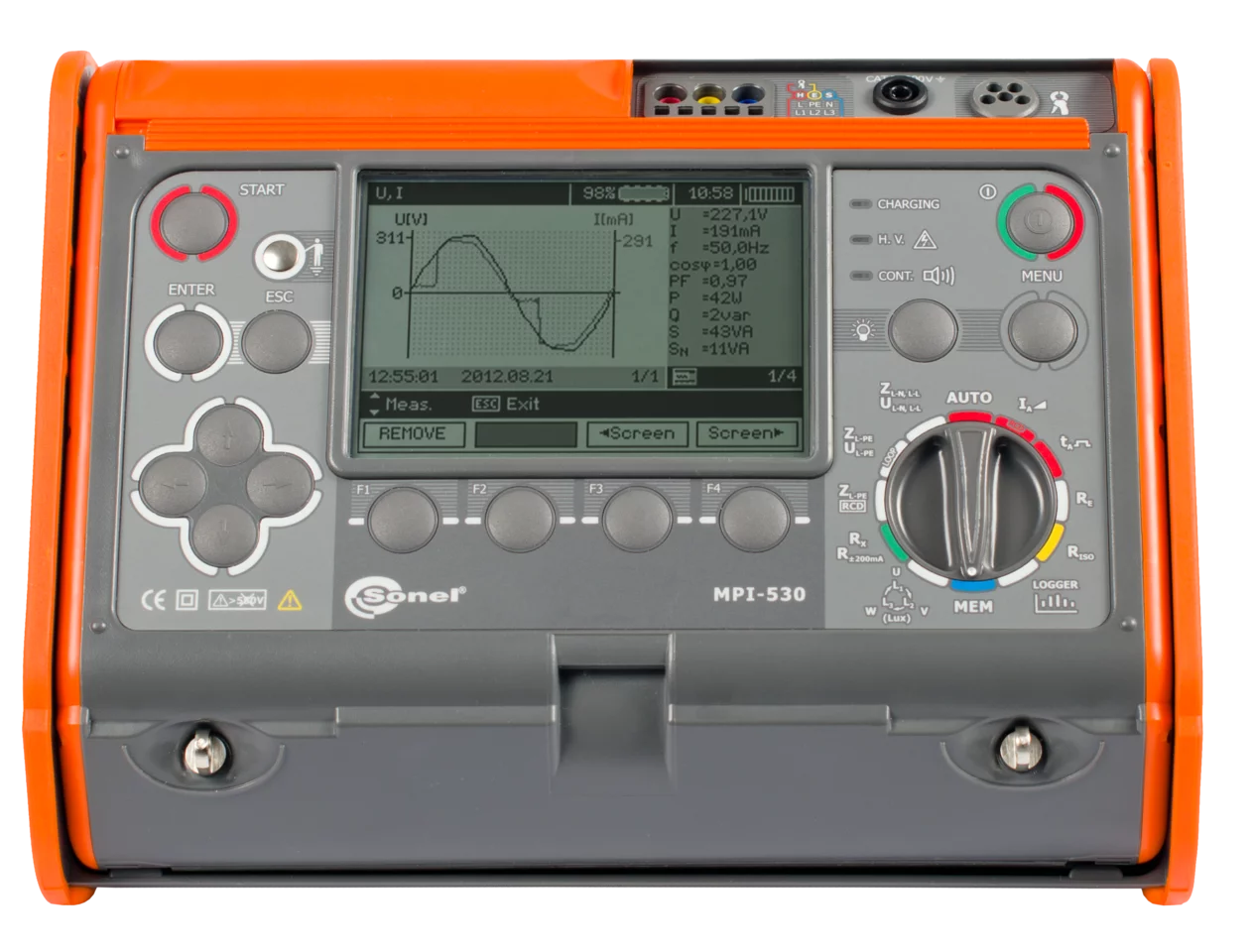

  • Przyrząd MPI-530 może rejestrować parametry jakości energii elektrycznej 50/60 Hz:
    • napięcie L1 – wartości średnie w zakresie do 500 V,
    • prąd L1 – wartości średnie, pomiar prądu w zakresie do 3 kA (w zależności od użytych cęgów prądowych),
    • częstotliwość w zakresie 40 Hz – 70 Hz,
    • moc czynna (P), bierna (Q), pozorna (S),
    • współczynnik mocy (PF), cosφ,
    • harmoniczne (do 40-tej w napięciu i prądzie),
    • współczynnik zniekształceń harmonicznych THD dla prądu i napięcia

Kontrola bezpieczeństwa instalacji

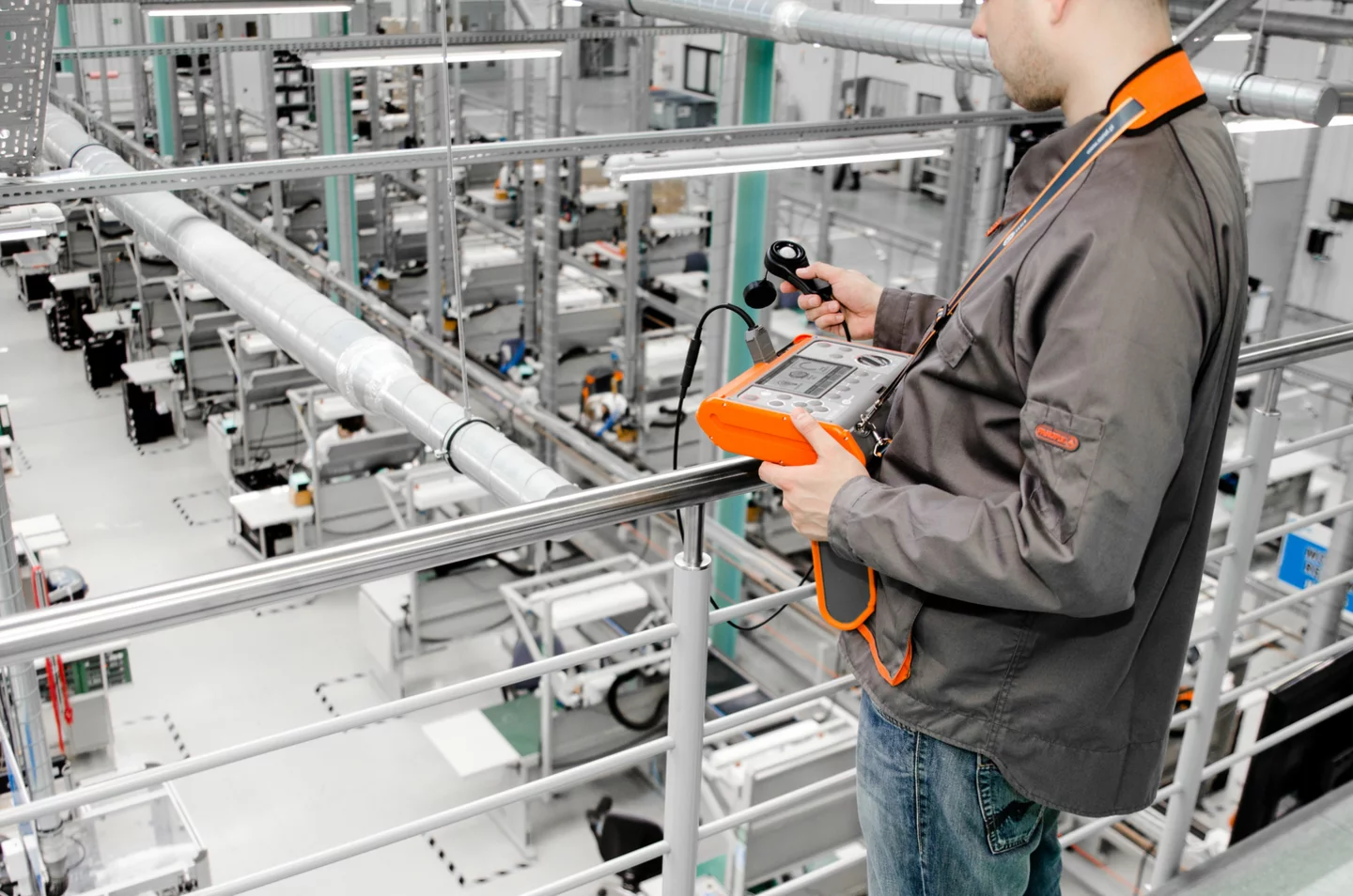

Dzięki przyrządowi można kontrolować domowe i przemysłowe instalacje elektryczne pod względem bezpieczeństwa. Pomiary można w bardzo łatwy sposób zautomatyzować poprzez:

  • badanie wyłączników różnicowoprądowych w trybie Auto,

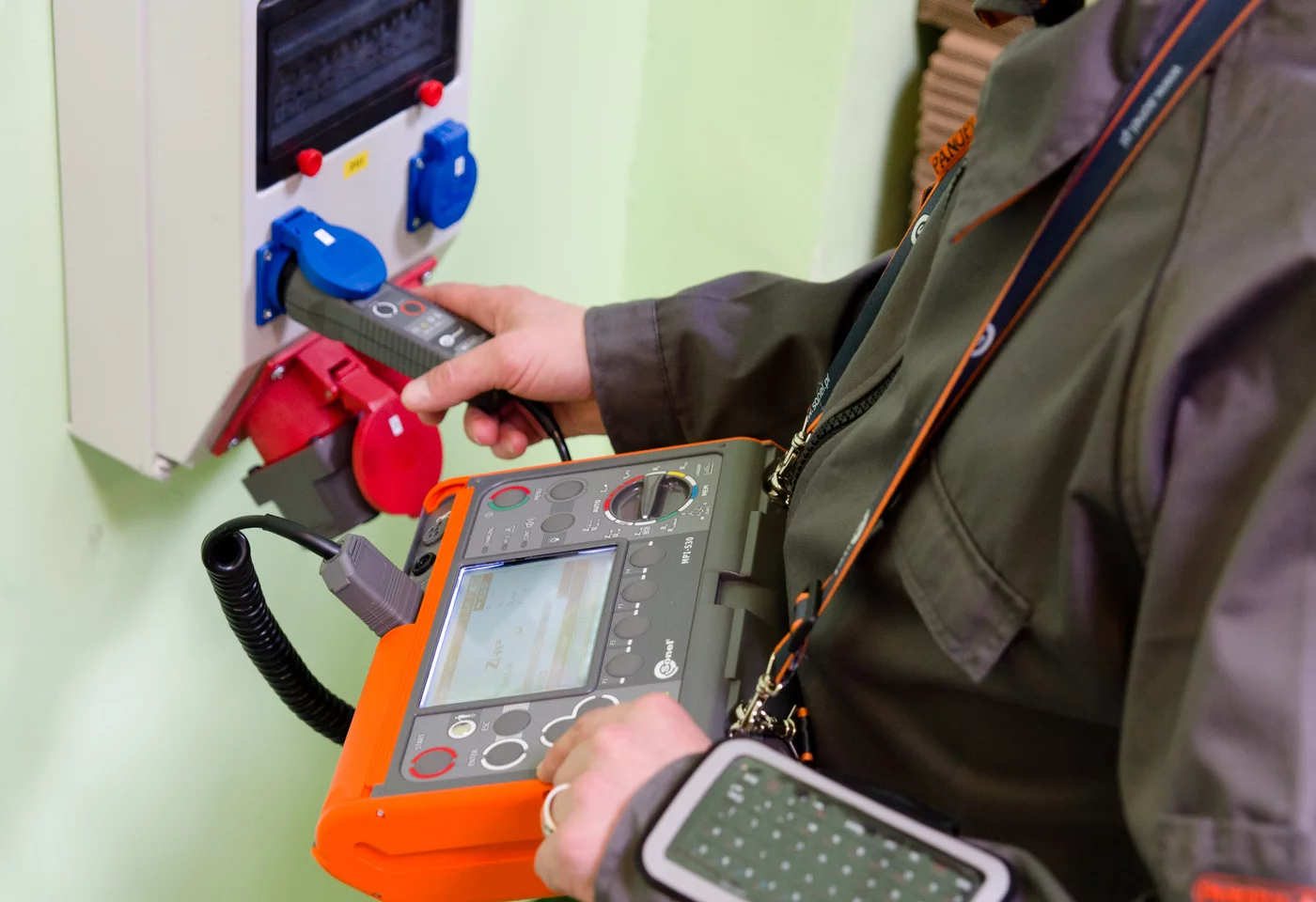

  • wykorzystanie adaptera typu WS do badania instalacji poprzez standardowe gniazdo 230 V.
  • wykorzystanie adaptera AutoISO-1000C do badania rezystancji izolacji przewodów 3-, 4- oraz 5-żyłowych.

Struktura pamięci

Struktura pamięci ma formę drzewa. Umożliwia zapis kilkudziesięciu tysięcy wyników w układzie KLIENT-OBIEKT-POMIESZCZENIE-PUNKT POMIAROWY, co pomaga w późniejszym stworzeniu przejrzystego protokołu. Strukturę tę można przygotować w mierniku jeszcze przed przystąpieniem do pracy. Wprowadzanie danych do przyrządu ułatwia klawiatura QWERTY, łącząca się z nim poprzez Bluetooth.

Wbudowany system pomocy

W urządzeniu znajdują się wbudowane ekrany pomocy ze schematami pomiarowymi. Dzięki temu łatwo i szybko można sprawdzić, w jaki sposób połączyć dany układ w zależności od rodzaju wykonywanego pomiaru.

Podwyższona odporność na warunki środowiskowe

Miernik MPI-530 świetnie poradzi sobie w trudnych warunkach środowiskowych. Ochronę przed wnikaniem pyłów i wody zapewnia unikalna obudowa o poziomie szczelności IP54. Jest ona wytrzymała na uszkodzenia mechaniczne, a specjalna konstrukcja pozwala w prosty sposób zabezpieczyć wyświetlacz poprzez przesuniecie pokrywy miernika. Oprócz tego, że chroni ona przed uszkodzeniem, to również pozwala na wygodne przenoszenie i użytkowanie urządzenia w różnych pozycjach.

Komunikacja i oprogramowanie

Poprzez port USB lub za pomocą komunikacji bezprzewodowej Bluetooth można przenieść dane pomiarowe do komputera. W celu wygenerowania raportu z badań z zakresu ochrony przeciwporażeniowej należy posłużyć się programem Sonel Pomiary Elektryczne. Zapis pobranych zasobów do najprostszych formatów oraz wydruk zapewnia Sonel Reader.

Profesjonalnie i wszechstronnie

Wielofunkcyjny miernik parametrów instalacji elektrycznych Sonel MPI-530 służy do precyzyjnego pomiaru parametrów instalacji elektrycznych. Urządzenie zostało skonstruowane zgodnie z wymaganiami normy PN-EN 61557. Umożliwia wykonanie wszystkich pomiarów związanych z ochroną przed porażeniem prądem elektrycznym opisanych w normie PN-HD 60364-6.

Specjalistyczny miernik Sonel MPI-530 wyróżnia się rozbudowanymi funkcjami pomiaru uziemień - dodatkowe metody cęgowe oraz rezystywność gruntu. Przy zastosowaniu opcjonalnego adaptera AuroISO-1000C, możliwe są również automatyczne pomiary rezystancji izolacji w gniazdach oraz dla przewodów 3-, 4- i 5- żyłowych.

Z pomocą miernika Sonel MPI-530 można także wykonać badanie natężenia oświetlenia. Do tego niezbędne jest dodatkowa zewnętrzna sonda. Przyrząd umożliwia rejestrację i analizę parametrów sieci - łącznie z harmonicznymi do 40-tej. Kolejnym atutem miernika jest wytrzymała obudowa o klasie odporności IP54, która chroni urządzenie przed uszkodzeniem mechanicznym, pyłem lub zachlapaniem.

Cechy

Miernik charakteryzuje się szerokimi możliwościami w dziedzinie funkcjonalności. Łączy w sobie możliwości pomiarowe kilku urządzeń, zapewniając przy tym równie dobrą dokładność.

  • Przyrządem MPI-530 można wykonać wszystkie pomiary odbiorcze instalacji elektrycznych zgodnie z obowiązującymi przepisami:
    • impedancja pętli zwarcia (również w obwodach z wyłącznikami RCD),
    • parametry wyłączników RCD,
    • rezystancja izolacji,
    • rezystancja uziemienia (4 metody pomiarowe + pomiar rezystywności gruntu),
    • ciągłość połączeń ochronnych i wyrównawczych,
    • natężenie oświetlenia,
    • test kolejności faz,
    • test kierunku obrotów silnika.
  • Przyrząd MPI-530 może rejestrować parametry jakości energii elektrycznej 50/60 Hz:
    • napięcie L1 – wartości średnie w zakresie do 500 V,
    • prąd L1 – wartości średnie, pomiar prądu w zakresie do 3 kA (w zależności od użytych cęgów prądowych),
    • częstotliwość w zakresie 40 Hz – 70 Hz,
    • moc czynna (P), bierna (Q), pozorna (S),
    • współczynnik mocy (PF), cosφ,
    • harmoniczne (do 40-tej w napięciu i prądzie),
    • współczynnik zniekształceń harmonicznych THD dla prądu i napięcia

Kontrola bezpieczeństwa instalacji

Dzięki przyrządowi można kontrolować domowe i przemysłowe instalacje elektryczne pod względem bezpieczeństwa. Pomiary można w bardzo łatwy sposób zautomatyzować poprzez:

  • badanie wyłączników różnicowoprądowych w trybie Auto,
  • wykorzystanie adaptera typu WS do badania instalacji poprzez standardowe gniazdo 230 V.
  • wykorzystanie adaptera AutoISO-1000C do badania rezystancji izolacji przewodów 3-, 4- oraz 5-żyłowych.

Struktura pamięci

Struktura pamięci ma formę drzewa. Umożliwia zapis kilkudziesięciu tysięcy wyników w układzie KLIENT-OBIEKT-POMIESZCZENIE-PUNKT POMIAROWY, co pomaga w późniejszym stworzeniu przejrzystego protokołu. Strukturę tę można przygotować w mierniku jeszcze przed przystąpieniem do pracy. Wprowadzanie danych do przyrządu ułatwia klawiatura QWERTY, łącząca się z nim poprzez Bluetooth.

Wbudowany system pomocy

W urządzeniu znajdują się wbudowane ekrany pomocy ze schematami pomiarowymi. Dzięki temu łatwo i szybko można sprawdzić, w jaki sposób połączyć dany układ w zależności od rodzaju wykonywanego pomiaru.

Podwyższona odporność na warunki środowiskowe

Miernik MPI-530 świetnie poradzi sobie w trudnych warunkach środowiskowych. Ochronę przed wnikaniem pyłów i wody zapewnia unikalna obudowa o poziomie szczelności IP54. Jest ona wytrzymała na uszkodzenia mechaniczne, a specjalna konstrukcja pozwala w prosty sposób zabezpieczyć wyświetlacz poprzez przesuniecie pokrywy miernika. Oprócz tego, że chroni ona przed uszkodzeniem, to również pozwala na wygodne przenoszenie i użytkowanie urządzenia w różnych pozycjach.

Komunikacja i oprogramowanie

Poprzez port USB lub za pomocą komunikacji bezprzewodowej Bluetooth można przenieść dane pomiarowe do komputera. W celu wygenerowania raportu z badań z zakresu ochrony przeciwporażeniowej należy posłużyć się programem Sonel Pomiary Elektryczne. Zapis pobranych zasobów do najprostszych formatów oraz wydruk zapewnia Sonel Reader.
