MPI-506

Miernik parametrów instalacji elektrycznych

Indeks kat. WMPLMPI506

ean 5907624003712


Kategoria pomiarowa: CAT III 600 V, CAT IV 300 V

Stopień ochrony: IP 67

Transmisja danych: Bluetooth

Wyświetlacz: monochromatyczny, podświetlany, segmentowy

3 590,00 zł

4 415,70 zł brutto

dostępny

Czas realizacji: 24h

Wartość:

3 590,00 zł

4 415,70 zł brutto

Akcesoria dodatkowe:

Sonel PE6

Program do tworzenia protokołów

780,00 zł

959,40 zł brutto

dostępny

TWR-1J

Adapter do testowania wyłączników RCD

955,00 zł

1 174,65 zł brutto

dostępny

Przewód 5 m czerwony 1 kV (wtyki bananowe)

84,00 zł

103,32 zł brutto

dostępny

Przewód 10 m czerwony 1 kV (wtyki bananowe)

110,00 zł

135,30 zł brutto

zostało niewiele sztuk

K-02

Krokodylek niebieski 1 kV 20 A

25,00 zł

30,75 zł brutto

dostępny

AGT-16P

Adapter gniazd trójfazowych 16A

225,00 zł

276,75 zł brutto

dostępny

AGT-32P

Adapter gniazd trójfazowych 32A

225,00 zł

276,75 zł brutto

dostępny

AGT-63P

Adapter gniazd trójfazowych 63A

530,00 zł

651,90 zł brutto

dostępny

WS-04

Adapter pomiarowy WS-04 (wtyk kątowy UNI-Sc...

235,00 zł

289,05 zł brutto

dostępny

Przewód 20 m czerwony 1 kV (wtyki bananowe)

175,00 zł

215,25 zł brutto

dostępny

AGT-32C

Adapter gniazd trójfazowych 32A

260,00 zł

319,80 zł brutto

dostępny

AGT-16C

Adapter gniazd trójfazowych 16A

225,00 zł

276,75 zł brutto

dostępny

AGT-32T

Adapter gniazd przemysłowych jednofazowych ...

260,00 zł

319,80 zł brutto

zostało niewiele sztuk

AGT-16T

Adapter gniazd przemysłowych jednofazowych ...

235,00 zł

289,05 zł brutto

dostępny

Sonda ostrzowa rozkładana

335,00 zł

412,05 zł brutto

zostało niewiele sztuk

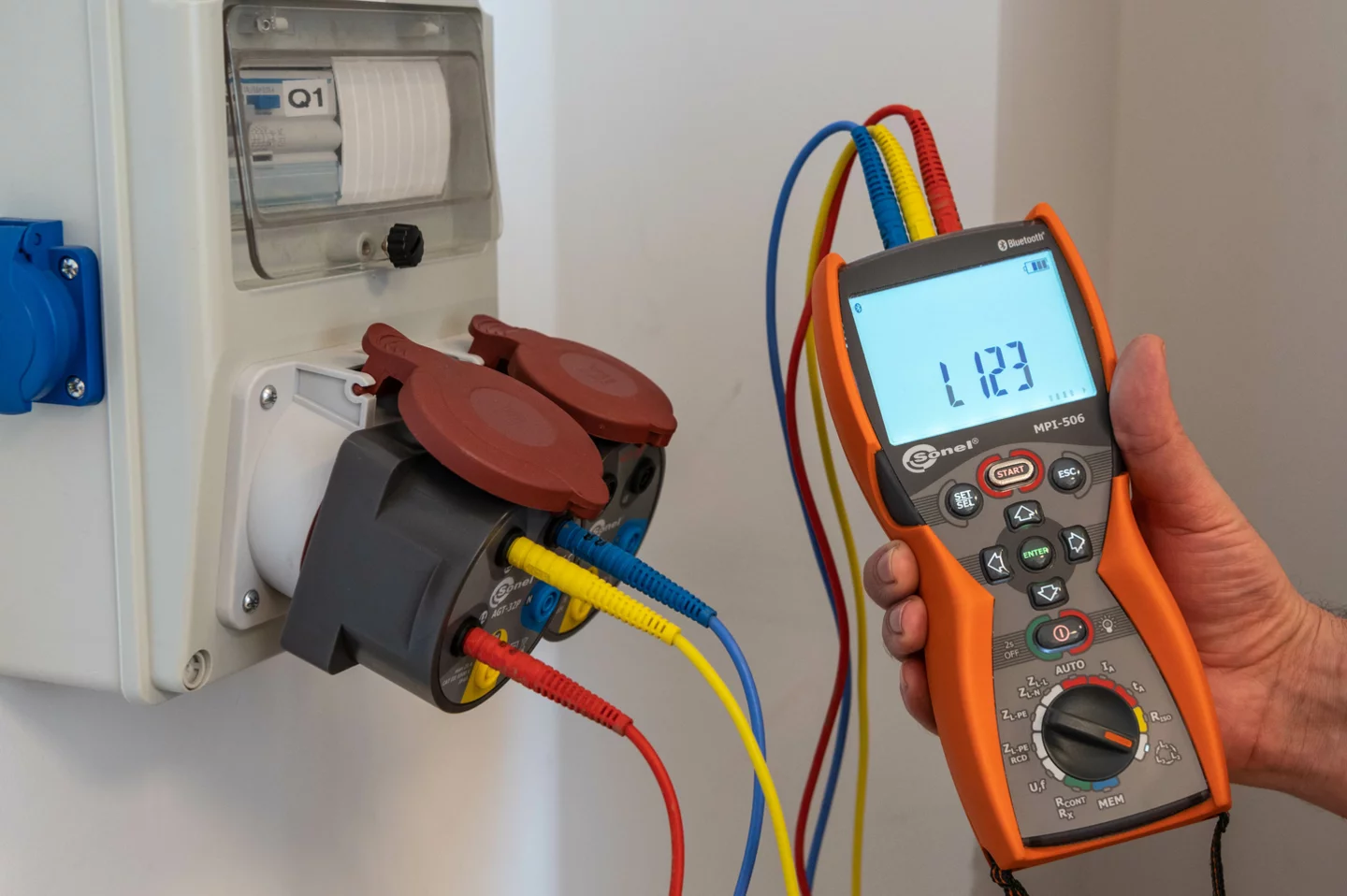

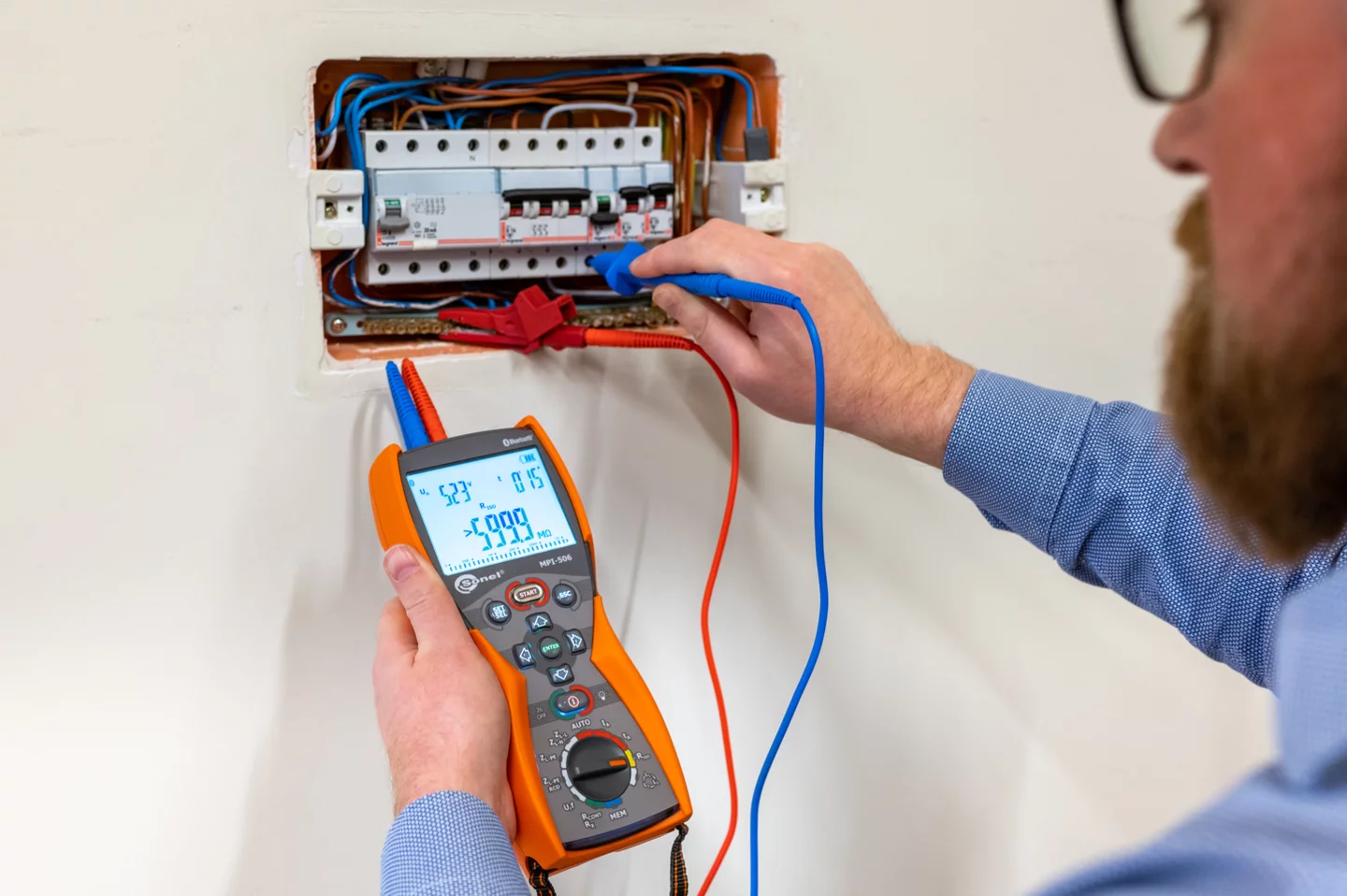

Sonel MPI-506 to unikalny model podręcznego miernika służącego do wykonywania precyzyjnych pomiarów parametrów instalacji elektrycznych. W swoich zgrabnych i niewielkich wymiarach, miernik kryje bogactwo funkcji pomiarowych. Dodatkowym atutem tego urządzenia jest wyjątkowo poręczna i ergonomiczna forma, która ułatwia przenoszenie oraz zwiększa komfort pracy.

Miernik Sonel MPI-506 zaskakuje intuicyjną obsługą oraz rozbudowanymi możliwościami. To wszechstronny przyrząd, który jest gotowy do pracy w każdych warunkach. Opracowany z myślą o specjalistach z branży instalacyjnej, elektrycznej, a także dla profesjonalnych pomiarowców.

Miernik Sonel MPI-506 o bogatej funkcjonalności

Za pomocą jednego przyrządu możliwe jest wykonanie podstawowych pomiarów różnego rodzaju, w tym pomiaru parametrów pętli zwarcia, rezystancji izolacji, pomiaru rezystancji połączeń ochronnych oraz wyrównawczych, a także badanie wyłączników różnicowoprądowych typu AC oraz A. Z uwagi na swoją kompaktową formę oraz korzystną cenę, miernik przypadnie do gustu zwłaszcza początkującym użytkownikom. Znakomita precyzja pracy sprawia, że jego zalety docenią również zaawansowani pomiarowcy.

Możliwości urządzenia

Miernik Sonel MPI-506 umożliwia wykonanie pomiarów przewidzianych normą PN-EN 61557. Urządzenie służy do wykonywania następujących pomiarów:

  • Pomiar parametrów pętli zwarcia
  • Badanie wyłączników różnicowoprądowych typu AC,A
  • Pomiar rezystancji izolacji
  • Pomiar rezystancji połączeń ochronnych i wyrównawczych
  • Wskazanie kolejności faz
Dodatkowe funkcje przyrządu:
  • Sprawdzanie poprawności podłączenia przewodu PE za pomocą elektrody dotykowej
  • Pomiar napięcia (0...500 V) i częstotliwości sieci
  • Pamięć 990 wyników, bezprzewodowa transmisja danych do komputera
  • Podświetlana klawiatura
Akcesoria standardowe wchodzące w skład zestawu:
  • Przewód Uni-Schuko z wyzwalaniem pomiaru (CAT III 300 V)
  • Krokodylek 1kV 20A czerwony/żółty
  • Futerał M-6
  • Przewód 1,2 m (wtyki bananowe) czerwony/ niebieski/ żółty
  • Szelki do miernika (typ M1)
  • 4x bateria LR6 1,5V
  • Sonda ostrzowa 1 kV (gniazdo bananowe) czerwona / niebieska / zółta
  • Uchwyt - zawieszka M1 do miernika
  • Certyfikat kalibracji

Kompaktowy miernik o podwyższonej odporności

Gotowość do pracy w każdych, również niesprzyjających warunkach, jest zasługą wysokiej jakości obudowy zapewniającej stopień ochrony IP 67. Dzięki temu rozwiązaniu, miernik Sonel MPI-506 jest odporny na uszkodzenia mechaniczne, a także na kontakt z pyłem, kurzem, jak również z wodą. Trwała i niezwykle solidna konstrukcja to gwarancja nieprzerwanego działania niezależnie od czynników środowiskowych. Kolejnym atutem miernika jest podświetlana klawiatura, która umożliwia pracę również w trudnych warunkach oświetleniowych.

Wygodna transmisja danych

W swych niewielkich gabarytach, nowoczesny miernik Sonel MPI-506 kryje pokaźną pamięć, która umożliwia zachowanie maksymalnie 990 wyników. Przyrząd pozwala na łatwą i błyskawiczną transmisję zapisanych w pamięci danych na komputer z wykorzystaniem bezprzewodowej technologii Bluetooth.

Sonel MPI-506 to unikalny model podręcznego miernika służącego do wykonywania precyzyjnych pomiarów parametrów instalacji elektrycznych. W swoich zgrabnych i niewielkich wymiarach, miernik kryje bogactwo funkcji pomiarowych. Dodatkowym atutem tego urządzenia jest wyjątkowo poręczna i ergonomiczna forma, która ułatwia przenoszenie oraz zwiększa komfort pracy.

Miernik Sonel MPI-506 zaskakuje intuicyjną obsługą oraz rozbudowanymi możliwościami. To wszechstronny przyrząd, który jest gotowy do pracy w każdych warunkach. Opracowany z myślą o specjalistach z branży instalacyjnej, elektrycznej, a także dla profesjonalnych pomiarowców.

Miernik Sonel MPI-506 o bogatej funkcjonalności

Za pomocą jednego przyrządu możliwe jest wykonanie podstawowych pomiarów różnego rodzaju, w tym pomiaru parametrów pętli zwarcia, rezystancji izolacji, pomiaru rezystancji połączeń ochronnych oraz wyrównawczych, a także badanie wyłączników różnicowoprądowych typu AC oraz A. Z uwagi na swoją kompaktową formę oraz korzystną cenę, miernik przypadnie do gustu zwłaszcza początkującym użytkownikom. Znakomita precyzja pracy sprawia, że jego zalety docenią również zaawansowani pomiarowcy.

Możliwości urządzenia

Miernik Sonel MPI-506 umożliwia wykonanie pomiarów przewidzianych normą PN-EN 61557. Urządzenie służy do wykonywania następujących pomiarów:

  • Pomiar parametrów pętli zwarcia
  • Badanie wyłączników różnicowoprądowych typu AC,A
  • Pomiar rezystancji izolacji
  • Pomiar rezystancji połączeń ochronnych i wyrównawczych
  • Wskazanie kolejności faz
Dodatkowe funkcje przyrządu:
  • Sprawdzanie poprawności podłączenia przewodu PE za pomocą elektrody dotykowej
  • Pomiar napięcia (0...500 V) i częstotliwości sieci
  • Pamięć 990 wyników, bezprzewodowa transmisja danych do komputera
  • Podświetlana klawiatura
Akcesoria standardowe wchodzące w skład zestawu:
  • Przewód Uni-Schuko z wyzwalaniem pomiaru (CAT III 300 V)
  • Krokodylek 1kV 20A czerwony/żółty
  • Futerał M-6
  • Przewód 1,2 m (wtyki bananowe) czerwony/ niebieski/ żółty
  • Szelki do miernika (typ M1)
  • 4x bateria LR6 1,5V
  • Sonda ostrzowa 1 kV (gniazdo bananowe) czerwona / niebieska / zółta
  • Uchwyt - zawieszka M1 do miernika
  • Certyfikat kalibracji

Kompaktowy miernik o podwyższonej odporności

Gotowość do pracy w każdych, również niesprzyjających warunkach, jest zasługą wysokiej jakości obudowy zapewniającej stopień ochrony IP 67. Dzięki temu rozwiązaniu, miernik Sonel MPI-506 jest odporny na uszkodzenia mechaniczne, a także na kontakt z pyłem, kurzem, jak również z wodą. Trwała i niezwykle solidna konstrukcja to gwarancja nieprzerwanego działania niezależnie od czynników środowiskowych. Kolejnym atutem miernika jest podświetlana klawiatura, która umożliwia pracę również w trudnych warunkach oświetleniowych.

Wygodna transmisja danych

W swych niewielkich gabarytach, nowoczesny miernik Sonel MPI-506 kryje pokaźną pamięć, która umożliwia zachowanie maksymalnie 990 wyników. Przyrząd pozwala na łatwą i błyskawiczną transmisję zapisanych w pamięci danych na komputer z wykorzystaniem bezprzewodowej technologii Bluetooth.

Funkcje pomiarowe Zakres pomiarowy Zakres wyświetlania Rozdzielczość Dokładność
Impedancja pętli zwarcia
Pętla zwarcia ZL-PE, ZL-N, ZL-L 0,13 Ω…1999 Ω wg IEC 61557 0,00 Ω…1999 Ω od 0,01 Ω ±(5% w.m. + 3 cyfry)
Pętla zwarcia ZL-PE w trybie RCD od 0,5 Ω…1999 Ω wg IEC 61557 0,00 Ω…1999 Ω od 0,01 Ω od ±(6% w.m. + 5 cyfr)
Pomiary parametrów wyłączników RCD
Test wyłączania RCD i pomiar czasu zadziałania tA prąd pomiarowy 0,5 IΔn, 1 IΔn, 2 IΔn, 5 IΔn
RCD ogólnego typu i krótkozwłoczny 0 ms…300 ms 0 ms…300 ms 1 ms ±(2% w.m. + 2 cyfry)
RCD selektywny 0 ms…500 ms 0 ms…500 ms 1 ms ±(2% w.m. + 2 cyfry)
Pomiar prądu zadziałania RCD IA prąd pomiarowy 0,3 IΔn…2,0 IΔn
dla prądu różnicowego sinusoidalnego (typ AC) 3,0 mA…500 mA 3,0 mA…500 mA od 0,1 mA ±5% IΔn
dla prądu różnicowego 1-kierunkowego oraz 1-kierunkowego z podkładem 6 mA prądu stałego (typ A) 3,5 mA…420 mA 3,5 mA…420 mA od 0,1 mA ±10% IΔn
Rezystancja izolacji
Napięcie pomiarowe 100 V 100 kΩ…99,9 MΩ wg IEC 61557-2 0 kΩ…99,9 MΩ od 1 kΩ ±(5% w.m. + 8 cyfr)
Napięcie pomiarowe 250 V 250 kΩ…199,9 MΩ wg IEC 61557-2 0 kΩ…199,9 MΩ od 1 kΩ ±(5% w.m. + 8 cyfr)
Napięcie pomiarowe 500 V 500 kΩ…599,9 MΩ wg IEC 61557-2 0 kΩ…599,9 MΩ od 1 kΩ ±(5% w.m. + 8 cyfr)
Rezystancja przewodów ochronnych i wyrównawczych
Pomiar ciągłości połączeń ochronnych i wyrównawczych prądem ±200 mA 0,12 Ω…400 Ω wg IEC 61557-4 0,00 Ω…400 Ω od 0,01 Ω ±(2% w.m. + 3 cyfry)
Pomiar rezystancji małym prądem 0,0 Ω…1999 Ω 0,0 Ω…1999 Ω od 0,1 Ω ±(3% w.m. + 3 cyfry)
Wskazania kolejności faz zgodna, przeciwna, napięcie UL-L: 100 V…440 V (45 Hz…65 Hz)

"w.m" - wartość mierzona

Akcesoria dołączone do miernika

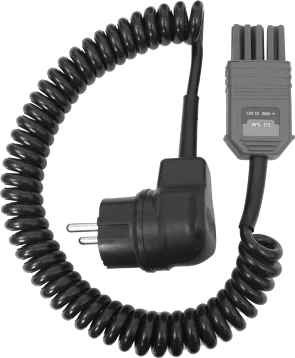

WS-03

Adapter wyzwalający pomiar (wtyk UNI-Schuko)

NR KAT. WAADAWS03

1 szt.

Przewód 1,2 m żółty 1 kV (wtyki bananowe)

NR KAT. WAPRZ1X2YEBB

1 szt.

Przewód 1,2m czerwony 1 kV (wtyki bananowe)

NR KAT. WAPRZ1X2REBB

1 szt.

Przewód 1,2 m niebieski 1 kV (wtyki bananowe)

NR KAT. WAPRZ1X2BUBB

1 szt.

K-02

Krokodylek żółty 1 kV 20 A

NR KAT. WAKROYE20K02

1 szt.

K-02

Krokodylek czerwony 1 kV 20 A

NR KAT. WAKRORE20K02

1 szt.

Sonda ostrzowa żółta 1 kV (gniazdo bananowe)

NR KAT. WASONYEOGB1

1 szt.

Sonda ostrzowa czerwona 1 kV (gniazdo bananowe)

NR KAT. WASONREOGB1

1 szt.

Sonda ostrzowa niebieska 1 kV (gniazdo bananowe)

NR KAT. WASONBUOGB1

1 szt.

M-6

Futerał

NR KAT. WAFUTM6

1 szt.

Szelki do miernika typu M-1

NR KAT. WAPOZSZE4

1 szt.

Uchwyt - zawieszka do obudowy typu M-1

NR KAT. WAPOZUCH1

1 szt.

Pliki do pobrania

  • PDF

    MPI-506 insobs v1.03 PL.pdf
    Instrukcja obsługi MPI-506 PL
  • PDF

    Akcesoria_do_Sonel_MPI_PL_v1.1.pdf
    Broszura akcesoria do MPI / MRP PL
  • PDF

    karta_kat_MPI-506_PL_v2.00.pdf
    Karta katalogowa PL
  • PDF

    DZ_MPI-506.pdf
    Deklaracja zgodności
