nowość

MIC-RS

Miernik rezystancji izolacji

Indeks kat. WMGBMICRS

niedostępny

Zaprojektowany dla przemysłu

Przyrząd jest dedykowany dla firm i zakładów, gdzie w toku produkcji półfabrykatów wymagana jest ciągła lub wyrywkowa kontrola rezystancji izolacji. Wyśmienicie sprawdzi się również w systemach ze zautomatyzowaną produkcją.

Miernik może zostać zamontowany w rozdzielnicy, na stanowisku operatorskim (stół montażu lub kontroli jakości), szafie sterowniczej, a nawet w obudowie rakowej. W pomiarze biorą udział zaciski, do których podłącza się przewody pomiarowe należące do systemu, w którym przyrząd jest zainstalowany.

Model Interfejs Protokół komunikacyjny Indeks

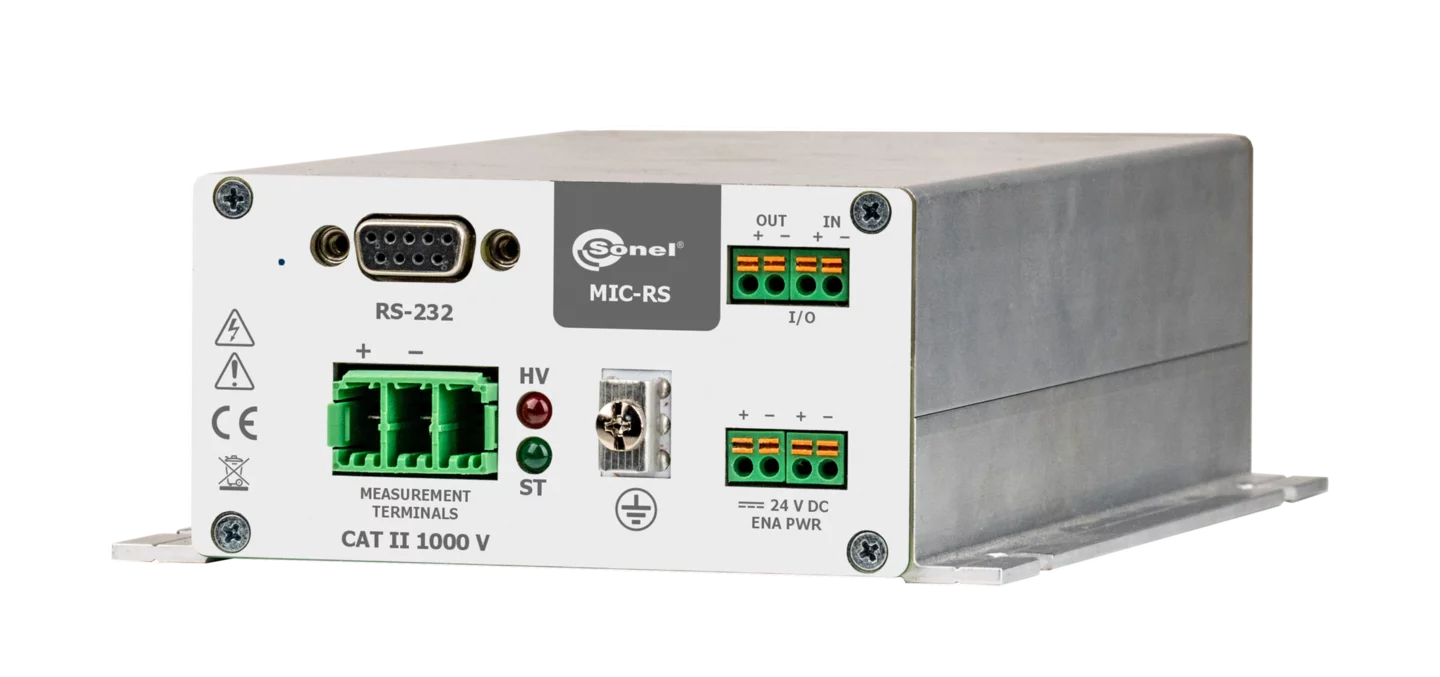

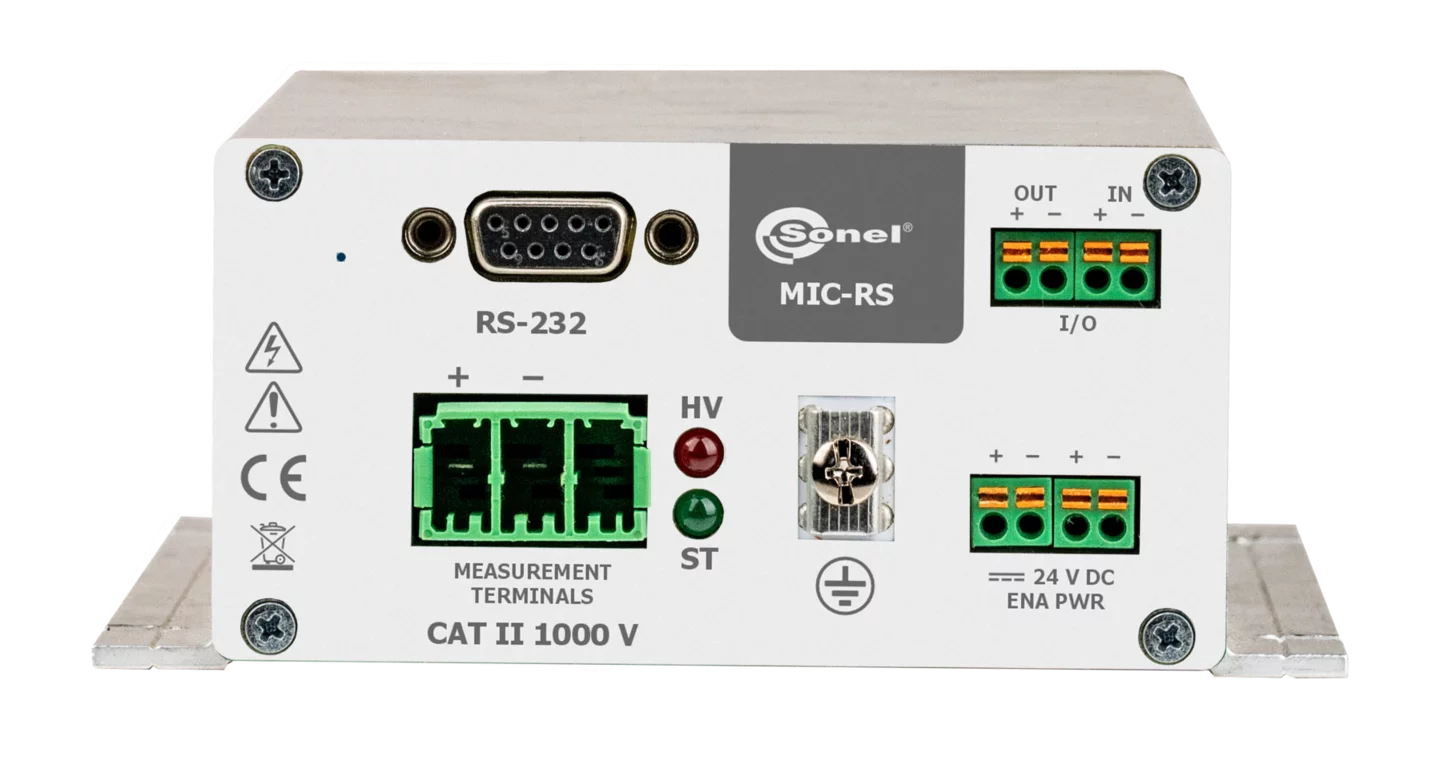

MIC-RS RS-232 MIC-RS-SCP WMGBMICRS232
MIC-RS RS-232 Modbus WMGBMICRS232M

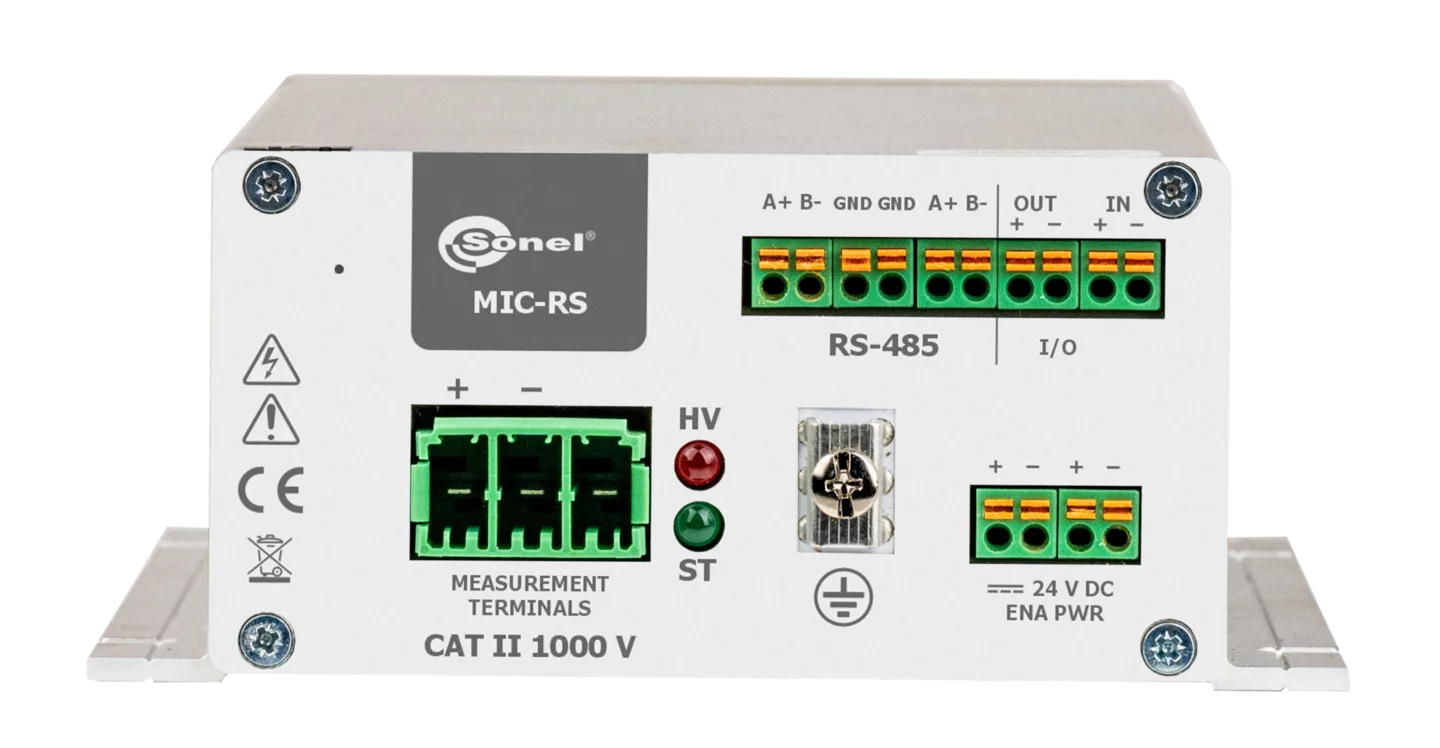

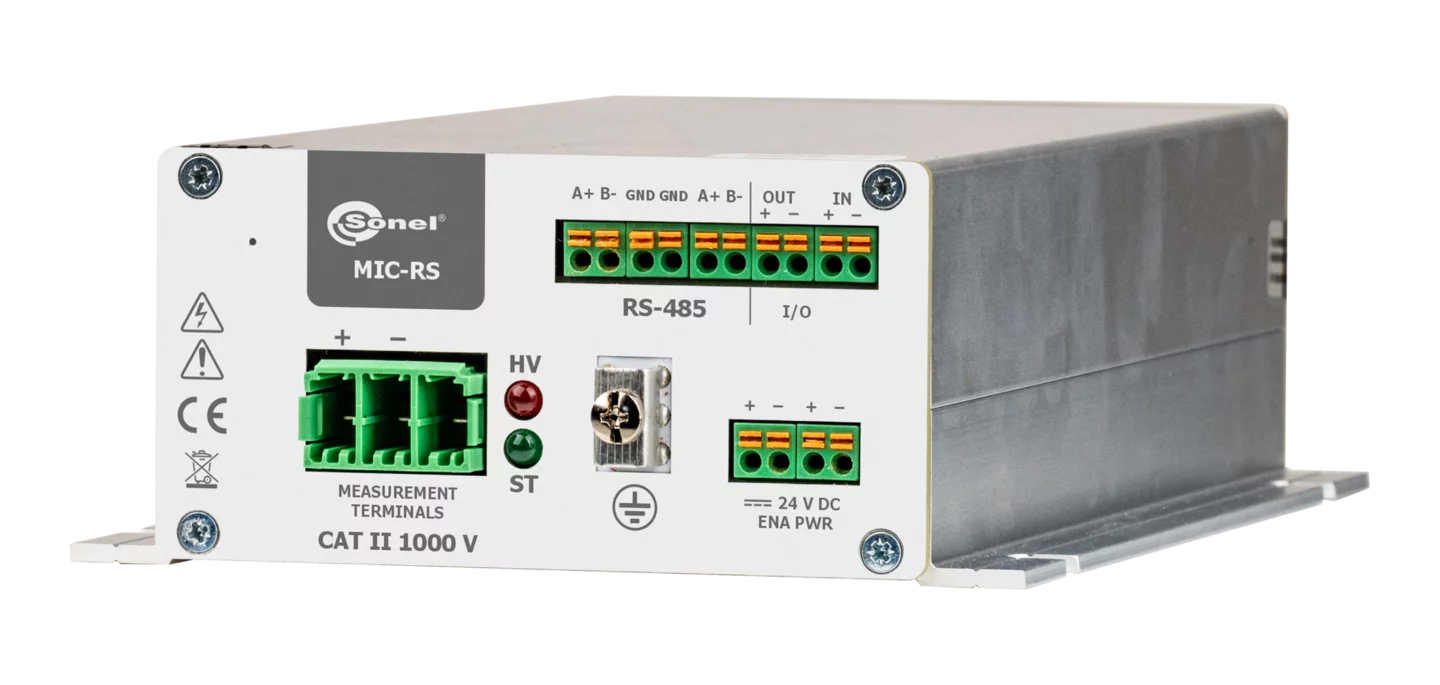

MIC-RS RS-485 Modbus WMGBMICRS485M

Istnieje możliwość przygotowania wersji miernika ze wskazanym przez Klienta interfejsem i protokołem komunikacyjnym.

Cechy

  • apięcie pomiarowe wybierane z zakresu 50…1000 V
  • Samoczynne rozładowanie pojemności mierzonego obiektu po zakończeniu pomiaru rezystancji izolacji
  • Prąd pomiarowy ≤2 mA
  • Zabezpieczenie przed pomiarem obiektów będących pod napięciem
  • Pomiar rezystancji izolacji metodą dwuprzewodową

Cechy dodatkowe

  • Pomiar pojemności po pomiarze RISO
  • Niskonapięciowy pomiar rezystancji
  • Interfejs RS-232 lub RS-485
  • Transmisja danych do urządzenia sterującego za pomocą protokołu MIC-RS-SCP lub Modbus
  • Zasilanie zewnętrzne
  • Przyrząd spełnia wymagania normy EN IEC 61557

Cechy wyróżniające

Miernik jest przeznaczony do zabudowy/montażu na stałe. Pełni rolę podrzędną (Secondary/Slave), tzn. wykonuje polecenia wydawane przez urządzenie sterujące (Main/Master) i sam nie inicjuje transmisji. Umożliwia zmierzenie rezystancji izolacji napięciem pomiarowym do 1000 V.

Spektrum funkcji miernika jest skrojone pod specjalistyczne zastosowania. Dzięki funkcji AutoRange, występującej w dwóch wariantach, przyrząd potrafi dynamicznie przełączać napięcie pomiarowe, dostosowując je do aktualnych warunków.

Pomiary są dostępne w dwóch trybach: automatycznym (ciągłym) i ręcznym (jednorazowym). W ramach badań zautomatyzowanych może zostać zaprogramowany do mierzenia bądź nie pojemności. Ponadto użytkownik może określić, czy domyślną funkcją urządzenia jest pomiar rezystancji izolacji (RISO), czy pomiar niskiej rezystancji (RX).

Reakcja i komunikacja

Funkcjonalność przyrządu rozszerza wejście i wyjście cyfrowe. Dzięki nim możliwa jest jego reakcja na zdarzenia występujące w systemie, w którym pracuje miernik.

Do obsługi miernika z poziomu urządzenia sterującego (Main/Master) służy protokół komunikacji szeregowej MIC-RS-SCP lub protokół Modbus. Przy jego użyciu można np. uruchamiać i zatrzymywać pomiar rezystancji, odczytywać wynik pomiaru czy też zmieniać konfigurację przyrządu.
