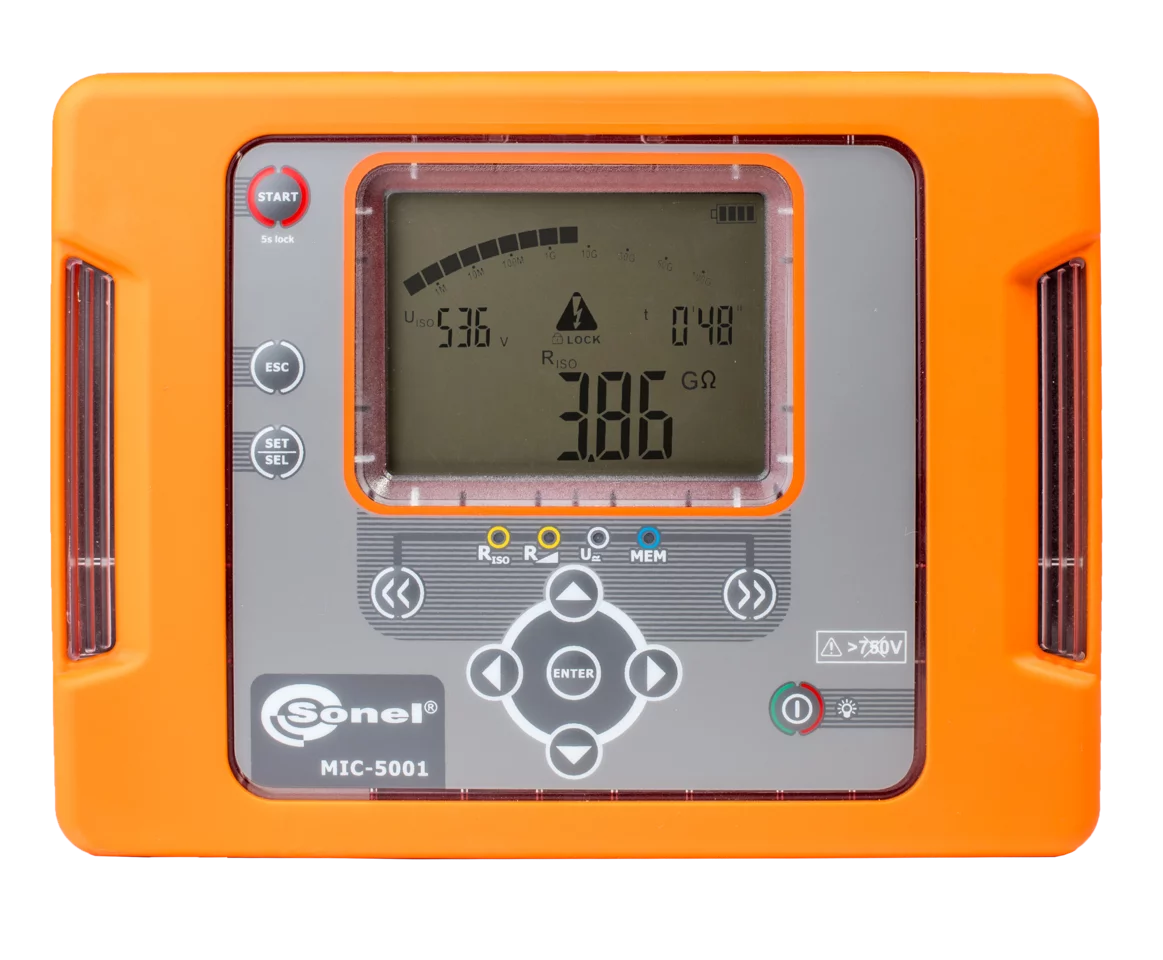

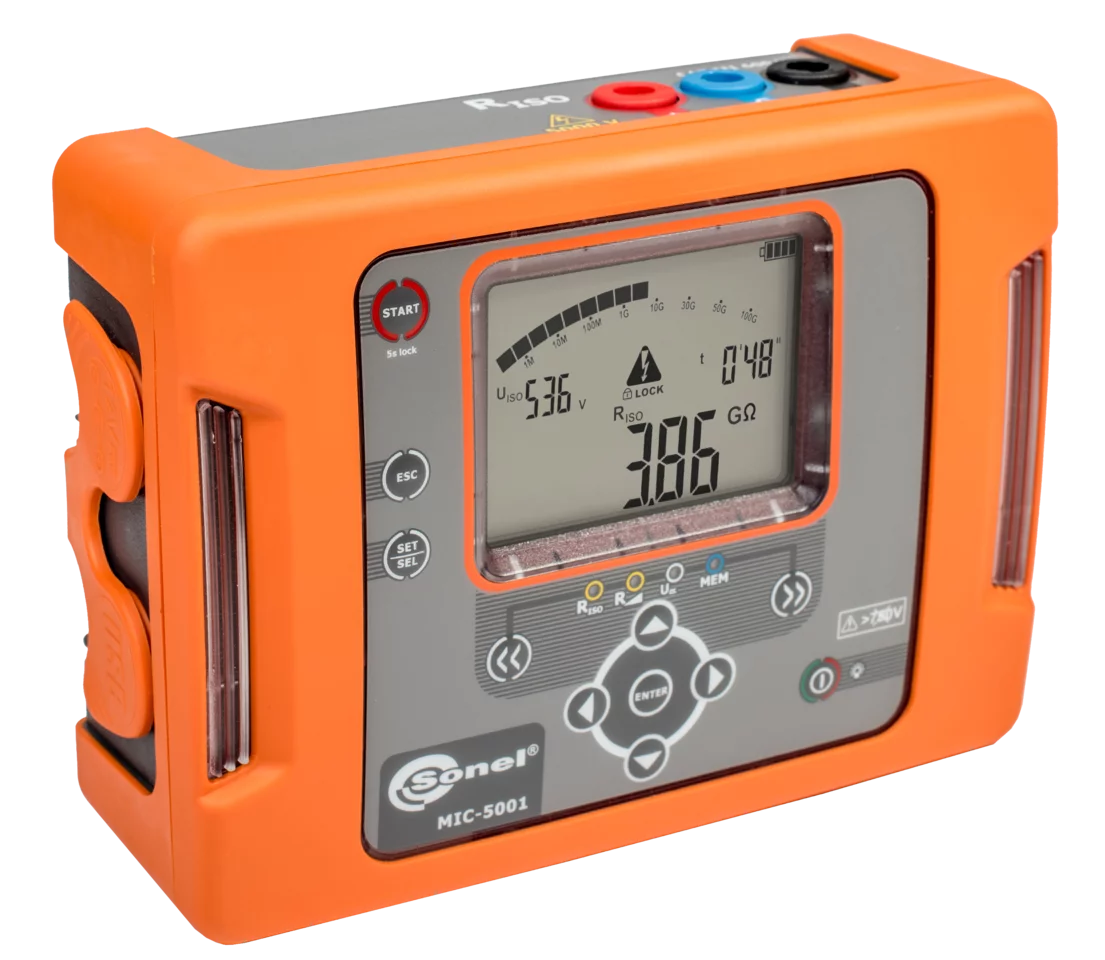

MIC-5001

Miernik rezystancji izolacji

Indeks kat. WMPLMIC5001

ean 5907624024816


Stopień ochrony: IP 65

Kategoria pomiarowa: CAT III 600 V, CAT IV 300 V

Transmisja danych: USB

Wyświetlacz: monochromatyczny, podświetlany, segmentowy

4 025,00 zł

4 950,75 zł brutto

dostępny

Czas realizacji: do 14 dni

Akcesoria dodatkowe

CS-1

Symulator kabla

195,00 zł

239,85 zł brutto

zostało niewiele sztuk

CS-5kV

Skrzynka kalibracyjna

845,00 zł

1 039,35 zł brutto

dostępny

Sonel PE6 Upgrade

Uaktualnienie programu do tworzenia protoko...

320,00 zł

393,60 zł brutto

dostępny

Adapter USB - licencja dla kolejnego stanowiska

Adapter USB - licencja dla kolejnego stanow...

670,00 zł

824,10 zł brutto

dostępny

Sonel PE6

Program do tworzenia protokołów z badań bez...

-5%

865,00 zł

821,75 zł

1 010,75 zł brutto

dostępny

Przewód 10 m czarny 5 kV (wtyki bananowe, e...

195,00 zł

239,85 zł brutto

dostępny

Przewód 10 m czerwony 5 kV (wtyki bananowe)

165,00 zł

202,95 zł brutto

dostępny

Przewód 10 m niebieski 5 kV (wtyki bananowe...

165,00 zł

202,95 zł brutto

dostępny

Przewód 5 m czarny 5 kV (wtyki bananowe, ek...

175,00 zł

215,25 zł brutto

dostępny

Przewód 5 m czerwony 5 kV (wtyki bananowe)

155,00 zł

190,65 zł brutto

dostępny

Zmierz rezystancję izolacji do 5 TΩ

Funkcjonalny miernik rezystancji izolacji Sonel MIC-5001 to niezawodne narzędzie do mierzenia rezystancji izolacji do 5 TΩ. Ze względu na świetne parametry znajduje wiele zastosowań, między innymi w przemyśle, kolejnictwie oraz w budownictwie mieszkaniowym. Urządzenie łączy w sobie cały szereg zalet – jest poręczne, ma ergonomiczny kształt oraz solidną obudowę o wysokim poziomie ochrony. Dodatkowo charakteryzuje się niskim poborem energii z akumulatorów, a w razie niskiego poziomu energii możliwe jest ich doładowanie nawet w trakcie wykonywanych pomiarów.

Cechy produktu

  • napięcie pomiarowe wybierane z zakresu 50…500 V, wybierane skokowo co 50 V, i z zakresu 500…5000 V, wybierane skokowo co 100 V
  • ciągłe wskazanie mierzonej rezystancji izolacji lub prądu upływu
  • samoczynne rozładowanie pojemności mierzonego obiektu po zakończeniu pomiaru rezystancji izolacji
  • akustyczne wyznaczanie pięciosekundowych odcinków czasu, ułatwiające zdjęcie charakterystyk czasowych
  • odmierzanie czasu pomiaru T1, T2 i T3 dla pomiaru współczynnika absorpcji (DAR) i wskaźnika polaryzacji (PI)
  • wskazania rzeczywistego napięcia pomiarowego podczas pomiaru
  • zabezpieczenie przed pomiarem obiektów będących pod napięciem
  • pomiar rezystancji izolacji metodą dwu- oraz trójprzewodową
  • pomiar rezystancji izolacji metodą RampTest oraz pomiar napięcia przebicia z prędkością narostu do ~1 kV/s
  • pomiar napięć stałych i przemiennych w zakresie 0...750 V
  • pamięć 990 komórek (11880 wpisów), przesył danych do komputera poprzez kabel USB
  • zasilanie akumulatorowe
  • przyrząd spełnia wymagania normy PN-EN 61557
  • możliwość zasilenia i ładowania miernika z zewnętrznego zasilacza lub gniazda zapalniczki samochodowej

Zastosowanie

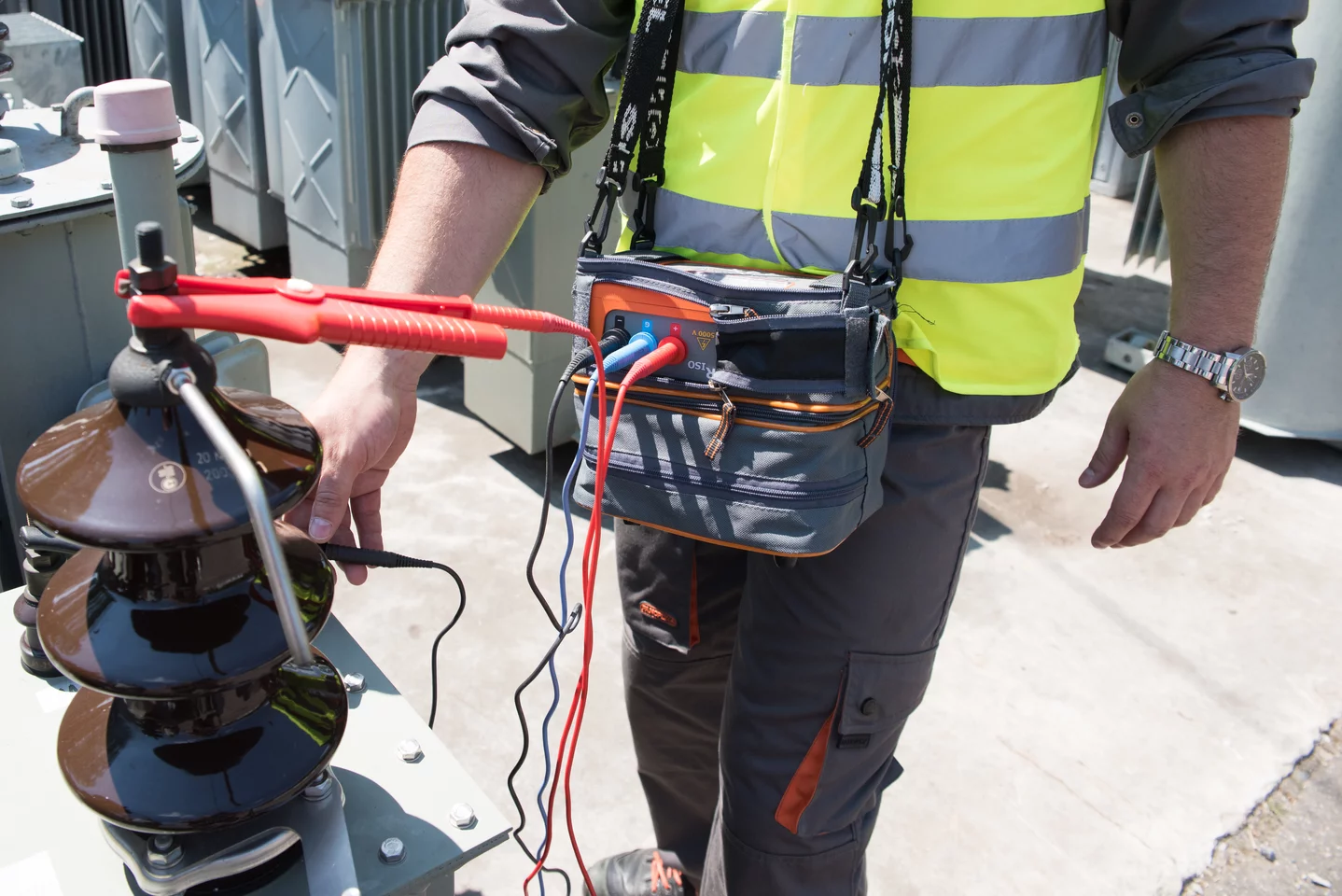

Miernik rezystancji izolacji o regulowanym napięciu pomiarowym – aż do 5 kV. Jest doskonałym narzędziem do prowadzenia oceny stanu izolacji elektrycznej w budownictwie mieszkaniowym, przemyśle, kolejnictwie oraz innych obiektach ogólnego przeznaczenia. Z uwagi na swoje parametry, niski pobór energii z akumulatorów i możliwość ich doładowania w trakcie trwania pomiarów, poręczność oraz wysoki stopień szczelności obudowy - świetnie wpisuje się w potrzeby służb utrzymania ruchu, testujących silniki, kable, oświetlenie uliczne czy przy budowie i konserwacji instalacji fotowoltaicznych. Miernik jest godny polecenia instalatorom sieci telekomunikacyjnych i elektroenergetycznych, gdzie wymaga się sprawdzenia odporności osłony/powłoki izolacyjnej kabli (UN ≤ 30 kV) na działanie napięcia 5 kV w czasie 5 minut.

Cechy wyróżniające

Przyrząd umożliwia zmierzenie rezystancji izolacji z regulowanym napięciem pomiarowym do 5000 V. W przypadku badań kabli samoczynnie rozładuje ich pojemność z chwilą zakończenia pomiaru.

MIC-5001 pozwoli użytkownikowi na określenie rezystancji izolacji za pomocą napięcia narastającego liniowo, o stromości blisko 1 kV/s, zgodnie ze standardem EEE Std 95TM-2002. Funkcjonalność ta nosi nazwę RampTest.

W przeciwieństwie do podania maksymalnego napięcia pomiarowego, podanie go w sposób powolny i płynny nie naraża izolacji na nagły „stres elektryczny”. W trakcie tego procesu mogą ujawnić się wady nie do zaobserwowania w klasycznym pomiarze rezystancji RISO. Jeżeli badana izolacja jest osłabiona lub wadliwa, RampTest pozwala wyznaczyć maksymalne napięcie, jakie wytrzyma. Ponadto funkcjonalność szczególnie przydaje się w testowaniu maszyn wirujących czy ograniczników przepięć.

Miernik posiada wbudowany woltomierz napięć stałych oraz zmiennych w zakresie do 750 V. Obszerna pamięć przyrządu pozwala zapisać i przesłać do komputera blisko 12 tysięcy pomiarów. Dzięki oprogramowaniu Sonel Reader, dostępnym na stronie Producenta, można analizować zabrane wyniki pomiarowe oraz prezentować je w formie wykresu – np. wartości rezystancji lub prądu w funkcji czasu.

Możliwości urządzenia

Niewątpliwą zaletą przyrządu jest fakt dostatecznie długiej pracy na jednym ładowaniu akumulatorów. Elektrycy wykonujący badania na obiektach powtarzalnych i w krótkich odstępach czasu nie muszą się martwić, że miernik rozładuje się przed zakończeniem pracy. Ponadto w trakcie prac pomiarowych użytkownik może go doładowywać z zewnętrznego źródła zasilania, np. powerbanku 12 V/2 Ah.

Zmierz rezystancję izolacji do 5 TΩ

Funkcjonalny miernik rezystancji izolacji Sonel MIC-5001 to niezawodne narzędzie do mierzenia rezystancji izolacji do 5 TΩ. Ze względu na świetne parametry znajduje wiele zastosowań, między innymi w przemyśle, kolejnictwie oraz w budownictwie mieszkaniowym. Urządzenie łączy w sobie cały szereg zalet – jest poręczne, ma ergonomiczny kształt oraz solidną obudowę o wysokim poziomie ochrony. Dodatkowo charakteryzuje się niskim poborem energii z akumulatorów, a w razie niskiego poziomu energii możliwe jest ich doładowanie nawet w trakcie wykonywanych pomiarów.

Cechy produktu

  • napięcie pomiarowe wybierane z zakresu 50…500 V, wybierane skokowo co 50 V, i z zakresu 500…5000 V, wybierane skokowo co 100 V
  • ciągłe wskazanie mierzonej rezystancji izolacji lub prądu upływu
  • samoczynne rozładowanie pojemności mierzonego obiektu po zakończeniu pomiaru rezystancji izolacji
  • akustyczne wyznaczanie pięciosekundowych odcinków czasu, ułatwiające zdjęcie charakterystyk czasowych
  • odmierzanie czasu pomiaru T1, T2 i T3 dla pomiaru współczynnika absorpcji (DAR) i wskaźnika polaryzacji (PI)
  • wskazania rzeczywistego napięcia pomiarowego podczas pomiaru
  • zabezpieczenie przed pomiarem obiektów będących pod napięciem
  • pomiar rezystancji izolacji metodą dwu- oraz trójprzewodową
  • pomiar rezystancji izolacji metodą RampTest oraz pomiar napięcia przebicia z prędkością narostu do ~1 kV/s
  • pomiar napięć stałych i przemiennych w zakresie 0...750 V
  • pamięć 990 komórek (11880 wpisów), przesył danych do komputera poprzez kabel USB
  • zasilanie akumulatorowe
  • przyrząd spełnia wymagania normy PN-EN 61557
  • możliwość zasilenia i ładowania miernika z zewnętrznego zasilacza lub gniazda zapalniczki samochodowej

Zastosowanie

Miernik rezystancji izolacji o regulowanym napięciu pomiarowym – aż do 5 kV. Jest doskonałym narzędziem do prowadzenia oceny stanu izolacji elektrycznej w budownictwie mieszkaniowym, przemyśle, kolejnictwie oraz innych obiektach ogólnego przeznaczenia. Z uwagi na swoje parametry, niski pobór energii z akumulatorów i możliwość ich doładowania w trakcie trwania pomiarów, poręczność oraz wysoki stopień szczelności obudowy - świetnie wpisuje się w potrzeby służb utrzymania ruchu, testujących silniki, kable, oświetlenie uliczne czy przy budowie i konserwacji instalacji fotowoltaicznych. Miernik jest godny polecenia instalatorom sieci telekomunikacyjnych i elektroenergetycznych, gdzie wymaga się sprawdzenia odporności osłony/powłoki izolacyjnej kabli (UN ≤ 30 kV) na działanie napięcia 5 kV w czasie 5 minut.

Cechy wyróżniające

Przyrząd umożliwia zmierzenie rezystancji izolacji z regulowanym napięciem pomiarowym do 5000 V. W przypadku badań kabli samoczynnie rozładuje ich pojemność z chwilą zakończenia pomiaru.

MIC-5001 pozwoli użytkownikowi na określenie rezystancji izolacji za pomocą napięcia narastającego liniowo, o stromości blisko 1 kV/s, zgodnie ze standardem EEE Std 95TM-2002. Funkcjonalność ta nosi nazwę RampTest.

W przeciwieństwie do podania maksymalnego napięcia pomiarowego, podanie go w sposób powolny i płynny nie naraża izolacji na nagły „stres elektryczny”. W trakcie tego procesu mogą ujawnić się wady nie do zaobserwowania w klasycznym pomiarze rezystancji RISO. Jeżeli badana izolacja jest osłabiona lub wadliwa, RampTest pozwala wyznaczyć maksymalne napięcie, jakie wytrzyma. Ponadto funkcjonalność szczególnie przydaje się w testowaniu maszyn wirujących czy ograniczników przepięć.

Miernik posiada wbudowany woltomierz napięć stałych oraz zmiennych w zakresie do 750 V. Obszerna pamięć przyrządu pozwala zapisać i przesłać do komputera blisko 12 tysięcy pomiarów. Dzięki oprogramowaniu Sonel Reader, dostępnym na stronie Producenta, można analizować zabrane wyniki pomiarowe oraz prezentować je w formie wykresu – np. wartości rezystancji lub prądu w funkcji czasu.

Możliwości urządzenia

Niewątpliwą zaletą przyrządu jest fakt dostatecznie długiej pracy na jednym ładowaniu akumulatorów. Elektrycy wykonujący badania na obiektach powtarzalnych i w krótkich odstępach czasu nie muszą się martwić, że miernik rozładuje się przed zakończeniem pracy. Ponadto w trakcie prac pomiarowych użytkownik może go doładowywać z zewnętrznego źródła zasilania, np. powerbanku 12 V/2 Ah.

Akcesoria dodatkowe
CS-1

Symulator kabla

NR KAT. WAADACS1

zostało niewiele sztuk

Czas realizacji: 24h

195,00 zł

239,85 zł brutto

CS-5kV

Skrzynka kalibracyjna

NR KAT. WAADACS5KV

dostępny

Czas realizacji: do 30 dni

845,00 zł

1 039,35 zł brutto

Sonel PE6

Program do tworzenia protokołów z badań bezpieczeństwa instalacji

NR KAT. WAPROSONPE6

dostępny

Czas realizacji: do 7 dni

-5%

865,00 zł

821,75 zł

1 010,75 zł brutto

Przewód 10 m czarny 5 kV (wtyki bananowe, ekranowany)

NR KAT. WAPRZ010BLBBE5K

dostępny

Czas realizacji: do 7 dni

195,00 zł

239,85 zł brutto

Przewód 10 m czerwony 5 kV (wtyki bananowe)

NR KAT. WAPRZ010REBB5K

dostępny

Czas realizacji: do 7 dni

165,00 zł

202,95 zł brutto

Przewód 10 m niebieski 5 kV (wtyki bananowe)

NR KAT. WAPRZ010BUBB5K

dostępny

Czas realizacji: do 7 dni

165,00 zł

202,95 zł brutto

Przewód 5 m czarny 5 kV (wtyki bananowe, ekranowany)

NR KAT. WAPRZ005BLBBE5K

dostępny

Czas realizacji: do 7 dni

175,00 zł

215,25 zł brutto

Przewód 5 m czerwony 5 kV (wtyki bananowe)

NR KAT. WAPRZ005REBB5K

dostępny

Czas realizacji: do 7 dni

155,00 zł

190,65 zł brutto

Pliki do pobrania

  • PDF

    MIC-5001 insobs v1.06.pdf
    Instrukcja obsługi MIC-5001 PL
  • PDF

    Akcesoria_do_Sonel_MIC_PL_v1.4.pdf
    Broszura akcesoria do MIC PL
  • PDF

    Broszura Sonel_Zielona Energia_A4_PL.pdf
    Broszura Zielona Energia PL
  • PDF

    karta_kat_MIC-5001 PL v2.07.pdf
    Karta katalogowa MIC-5001 PL
  • PDF

    DZ_MIC-5001.pdf
    Deklaracja zgodności MIC-5001
