PVM-1020

Miernik instalacji fotowoltaicznych

Indeks kat. WMPLPVM1020

ean 5907624005006

Rabat 5% dla zalogowanych użytkowników
Dodaj świadectwo wzorcowania w koszyku
Darmowa dostawa

Stopień ochrony: IP65

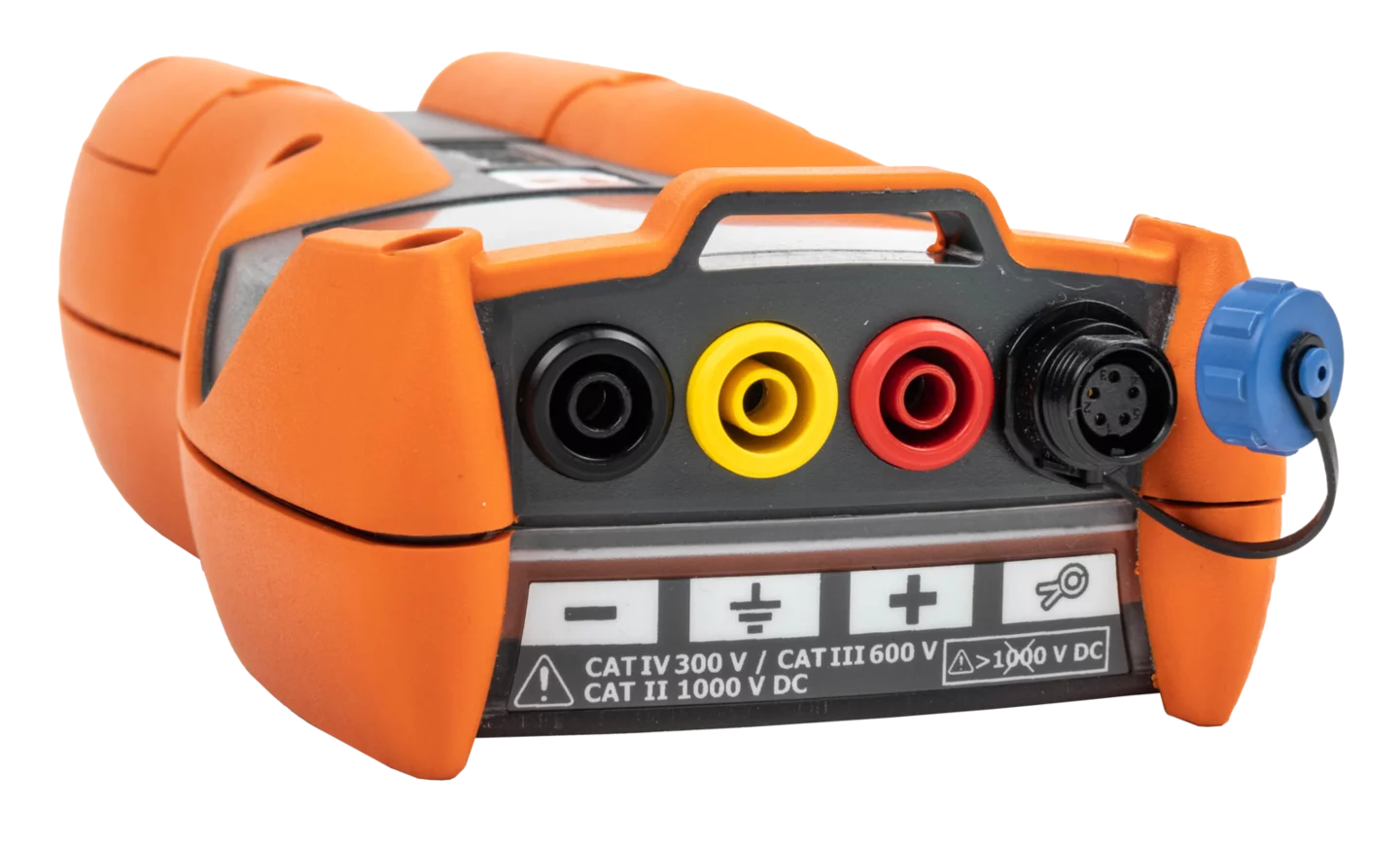

Kategoria pomiarowa: CAT II 1000 V DC, CAT III 600 V, CAT IV 300 V

Transmisja danych: Bluetooth

6 185,00 zł

7 607,55 zł brutto

Dostępny w magazynie

Czas realizacji: 24h

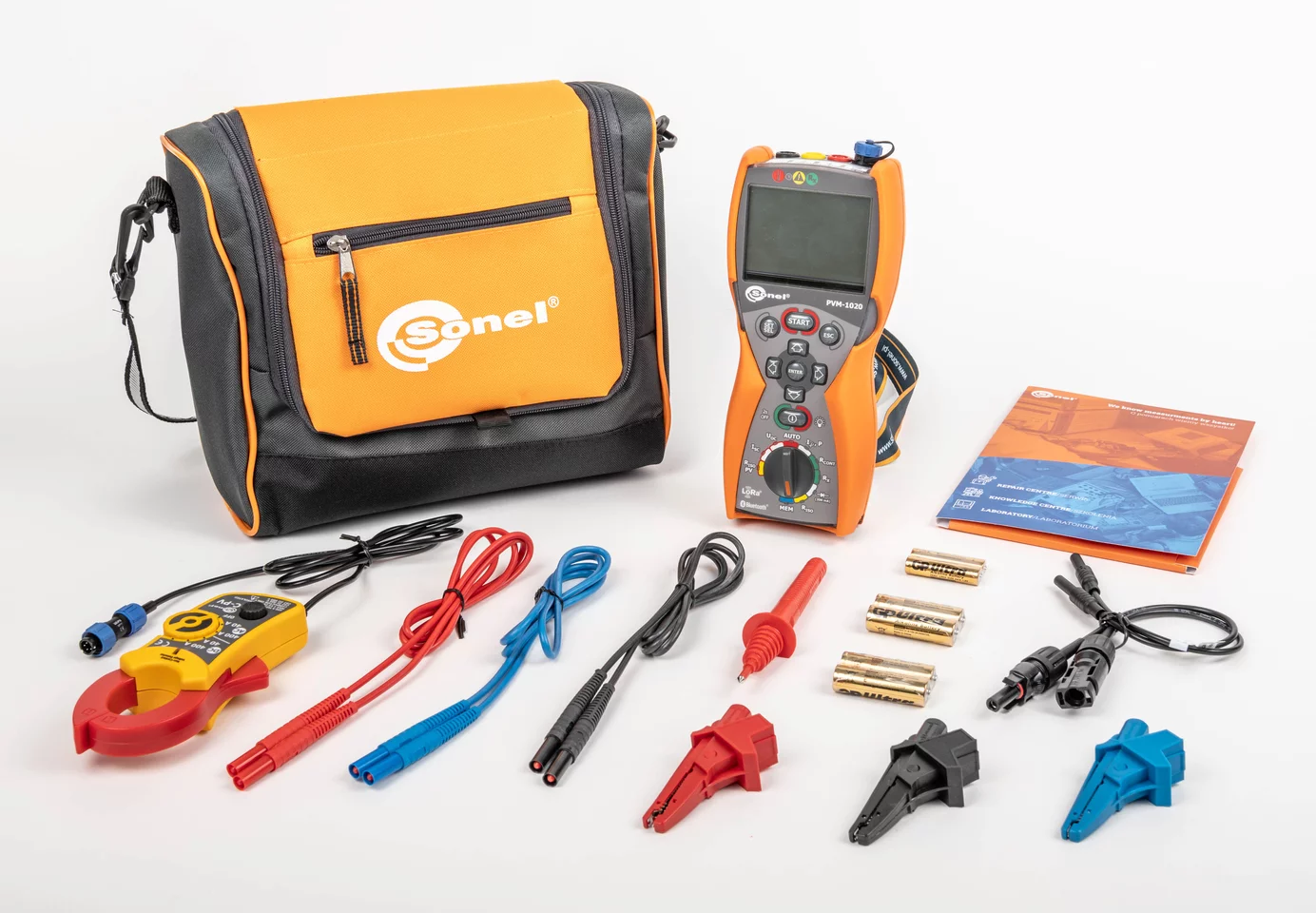

Akcesoria dodatkowe

Sonel PE6

Program do tworzenia protokołów z badań bez...

915,00 zł

1 125,45 zł brutto

Dostępny

Adapter USB - licencja dla kolejnego stanowiska

Adapter USB - licencja dla kolejnego stanow...

710,00 zł

873,30 zł brutto

Dostępny w magazynie

Sonel PE6 Upgrade

Uaktualnienie programu do tworzenia protoko...

340,00 zł

418,20 zł brutto

Dostępny w magazynie

AC-16

Rozdzielacz fazy

260,00 zł

319,80 zł brutto

Dostępny w magazynie

AGT-16C

Adapter gniazd trójfazowych 16 A

275,00 zł

338,25 zł brutto

Dostępny w magazynie

AGT-16P

Adapter gniazd trójfazowych 16 A

275,00 zł

338,25 zł brutto

Dostępny w magazynie

AGT-16T

Adapter gniazd przemysłowych jednofazowych ...

285,00 zł

350,55 zł brutto

zostało niewiele sztuk

AGT-32C

Adapter gniazd trójfazowych 32 A

320,00 zł

393,60 zł brutto

Dostępny w magazynie

AGT-32P

Adapter gniazd trójfazowych 32 A

275,00 zł

338,25 zł brutto

Dostępny w magazynie

AGT-32T

Adapter gniazd przemysłowych jednofazowych ...

320,00 zł

393,60 zł brutto

Dostępny w magazynie

Wielkie możliwości w niedużej obudowie

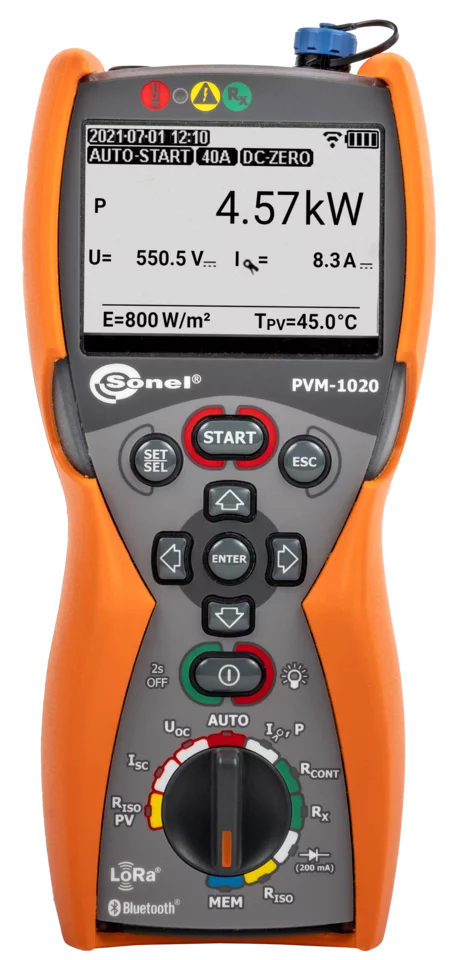

Miernik Sonel PVM-1020 to prawdopodobnie najmniejszy na świecie miernik do pomiarów instalacji fotowoltaicznych z tak pokaźną liczbą funkcji pomiarowych. Ich wybór odbywa się za pomocą przełącznika obrotowego. Dodatkowe parametry ustawia się przyciskami umieszczonymi na obudowie. Wszystkie przyciski są podświetlane, podobnie jak graficzny wyświetlacz, co znakomicie ułatwia obsługę w zacienionych miejscach, np. wykonując pomiary pod naziemnymi instalacjami PV. Obszerna pamięć wydatnie skraca czas przygotowania dokumentacji po pomiarowej.

Cechy

  • Umożliwia wykonanie pomiarów kategorii 1 według normy IEC 62446-1.
  • Tryb AUTO wykonujący sekwencję pomiarów po jednym naciśnięciu przycisku START.
  • Umożliwia przeliczanie parametrów na warunki STC według normy IEC 60891 dzięki współpracy z miernikiem nasłonecznienia i temperatury IRM-1.
  • Funkcja reSYNC – automatyczne uzupełnianie wyników o parametry środowiskowe i przeliczanie ich na warunki STC po odzyskaniu połączenia z IRM-1.
  • Wbudowany interfejs radiowy LoRa zapewnia współpracę z miernikiem IRM-1 na znacznych odległościach.
  • Wbudowany moduł Bluetooth do komunikacji z komputerem.
  • Duża pamięć pomiarów: 100 obiektów po 40 komórek.
  • Podświetlany wyświetlacz i przyciski.

Mierzone parametry

  • Napięcie obwodu otwartego panelu lub łańcucha paneli PV do 1000 V DC.
  • Napięcie RMS sieci AC do 600 V wraz z pomiarem częstotliwości.
  • Prąd zwarcia panelu lub łańcucha paneli PV do 20 A DC.
  • Rezystancja izolacji paneli PV – napięcie pomiarowe 250, 500 lub 1000 V, jednoczesny pomiar dwóch wartości RISO+ oraz RISO-.
  • Rezystancja izolacji obwodów AC – napięcie pomiarowe 250, 500 lub 1000 V.
  • Rezystancja połączeń ochronnych i wyrównawczych prądem ±200 mA.
  • Pomiar rezystancji niskim prądem, sygnalizacja dźwiękowa i wizualna.
  • Pomiar prądu roboczego paneli PV i prądu AC – wszystko za pomocą zewnętrznych cęgów.
  • Pomiar mocy AC/DC.
  • Test diod prądem 200 mA, automatyczne wykrywanie polaryzacji.
  • Test diod blokujących napięciem 1000 V DC.

Szczelność i wytrzymałość

Miernik świetnie radzi sobie w trudnych warunkach środowiskowych. Ochronę przed wnikaniem pyłów i wody zapewnia obudowa o poziomie szczelności IP65. Jest to szczególnie ważne podczas pomiarów instalacji fotowoltaicznych, które z definicji znajdują się w przestrzeniach otwartych.

Komunikacja i oprogramowanie

Dane pomiarowe z PVM-1020 można przenieść do komputera za pomocą komunikacji bezprzewodowej Bluetooth. Zapis pobranych danych do popularnych formatów oraz wydruk zapewnia Sonel Reader. W celu wygenerowania raportu z badań z zakresu ochrony przeciwporażeniowej należy posłużyć się opcjonalnym programem Sonel Pomiary Elektryczne.

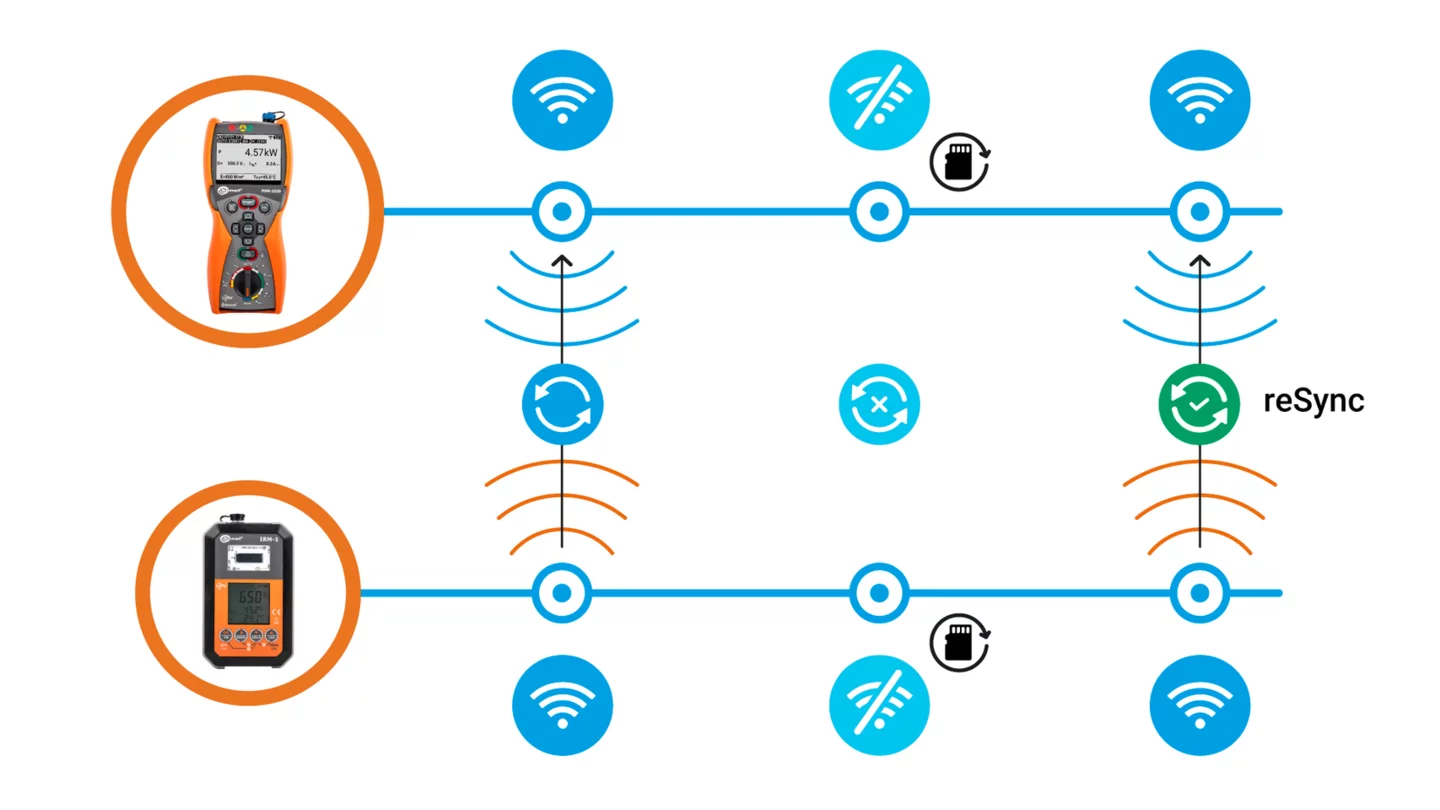

Na kłopoty reSYNC

Może się zdarzyć, że w toku pomiarów miernik nadrzędny oddali się od IRM-1 na tyle, iż utracona zostanie łączność między nimi. Jeżeli pomiary będą kontynuowane, to po odzyskaniu połączenia wyniki zostaną uzupełnione o parametry środowiskowe, które w międzyczasie były rejestrowane przez IRM-1 w jego pamięci tymczasowej, i przeliczone na warunki STC.
