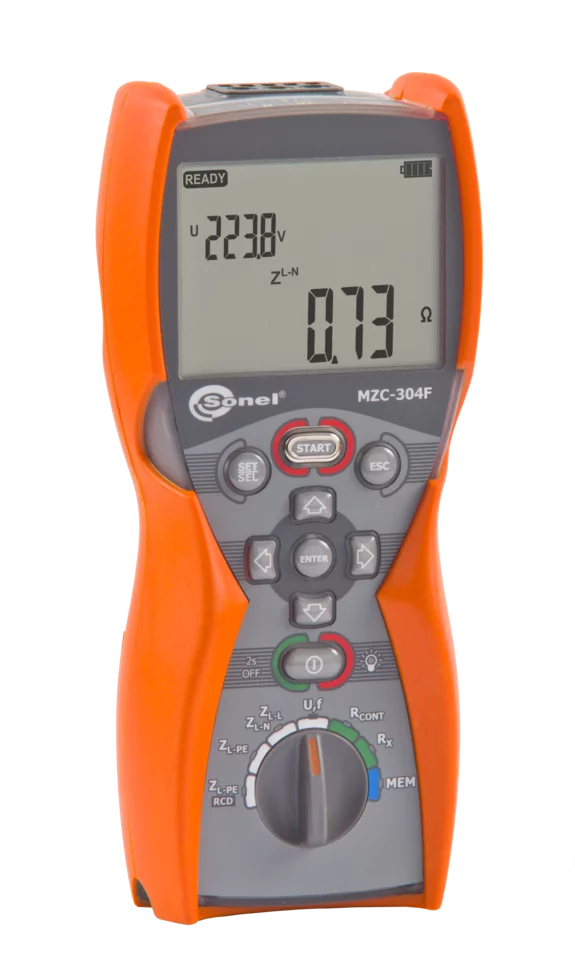

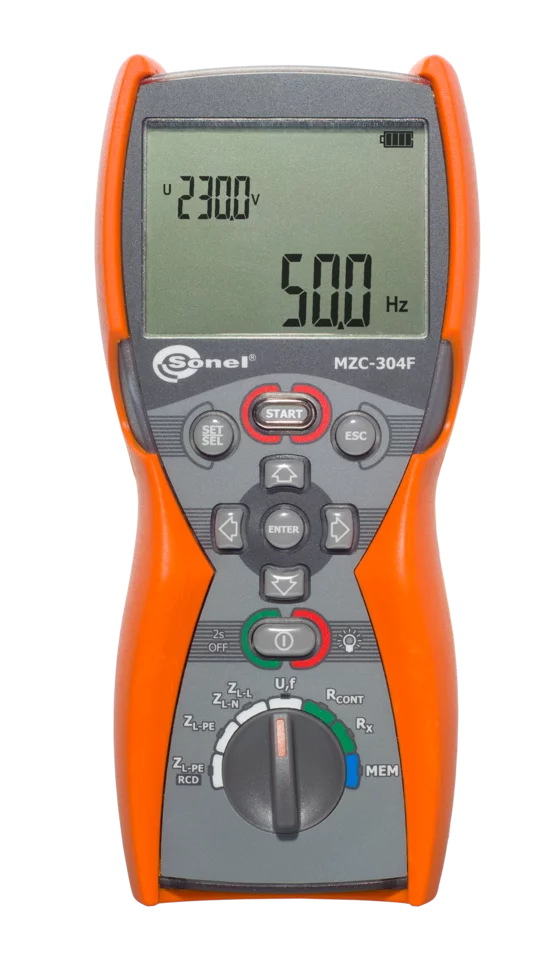

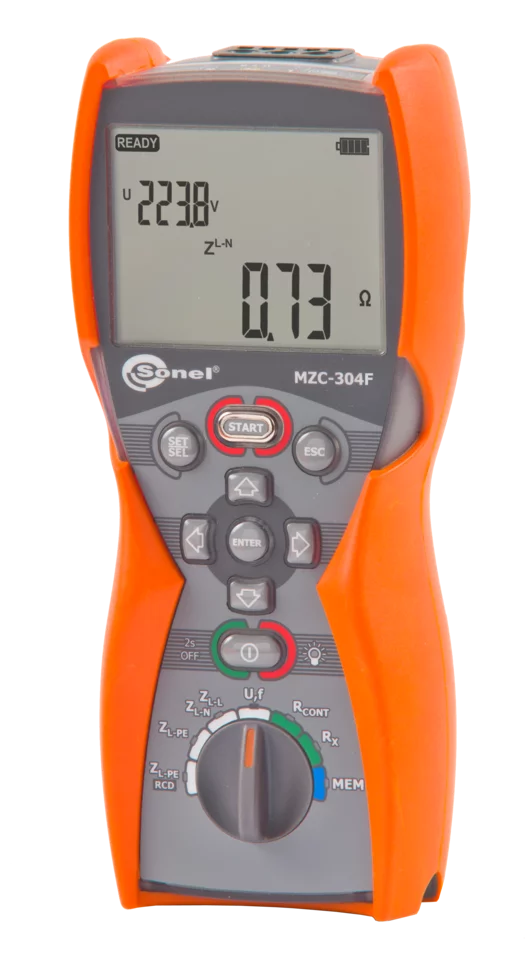

MZC-304F

Miernik impedancji pętli zwarcia

Indeks kat. WMPLMZC304F

ean 5907624009035




Stopień ochrony: IP 67

Kategoria pomiarowa: CAT III 600 V, CAT IV 300 V

Transmisja danych: Bluetooth

Wyświetlacz: monochromatyczny, podświetlany, segmentowy

2 860,00 zł

3 517,80 zł brutto

Dostępny

Czas realizacji: do 7 dni

Akcesoria dodatkowe

Adapter USB - licencja dla kolejnego stanowiska

Adapter USB - licencja dla kolejnego stanow...

710,00 zł

873,30 zł brutto

Dostępny w magazynie

Sonel PE6

Program do tworzenia protokołów z badań bez...

915,00 zł

1 125,45 zł brutto

Dostępny

Przewód 10 m czerwony 1 kV (wtyki bananowe)

140,00 zł

172,20 zł brutto

Dostępny w magazynie

Przewód 20 m czerwony 1 kV (wtyki bananowe)

205,00 zł

252,15 zł brutto

Dostępny w magazynie

Sonel PE6 Upgrade

Uaktualnienie programu do tworzenia protoko...

340,00 zł

418,20 zł brutto

Dostępny w magazynie

WS-03

Adapter wyzwalający pomiar (wtyk UNI-Schuko...

300,00 zł

369,00 zł brutto

Dostępny

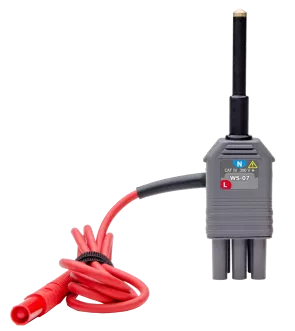

WS-07

Adapter do pomiaru impedancji pętli Z(L-N)

180,00 zł

221,40 zł brutto

Dostępny

AGT-32C

Adapter gniazd trójfazowych 32 A

320,00 zł

393,60 zł brutto

Dostępny w magazynie

Przewód 5 m czerwony 1 kV (wtyki bananowe)

103,00 zł

126,69 zł brutto

Dostępny w magazynie

WS-04

Adapter pomiarowy (wtyk kątowy UNI-Schuko)

285,00 zł

350,55 zł brutto

Dostępny w magazynie

Pomiar pętli zwarcia i nie tylko

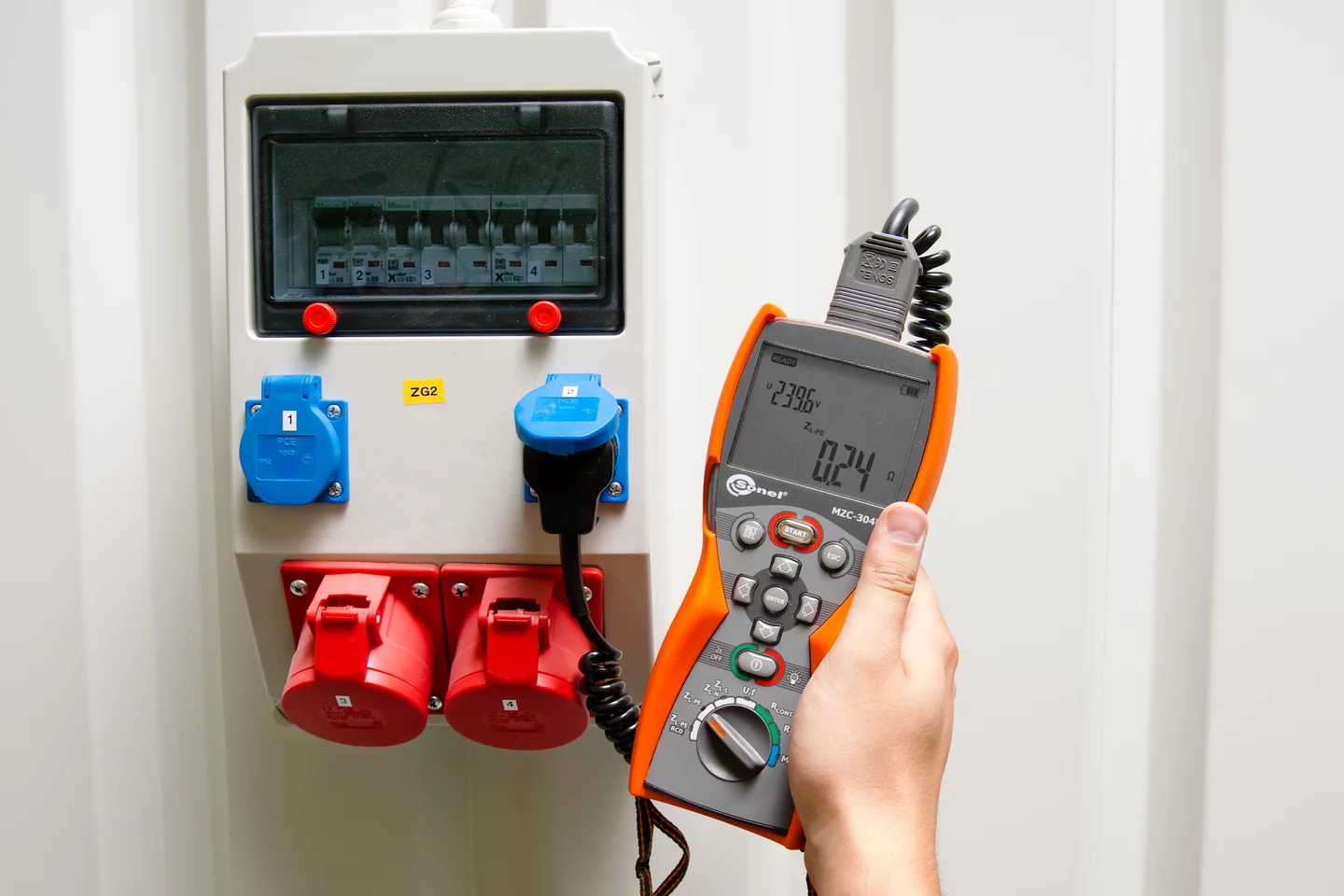

Poznaj kompaktowy miernik impedancji pętli zwarcia Sonel MZC-304F o wielu funkcjach pomiarowych.

Prezentowany model należy do najmniejszych dostępnych na rynku przyrządów przeznaczonych do pomiarów impedancji pętli zwarcia w sieci 230/400 V oraz pomiarów ciągłości połączeń ochronnych i wyrównawczych. Miernik MZC-304F wykonuje pomiary pętli zwarcia z rozdzielczością 0,01 Ω, także w przypadku pomiarów w sieciach zabezpieczonych wyłącznikami RCD. Dzięki podświetlanej klawiaturze oraz wyświetlaczowi, z urządzenia można korzystać nawet przy słabym oświetleniu. Urządzenie posiada szczelną obudowę o stopniu ochrony IP67, która charakteryzuje się znakomitą odpornością i zapewnia sprawne działanie również przy niekorzystnych warunkach środowiskowych.


Urządzenie spełnia wymagania określone w normie PN-EN 61557.

Możliwości

  • Pomiar impedancji pętli zwarcia z rozdzielczością 0,01 Ω
  • Pomiar impedancji małym prądem w obwodach zabezpieczonych RCD ≥30 mA z rozdzielczością 0,01 Ω (zakres 180...270 V)
  • Praca w sieciach o napięciach 220/380 V, 230 V/400 V, 240/415 V (zakres pracy 180...460 V)
  • Zakres roboczy napięć: 180…270 V (dla ZL-PE i ZL-N) oraz 180…460 V (dla ZL-L).
  • Maksymalny prąd pomiarowy: 7,6 A dla 230 V (3x10 ms), 13,3 A dla 400 V (3x10 ms).
  • Częstotliwość robocza 45...65 Hz
  • Wyliczanie prądu zwarciowego Ik.
  • Pomiar przy zamienionych przewodach L i N.
  • Wskazania rezystancji RS i reaktancji XS pętli zwarcia.
  • Niskonapięciowy pomiar ciągłości i rezystancji obwodu

Cechy dodatkowe

  • Elektroda dotykowa - szybkie sprawdzenie poprawności podłączenia przewodu PE.
  • Pomiar napięć przemiennych 0...500 V.
  • Pomiar częstotliwości 45,0...65,0 Hz.
  • Pamięć 990 wyników, połączenie z PC przez Bluetooth.
  • Zasilanie bateryjne (4 x LR6) lub akumulatorowe (4 x NiMH).

Zastosowanie

Przyrząd dedykowany dla personelu wykonującego pomiary w budynkach jedno- i wielorodzinnych, biurowcach, zakładach przemysłowych oraz wszystkich innych miejsc wyposażonych w instalację elektryczną niskiego napięcia. Ponadto miernik przeznaczony jest dla służb utrzymania ruchu na obiektach, gdzie prądy zwarciowe sięgają 4,4 kA (pomiary zgodnie z normą PN-EN 61557). MZC-304F to również świetne narzędzie do sprawdzenia obwodów, w których zastosowano ochronę dodatkową w postaci wyłączników różnicowo-prądowych.
