TDR-420

Reflektometr

Indeks kat. WMPLTDR420

ean 5907624027442


Stopień ochrony: IP 67

Wyświetlacz: graficzny, kolorowy, podświetlany

4 570,00 zł

5 621,10 zł brutto

zostało niewiele sztuk

Czas realizacji: 24h

Wartość:

4 570,00 zł

5 621,10 zł brutto

Akcesoria dodatkowe

Przewód 2,0 m czarny CAT IV 1000 V (wtyki b...

145,00 zł

178,35 zł brutto

zostało niewiele sztuk

Przewód 2,0 m czerwony CAT IV 1000 V (wtyki...

145,00 zł

178,35 zł brutto

dostępny

Przewód 2,0 m niebieski CAT IV 1000 V (wtyk...

145,00 zł

178,35 zł brutto

dostępny

Przewód 2,0 m zielony CAT IV 1000 V (wtyki ...

145,00 zł

178,35 zł brutto

dostępny

Przewód 2,0 m żółty CAT IV 1000 V (wtyki ba...

145,00 zł

178,35 zł brutto

dostępny

Uchwyt magnetyczny uniwersalnego przeznacze...

50,00 zł

61,50 zł brutto

zostało niewiele sztuk

Zdiagnozuj usterkę urządzeniem TDR-420

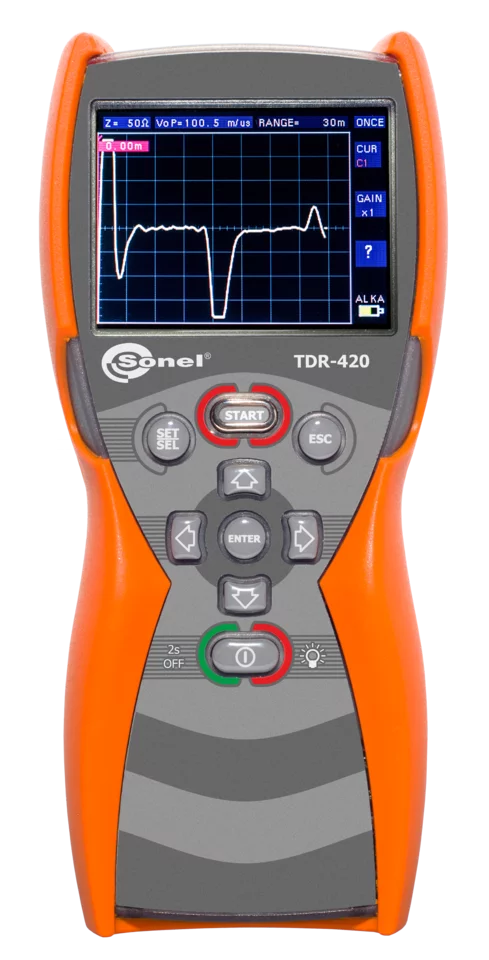

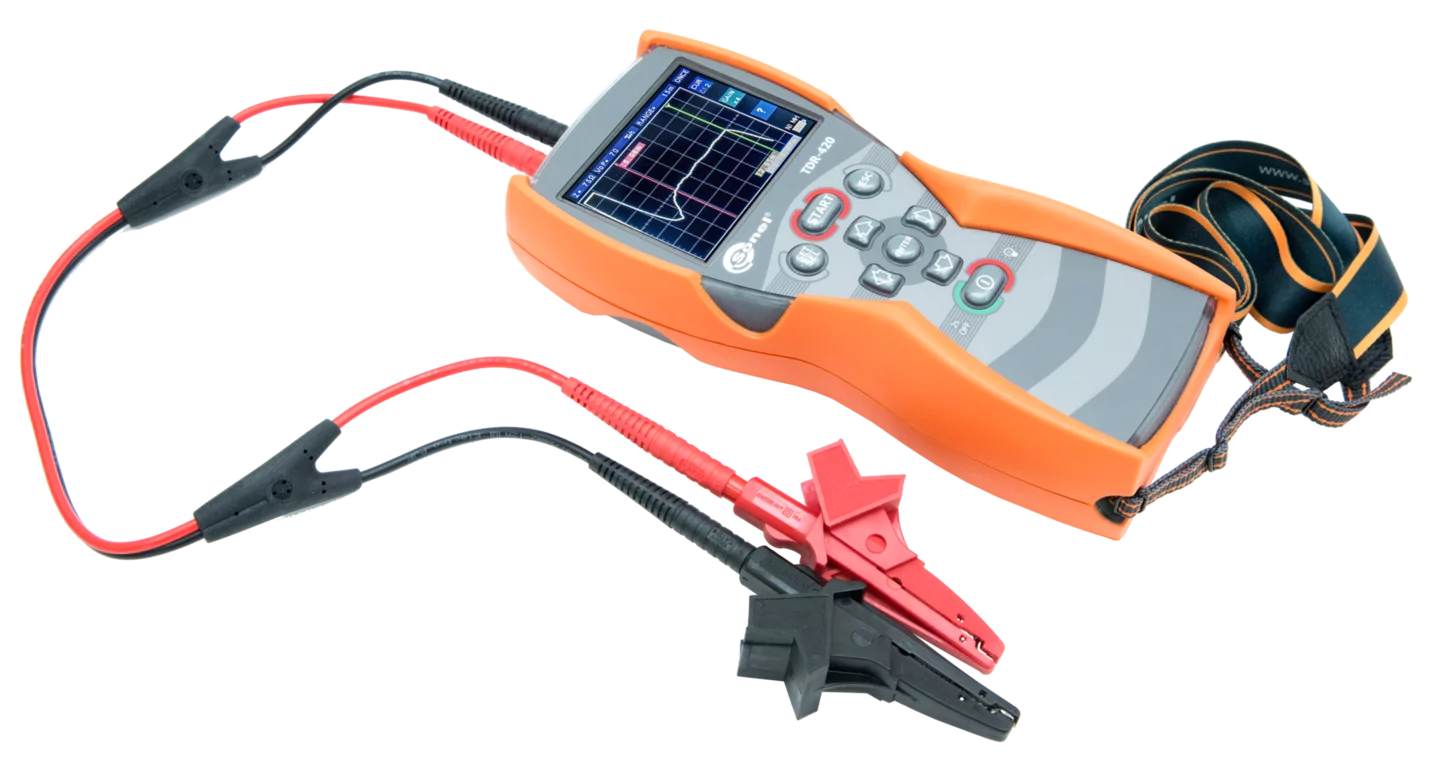

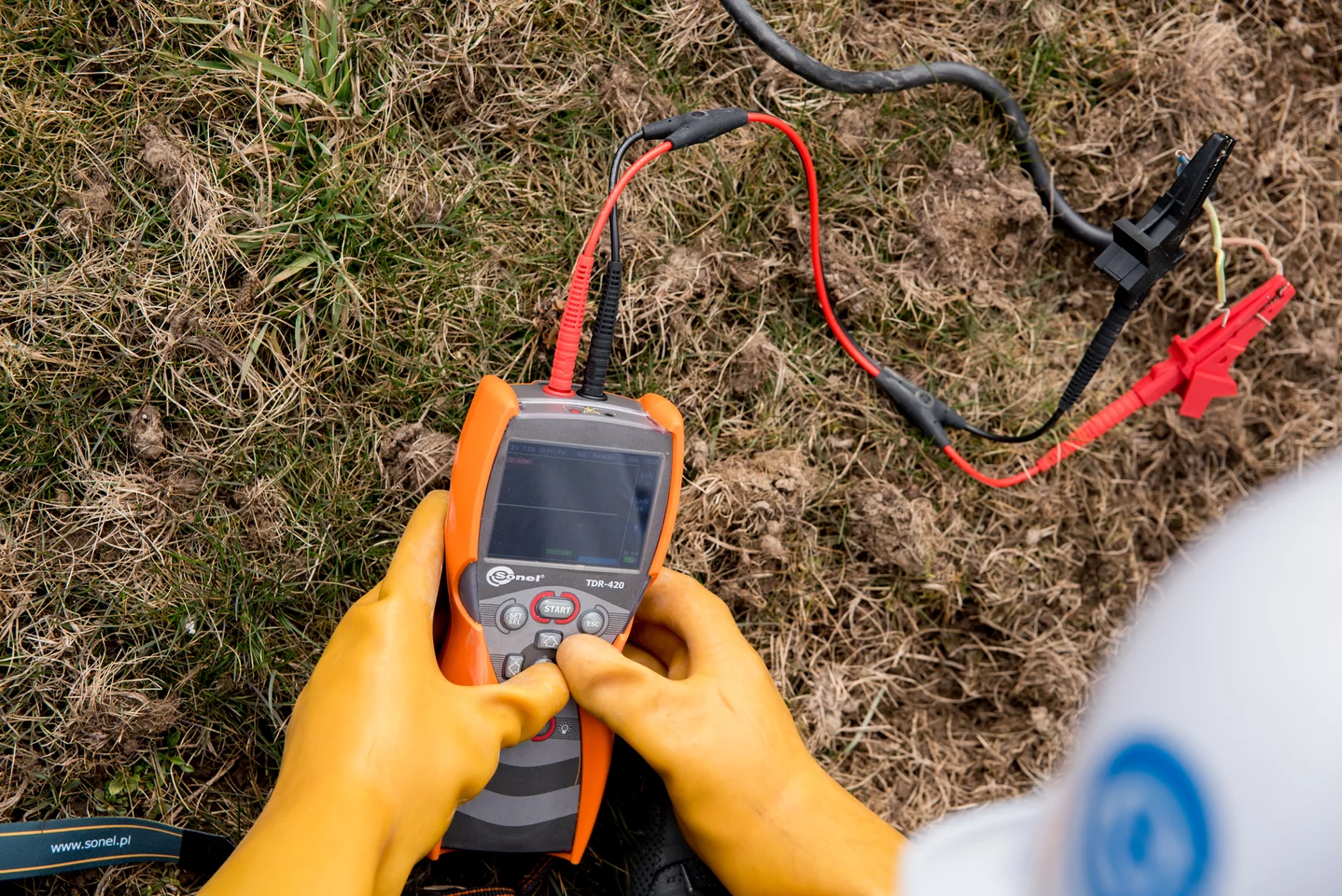

Reflektometr Sonel TDR-420 jest poręcznym cyfrowym lokalizatorem impulsowym (TDR – ang. Time-domain Reflectometer) przeznaczonym do identyfikacji i lokalizacji uszkodzeń w kablach elektroenergetycznych, telekomunikacyjnych i teletechnicznych. Reflektometr Sonel TDR-420 pozwala na zmierzenie długości kabla oraz określenie odległości do uszkodzenia lub zmiany impedancyjnej w zakresie od 4 do 6000 m w przewodach z żyłami metalowymi. Najkrótszy zakres pomiarowy o zasięgu 7 metrów i strefie martwej długości 0,6 metra pozwala na lokalizację uszkodzeń w bardzo bliskiej odległości od miejsca podłączenia urządzenia.

Cechy produktu

  • lokalizacja uszkodzeń kabli energetycznych i telekomunikacyjnych
  • dwa niezależne kursory do jednoczesnego określenia dwóch miejsc uszkodzeń i odległości między nimi
  • lokalizacja uszkodzeń kabli współosiowych
  • lokalizacja uszkodzeń okablowania infrastrukturalnego
  • wykrywanie przerw, zwarć, uszkodzeń spowodowanych zawilgoceniem oraz innych zmian impedancji kabli
  • graficzny obraz uszkodzenia kabla wraz ze wskazaniem odległości do miejsca usterki na ekranie

Zastosowanie

Reflektometr TDR-420 przeznaczony jest do lokalizacji uszkodzeń w przewodach metalowych. Produkt jest dedykowany dla:

  • hurtowni elektrycznych i detalicznych sprzedawców kabli,
  • elektromonterów i pracowników pogotowia elektroenergetycznego,
  • pracowników utrzymania ruchu,
  • elektryków budowlanych.

Przyrząd spełnia oczekiwania wszystkich osób, którzy muszą odnaleźć dokładne miejsce uszkodzenia oraz końca przewodu zarówno w przewodach energetycznych czy telekomunikacyjnych.

Możliwości urządzenia

Reflektometr firmy SONEL cechuje się dalekim zasięgiem działania do 6000 m, bardzo małym błędem pomiarowym na poziomie 1% oraz możliwością regulacji współczynnika propagacji i impedancji falowej badanego przewodu. Określenie odległości do dwóch uszkodzeń oraz dystansu między nimi nie będzie teraz problemem dzięki zastosowaniu funkcji dwóch kursorów.

Простота считывания показаний

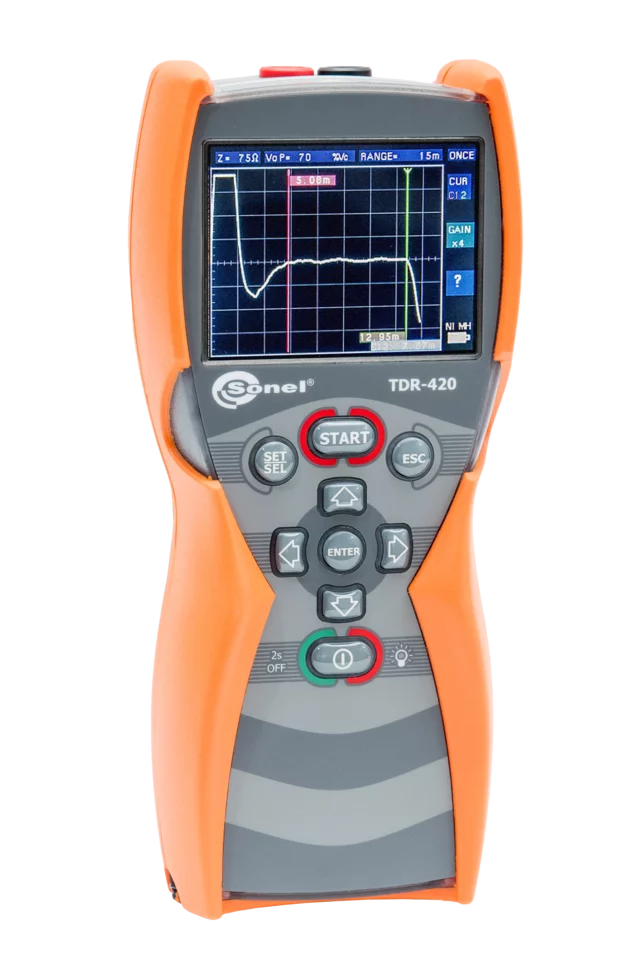

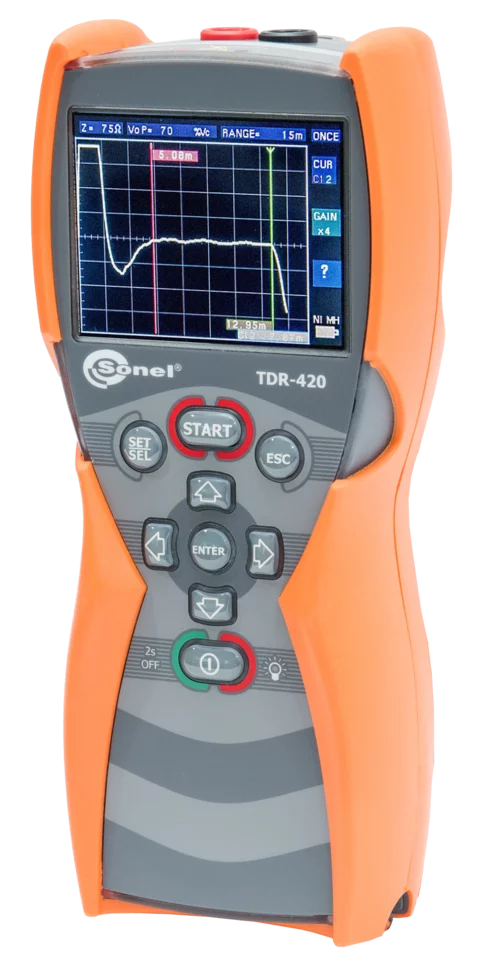

Рефлектометр TDR-420 оснащен удобным для считывания цветным дисплеем, который благодаря разрешению 320  x  240 пикселей позволяет еще более точно указать место повреждения.

Wbudowany system pomocy

W urządzeniu TDR-420 dodano funkcję podręcznej pomocy, która ułatwia interpretację otrzymanego wyniku pomiaru w trakcie jego trwania. Dzięki tej funkcji użytkownik w krótkim czasie jest w stanie określić typ anomalii, jaka występuje na badanym odcinku kablowym poprzez porównanie reflektogramu na wyświetlaczu z typowymi kształtami uszkodzeń.

Odporna i praktyczna obudowa

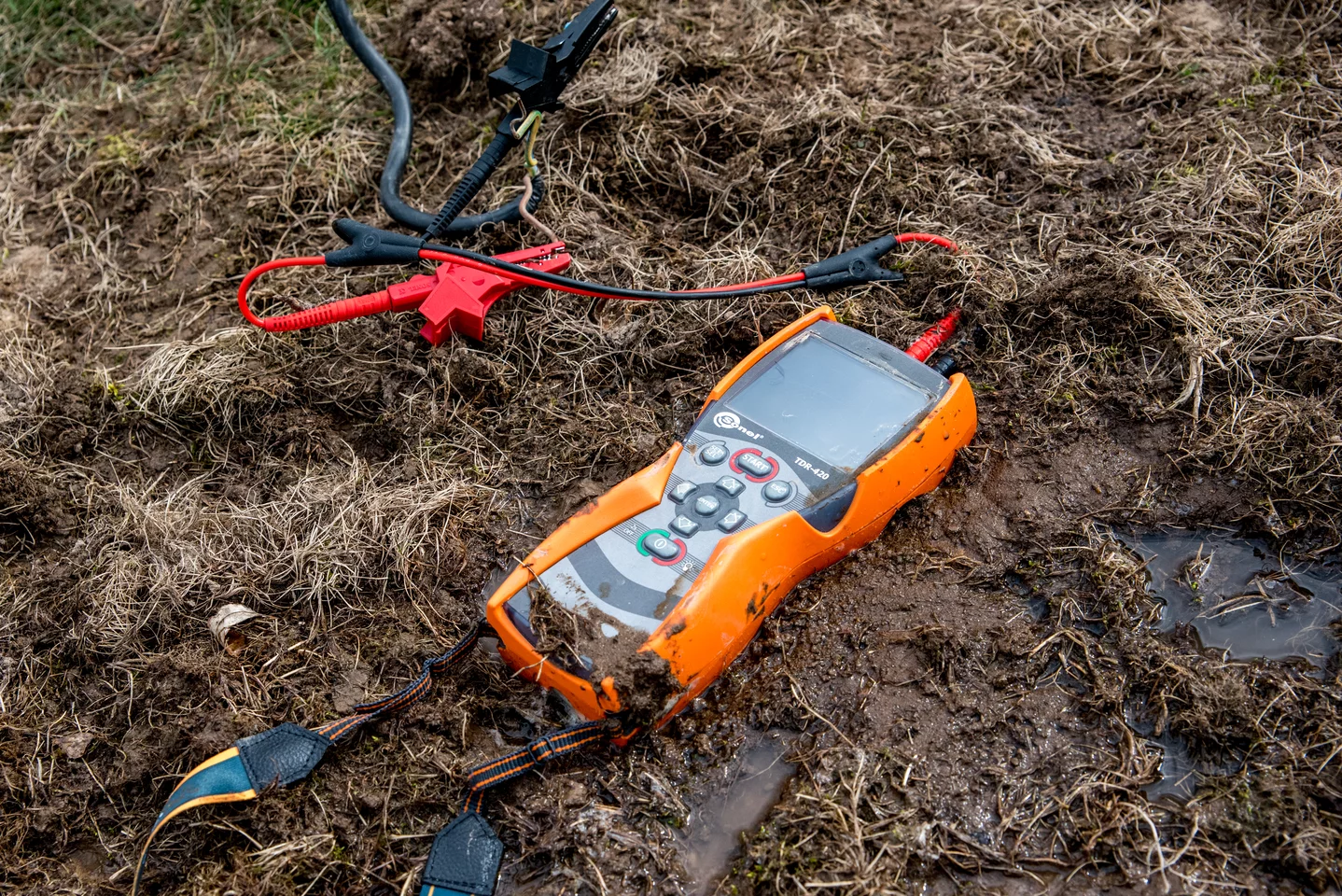

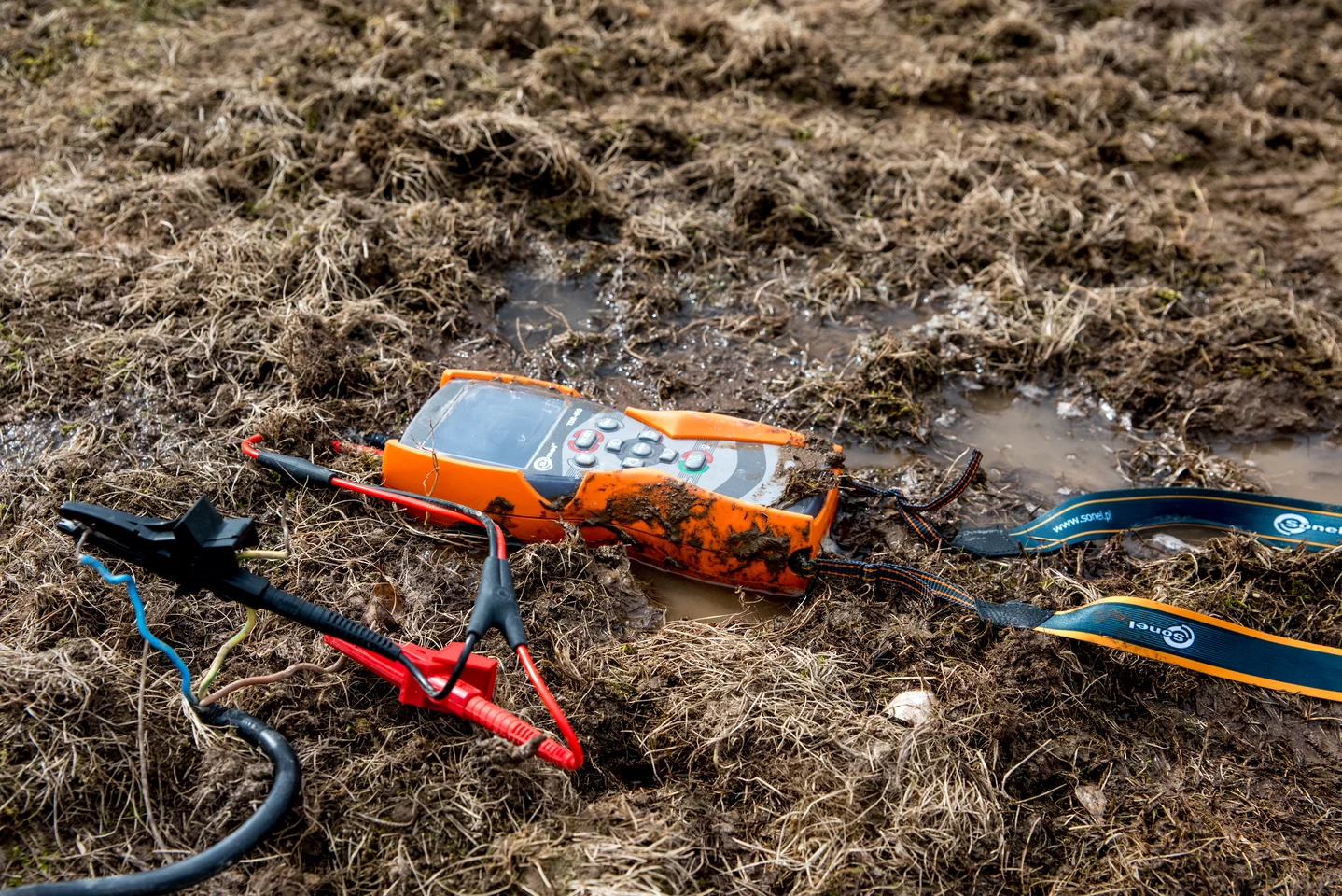

W odpowiedzi na potrzeby klientów nowy model TDR-420 zaprojektowano do pracy w trudnych warunkach środowiskowych. Ochronę przed wnikaniem wody i pyłów zapewnia unikalna obudowa o poziomie szczelności IP67. Dodatkowym atutem jest pokrycie obudowy elastomerem, który jednocześnie zapobiega wyślizgnięciu się urządzenia z dłoni oraz zapewnia ochronę przed skutkami przypadkowych upadków.

Zdiagnozuj usterkę urządzeniem TDR-420

Reflektometr Sonel TDR-420 jest poręcznym cyfrowym lokalizatorem impulsowym (TDR – ang. Time-domain Reflectometer) przeznaczonym do identyfikacji i lokalizacji uszkodzeń w kablach elektroenergetycznych, telekomunikacyjnych i teletechnicznych. Reflektometr Sonel TDR-420 pozwala na zmierzenie długości kabla oraz określenie odległości do uszkodzenia lub zmiany impedancyjnej w zakresie od 4 do 6000 m w przewodach z żyłami metalowymi. Najkrótszy zakres pomiarowy o zasięgu 7 metrów i strefie martwej długości 0,6 metra pozwala na lokalizację uszkodzeń w bardzo bliskiej odległości od miejsca podłączenia urządzenia.

Cechy produktu

  • lokalizacja uszkodzeń kabli energetycznych i telekomunikacyjnych
  • dwa niezależne kursory do jednoczesnego określenia dwóch miejsc uszkodzeń i odległości między nimi
  • lokalizacja uszkodzeń kabli współosiowych
  • lokalizacja uszkodzeń okablowania infrastrukturalnego
  • wykrywanie przerw, zwarć, uszkodzeń spowodowanych zawilgoceniem oraz innych zmian impedancji kabli
  • graficzny obraz uszkodzenia kabla wraz ze wskazaniem odległości do miejsca usterki na ekranie

Zastosowanie

Reflektometr TDR-420 przeznaczony jest do lokalizacji uszkodzeń w przewodach metalowych. Produkt jest dedykowany dla:

  • hurtowni elektrycznych i detalicznych sprzedawców kabli,
  • elektromonterów i pracowników pogotowia elektroenergetycznego,
  • pracowników utrzymania ruchu,
  • elektryków budowlanych.

Przyrząd spełnia oczekiwania wszystkich osób, którzy muszą odnaleźć dokładne miejsce uszkodzenia oraz końca przewodu zarówno w przewodach energetycznych czy telekomunikacyjnych.

Możliwości urządzenia

Reflektometr firmy SONEL cechuje się dalekim zasięgiem działania do 6000 m, bardzo małym błędem pomiarowym na poziomie 1% oraz możliwością regulacji współczynnika propagacji i impedancji falowej badanego przewodu. Określenie odległości do dwóch uszkodzeń oraz dystansu między nimi nie będzie teraz problemem dzięki zastosowaniu funkcji dwóch kursorów.

Простота считывания показаний

Рефлектометр TDR-420 оснащен удобным для считывания цветным дисплеем, который благодаря разрешению 320  x  240 пикселей позволяет еще более точно указать место повреждения.

Wbudowany system pomocy

W urządzeniu TDR-420 dodano funkcję podręcznej pomocy, która ułatwia interpretację otrzymanego wyniku pomiaru w trakcie jego trwania. Dzięki tej funkcji użytkownik w krótkim czasie jest w stanie określić typ anomalii, jaka występuje na badanym odcinku kablowym poprzez porównanie reflektogramu na wyświetlaczu z typowymi kształtami uszkodzeń.

Odporna i praktyczna obudowa

W odpowiedzi na potrzeby klientów nowy model TDR-420 zaprojektowano do pracy w trudnych warunkach środowiskowych. Ochronę przed wnikaniem wody i pyłów zapewnia unikalna obudowa o poziomie szczelności IP67. Dodatkowym atutem jest pokrycie obudowy elastomerem, który jednocześnie zapobiega wyślizgnięciu się urządzenia z dłoni oraz zapewnia ochronę przed skutkami przypadkowych upadków.

Akcesoria dodatkowe

Przewód 2,0 m czarny CAT IV 1000 V (wtyki bananowe z bezpiecznikiem 10 A)

NR KAT. WAPRZ002BLBBF10

zostało niewiele sztuk

Czas realizacji: 24h

145,00 zł

178,35 zł brutto

Przewód 2,0 m czerwony CAT IV 1000 V (wtyki bananowe z bezpiecznikiem 10 A)

NR KAT. WAPRZ002REBBF10

dostępny

Czas realizacji: do 7 dni

145,00 zł

178,35 zł brutto

Przewód 2,0 m niebieski CAT IV 1000 V (wtyki bananowe z bezpiecznikiem 10 A)

NR KAT. WAPRZ002BUBBF10

dostępny

Czas realizacji: 24h

145,00 zł

178,35 zł brutto

Przewód 2,0 m zielony CAT IV 1000 V (wtyki bananowe z bezpiecznikiem 10 A)

NR KAT. WAPRZ002GRBBF10

dostępny

Czas realizacji: 24h

145,00 zł

178,35 zł brutto

Przewód 2,0 m żółty CAT IV 1000 V (wtyki bananowe z bezpiecznikiem 10 A)

NR KAT. WAPRZ002YEBBF10

dostępny

Czas realizacji: 24h

145,00 zł

178,35 zł brutto

Uchwyt magnetyczny uniwersalnego przeznaczenia

NR KAT. WAPOZUCH6

zostało niewiele sztuk

Czas realizacji: 24h

50,00 zł

61,50 zł brutto

Pliki do pobrania

  • PDF

    TDR-420 insobs v1.02 PL.pdf
    Instrukcja obsługi TDR-420 PL
  • PDF

    karta_kat_TDR-410-420 PL_v1.02.pdf
    Karta katalogowa PL
  • PDF

    karta_kat_TDR-420 PL v1.01.pdf
    Karta katalogowa PL
  • PDF

    DZ_TDR-420.pdf
    Deklaracja zgodności
