Parametr | Opis |
---|---|
zakresy pomiarowe | 7 m, 15 m, 30 m, 60 m, 120 m, 250 m, 500 m, 1 km, 2 km, 3 km, 4 km 20, 45, 90, 180, 360, 750, 1500, 3000, 6000, 10000, 14000 [ft] |
dokładność | 1% wybranego zakresu |
rozdzielczość | około 1% zakresu |
minimalna długość przewodu | 4 m |
współczynnik propagacji | w zakresie 1…99% lub 1…148 m/μs |
impuls wyjściowy | 5 Vp-p dla obwodu otwartego |
impedancja wyjściowa | 25, 50, 75, 100 Ω |
szerokość impulsu | 3 ns…3 μs (w zależności od zakresu) |
tryb skanowania | 2 skany / sekundę lub skan pojedynczy |
generowany sygnał akustyczny | 810 – 1100 Hz |
czas pracy z kompletem baterii | do 30 godzin ciągłego skanowania |
zasilanie | 4 x baterie alkaliczne 1,5 V typu AA |
automatyczne wyłączenie | 1, 2, 3, 5 minut lub wyłączone |
wyświetlacz | graficzny, podświetlany, 128 x 64 pikseli |
zabezpieczenie prądowe | 400 V DC / 250 V AC |
temperatura pracy | -10°C...+50°C |
temperatura przechowywania | -20°C...+70°C |
standardy kompatybilności elektromagn. EMC | PN-EN 61326-1 |
stopień ochrony / szczelność | IP54 |

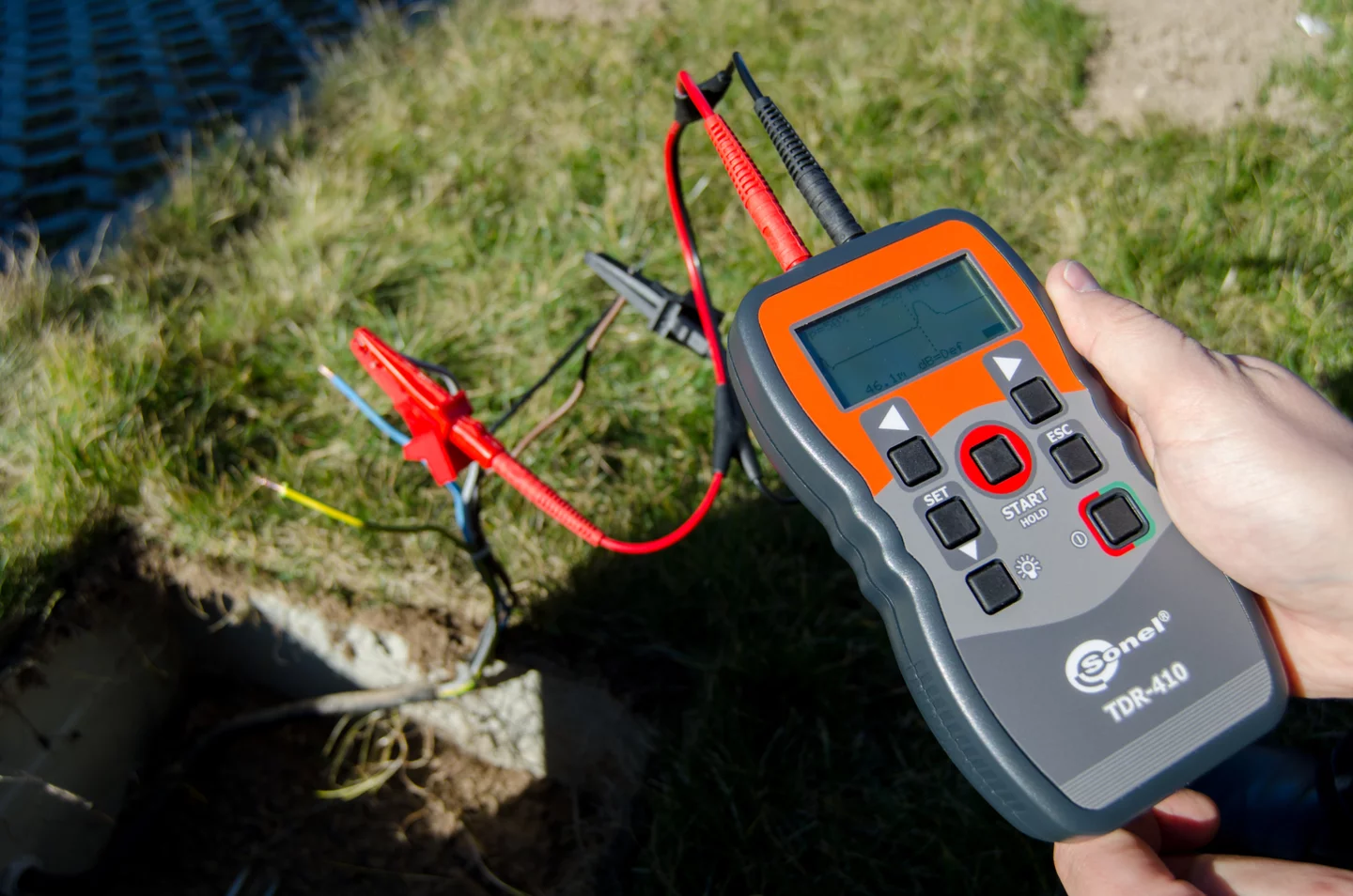

Zdiagnozuj usterkę urządzeniem TDR-410

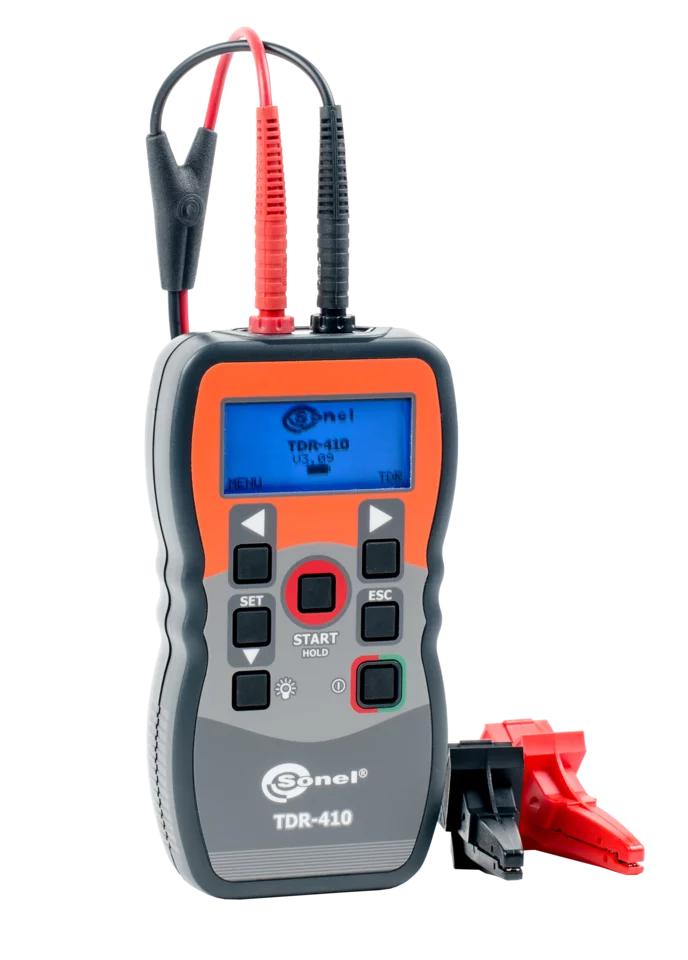

Reflektometr Sonel TDR-410 przeznaczony jest do lokalizacji uszkodzeń w przewodach metalowych. Produkt dedykowany jest dla hurtowni elektrycznych i detalicznych sprzedawców kabli, firm zajmujących się wykonywaniem instalacji elektrycznych, pracowników utrzymania ruchu w zakładach produkcyjnych oraz dla personelu budowlanego. Spełnia oczekiwania wszystkich osób, które muszą odnaleźć dokładne miejsce uszkodzenia oraz końca przewodu zarówno w przewodach energetycznych i telekomunikacyjnych.
Cechy produktu
- lokalizacja uszkodzeń kabli energetycznych i telekomunikacyjnych
- lokalizacja uszkodzeń kabli współosiowych
- lokalizacja uszkodzeń okablowania infrastrukturalnego
- wykrywanie przerw, zwarć, uszkodzeń spowodowanych zawilgoceniem oraz innych zmian impedancji kabli
- graficzny obraz uszkodzenia kabla wraz ze wskazaniem odległości do miejsca usterki na ekranie
Zastosowanie
Reflektometr TDR-410 przeznaczony jest do lokalizacji uszkodzeń w przewodach metalowych. Produkt ten dedykowane jest dla hurtowni elektrycznych i detalicznych sprzedawców kabli, firm zajmujących się wykonywaniem instalacji elektrycznych, pracowników utrzymania ruchu w zakładach produkcyjnych oraz dla personelu budowlanego. Spełnia oczekiwania wszystkich osób, którzy muszą odnaleźć dokładne miejsce uszkodzenia oraz końca przewodu zarówno w przewodach energetycznych i telekomunikacyjnych.
Możliwości urządzenia
Reflektometr firmy SONEL cechuje się dalekim zasięgiem działania do 4000 m, bardzo małym błędem pomiarowym na poziomie 1% oraz możliwością regulacji współczynnika propagacji i impedancji falowej badanego przewodu.
