LKZ-720

Lokalizator przewodów i kabli

Indeks kat. WMPLLKZ720

ean 5907624024885

Rabat 5% dla zalogowanych użytkowników
Darmowa dostawa

Stopień ochrony: IP 40, IP 67

Kategoria pomiarowa: CAT III 600 V

Wyświetlacz: monochromatyczny, podświetlany, segmentowy

4 045,00 zł

4 975,35 zł brutto

Dostępny w magazynie

Czas realizacji: 24h

Akcesoria dodatkowe

Przewód do cęgów N-1

240,00 zł

295,20 zł brutto

Dostępny w magazynie

Przewód 2,0 m czarny CAT IV 1000 V (wtyki b...

170,00 zł

209,10 zł brutto

Dostępny w magazynie

Przewód 2,0 m czerwony CAT IV 1000 V (wtyki...

170,00 zł

209,10 zł brutto

Dostępny w magazynie

Przewód 2,0 m niebieski CAT IV 1000 V (wtyk...

170,00 zł

209,10 zł brutto

Dostępny w magazynie

Przewód 2,0 m zielony CAT IV 1000 V (wtyki ...

170,00 zł

209,10 zł brutto

Dostępny w magazynie

Przewód 2,0 m żółty CAT IV 1000 V (wtyki ba...

170,00 zł

209,10 zł brutto

Dostępny w magazynie

C-3

Cęgi pomiarowe (fi 52 mm)

805,00 zł

990,15 zł brutto

Dostępny w magazynie

C-8

Cęgi pomiarowe (fi 52 mm)

885,00 zł

1 088,55 zł brutto

Dostępny

N-1

Cęgi nadawcze (fi 52 mm, zawierają przewód ...

1 695,00 zł

2 084,85 zł brutto

Dostępny w magazynie

Adapter napięciowy magnetyczny - kolor czar...

68,00 zł

83,64 zł brutto

Dostępny w magazynie

Namierz przewody i kable

Lokalizator przewodów i kabli Sonel LKZ-720 to urządzenie składające się z nadajnika LKN-720 oraz odbiornika LKO-720. Przyrząd ten dedykowany jest do wyszukiwania kabli i innych infrastruktur podziemnych. Zestaw LKZ-720 pozwala na lokalizację zarówno obiektów metalowych (kable), jak i nieprzewodzących prądu (rury PVC, betonowe itp.). Lokalizator dedykowany jest głównie do użytkowania między innymi w branży energetycznej i instalacyjnej.

Cechy

  • Lokalizacja przewodów i kabli pod napięciem oraz bez napięcia.
  • Trasowanie kabli.
  • Śledzenie przebiegu przewodzących rur instalacji wodnej lub CO.
  • Płynne i dokładne namierzanie obiektu.
  • Tryb wykrywania fazy.
  • Praca w szerokim zakresie napięcia znamionowego - do 500 V RMS.
  • Pięć trybów pracy lokalizatora: napięciowy, prądowy, prądowo-napięciowy, mocowy i cęgowy.
  • Precyzyjna lokalizacja dzięki dodatkowym akcesoriom - takim jak sonda dotykowa lub bezdotykowa, cęgi pomiarowe.

Funkcje specjalne

LKO-720

  • Współpraca odbiornika z max. 4 nadajnikami w tym samym czasie, by zlokalizować przerwy lub zidentyfikować kable.
  • Odbiór z nadajnika LKN-720 informacji o jego statusie.
  • Funkcja 3D - wykrywanie kierunku przepływu prądu.
  • Latarka LED.
  • Gniazdo słuchawkowe.
  • Aktualizacja oprogramowania przez USB.
  • Podświetlany ekran do pracy w ciemności.

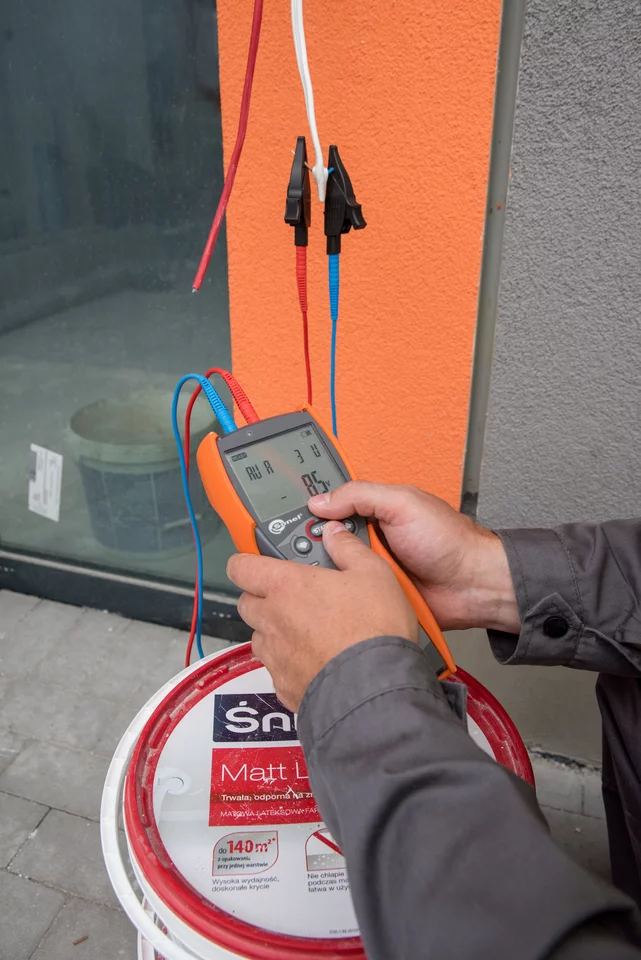

LKN-720

  • 4 kody nadawanego sygnału.
  • Transmisja informacji o ustawieniach nadajnika i stopniu naładowania jego baterii.
  • Pomiar napięcia na obiekcie do 500 V RMS.
  • Trzy poziomy wzmocnienia.
  • Automatyczny lub ręczny wybór trybów pracy.
  • Podświetlany ekran do pracy w ciemności.

Zastosowanie

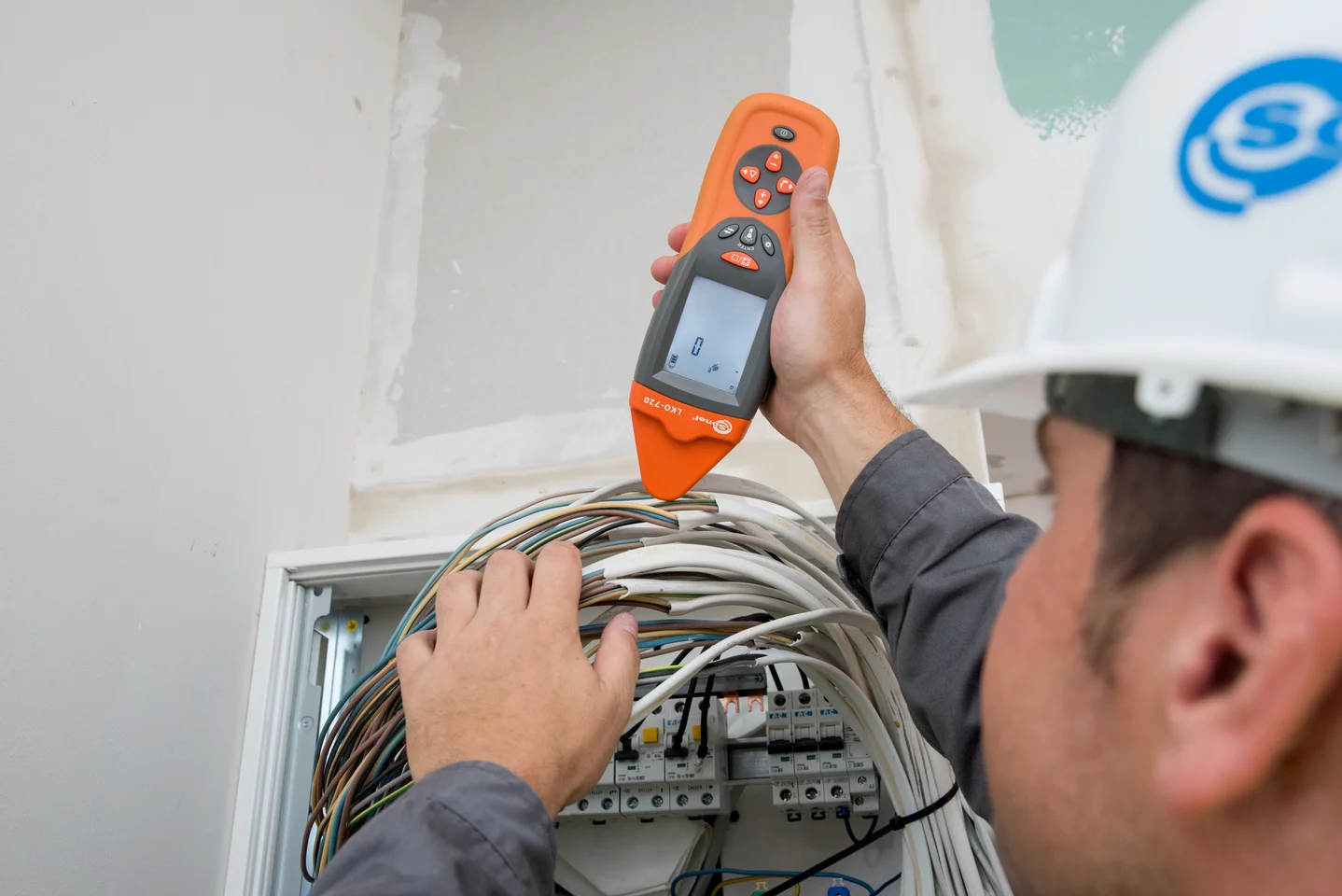

Wykrywanie i trasowanie przewodów w sufitach, ścianach i podłogach

W odpowiedzi na potrzeby klientów, LKO-720 wyposażono w specjalnie zaprojektowaną antenę 3D, która zwiększa precyzję lokalizacji przewodów. Określenie kierunku prowadzenia przewodów w betonie o grubości do 5 cm nie stanowi już problemu.

Praca wielonadajnikowa

System LKZ umożliwia pracę z 4 nadajnikami w tym samym czasie. Praca systemu w trybie z wieloma nadajnikami umożliwia precyzyjną lokalizację przerw w instalacji oraz identyfikację poszczególnych żył w przewodzie lub kabli w wykopie.

Odnajdywanie w budynkach gniazd i łączników

Specjalnie modulowany i kodowany sygnał generowany przez LKN-720 pozwala na lokalizację i identyfikację gniazd w obwodach pod napięciem i bez napięcia.

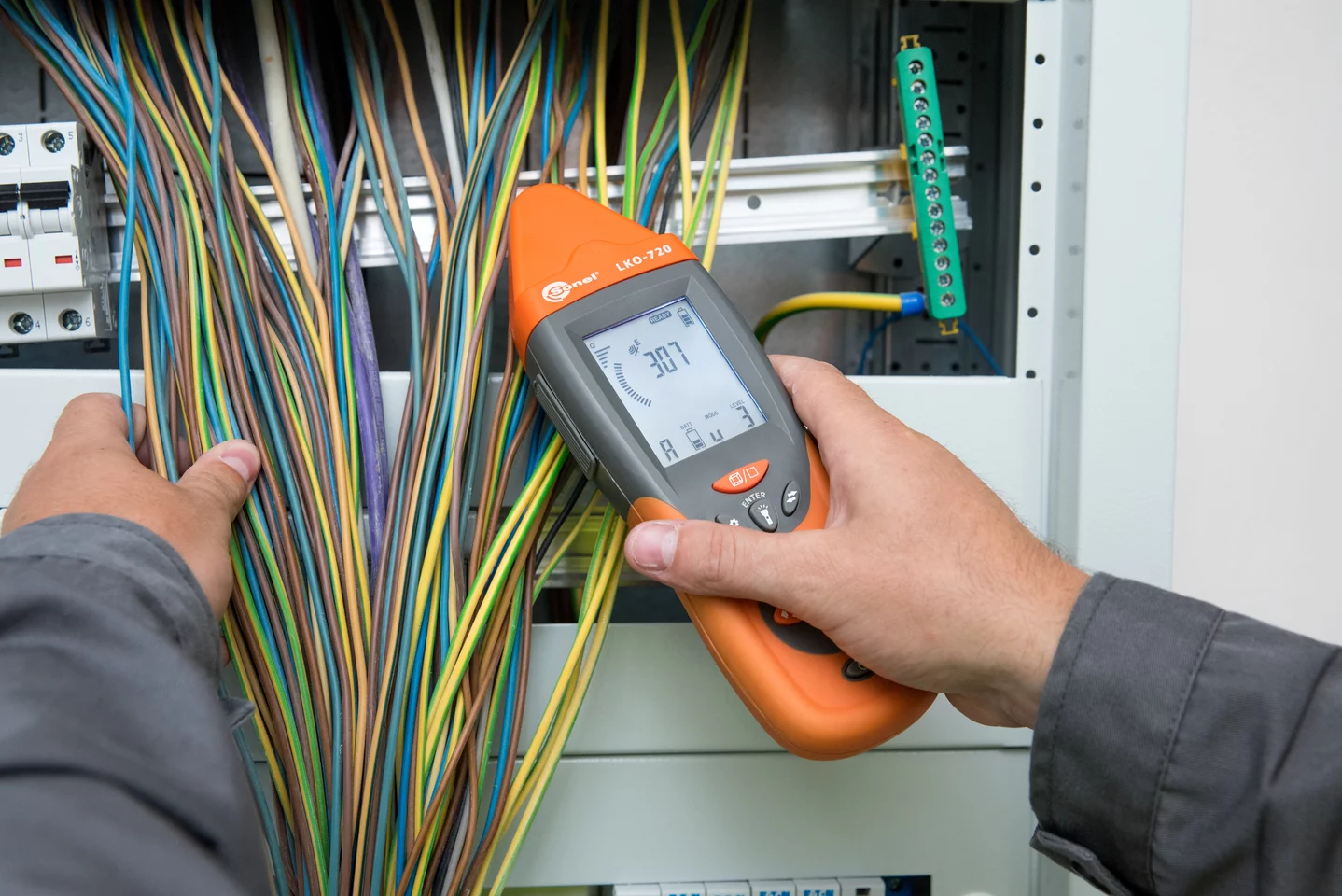

Identyfikacja zabezpieczeń w rozdzielnicy elektrycznej

Dzięki precyzyjnemu sensorowi w LKO-720 oraz dodatkowych sondach (dotykowej i bezdotykowej) identyfikacja zabezpieczeń poszczególnych obwodów jest łatwa i szybka.

Trasowanie w przewodnikach pozbawionych dostępu z zewnątrz

LKO-720 wraz z cęgami C-8, używany w trybie prądowym lub innym trybie wymuszającym przepływ prądu, pozwala na zidentyfikowanie przewodu bez konieczności fizycznego podłączenia się do niego.

Bezdotykowe wykrywanie przewodów będących pod napięciem

LKO-720 pozwala na precyzyjne namierzenie przewodów pod napięciem – zarówno w powietrzu, jak i betonie – bez użycia dodatkowych sond.

Dodatkowe obszary zastosowania

  • wykrywanie przerw w kablach i przewodach
  • lokalizacja zwarć między przewodami
  • trasowanie kabli ekranowanych
  • trasowanie kabli w metalowych kanałach
  • trasowanie kabli ułożonych pod ziemią
  • trasowanie rur wodociągowych, kanalizacyjnych i grzewczych przy użyciu dodatkowych sond
