LKZ-2500 Pro

Lokalizator kabli i infrastruktur podziemnych

Podziemni detektywi

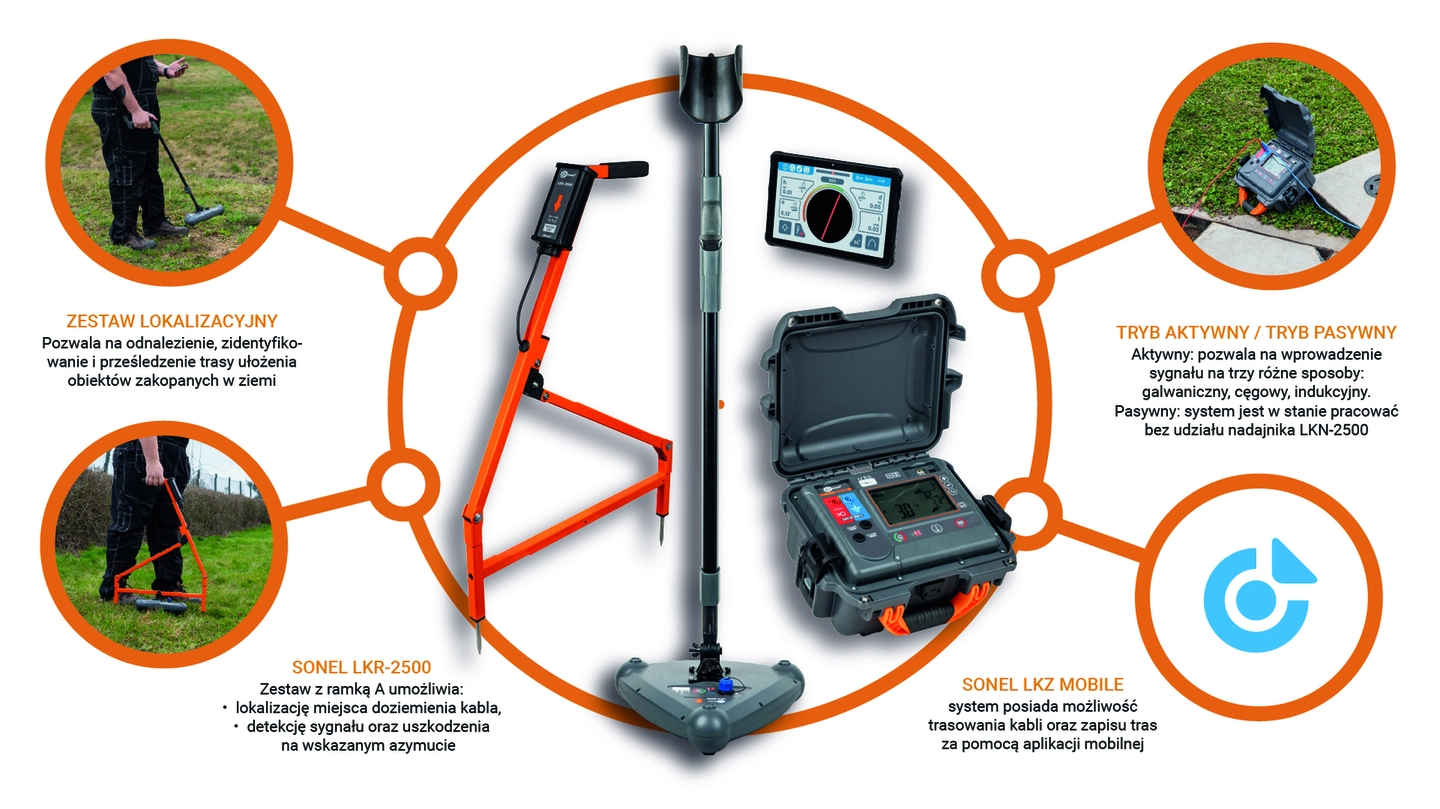

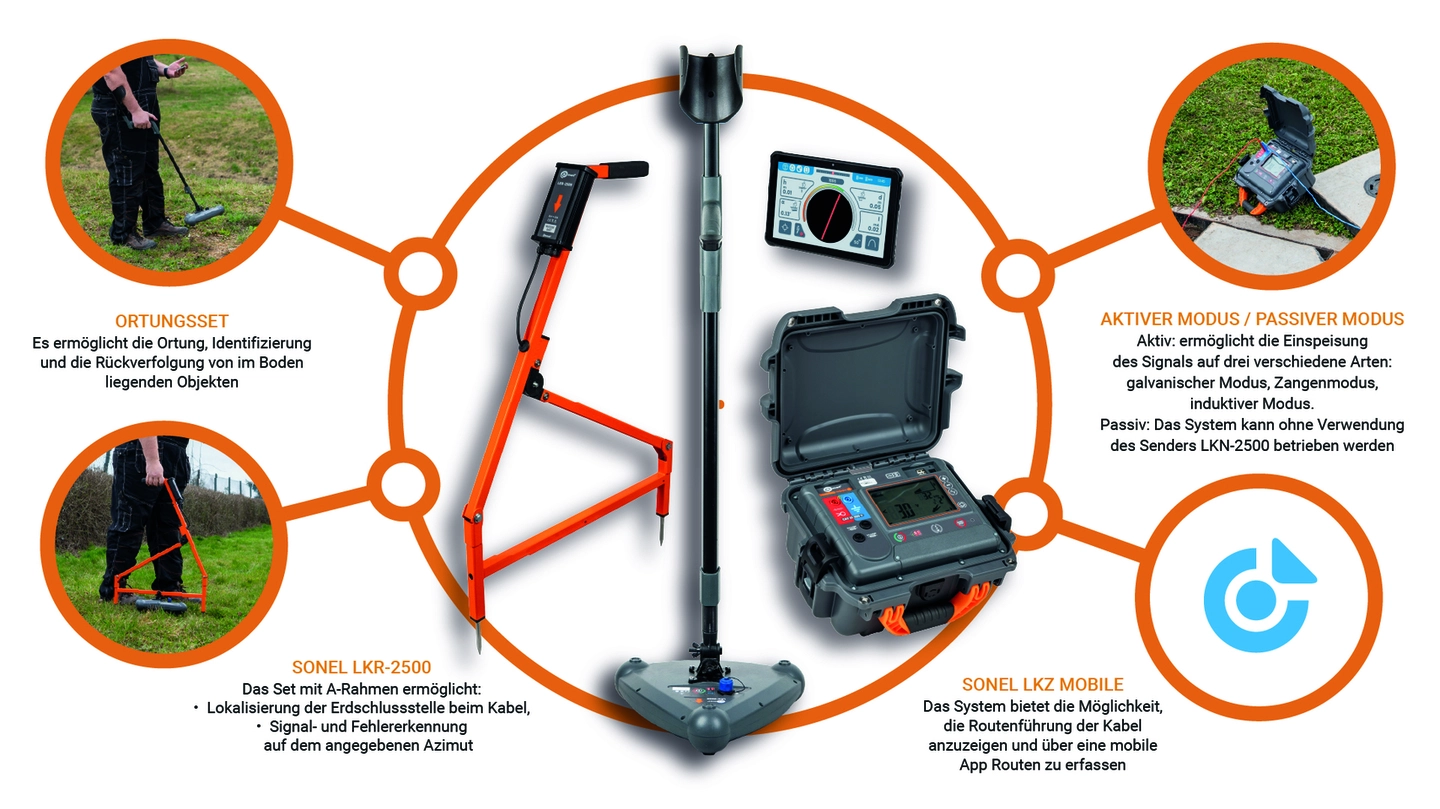

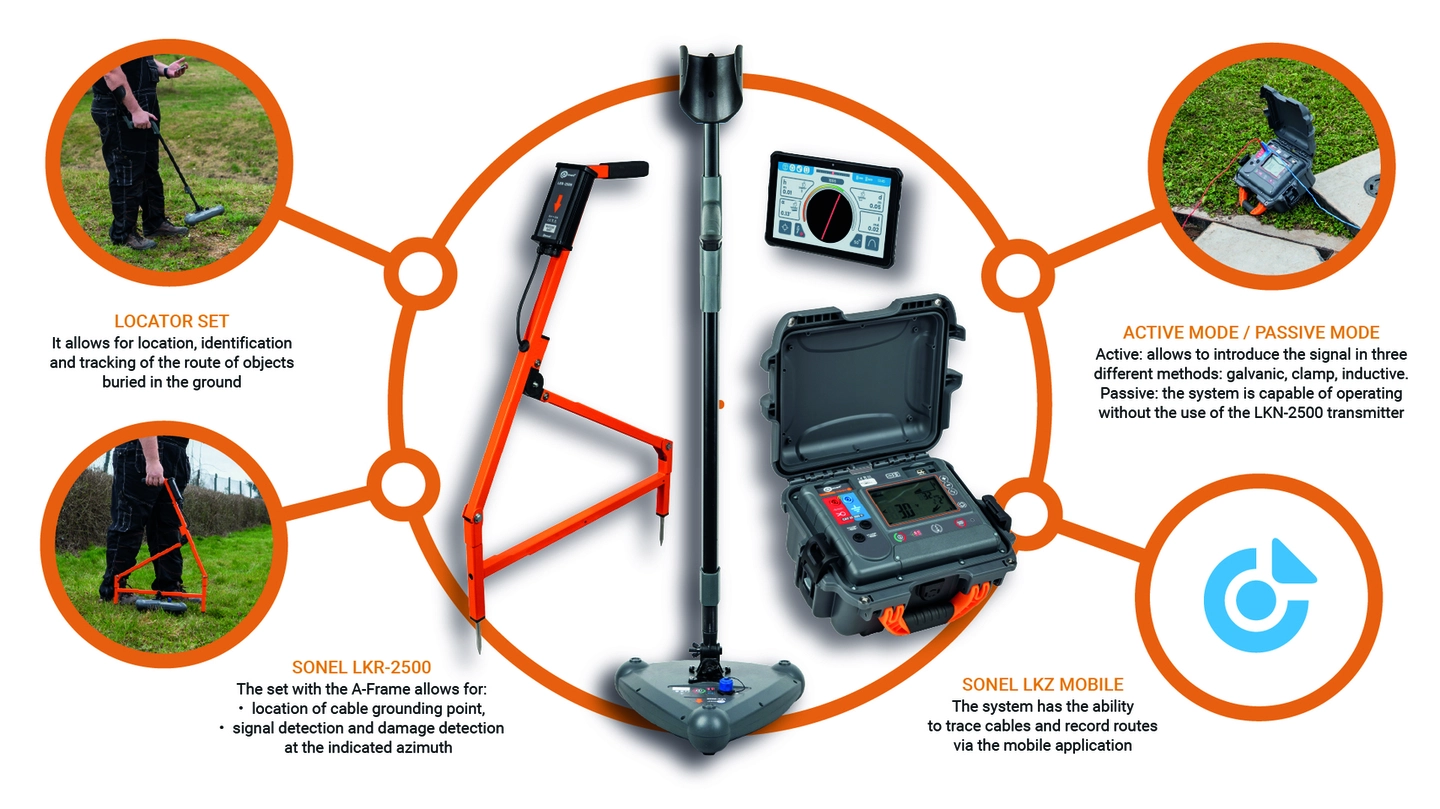

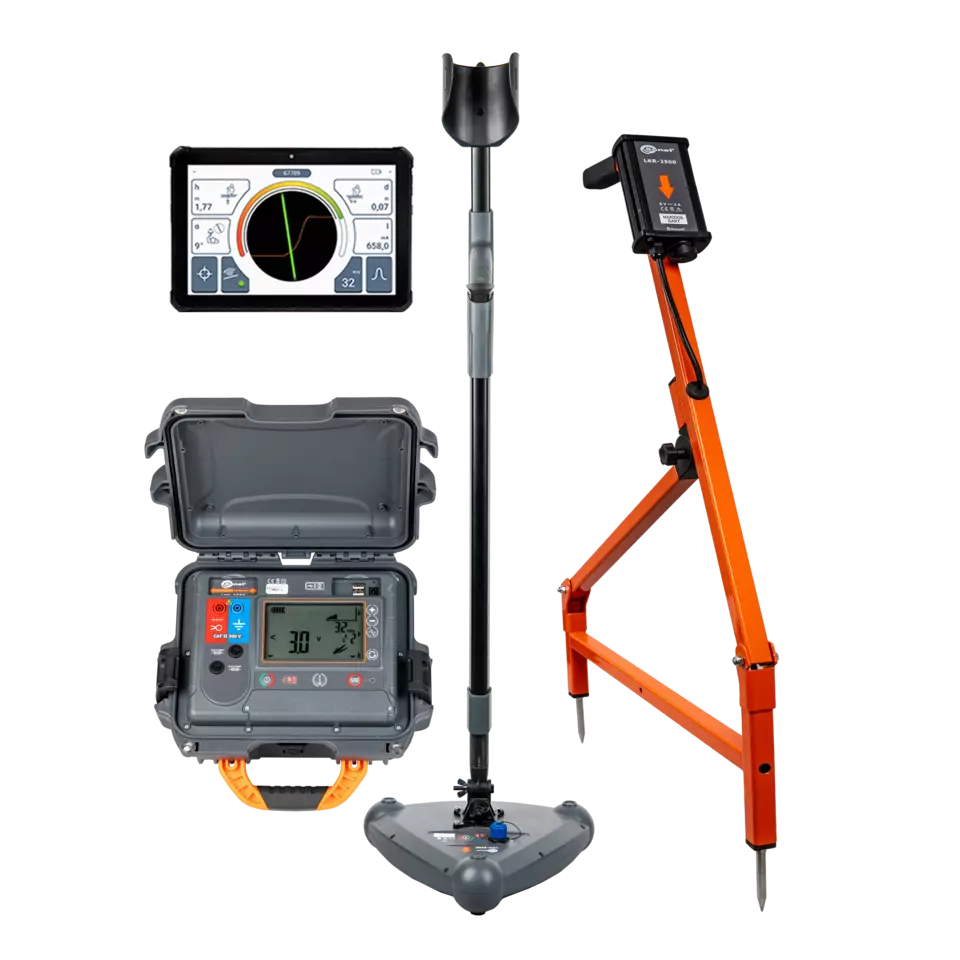

Zestaw lokalizacyjny LKZ składa się z nadajnika LKN i detektora LKD. Pozwala na odnalezienie, zidentyfikowanie i prześledzenie trasy ułożenia obiektów zakopanych w ziemi. Użytkownik będzie w stanie trasować:

• przewody i kable energetyczne, sterownicze, teleinformatyczne i telekomunikacyjne,
• podziemne elementy instalacji odgromowej, instalacje ochrony katodowej,
• instalacje wodne i kanalizacyjne,
• instalacje paliwowo-przesyłowe (gazociągi, rurociągi),
• instalacje grzewcze i rury preizolowane.

We współpracy z detektorem LKR (Ramką A) możliwa jest dodatkowo:

• lokalizacja miejsca doziemienia kabla,
• detekcja sygnału oraz uszkodzenia na wskazanym azymucie.

Zestawy serii LKZ są nieocenionym wsparciem przy pracach ziemnych w branżach energetycznych, instalacyjnych, budowlanych, kolejowych, telekomunikacyjnych, wodno-sanitarnych, ciepłowniczych, geodezyjnych i wielu innych.

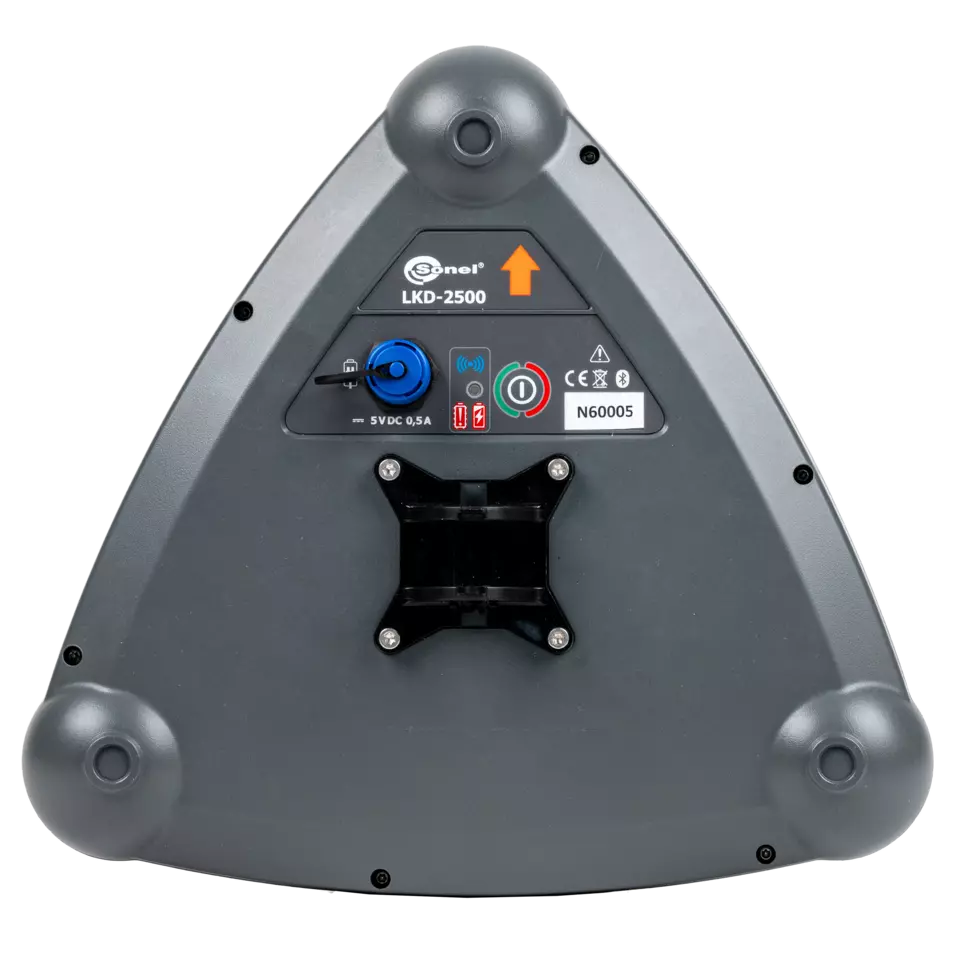

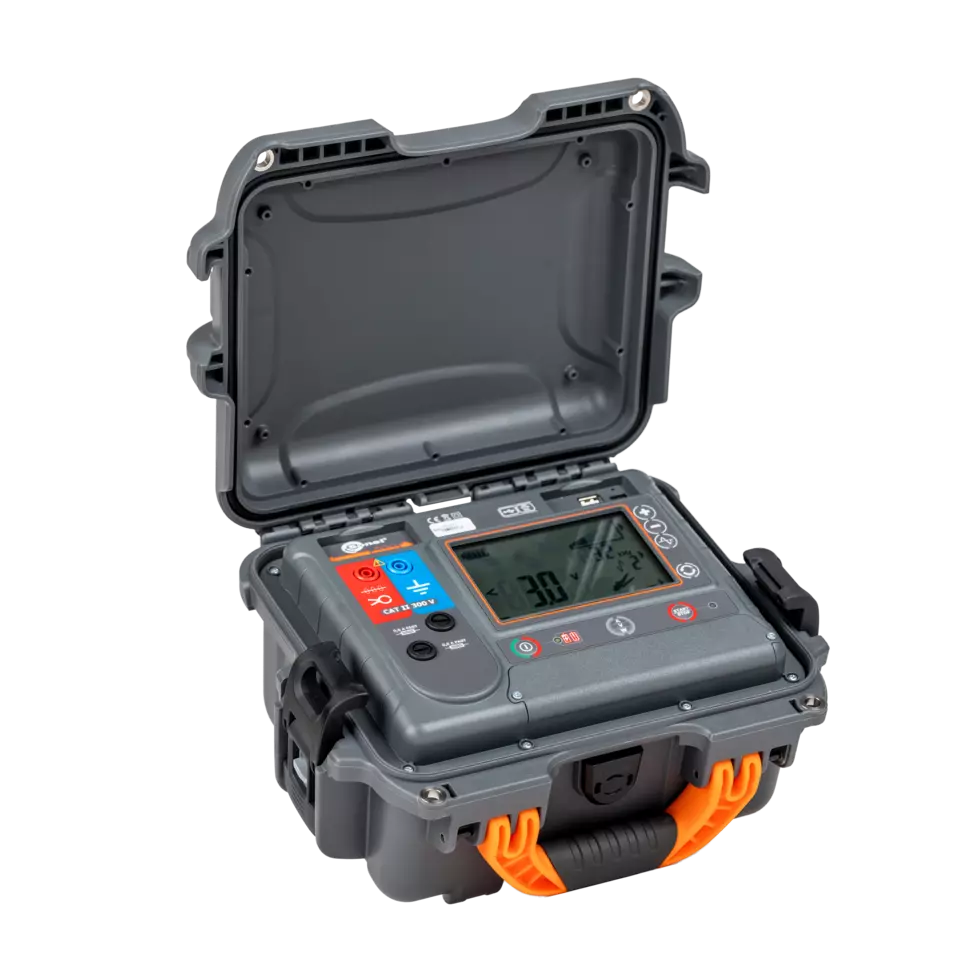

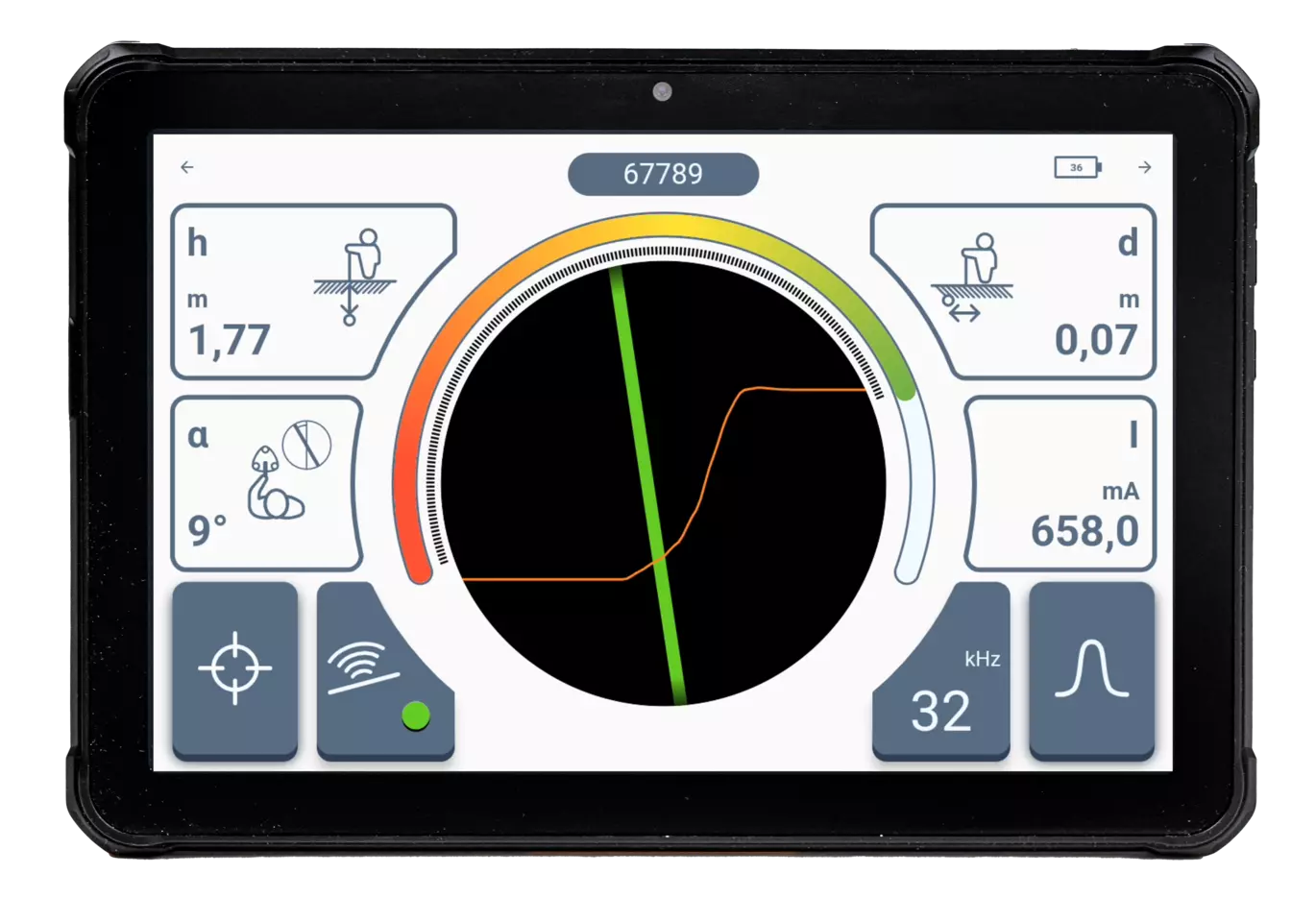

Nadajnik LKN-2500 służy do wprowadzania do trasowanego obiektu sygnału lokalizacyjnego. Detektor LKD-2500 umieszczony wzdłuż badanego obiektu wykrywa sygnał, a detektor LKR-2500 (Ramka A) umożliwia namierzenie doziemień występujących pod ziemią. Oba urządzenia informują o tym użytkownika poprzez aplikację mobilną Sonel LKZ Mobile. Ustalenie trasy obiektu i/lub miejsca uszkodzenia jest możliwe na podstawie obserwacji wskazań kompasu oraz poziomu wykrywanego sygnału.

System posiada możliwość trasowania kabli oraz zapisu tras i miejsc uszkodzeń za pomocą aplikacji mobilnej. Takowe pliki mogą być eksportowane oraz udostępniane innym użytkownikom – również tym, którzy nie posiadają urządzenia LKN-2500 / LKD-2500 / LKR-2500.

System jest w stanie pracować w trybie pasywnym (bez udziału nadajnika LKN-2500) oraz aktywnym (z udziałem nadajnika LKN-2500). Tryb aktywny pozwala na wprowadzenie sygnału na trzy różne sposoby:

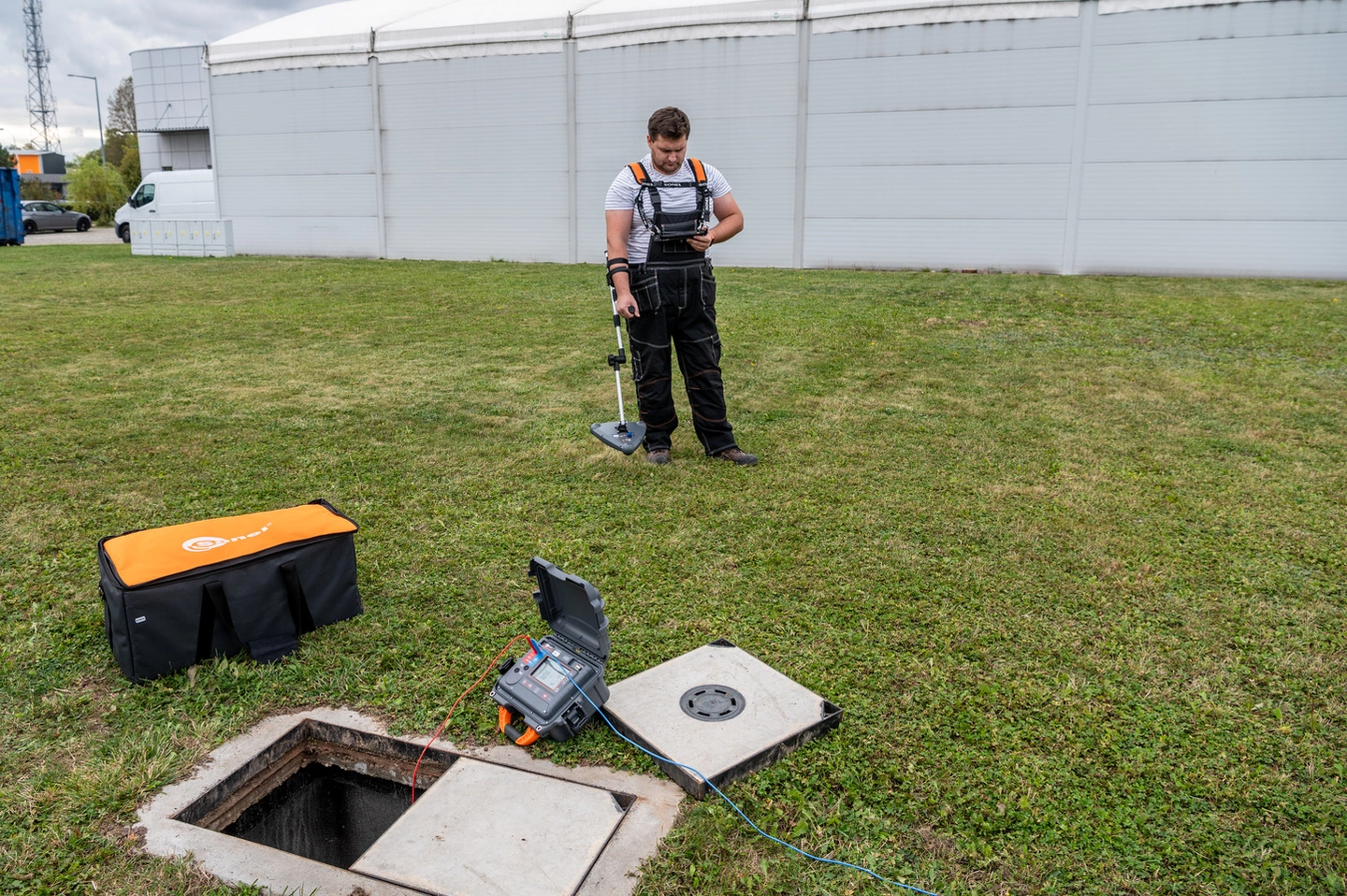

• galwaniczny – polega na wprowadzeniu do obiektu sygnału w sposób galwaniczny, za pomocą przewodów,
• cęgowy – polega na wprowadzeniu do obiektu sygnału w sposób indukcyjny, za pomocą cęgów,
• indukcyjny – polega na wprowadzeniu do obiektu sygnału w sposób indukcyjny, za pomocą wewnętrznej anteny przyrządu.
