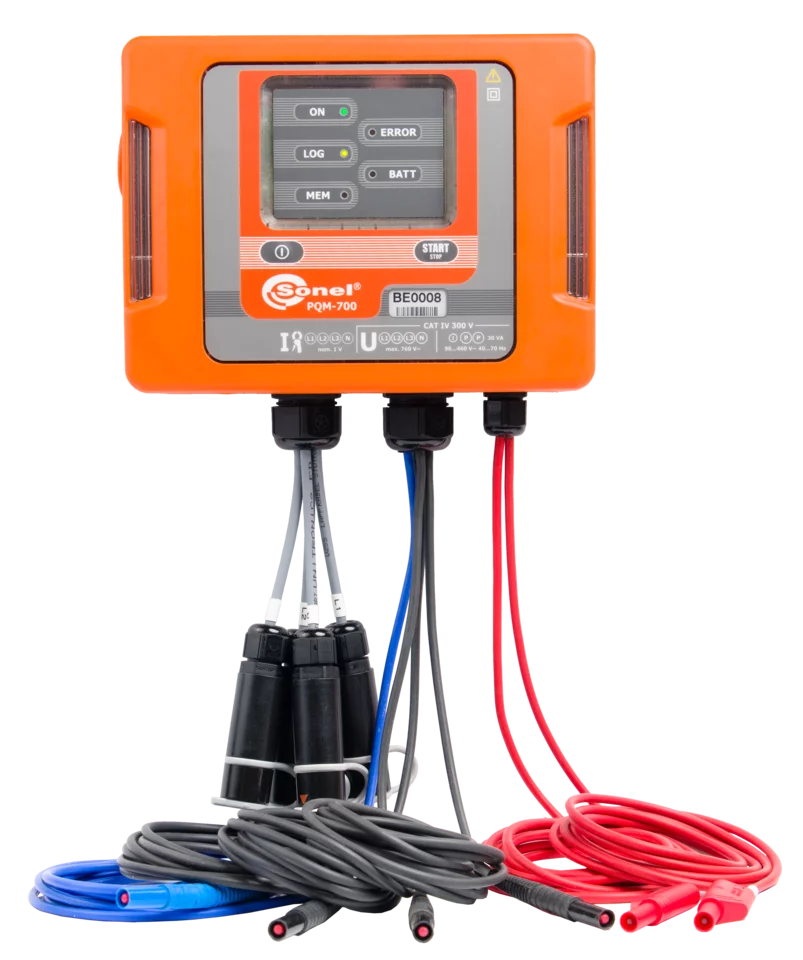

PQM-700

Analizator jakości zasilania

Indeks kat. WMPLPQM700

ean 5907624021556


Kategoria pomiarowa: CAT III 600 V, CAT IV 300 V

Stopień ochrony: IP 65

Transmisja danych: USB

5 625,00 zł

6 918,75 zł brutto

zostało niewiele sztuk

Czas realizacji: powyżej 5 dni

Akcesoria dodatkowe

C-4A

Cęgi pomiarowe (fi 52 mm) 1000 A AC

1 975,00 zł

2 429,25 zł brutto

dostępny

C-5A

Cęgi pomiarowe (fi 39 mm) 1000 A AC

1 485,00 zł

1 826,55 zł brutto

dostępny

C-6A

Cęgi pomiarowe (fi 20 mm) 10 A AC

1 605,00 zł

1 974,15 zł brutto

dostępny

C-7A

Cęgi pomiarowe (fi 24 mm) 100 A AC

1 220,00 zł

1 500,60 zł brutto

dostępny

F-1A

Cęgi elastyczne (fi 360 mm)

1 540,00 zł

1 894,20 zł brutto

dostępny

F-1A1

Cęgi elastyczne (fi 360 mm)

1 455,00 zł

1 789,65 zł brutto

dostępny

F-1A6

Cęgi elastyczne (fi 360 mm)

1 890,00 zł

2 324,70 zł brutto

dostępny

F-2A

Cęgi elastyczne (fi 235 mm)

1 110,00 zł

1 365,30 zł brutto

dostępny

F-2A1

Cęgi elastyczne (fi 235 mm)

1 050,00 zł

1 291,50 zł brutto

dostępny

F-2A6

Cęgi elastyczne (fi 235 mm)

1 300,00 zł

1 599,00 zł brutto

dostępny

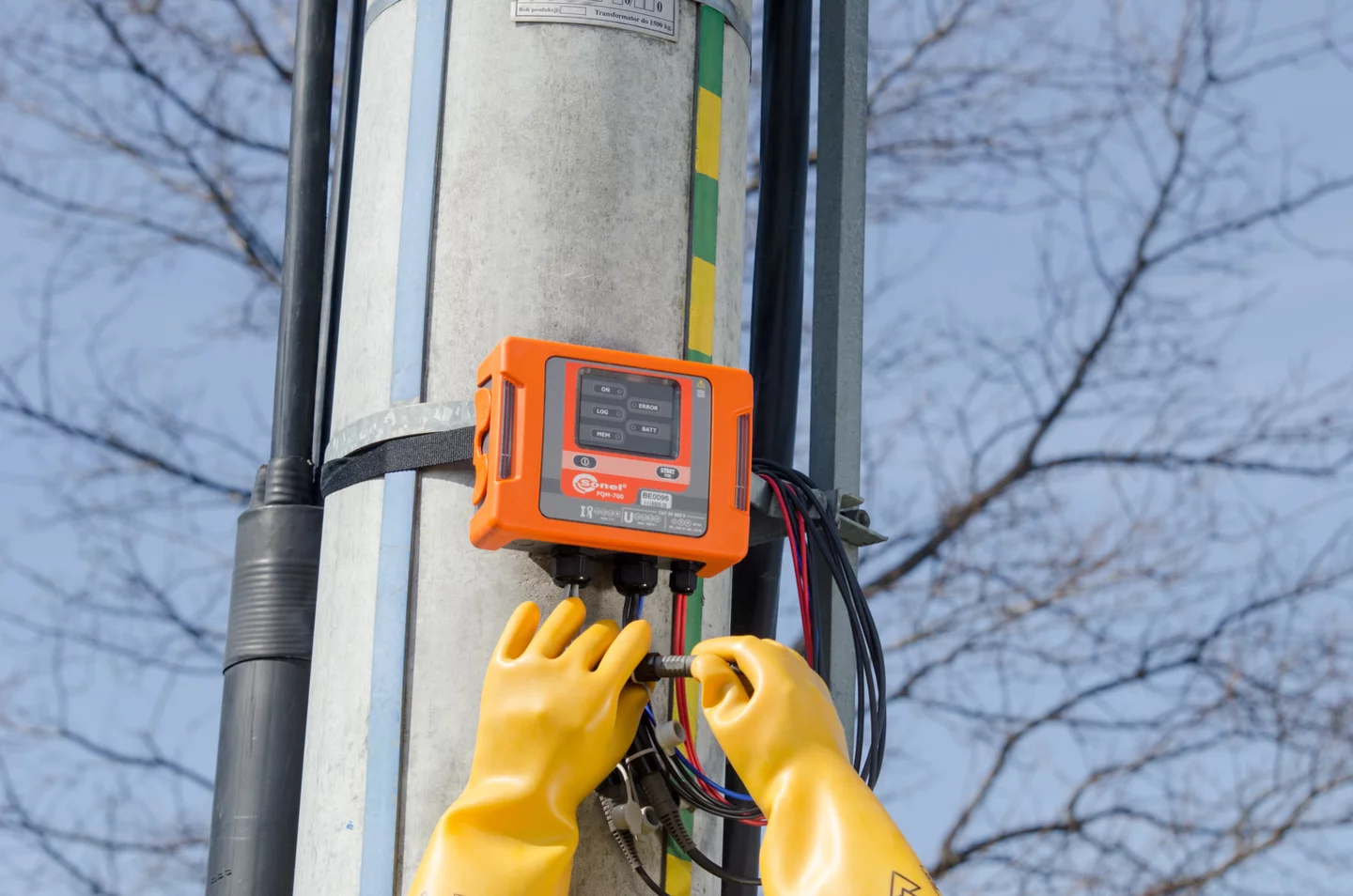

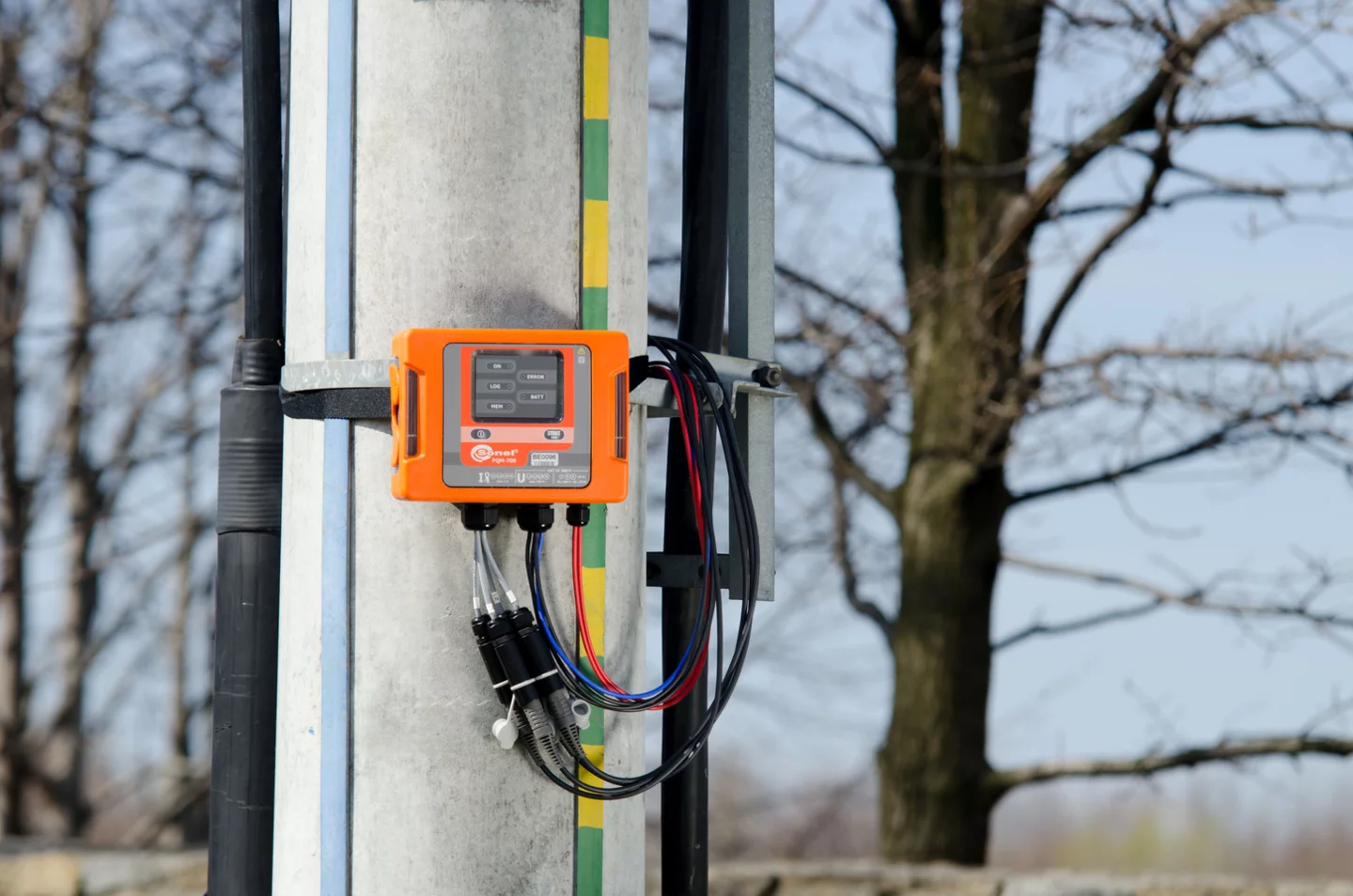

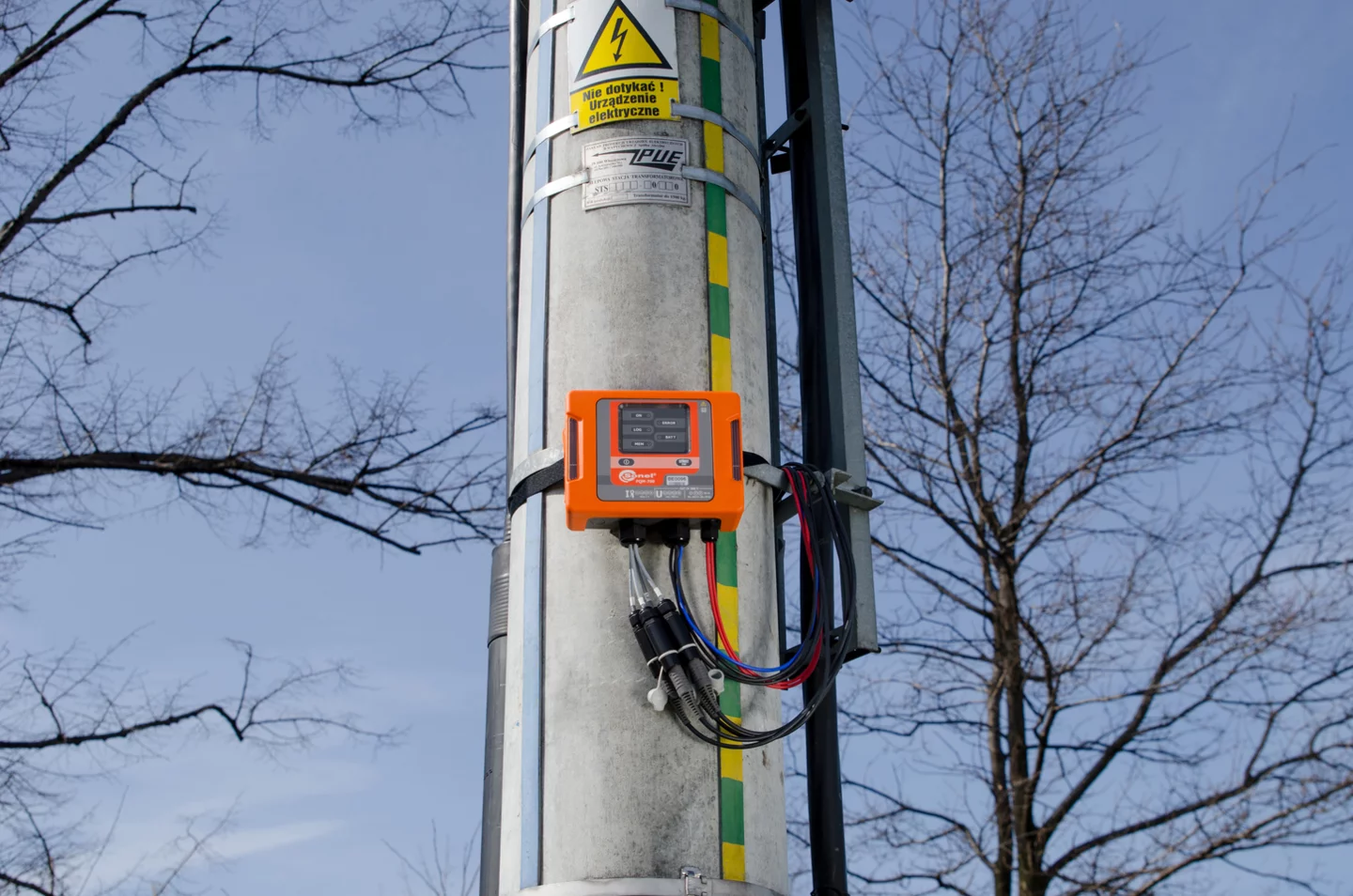

Rejestracja i diagnostyka w każdych warunkach

Odporny na każde warunki analizator jakości zasilania Sonel PQM-700 to skuteczne urządzenie do analizy i rejestracji parametrów sieci. Oparty na zaawansowanej technice analizator jakości zasilania Sonel PQM-700 wykazuje skuteczność przy pomiarach, analizie oraz rejestracji parametrów sieci energetycznych 50/60 Hz. Znajduje zastosowanie również przy kontroli jakość energii elektrycznej zgodnie z europejską normą EN 50160 oraz Rozporządzeniem Ministra Gospodarki z dnia 4 maja 2007 r. w sprawie szczegółowych warunków funkcjonowania systemu elektroenergetycznego. Rozbudowane możliwości pomiarowe tego urządzenia doceni szerokie grono użytkowników, którzy potrzebują przenośnego urządzenia do kontrolowania jakości energii elektrycznej. Sonel PQM-700 spełnia wymagające standardy normy IEC 61000 dla analizatorów klasy S, związanej z niepewnościami pomiarowymi oraz metodami pomiaru. Ten model miernika skierowany jest do tych użytkowników, którzy nie potrzebują analizatora klasy A, gdyż PQM-700 zapewnia wszechstronne pomiary parametrów jakości zasilania w klasie S zgodnie z normą IEC 61000-4-30.

Cechy

  • 4 wejścia prądowe, fizyczny pomiar prądu w przewodzie neutralnym.
  • Rejestracja do 1100 parametrów, rejestracja wartości średnich, maksymalnych, minimalnych i chwilowych.
  • Rejestracja na zgodność z polskim rozporządzeniem systemowym.
  • Wbudowana grzałka, możliwość stabilnej pracy w niskich temperaturach do -20ºC.
  • Wbudowany akumulator, autonomiczność miernika (min. 6 godzin).
  • Szczelność obudowy IP65, możliwość pracy w deszczu, śniegu, dużej wilgotności

Mierzone parametry

  • Napięcia L1, L2, L3, N (cztery wejścia pomiarowe) – wartości średnie, minimalne, maksymalne i chwilowe w zakresie do 760 V, możliwość współpracy z przekładnikami napięciowymi.
  • Prądy L1, L2, L3, N (cztery wejścia pomiarowe) – wartości średnie, minimalne, maksymalne i chwilowe, pomiar prądu w zakresie do 6 kA (w zależności od użytych cęgów prądowych), możliwość współpracy z przekładnikami prądowymi.
  • Współczynniki szczytu dla prądu (CFI) i napięcia (CFU).
  • Częstotliwość w zakresie 40 Hz – 70 Hz.
  • Moc czynna (P), bierna (Q), odkształceń (D), pozorna (S) wraz z określeniem charakteru mocy biernej (pojemnościowa, indukcyjna).
  • Obliczanie mocy biernej metodą Budeanu oraz IEEE 1459.
  • Energia czynna (EP), bierna (EQ), pozorna (ES).
  • Współczynnik mocy (Power Factor), cosφ, tgφ.
  • Harmoniczne do 40-tej w napięciu i prądzie.
  • Współczynnik zniekształceń harmonicznych THD dla prądu i napięcia.
  • Wskaźnik krótkookresowego (PST) oraz długookresowego (PLT) migotania światła.
  • Asymetria napięć (spełnione wymogi IEC 61000-4-30 klasa S) i prądów.
  • Rejestracja zdarzeń dla prądu i napięcia wraz z oscylogramami oraz wykresami RMS1/2 okresu.
  • Wszystkie parametry rejestrowane zgodnie z klasą S normy IEC 61000-4-30.

Obsługiwane typy sieci

  • O częstotliwości znamionowej 50/60 Hz
  • O napięciach znamionowych: 64/110 V;110/190 V; 115/200 V; 120/208 V 127/220 V; 133/230 V; 220/380 V; 230/400 V; 240/415 V; 254/440 V; 265/460 V; 277/480 V, 290/500 V, 400/690 V
  • Prądu stałego
  • O układzie:
    • jednofazowym
    • dwufazowym z przewodem neutralnym
    • trójfazowym – gwiazda z i bez przewodu neutralnego
    • trójfazowym – trójkąt
    • trójfazowym – gwiazda i trójkąt w układzie Arona
    • z przekładnikami napięciowymi i prądowymi

Możliwości

Analizator zapewnia wszechstronne pomiary parametrów jakości zasilania w klasie S zgodnie z normą IEC 61000-4-30, co stanowi gwarancję wysokiej dokładności wyników. Nawet gdy temperatura otoczenia sięga -20ºC, pomiary są rzetelne, a praca urządzenia stabilna – wszystko za sprawą wbudowanej grzałki.

Dzięki wewnętrznemu akumulatorowi analizator nie wyłącza się wraz z zanikiem napięcia, lecz podtrzymuje rejestrację – nawet do 6 godzin. Dane są rejestrowane na wymienną kartę pamięci o pojemności 2 GB. Można je odczytać przy użyciu łącza USB lub za pomocą zewnętrznego czytnika, a następnie przeanalizować w programie Sonel Analiza.

Prezentacja danych

Wszystkie zarejestrowane parametry – w tym wskazane zdarzenia – można w łatwy sposób odczytać za pomocą dedykowanego oprogramowania Sonel Analiza. Zaawansowane funkcje aplikacji pozwalają na zapoznanie się z zebranymi wynikami i ich zapis na twardym dysku komputera – w formie surowych danych lub raportów.

Sonel Analiza podlega nieustannym aktualizacjom i rozwojowi. To sprawia, że jej użytkownik nadąża za najnowszymi wymaganiami norm i standardów.

Obszary zastosowań

PQM-700 spełnia swoją rolę w przemyśle - u elektryków, w służbach utrzymania ruchu itp. - jako tani, wielofunkcyjny rejestrator parametrów obciążeń. Znajduje również zastosowanie u odbiorców i producentów energii odnawialnej (farmy wiatrowe, fotowoltaiczne), gdzie wymagana jest 4-kwadrantowa analiza zasilania.

SONEL ANALIZA

Program Sonel Analiza jest aplikacją niezbędną do pracy z analizatorami PQM. Oprogramowanie umożliwia:

  • konfigurację analizatora,
  • odczyt danych z rejestratora,
  • podgląd parametrów sieci w czasie rzeczywistym (z możliwością odczytu przez modem GSM),
  • kasowanie danych w analizatorze,
  • przedstawianie danych w formie tabel,
  • przedstawianie danych w formie wykresów,
  • analizowanie danych i generowanie raportów pod kątem normy PN-EN 50160, rozporządzenia systemowego i innych zdefiniowanych przez użytkownika warunków odniesienia - również dla mikroinstalacji PV do 50 kW, z podziałem dla stanów mocy czynnej P>0, P<0 i P=0 oraz z uwzględnieniem wykresów Q1=f(U1/Un) oraz cosφ=f(P/Pn),
  • niezależną obsługę wielu analizatorów,
  • aktualizację do nowszych wersji przez stronę WWW.

Program umożliwia odczyt wybranych parametrów oraz ich prezentację graficzną w czasie rzeczywistym. Parametry te mierzone są niezależnie od rejestracji zapisywanej do pamięci. Użytkownik może zobaczyć:

  • wykresy przebiegów napięcia i prądu (oscyloskop),
  • wykresy napięcia i prądu w czasie,
  • wykres wskazowy,
  • pomiary wielu parametrów,
  • harmoniczne i moce harmonicznych (szacowanie kierunku harmonicznych),
  • interharmoniczne.

Rejestracja i diagnostyka w każdych warunkach

Odporny na każde warunki analizator jakości zasilania Sonel PQM-700 to skuteczne urządzenie do analizy i rejestracji parametrów sieci. Oparty na zaawansowanej technice analizator jakości zasilania Sonel PQM-700 wykazuje skuteczność przy pomiarach, analizie oraz rejestracji parametrów sieci energetycznych 50/60 Hz. Znajduje zastosowanie również przy kontroli jakość energii elektrycznej zgodnie z europejską normą EN 50160 oraz Rozporządzeniem Ministra Gospodarki z dnia 4 maja 2007 r. w sprawie szczegółowych warunków funkcjonowania systemu elektroenergetycznego. Rozbudowane możliwości pomiarowe tego urządzenia doceni szerokie grono użytkowników, którzy potrzebują przenośnego urządzenia do kontrolowania jakości energii elektrycznej. Sonel PQM-700 spełnia wymagające standardy normy IEC 61000 dla analizatorów klasy S, związanej z niepewnościami pomiarowymi oraz metodami pomiaru. Ten model miernika skierowany jest do tych użytkowników, którzy nie potrzebują analizatora klasy A, gdyż PQM-700 zapewnia wszechstronne pomiary parametrów jakości zasilania w klasie S zgodnie z normą IEC 61000-4-30.

Cechy

  • 4 wejścia prądowe, fizyczny pomiar prądu w przewodzie neutralnym.
  • Rejestracja do 1100 parametrów, rejestracja wartości średnich, maksymalnych, minimalnych i chwilowych.
  • Rejestracja na zgodność z polskim rozporządzeniem systemowym.
  • Wbudowana grzałka, możliwość stabilnej pracy w niskich temperaturach do -20ºC.
  • Wbudowany akumulator, autonomiczność miernika (min. 6 godzin).
  • Szczelność obudowy IP65, możliwość pracy w deszczu, śniegu, dużej wilgotności

Mierzone parametry

  • Napięcia L1, L2, L3, N (cztery wejścia pomiarowe) – wartości średnie, minimalne, maksymalne i chwilowe w zakresie do 760 V, możliwość współpracy z przekładnikami napięciowymi.
  • Prądy L1, L2, L3, N (cztery wejścia pomiarowe) – wartości średnie, minimalne, maksymalne i chwilowe, pomiar prądu w zakresie do 6 kA (w zależności od użytych cęgów prądowych), możliwość współpracy z przekładnikami prądowymi.
  • Współczynniki szczytu dla prądu (CFI) i napięcia (CFU).
  • Częstotliwość w zakresie 40 Hz – 70 Hz.
  • Moc czynna (P), bierna (Q), odkształceń (D), pozorna (S) wraz z określeniem charakteru mocy biernej (pojemnościowa, indukcyjna).
  • Obliczanie mocy biernej metodą Budeanu oraz IEEE 1459.
  • Energia czynna (EP), bierna (EQ), pozorna (ES).
  • Współczynnik mocy (Power Factor), cosφ, tgφ.
  • Harmoniczne do 40-tej w napięciu i prądzie.
  • Współczynnik zniekształceń harmonicznych THD dla prądu i napięcia.
  • Wskaźnik krótkookresowego (PST) oraz długookresowego (PLT) migotania światła.
  • Asymetria napięć (spełnione wymogi IEC 61000-4-30 klasa S) i prądów.
  • Rejestracja zdarzeń dla prądu i napięcia wraz z oscylogramami oraz wykresami RMS1/2 okresu.
  • Wszystkie parametry rejestrowane zgodnie z klasą S normy IEC 61000-4-30.

Obsługiwane typy sieci

  • O częstotliwości znamionowej 50/60 Hz
  • O napięciach znamionowych: 64/110 V;110/190 V; 115/200 V; 120/208 V 127/220 V; 133/230 V; 220/380 V; 230/400 V; 240/415 V; 254/440 V; 265/460 V; 277/480 V, 290/500 V, 400/690 V
  • Prądu stałego
  • O układzie:
    • jednofazowym
    • dwufazowym z przewodem neutralnym
    • trójfazowym – gwiazda z i bez przewodu neutralnego
    • trójfazowym – trójkąt
    • trójfazowym – gwiazda i trójkąt w układzie Arona
    • z przekładnikami napięciowymi i prądowymi

Możliwości

Analizator zapewnia wszechstronne pomiary parametrów jakości zasilania w klasie S zgodnie z normą IEC 61000-4-30, co stanowi gwarancję wysokiej dokładności wyników. Nawet gdy temperatura otoczenia sięga -20ºC, pomiary są rzetelne, a praca urządzenia stabilna – wszystko za sprawą wbudowanej grzałki.

Dzięki wewnętrznemu akumulatorowi analizator nie wyłącza się wraz z zanikiem napięcia, lecz podtrzymuje rejestrację – nawet do 6 godzin. Dane są rejestrowane na wymienną kartę pamięci o pojemności 2 GB. Można je odczytać przy użyciu łącza USB lub za pomocą zewnętrznego czytnika, a następnie przeanalizować w programie Sonel Analiza.

Prezentacja danych

Wszystkie zarejestrowane parametry – w tym wskazane zdarzenia – można w łatwy sposób odczytać za pomocą dedykowanego oprogramowania Sonel Analiza. Zaawansowane funkcje aplikacji pozwalają na zapoznanie się z zebranymi wynikami i ich zapis na twardym dysku komputera – w formie surowych danych lub raportów.

Sonel Analiza podlega nieustannym aktualizacjom i rozwojowi. To sprawia, że jej użytkownik nadąża za najnowszymi wymaganiami norm i standardów.

Obszary zastosowań

PQM-700 spełnia swoją rolę w przemyśle - u elektryków, w służbach utrzymania ruchu itp. - jako tani, wielofunkcyjny rejestrator parametrów obciążeń. Znajduje również zastosowanie u odbiorców i producentów energii odnawialnej (farmy wiatrowe, fotowoltaiczne), gdzie wymagana jest 4-kwadrantowa analiza zasilania.

SONEL ANALIZA

Program Sonel Analiza jest aplikacją niezbędną do pracy z analizatorami PQM. Oprogramowanie umożliwia:

  • konfigurację analizatora,
  • odczyt danych z rejestratora,
  • podgląd parametrów sieci w czasie rzeczywistym (z możliwością odczytu przez modem GSM),
  • kasowanie danych w analizatorze,
  • przedstawianie danych w formie tabel,
  • przedstawianie danych w formie wykresów,
  • analizowanie danych i generowanie raportów pod kątem normy PN-EN 50160, rozporządzenia systemowego i innych zdefiniowanych przez użytkownika warunków odniesienia - również dla mikroinstalacji PV do 50 kW, z podziałem dla stanów mocy czynnej P>0, P<0 i P=0 oraz z uwzględnieniem wykresów Q1=f(U1/Un) oraz cosφ=f(P/Pn),
  • niezależną obsługę wielu analizatorów,
  • aktualizację do nowszych wersji przez stronę WWW.

Program umożliwia odczyt wybranych parametrów oraz ich prezentację graficzną w czasie rzeczywistym. Parametry te mierzone są niezależnie od rejestracji zapisywanej do pamięci. Użytkownik może zobaczyć:

  • wykresy przebiegów napięcia i prądu (oscyloskop),
  • wykresy napięcia i prądu w czasie,
  • wykres wskazowy,
  • pomiary wielu parametrów,
  • harmoniczne i moce harmonicznych (szacowanie kierunku harmonicznych),
  • interharmoniczne.
Akcesoria dodatkowe
C-4A

Cęgi pomiarowe (fi 52 mm) 1000 A AC

NR KAT. WACEGC4AOKR

dostępny

Czas realizacji: do 14 dni

1 975,00 zł

2 429,25 zł brutto

C-5A

Cęgi pomiarowe (fi 39 mm) 1000 A AC

NR KAT. WACEGC5AOKR

dostępny

Czas realizacji: do 14 dni

1 485,00 zł

1 826,55 zł brutto

C-6A

Cęgi pomiarowe (fi 20 mm) 10 A AC

NR KAT. WACEGC6AOKR

dostępny

Czas realizacji: do 14 dni

1 605,00 zł

1 974,15 zł brutto

C-7A

Cęgi pomiarowe (fi 24 mm) 100 A AC

NR KAT. WACEGC7AOKR

dostępny

Czas realizacji: do 14 dni

1 220,00 zł

1 500,60 zł brutto

F-1A

Cęgi elastyczne (fi 360 mm)

NR KAT. WACEGF1AOKR

dostępny

Czas realizacji: do 14 dni

1 540,00 zł

1 894,20 zł brutto

F-1A1

Cęgi elastyczne (fi 360 mm)

NR KAT. WACEGF1A1OKR

dostępny

Czas realizacji: do 14 dni

1 455,00 zł

1 789,65 zł brutto

F-1A6

Cęgi elastyczne (fi 360 mm)

NR KAT. WACEGF1A6OKR

dostępny

Czas realizacji: do 14 dni

1 890,00 zł

2 324,70 zł brutto

F-2A

Cęgi elastyczne (fi 235 mm)

NR KAT. WACEGF2AOKR

dostępny

Czas realizacji: do 14 dni

1 110,00 zł

1 365,30 zł brutto

F-2A1

Cęgi elastyczne (fi 235 mm)

NR KAT. WACEGF2A1OKR

dostępny

Czas realizacji: do 14 dni

1 050,00 zł

1 291,50 zł brutto

F-2A6

Cęgi elastyczne (fi 235 mm)

NR KAT. WACEGF2A6OKR

dostępny

Czas realizacji: do 14 dni

1 300,00 zł

1 599,00 zł brutto

Pliki do pobrania

  • PDF

    Sonel Analiza 4 insobs v4.6.0 PL.pdf
    Instrukcja obsługi programu Sonel Analiza 4 PL
  • PDF

    PQM-700 QuickStart v1.00 PL.pdf
    Instrukcja QuickStart PQM-700 PL
  • PDF

    PQM-700 QuickGuide v1.00 PL.pdf
    Instrukcja QuickGuide PQM-700 PL
  • PDF

    PQM-700 insobs v1.15.5 PL.pdf
    Instrukcja obsługi PQM-700 PL
  • PDF

    Akcesoria_do_Sonel_PQM_PL_v3.4.pdf
    Broszura akcesoria do PQM PL
  • PDF

    karta_kat_PQM-700_PL_v4.05.pdf
    Karta katalogowa PL
  • PDF

    DZ_PQM-700.pdf
    Deklaracja zgodności
