PAT-86

Miernik bezpieczeństwa sprzętu elektrycznego

Indeks kat. WMPLPAT86

ean 5907624029347


Kategoria pomiarowa: CAT II 300 V

Stopień ochrony: IP 67

Transmisja danych: LAN, USB, Wi-Fi

Wyświetlacz: dotykowy, graficzny, kolorowy, podświetlany

9 420,00 zł

11 586,60 zł brutto

dostępny

Czas realizacji: do 30 dni

Wartość:

9 420,00 zł

11 586,60 zł brutto

Akcesoria dodatkowe:

Sonel PAT Analiza

Program do urządzeń serii PAT

780,00 zł

959,40 zł brutto

dostępny

Adapter gniazd trójfazowych 16 A do PAT prz...

420,00 zł

516,60 zł brutto

dostępny

Adapter gniazd trójfazowych 16 A do PAT

130,00 zł

159,90 zł brutto

dostępny

Adapter gniazd trójfazowych 16 A do PAT prz...

420,00 zł

516,60 zł brutto

dostępny

Adapter gniazd trójfazowych 16A (4P) do PAT...

420,00 zł

516,60 zł brutto

dostępny

Adapter gniazd trójfazowych 32 A do PAT prz...

455,00 zł

559,65 zł brutto

zostało niewiele sztuk

Adapter gniazd przemysłowych 16 A do PAT

130,00 zł

159,90 zł brutto

dostępny

Adapter gniazd trójfazowych 32 A do PAT

140,00 zł

172,20 zł brutto

dostępny

Adapter gniazd trójfazowych 32 A do PAT prz...

455,00 zł

559,65 zł brutto

dostępny

Adapter gniazd trójfazowych 32A (4P) do PAT...

455,00 zł

559,65 zł brutto

dostępny

Adapter gniazd przemysłowych 32 A do PAT

140,00 zł

172,20 zł brutto

zostało niewiele sztuk

Adapter do testowania przewodów IEC

29,00 zł

35,67 zł brutto

zostało niewiele sztuk

Adapter przewod Schuko / IEC do testowania ...

69,00 zł

84,87 zł brutto

dostępny

Adapter do testowania prądów upływu

930,00 zł

1 143,90 zł brutto

dostępny

Adapter - czytnik kodów kreskowych 2D

1 075,00 zł

1 322,25 zł brutto

dostępny

D-2

Drukarka raportów/kodów SATO (USB)

2 155,00 zł

2 650,65 zł brutto

dostępny

D-3

Drukarka raportów/kodów Brother (Wi-Fi, USB...

815,00 zł

1 002,45 zł brutto

dostępny

C-3

Cęgi pomiarowe (fi 52 mm)

665,00 zł

817,95 zł brutto

dostępny

Sonda silnoprądowa 1 kV

89,00 zł

109,47 zł brutto

niedostępny

Zapytaj

Sonda ostrzowa czerwona 1 kV (gniazdo banan...

23,00 zł

28,29 zł brutto

dostępny

Sonda szczotkowa

245,00 zł

301,35 zł brutto

zostało niewiele sztuk

K-06

Krokodylek Kelvina 1 kV 25 A

110,00 zł

135,30 zł brutto

dostępny

Naklejki - taśma/papier do drukarki D-2 (SA...

135,00 zł

166,05 zł brutto

dostępny

Taśma barwiąca do drukarki D-2 (SATO)

36,00 zł

44,28 zł brutto

zostało niewiele sztuk

Naklejki - taśma/papier do drukarki D-3 (Br...

140,00 zł

172,20 zł brutto

dostępny

Zadbaj o bezpieczne użytkowanie urządzeń spawalniczych i urządzeń elektrycznych z miernikiem Sonel PAT-86

Do pomiarów kontrolnych spawarek oraz innych urządzeń elektrycznych znakomicie sprawdza się zaawansowany miernik Sonel PAT-86. Przyrząd pozwala zmierzyć parametry mające wpływ na bezpieczne użytkowanie sprzętu, takie jak: rezystancja przewodów ochronnych, rezystancja izolacji, ciągłość połączeń, prądy upływu, moc, wyłączniku RCD oraz PRCD. Model PAT-86 dedykowany jest zwłaszcza badaniu urządzeń spawalniczych według normy PN-EN 60974-4. Pozwala między innymi na kontrolę znamionowego napięcia urządzeń spawalniczych w stanie bez obciążenia, prądu upływu obwodu spawania oraz pierwotnego prądu upływu.

Miernik bezpieczeństwa sprzętu elektrycznego Sonel PAT-86 przyda się w tym obszarach, gdzie bezpieczeństwo nabiera szczególnego znaczenia. Niezawodny wszędzie tam, gdzie pojawia się konieczność skontrolowania spawarek, elektronarzędzi, urządzeń trójfazowych bądź sprzętu AGD.

Sonel PAT-86 charakteryzuje się bogatym pakietem funkcji, dzięki którym możliwy jest:

  • pomiar parametrów urządzeń spawalniczych, w tym: znamionowe napięcie urządzeń spawalniczych w stanie bez obciążenia, prąd upływu obwodu spawania, pierwotny prąd upływu,
  • pomiar rezystancji przewodu ochronnego,
  • pomiar napięcia szczątkowego,
  • pomiar rezystancji izolacji w trzech punktach,
  • pomiar zastępczego, różnicowego i dotykowego prądu upływu,
  • test funkcjonalny,
  • test wyłączników RCD oraz PRCD,

Dodatkowe funkcje miernika PAT-86:

  • intuicyjny interfejs użytkownika,
  • komunikacja z drukarką etykiet oraz skanerem kodów QR,
  • solidna obudowa o kompaktowych wymiarach

Możliwości miernika PAT-86

Szeroki zakres funkcji jakie zapewnia miernik bezpieczeństwa sprzętu elektrycznego Sonel PAT-86 pozwala w kompleksowy sposób sprawdzić badane urządzenia. Wykonywanie testów przebiega błyskawicznie dzięki wygodnemu ekranowi dotykowemu oraz sekcji autoprocedur. Przyrząd współpracuje z drukarką etykiet oraz skanerem QR, dzięki czemu ewidencjonowanie narzędzi staje się znacznie prostsze. Dostępny jest wydruk:

  • wstępnego raportu z pomiarów,
  • kodu QR, gdzie zapisane są informację na temat wykonanych badań oraz parametrów badanego urządzenia.

Opcjonalne wyposażenie w postaci skanera kodów QR pozwala odczytać dane i dodać je do pamięci miernika. Aby umożliwić sprawne działanie w każdych warunkach, miernik Sonel PAT-86 został wyposażony w wytrzymałą, a jednocześnie kompaktową obudowę, która chroni urządzenie zarówno w trakcie wykonywania pomiarów, jak i podczas transportu.

Pamięć o strukturze drzewiastej

Pamięć modelu Sonel PAT-86 posiada strukturę drzewiastą. Do każdego urządzenia poddanego badaniu można dołączyć jego opis, jak również lokalizację pomiarów, dane klienta oraz numer ewidencyjny.

Komunikacja i rozwiązania rozszerzające

Sonel PAT-86 umożliwia różne tryby transmisji wyników pomiarów – możliwe jest przesyłanie danych za pomocą USB, LAN oraz WiFi. Dodatkowo możliwy jest zapis danych na pamięci przenośnej pendrive. Wygodne zarządzanie zgromadzonymi danymi oraz wykonywanie raportów ( w kilku wersjach, w zależności od określonych potrzeb) zapewnia dedykowane oprogramowanie PAT Analiza. Istnieje również możliwość skorzystania z rozwiązania serwerowego PAT Serwer, który pozwala na pracę w różnych trybach:

  • płynne zarządzanie danymi,
  • przesyłanie online do serwera,
  • pracę w przeglądarce internetowej,
  • pracę w trybie zlecania zadań,
  • przechowywanie kopii danych na serwerze.



Zadbaj o bezpieczne użytkowanie urządzeń spawalniczych i urządzeń elektrycznych z miernikiem Sonel PAT-86

Do pomiarów kontrolnych spawarek oraz innych urządzeń elektrycznych znakomicie sprawdza się zaawansowany miernik Sonel PAT-86. Przyrząd pozwala zmierzyć parametry mające wpływ na bezpieczne użytkowanie sprzętu, takie jak: rezystancja przewodów ochronnych, rezystancja izolacji, ciągłość połączeń, prądy upływu, moc, wyłączniku RCD oraz PRCD. Model PAT-86 dedykowany jest zwłaszcza badaniu urządzeń spawalniczych według normy PN-EN 60974-4. Pozwala między innymi na kontrolę znamionowego napięcia urządzeń spawalniczych w stanie bez obciążenia, prądu upływu obwodu spawania oraz pierwotnego prądu upływu.

Miernik bezpieczeństwa sprzętu elektrycznego Sonel PAT-86 przyda się w tym obszarach, gdzie bezpieczeństwo nabiera szczególnego znaczenia. Niezawodny wszędzie tam, gdzie pojawia się konieczność skontrolowania spawarek, elektronarzędzi, urządzeń trójfazowych bądź sprzętu AGD.

Sonel PAT-86 charakteryzuje się bogatym pakietem funkcji, dzięki którym możliwy jest:

  • pomiar parametrów urządzeń spawalniczych, w tym: znamionowe napięcie urządzeń spawalniczych w stanie bez obciążenia, prąd upływu obwodu spawania, pierwotny prąd upływu,
  • pomiar rezystancji przewodu ochronnego,
  • pomiar napięcia szczątkowego,
  • pomiar rezystancji izolacji w trzech punktach,
  • pomiar zastępczego, różnicowego i dotykowego prądu upływu,
  • test funkcjonalny,
  • test wyłączników RCD oraz PRCD,

Dodatkowe funkcje miernika PAT-86:

  • intuicyjny interfejs użytkownika,
  • komunikacja z drukarką etykiet oraz skanerem kodów QR,
  • solidna obudowa o kompaktowych wymiarach

Możliwości miernika PAT-86

Szeroki zakres funkcji jakie zapewnia miernik bezpieczeństwa sprzętu elektrycznego Sonel PAT-86 pozwala w kompleksowy sposób sprawdzić badane urządzenia. Wykonywanie testów przebiega błyskawicznie dzięki wygodnemu ekranowi dotykowemu oraz sekcji autoprocedur. Przyrząd współpracuje z drukarką etykiet oraz skanerem QR, dzięki czemu ewidencjonowanie narzędzi staje się znacznie prostsze. Dostępny jest wydruk:

  • wstępnego raportu z pomiarów,
  • kodu QR, gdzie zapisane są informację na temat wykonanych badań oraz parametrów badanego urządzenia.

Opcjonalne wyposażenie w postaci skanera kodów QR pozwala odczytać dane i dodać je do pamięci miernika. Aby umożliwić sprawne działanie w każdych warunkach, miernik Sonel PAT-86 został wyposażony w wytrzymałą, a jednocześnie kompaktową obudowę, która chroni urządzenie zarówno w trakcie wykonywania pomiarów, jak i podczas transportu.

Pamięć o strukturze drzewiastej

Pamięć modelu Sonel PAT-86 posiada strukturę drzewiastą. Do każdego urządzenia poddanego badaniu można dołączyć jego opis, jak również lokalizację pomiarów, dane klienta oraz numer ewidencyjny.

Komunikacja i rozwiązania rozszerzające

Sonel PAT-86 umożliwia różne tryby transmisji wyników pomiarów – możliwe jest przesyłanie danych za pomocą USB, LAN oraz WiFi. Dodatkowo możliwy jest zapis danych na pamięci przenośnej pendrive. Wygodne zarządzanie zgromadzonymi danymi oraz wykonywanie raportów ( w kilku wersjach, w zależności od określonych potrzeb) zapewnia dedykowane oprogramowanie PAT Analiza. Istnieje również możliwość skorzystania z rozwiązania serwerowego PAT Serwer, który pozwala na pracę w różnych trybach:

  • płynne zarządzanie danymi,
  • przesyłanie online do serwera,
  • pracę w przeglądarce internetowej,
  • pracę w trybie zlecania zadań,
  • przechowywanie kopii danych na serwerze.



Funkcje pomiarowe Zakres Rozdzielczość Dokładność
Rezystancja przewodu PE
I = 200 mA / 10 A / 25 A
do 19,99 Ω

od 1 mΩ od ±(3% w.m. + 4 cyfry)
Rezystancja izolacji
UISO = 100 V / 250 V / 500 V / 1000 V
do 599,9 MΩ od 1 kΩ ±(5% w.m. + 8 cyfr)
Prąd (pomiar cęgami) do 24,9 A od 1 mA ±(5% w.m. + 5 cyfr)
Test optyczny
Badanie ciągłości przewodu PE
Pomiar rezystancji izolacji w trzech punktach
Test przewodu IEC
Test funkcjonalny
Moc pozorna S do 3,99 kVA od 1 VA ±(5% w.m. + 3 cyfry)
Moc czynna P do 3,99 kW od 1 W ±(5% w.m. + 3 cyfry)
Moc bierna Q do 3,99 kvar od 1 var ±(5% w.m. + 3 cyfry)
Współczynnik mocy PF do 1,00 0,01 ±(10% w.m. + 5 cyfr)
Pobór prądu przy pomiarze mocy do 15,99 A 0,01 A ±(2% w.m. + 3 cyfry)
THD napięcia i prądu do 99,9% 0,1% ±(5% w.m. + 5 cyfr)
Cosφ do 1,0 0,1 ±(5% w.m. + 5 cyfr)
Pomiar napięć spawarek
Napięcie URMS do 170,0 V 0,1 V ±(2,5% w.m. + 5 cyfr)
Napięcie szczytowe DC i AC do 240,0 V 0,1 V ±(2,5% w.m. + 5 cyfr)
Napięcie U0 do 240,0 V 0,1 V ±(2,5% w.m. + 5 cyfr)
Pomiar prądów upływu
Prąd upływu obwodu spawania IL do 14,99 mA 0,01 mA ±(5% w.m. + 2 cyfry)
Prąd upływu obwodu pierwotnego spawarki IP do 14,99 mA 0,01 mA ±(5% w.m. + 5 cyfry)
Prąd upływu PE i różnicowy prądu upływu do 19,9 mA 0,01 mA ±(5% w.m. + 2 cyfry)
Zastępczy prąd upływu do 19,9 mA 0,01 mA ±(5% w.m. + 2 cyfry)
Dotykowy prąd upływu do 4,999 mA 0,001 mA ±(5% w.m. + 3 cyfry)
Badania wyłączników RCD i PRCD
Pomiar parametrów RCD wg IEC 61557 do 300 ms 1 ms ±(2% w.m. + 2 cyfry)
Pomiar prądu zadziałania RCD IA dla prądu różnicowego sinusoidalnego (typ AC) do 30 mA 0,1 mA ±5% IΔn
Pomiar parametrów sieci
Napięcie do 265,0 V 0,1 V ±(2% w.m. + 2 cyfry)
Częstotliwość do 55,0 Hz 0,1 Hz ±(2% w.m. + 2 cyfry)

„w.m.” – wartość mierzona

Parametr Wartość
Waga miernika (kg) 5.24
Waga opakowania (kg) 7.72
Szerokość opakowania (cm) 31
Wysokość opakowania (cm) 35
Długość opakowania (cm) 29
Akcesoria dołączone do miernika

Przewód 1,5m dwużyłowy zakończony wtykami banankowymi

NR KAT. WAPRZ1X5DZBB

1 szt.

Przewód 1,8 m pomarańczowy zakończony krokodylem (10 / 25 A)

NR KAT. WAPRZ1X8ORKS

1 szt.

Przewód 2,1 m dwużyłowy (wtyk IEC C13 / bananki)

NR KAT. WAPRZ2X1DZIECB

1 szt.

K-02

Krokodylek czerwony 1 kV 20 A

NR KAT. WAKRORE20K02

1 szt.

K-02

Krokodylek niebieski 1 kV 20 A

NR KAT. WAKROBU20K02

1 szt.

Bezpiecznik 5 X 20 mm, 16 A

NR KAT. WAPOZB16PAT

2 szt.

Przewód do zasilania 230 V (wtyk IEC C19)

NR KAT. WAPRZZAS1

1 szt.

L-11

Futerał

NR KAT. WAFUTL11

1 szt.

Przewód USB

NR KAT. WAPRZUSB

1 szt.

Akcesoria dodatkowe
Sonel PAT Analiza

Program do urządzeń serii PAT

NR KAT. WAPROSONPAT3

dostępny

Czas realizacji: 24h

780,00 zł

959,40 zł brutto

Adapter gniazd trójfazowych 16 A do PAT przełączany IEC

NR KAT. WAADAPAT16PRIEC

dostępny

Czas realizacji: 24h

420,00 zł

516,60 zł brutto

Adapter gniazd trójfazowych 16 A do PAT

NR KAT. WAADAPAT16P

dostępny

Czas realizacji: 24h

130,00 zł

159,90 zł brutto

Adapter gniazd trójfazowych 16 A do PAT przełączany

NR KAT. WAADAPAT16PR

dostępny

Czas realizacji: 24h

420,00 zł

516,60 zł brutto

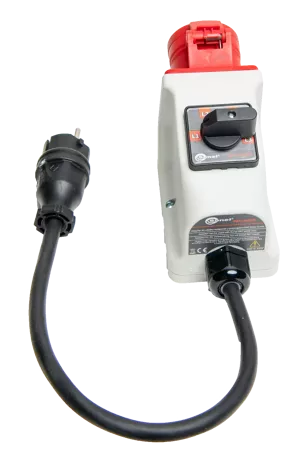

Adapter gniazd trójfazowych 16A (4P) do PAT przełączany
