Diagnóstico completo de la estación de carga con un solo instrumento

El analizador multifuncional EVSE-100 es un dispositivo dedicado al diagnóstico de estaciones y cables de carga de vehículos eléctricos. Utilizando un solo dispositivo, realizaremos una serie completa de pruebas sobre estos objetos, finalizando con la generación de un informe profesional. Al simular adecuadamente los circuitos CP y PP, el medidor puede introducir la estación en varios estados operativos. Gracias a esto, podemos verificar la corrección del sistema de control y realizar mediciones en el campo de la protección contra incendios. Podemos completar el control funcional y de seguridad simulando errores en el lado de la alimentación, es decir, la estación de carga (ICCB), y en el lado de carga del vehículo (circuito CP).

Sonel MeasureEffect™

El medidor forma parte de la plataforma Sonel MeasureEffect™. Es un sistema integral que permite realizar mediciones, almacenar y administrar datos, y también proporciona un control multinivel sobre los instrumentos.

Aplicaciones

El medidor permite realizar el diagnóstico de:

estaciones de carga de vehículos eléctricos AC con conector tipo 2 con toma fija o cable de carga (monofásico y trifásico),
estaciones de carga portátiles para vehículos eléctricos con conector tipo 2 (monofásico y trifásico),
cables de carga.

Funciones básicas del instrumento

Simulación de parámetros de cables PP:
- circuito abierto,
- 13 A, 20 A, 32 A, 63 A, 80 A.
Simulación de comunicación de CP:
- estado A – vehículo no conectado
- estado B – vehículo conectado, no cargando,
- estado C – vehículo conectado, carga sin ventilación.
- estado D – vehículo conectado, carga con ventilación.
Mediciones de protección:
- medición del bucle de cortocircuito Z,
- medición de parámetros de los interruptores RCD (AC, A, B, 6 mA DC),
- medición de la resistencia de aislamiento R_ISO,
- medición R_CONT,
- comprobación del orden de fases,
- medición de la resistencia de la resistor de codificación R_C,
- mediciones de puesta a tierra de R_E.
Análisis EVSE – diagnóstico:
- tensión CP+, CP-,
- frecuencia f (PWM),
- relleno de señal D (PWM),
- corriente máxima de carga I_MAX,
- gráfico CP+, CP-, f, D, I_MAX,
- tiempo de desconexión t_off,
- tiempo de conexión t_on.
Análisis EVSE – simulación de errores (ICCB, EVCS):
- CPsh – cortocircuito de CP a PE,
- Dsh – cortocircuito de diodo,
- PEop – interrupción en el conductor PE.
Análisis EVSE – simulación de errores (ICCB):
- L1op – interrupción en el conductor de fase L1,
- L2op –interrupción en el conductor de fase L2,
- L3op – interrupción en el conductor de fase L3,
- Nop – interrupción en el conductor N,
- PEop – interrupción en el conductor PE,
- L↔PE – cambio de fase L de PE,
- U_EXT(PE) – tensión en el circuito PE.
Análisis EVSE – tiempo de transición de estados.

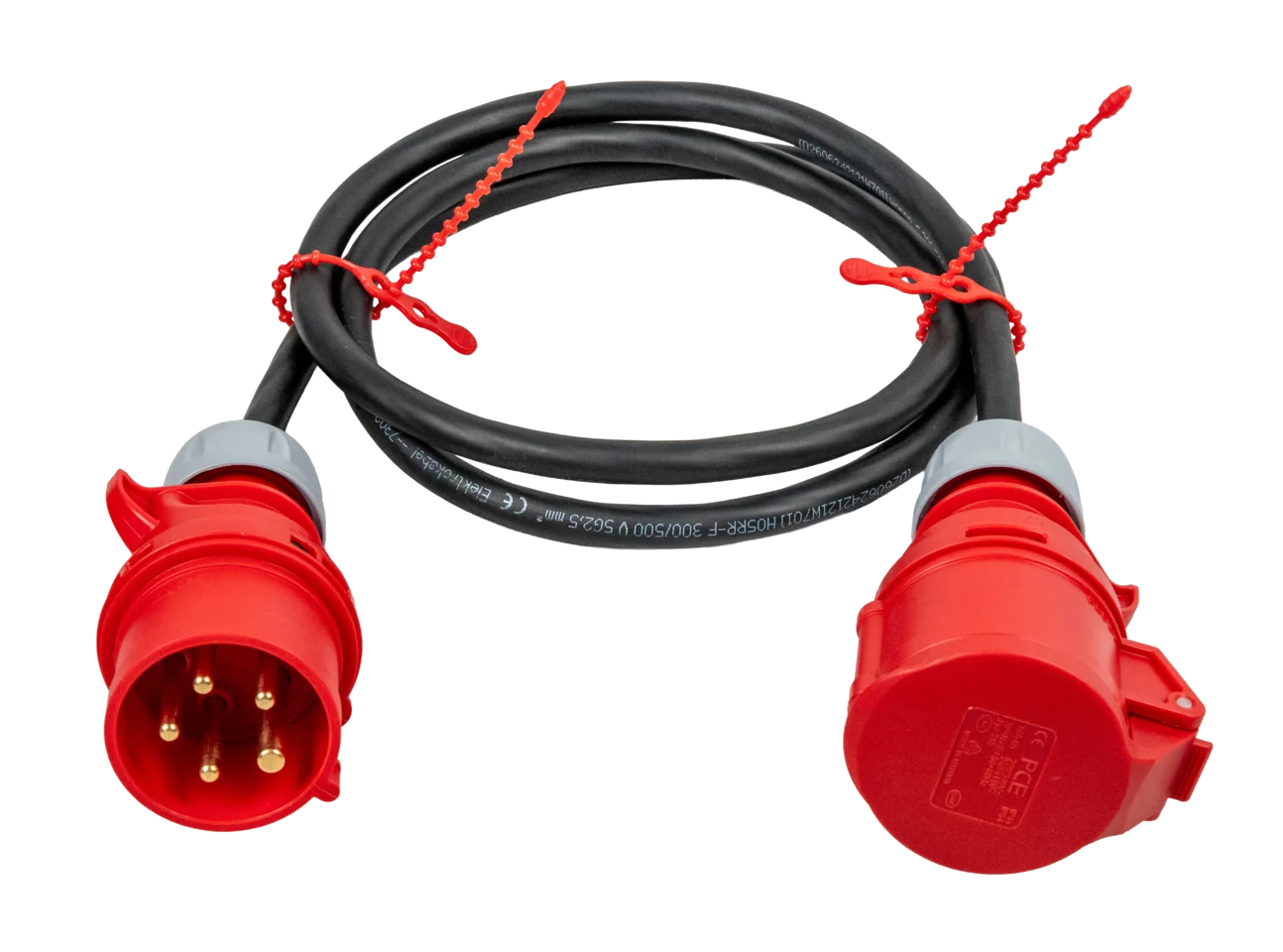

Przewód do zasilania trójfazowego (gniazdo 16 A 5P)
