Registro y diagnóstico en todas las condiciones

El analizador de calidad de energía Sonel PQM-700, resistente a todas las condiciones, es un dispositivo eficaz para analizar y registrar parámetros de la red. El analizador de calidad de energía Sonel PQM-700, basado en tecnología avanzada, es eficaz para medir, analizar y registrar los parámetros de redes de energía de 50/60 Hz. También se utiliza para controlar la calidad de la energía eléctrica de acuerdo con la norma europea EN 50160 y el Reglamento del Ministerio de Asuntos Económicos de 4 de mayo de 2007 relativo a las condiciones detalladas para el funcionamiento del sistema eléctrico. Las amplias posibilidades de medición de este dispositivo serán apreciadas por muchos usuarios que necesitan un dispositivo portátil para controlar la calidad de la electricidad. Sonel PQM-700 cumple con los exigentes estándares de la norma IEC 61000 para analizadores de clase S relacionados con las incertidumbres de medición y los métodos de medición. Este modelo de medidor está dirigido a aquellos usuarios que no necesitan un analizador de clase A, ya que el PQM-700 proporciona mediciones integrales de los parámetros de calidad de energía de la clase S, de acuerdo con la norma IEC 61000-4-30.

Características

4 entradas de corriente, medición física de corriente en el conductor neutro.
Registro de hasta 1100 parámetros, incluidos valores promedio, máximo, mínimo e instantáneo.
Calefactor incorporado, funcionamiento estable a bajas temperaturas hasta -20ºC.
Batería recargable interna, autonomía del medidor (min. 6 horas).
Protección de ingreso IP65, posibilidad de trabajo en lluvia, nieve y alta humedad.

Parámetros medidos

Tensiones L1, L2, L3, N (4 entradas) – valores promedios, mínimos, máximos e instantáneos, rango hasta 760 V, posibilidad de trabajar con transformadores de tensión.
Corrientes L1, L2, L3, N (4 entradas) – valores promedios, mínimos, máximos e instantáneos, medición de corriente con rango hasta 6 kA (depende de la pinza usada*), posibilidad de trabajar con transformadores de corriente.
Factor de cresta para corriente (CFI) y tensión (CFU).
Frecuencia en el rango de 40 Hz a 70 Hz.
Potencia activa (P), reactiva (Q), de distorsión (D) y aparente (S) y determinación del carácter de la potencia reactiva (capacitiva, inductiva).
Registro de potencia: método de Budeanu, IEEE 1459.
Energía activa (E_P), reactiva (E_Q) y aparente (E_S).
Factor de potencia (Power Factor) cosφ, tgφ.
Armónicos hasta 40° en tensión y corriente.
Distorsión total de armónicos THD para tensión y corriente.
Índice de severidad de flicker de corta (P_ST) y de larga duración (P_LT).
Asimetría de tensiones (IEC 61000-4-30 clase S) y corrientes.
Detección de eventos en tiempo real incluyendo el registro de las formas de onda y gráficos de medio período RMS.
Todos los parámetros se registran conforme con la clase S de acuerdo con la norma IEC 61000-4-30.

*Las pinzas de corriente son accesorios opcionales y deben adquirirse por separado

Amplia gama de redes para analizar

Con frecuencia nominal de 50/60 Hz
Con tensiones nominales: 64/110 V;110/190 V; 115/200 V; 120/208 V 127/220 V; 133/230 V; 220/380 V; 230/400 V; 240/415 V; 254/440 V; 265/460 V; 277/480 V, 290/500 V, 400/690 V
De corriente continua
Sistema:
- monofásico
- de fase dividida con un conductor neutro
- trifásico – ESTRELLA con y sin conductor neutro
- trifásico – DELTA
- trifásico – ESTRELLA sin conductor neutro (Aron)
- trifásico – DELTA (Aron)
- con transductores de voltaje y corriente

Capacidades

El analizador proporciona mediciones completas de los parámetros de calidad de energía en clase S, de acuerdo con IEC 61000-4-30, que garantiza una alta precisión de los resultados. Incluso cuando la temperatura alcanza los -20ºC, las mediciones son confiables y el funcionamiento del dispositivo es estable, todo gracias a la función del calentador incorporado.

Gracias a la batería interna, el analizador no se apaga después de una falla de energía, pero mantiene la grabación, hasta 6 horas. Los datos se registran en una tarjeta de memoria extraíble 2 GB. Los registros se pueden descargar usando una conexión USB o usando un lector externo. Luego se pueden analizar en el software gratuito Sonel Analysis.

Muestra de datos

Todos los parámetros grabados, incluidos los eventos indicados, se pueden leer fácilmente utilizando el software exclusivo Sonel Analysis. Las características avanzadas de la aplicación le permite ver los resultados recopilados y guardarlos en el disco duro de la computadora: en forma de datos sin formato o informes.

El programa Sonel Analysis se actualiza y desarrolla constantemente. Esto significa que el usuario se mantendrá al día con los últimos requisitos de normas y estándares.

Aplicaciones

PQM-700 cumple su función en la industria: en manos de electricistas, servicios de mantenimiento etc. – como un registrador de parámetros de carga económico y multifuncional. También es usado por consumidores y productores de energía renovable (parques eólicos, parques solares), donde se requiere un análisis de potencia de 4 cuadrantes.

SONEL ANALYSIS

El programa Sonel Analysis es una aplicación imprescindible para el trabajo con analizadores PQM. En función del instrumento de acoplamiento utilizado, el programa permite:

la configuración de analizador,
lectura de datos del analizador,
la visualización de los parámetros de la red en tiempo real (con posibilidad de lectura a través de un modem GSM,
el borrado de datos en el analizador,
la presentación de datos en forma de tabla,
la presentación de datos en forma de diagramas,
el análisis de datos y la generación de informes de acuerdo con la norma IEC 50160 y otras condiciones de referencia definidas por el usuario - también para microinstalaciones fotovoltaicas de hasta 50 kW, con división para los estados de la potencia activa P>0, P<0 y P=0 y teniendo en cuanta los gráficos Q₁=f(U₁/U_n) y cosφ=f(P/P_n),
el servicio independiente de varios analizadores,
la actualización a nuevas versiones (a través del programa o a través de la página web).

El programa permite la lectura de los parámetros seleccionados y su presentación gráfica en tiempo real. Estos parámetros son medidos independientemente del registro guardado en la tarjeta de memoria. El usuario puede ver:

diagrama de los recorridos de la tensión y la intensidad (osciloscopio),
diagramas de tensión e intensidad,
diagrama de fasores,
medición de varios parámetros,
armónicos y potencias de los armónicos (estimación de la direccionalidad de armónicos),
interarmónicos.

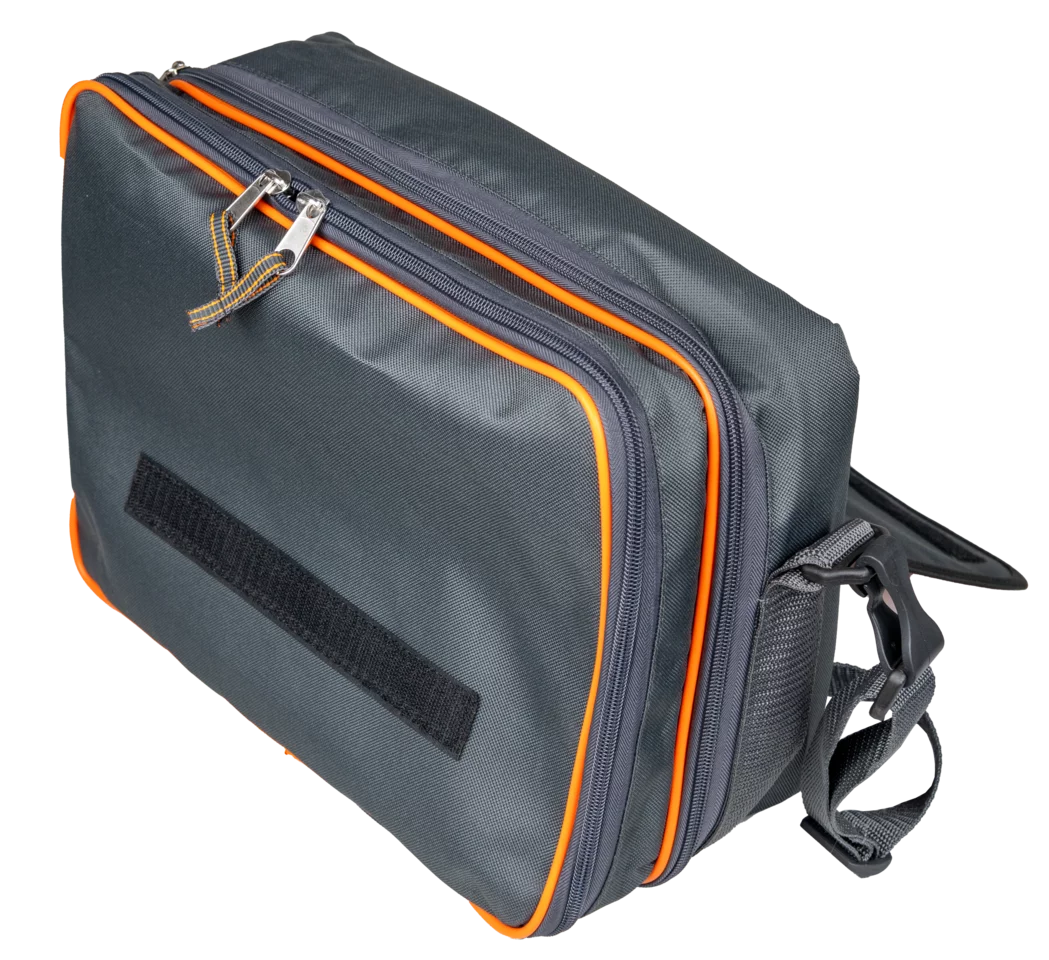

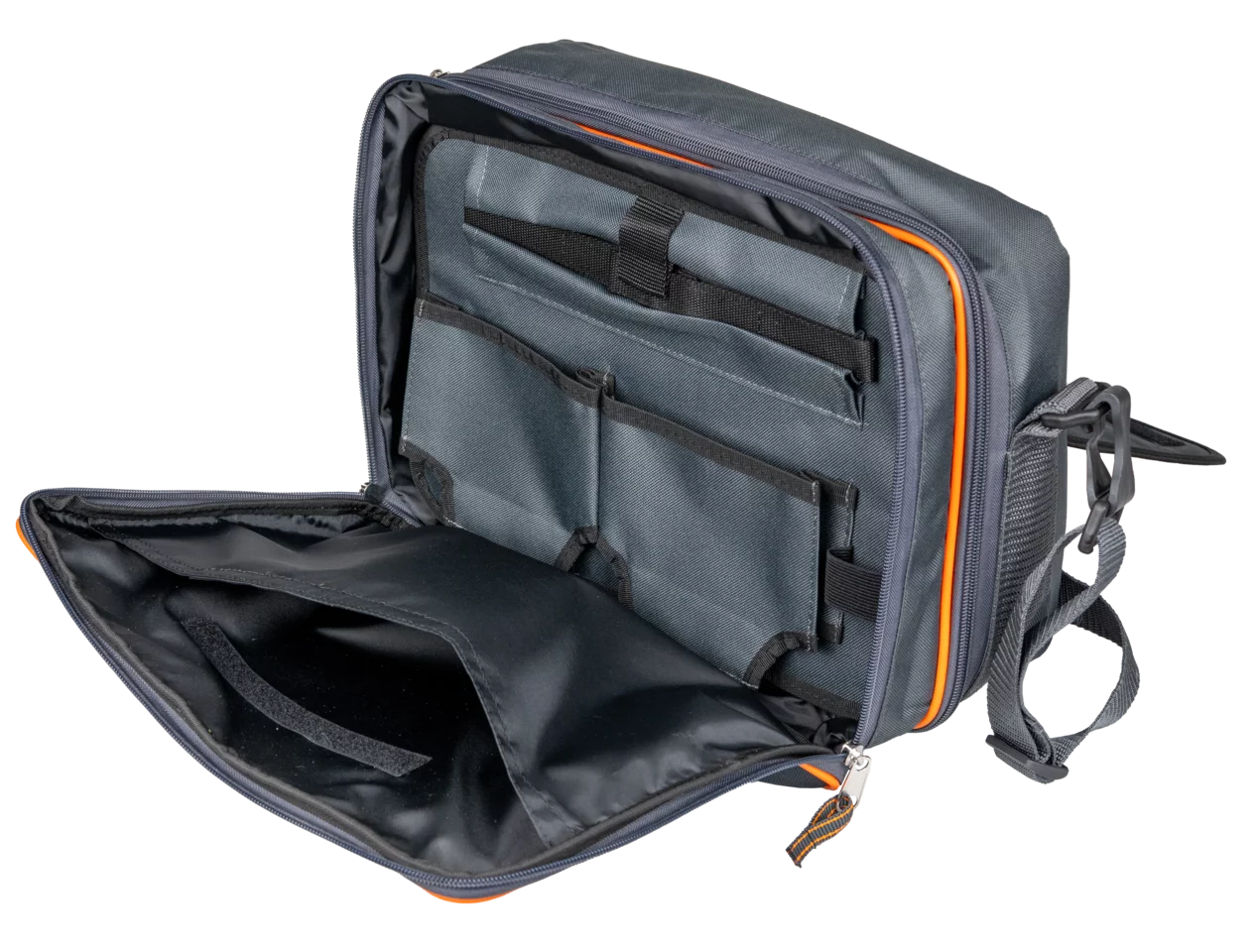

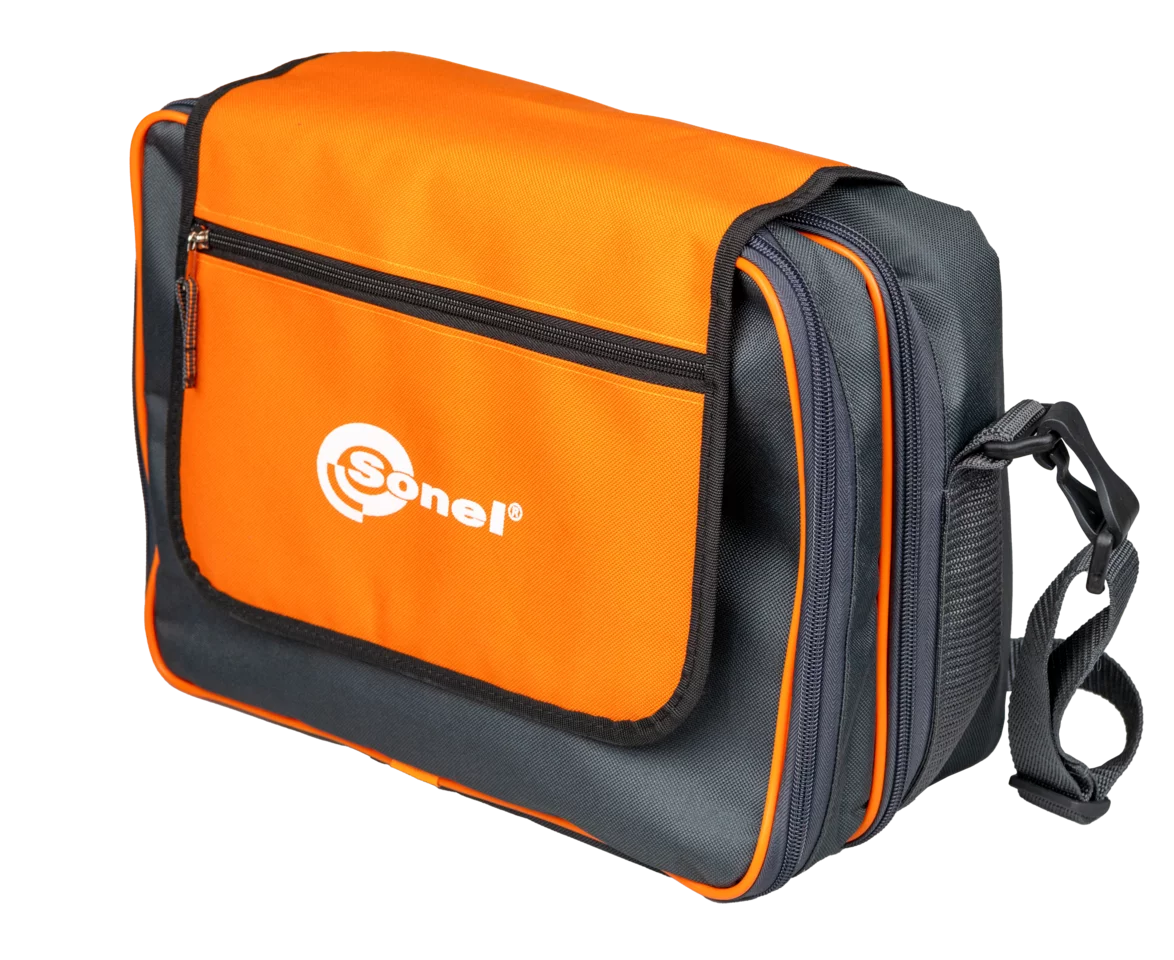

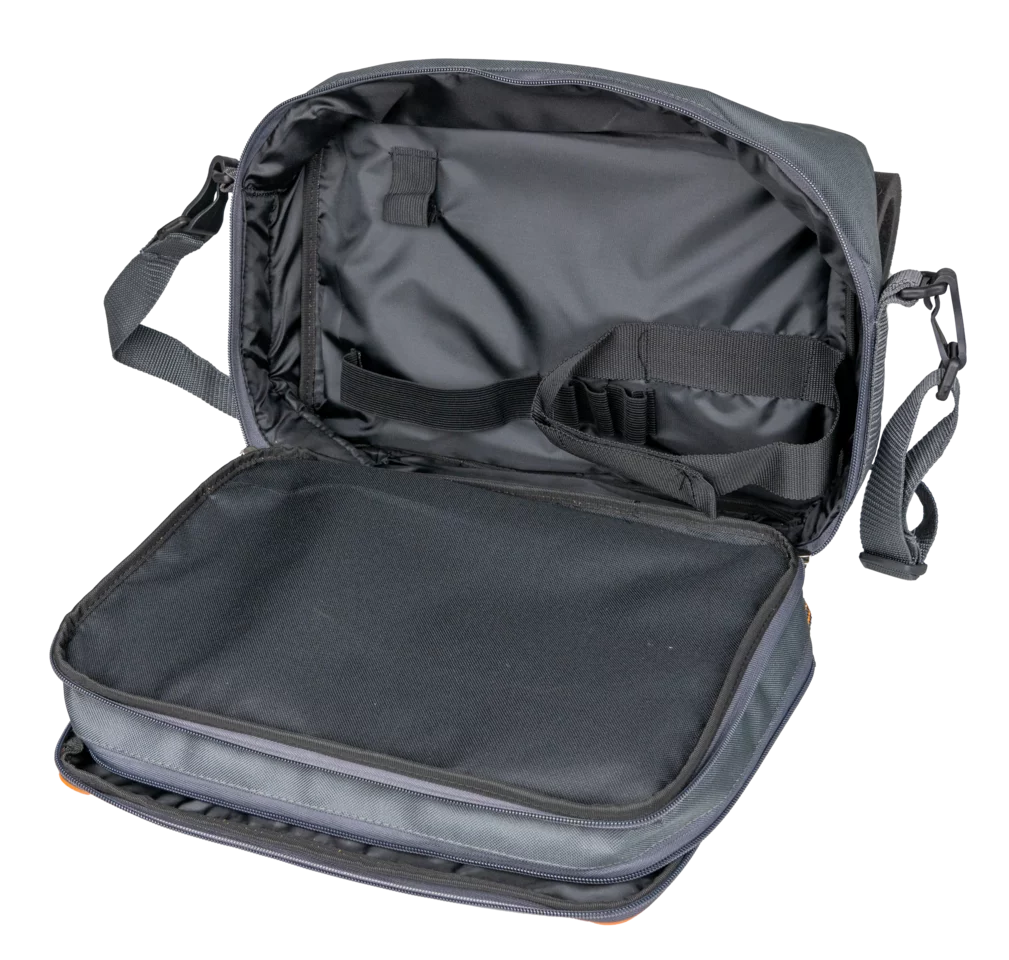

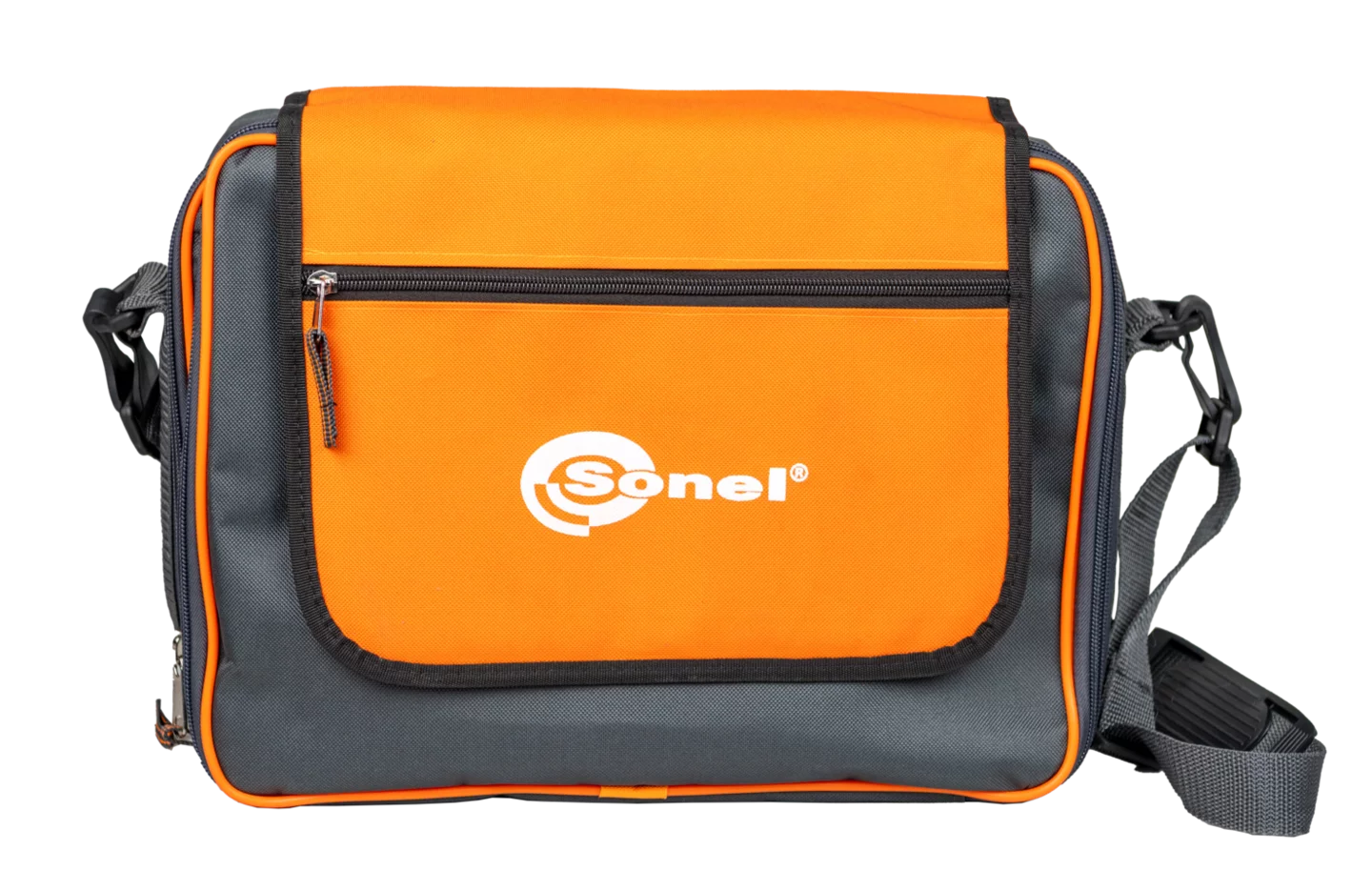

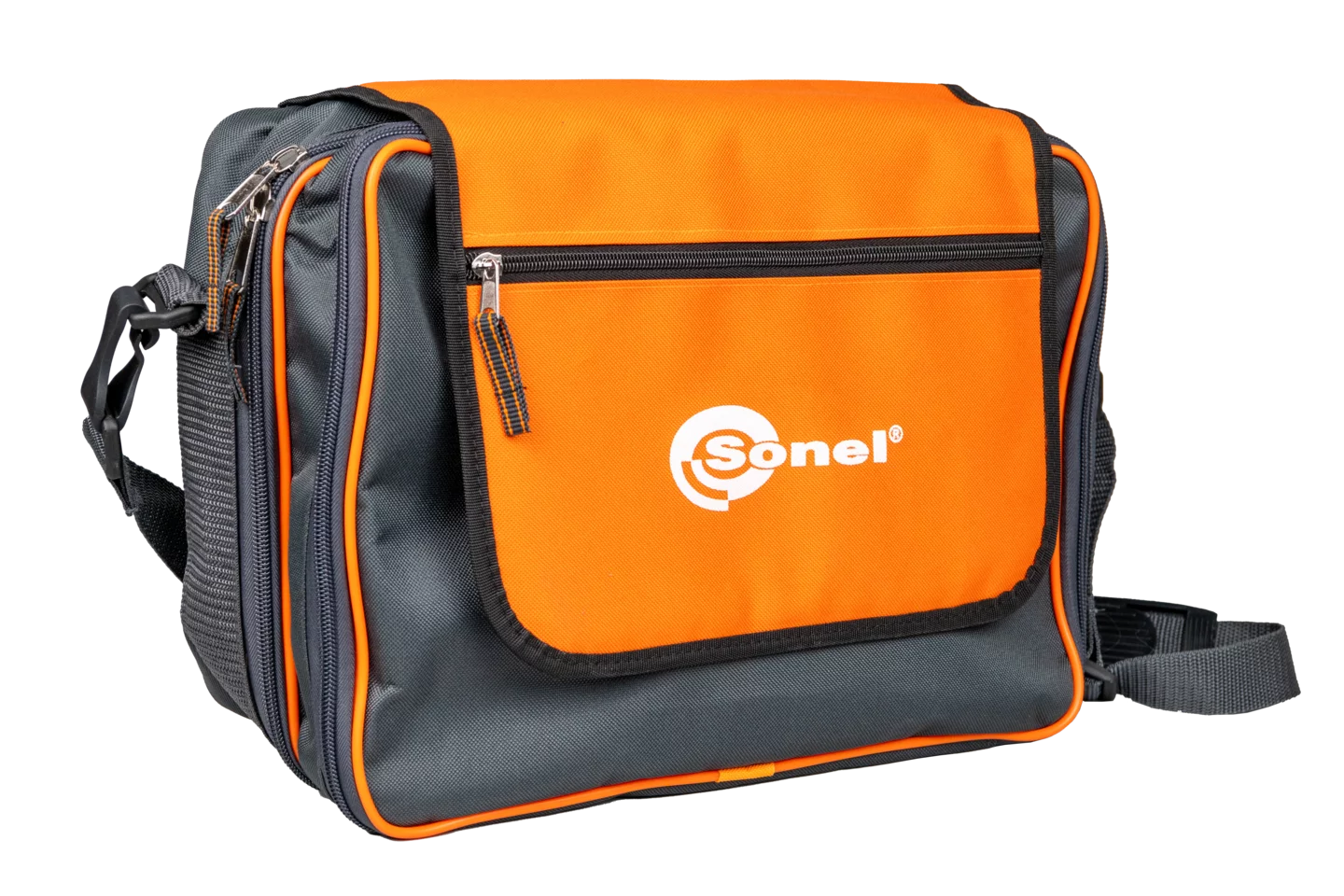

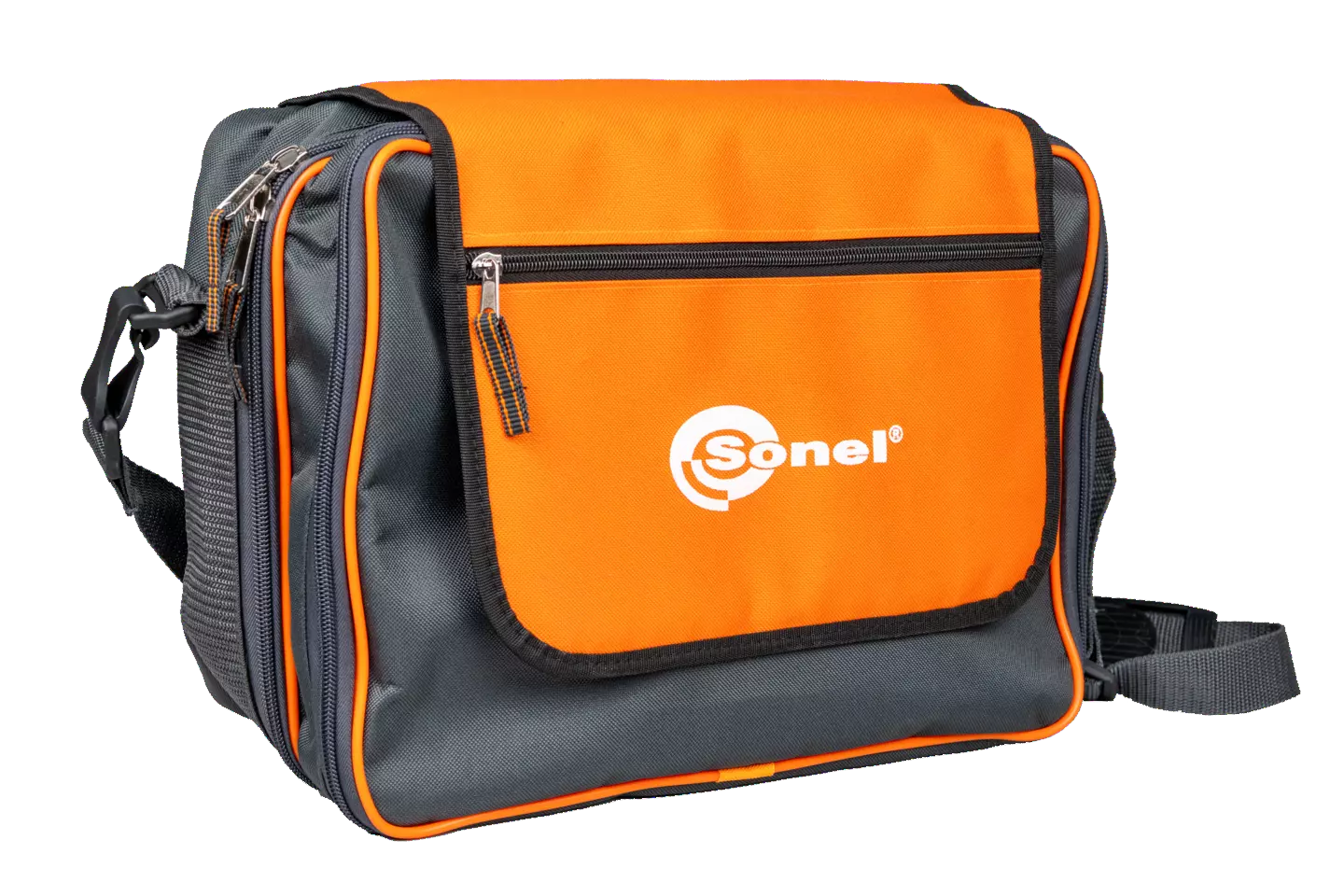

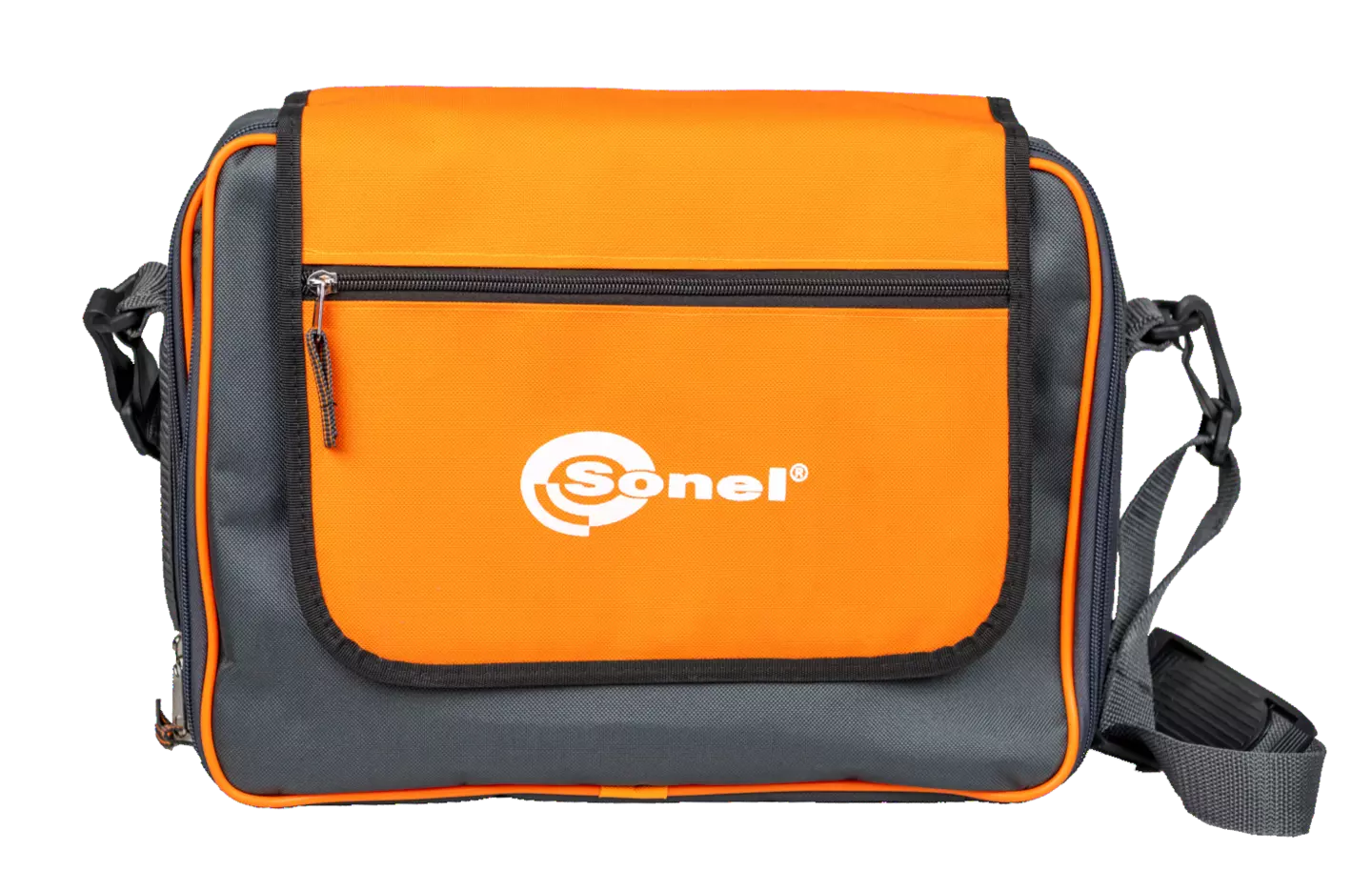

L-18 Futerał
