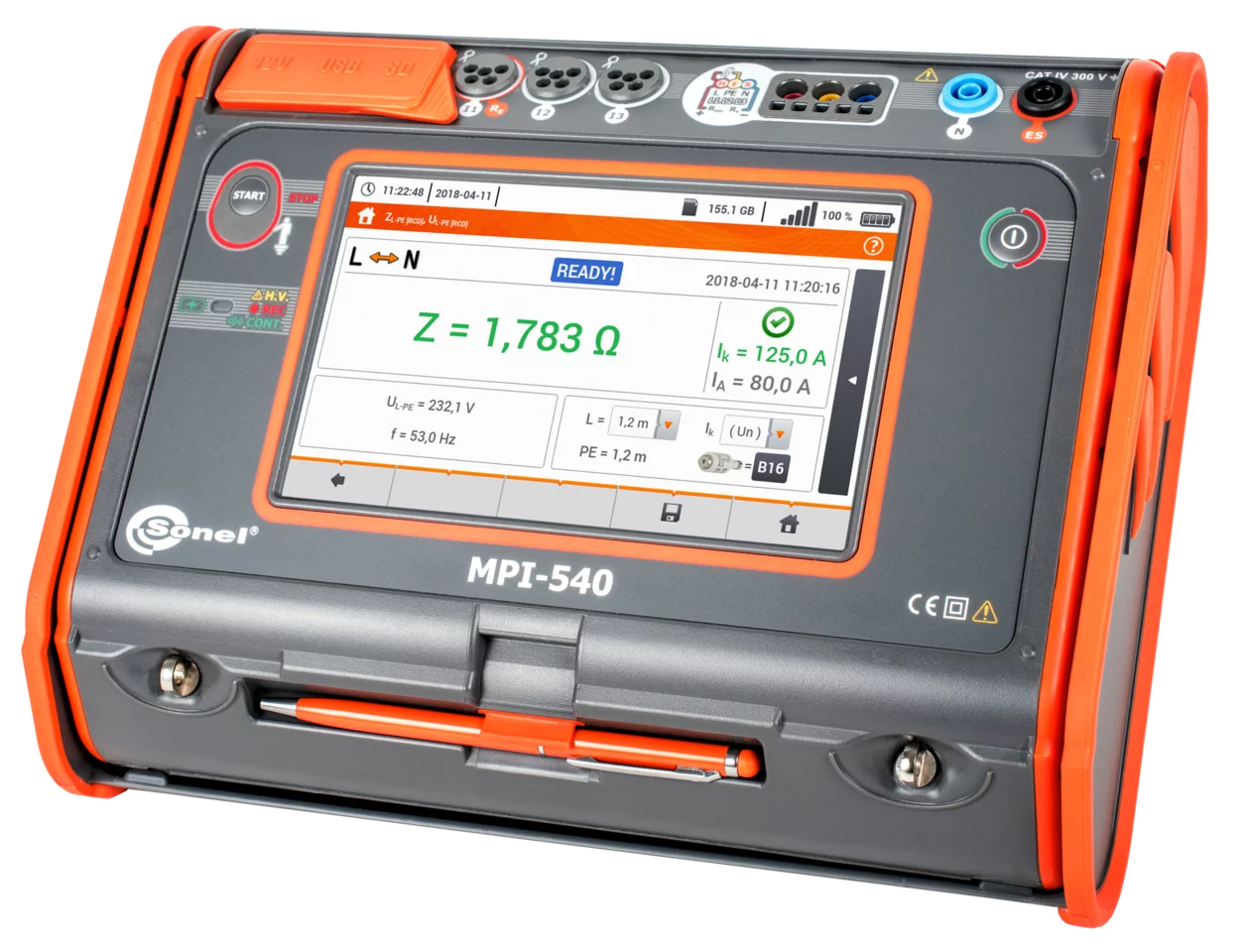

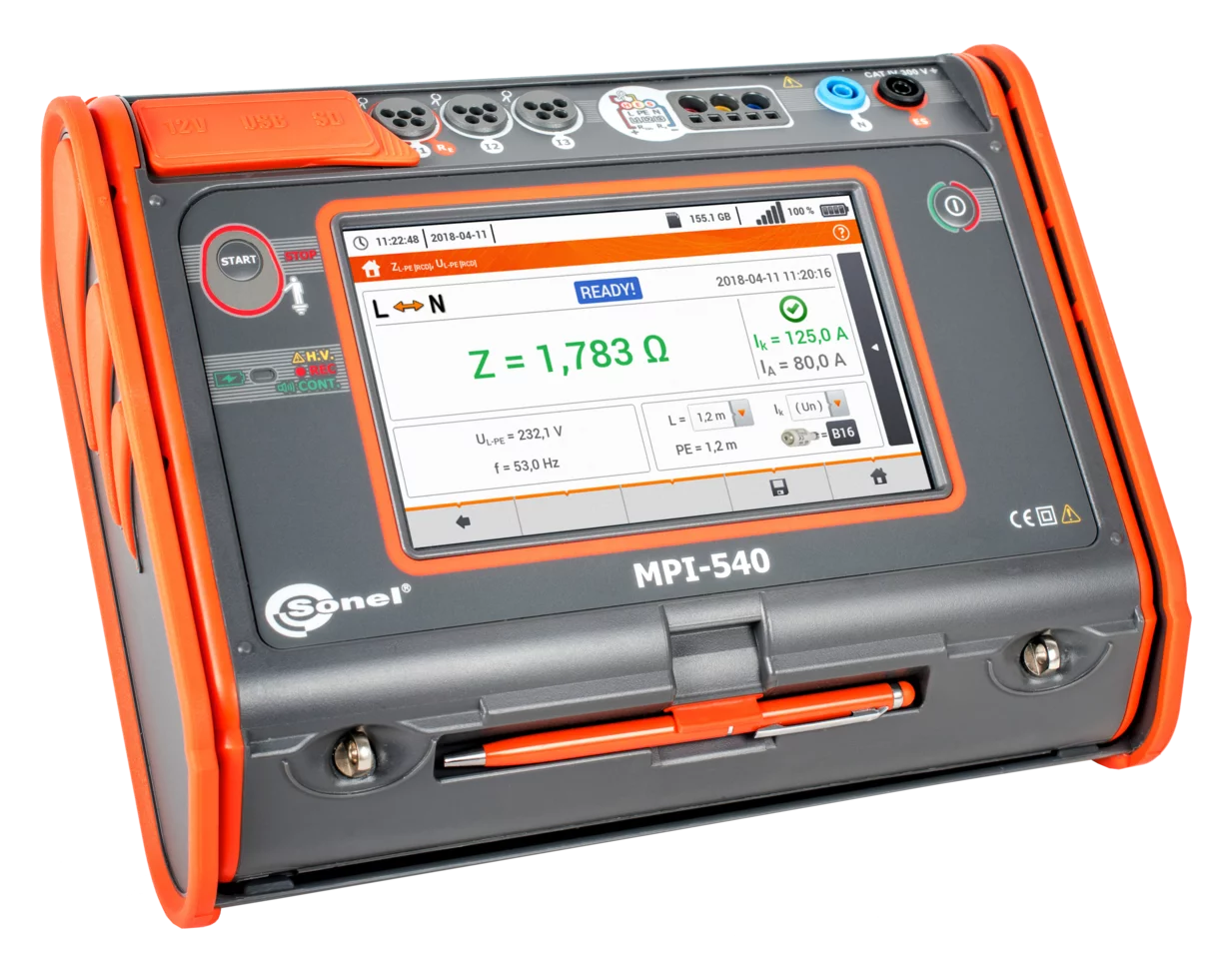

MPI-540

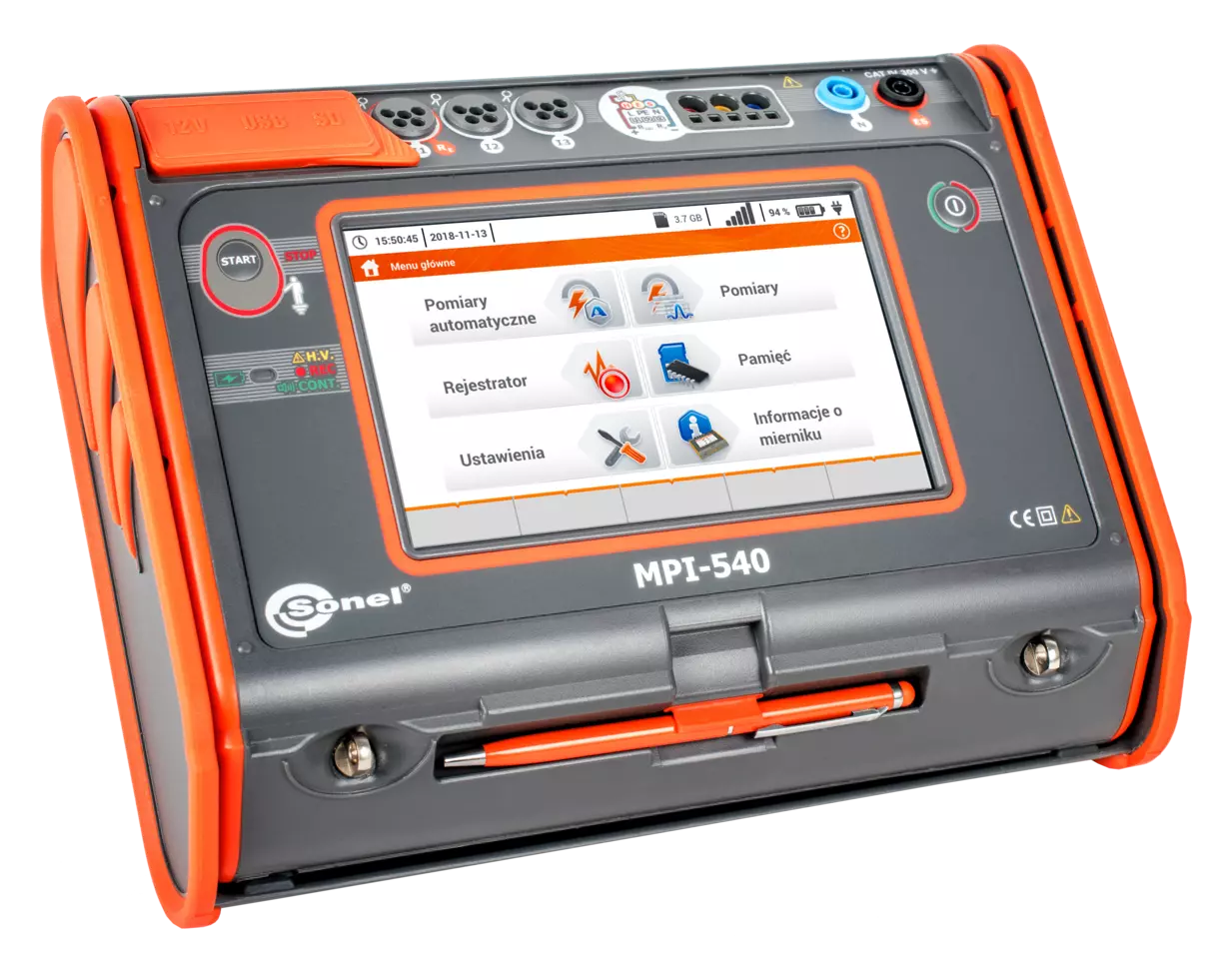

Wielofunkcyjny miernik parametrów instalacji elektrycznych

Indeks kat. WMPLMPI540

ean 5907624027879




Stopień ochrony: IP 51

Kategoria pomiarowa: CAT III 500 V, CAT IV 300 V

Transmisja danych: Bluetooth, USB, Wi-Fi

Wyświetlacz: dotykowy, graficzny, kolorowy, podświetlany

12 035,00 zł

14 803,05 zł brutto

Dostępny w magazynie

Czas realizacji: 24h

Akcesoria dodatkowe

CS-1

Symulator kabla

205,00 zł

252,15 zł brutto

Dostępny

Sonel PE6 Upgrade

Uaktualnienie programu do tworzenia protoko...

340,00 zł

418,20 zł brutto

Dostępny w magazynie

Adapter USB - licencja dla kolejnego stanowiska

Adapter USB - licencja dla kolejnego stanow...

710,00 zł

873,30 zł brutto

Dostępny

Sonel Foton 3 Upgrade

Uaktualnienie programu Sonel FOTON 3 (z wer...

340,00 zł

418,20 zł brutto

Dostępny w magazynie

Sonel PE6

Program do tworzenia protokołów z badań bez...

915,00 zł

1 125,45 zł brutto

Dostępny w magazynie

Sonel Foton 3

Program do tworzenia dokumentacji z badań o...

580,00 zł

713,40 zł brutto

Dostępny w magazynie

Przewód 10 m czerwony 1 kV (wtyki bananowe)

140,00 zł

172,20 zł brutto

Dostępny

Przewód do cęgów N-1

240,00 zł

295,20 zł brutto

Dostępny w magazynie

Przewód 20 m czerwony 1 kV (wtyki bananowe)

205,00 zł

252,15 zł brutto

Dostępny w magazynie

Przewód 25 m niebieski do pomiaru uziemień ...

180,00 zł

221,40 zł brutto

Dostępny w magazynie

Wielofunkcyjny miernik parametrów instalacji elektrycznych Sonel MPI-540 przeznaczony jest do sprawdzania domowych i przemysło­wych instalacji elektrycznych. Za pomocą przyrządu można wykonać pomiary, których wyniki określają stan bezpieczeństwa instalacji. Dodatkowo użytkow­nik ma możliwość rejestracji parametrów sieci elektrycznych znajdujących się na tych obiektach. Umożliwia to kontrolę jakości energii elektrycznej, oraz pomiar parametrów ochrony przeciwporażeniowej przy użyciu jednego uni­wersalnego urządzenia.

Znaczne zautomatyzowanie pomiarów umożliwia funkcja badania wyłączników różnicowo-prądowych w trybie Auto, a także wstępnie zaprogramowane przez producenta sekwencje pomiarowe (tzw. au­totesty), które można również rozbudowywać o własne sekwencje. Wykonanie w sposób automatyczny pomiarów rezystancji izolacji przewodów 3-, 4-, oraz 5-żyłowych umożliwi adapter AutoISO-1000C.

Znacznie więcej niż miernik wielofunkcyjny

  • Największy dotykowy panel na rynku (7”) – niezwykła ergonomia i łatwość obsługi
  • Wyjmowana karta microSD – łatwe zwiększenie pojemności pamięci
  • Akumulator Li-Ion – dłuższe działanie miernika
  • Trójfazowy rejestrator parametrów sieci elektroenergetycznych – zaawansowana diagnostyka jakości zasilania
  • Odczyt danych bieżących parametrów sieci – natychmiastowa ocena badanego urządzenia
  • Parametry mierzone w klasie S normy PN-EN 61000-4-30 – duża dokładność pomiarów
  • Kalkulator strat energii – szybka diagnoza potencjalnych oszczędności
  • Pomiar wszystkich parametrów ochrony przeciwporażeniowej – jeden przyrząd zamiast kilku
  • Szybki pomiar pętli zwarcia z wyłącznikiem RCD bez wyzwalania (do kilku sekund) – oszczędność czasu
  • Autotesty – możliwość wykonywania automatycznych pomiarów w sekwencji – uproszczenie pomiarów
  • Szybka ścieżka od pomiarów do raportu – oszczędność czasu

Cechy

Miernik charakteryzuje się ponadprzeciętnymi możliwościami w dziedzinie funkcjonalności. Łączy w sobie możliwości pomiarowe kilku urządzeń, zapewniając przy tym równie dobrą dokładność.

  • Przyrząd MPI-540  może rejestrować parametry jakości energii elektrycznej 50/60 Hz w klasie S normy EN 61000-4-30:
    • napięcia L1, L2, L3 – wartości średnie w zakresie do 500 V,
    • prądy L1, L2, L3 – wartości średnie, pomiar prądu w zakresie do 3 kA (w zależności od użytych cęgów prądowych),
    • częstotliwość w zakresie 40 Hz – 70 Hz,
    • moc czynna (P), bierna (Q), pozorna (S),
    • współczynnik mocy (PF), cosφ, tgφ,
    • harmoniczne (do 40-tej w napięciu i prądzie),
    • współczynnik zniekształceń harmonicznych THD dla prądu i napięcia,
    • rejestracja zdarzeń dla prądu i napięcia,
    • przepływ energii – 4 kwadranty.
  • Przyrządem MPI-540  można wykonać wszystkie pomiary odbiorcze instalacji elektrycznych zgodnie z obowiązującymi przepisami:
    • impedancja pętli zwarcia (również w obwodach z wyłącznikami RCD),
    • parametry wyłączników RCD,
    • rezystancja izolacji,
    • rezystancja uziemienia (4 metody pomiarowe + pomiar rezystywności gruntu),
    • ciągłość połączeń ochronnych i wyrównawczych,
    • natężenie oświetlenia,
    • test kolejności faz,
    • test kierunku obrotów silnika.

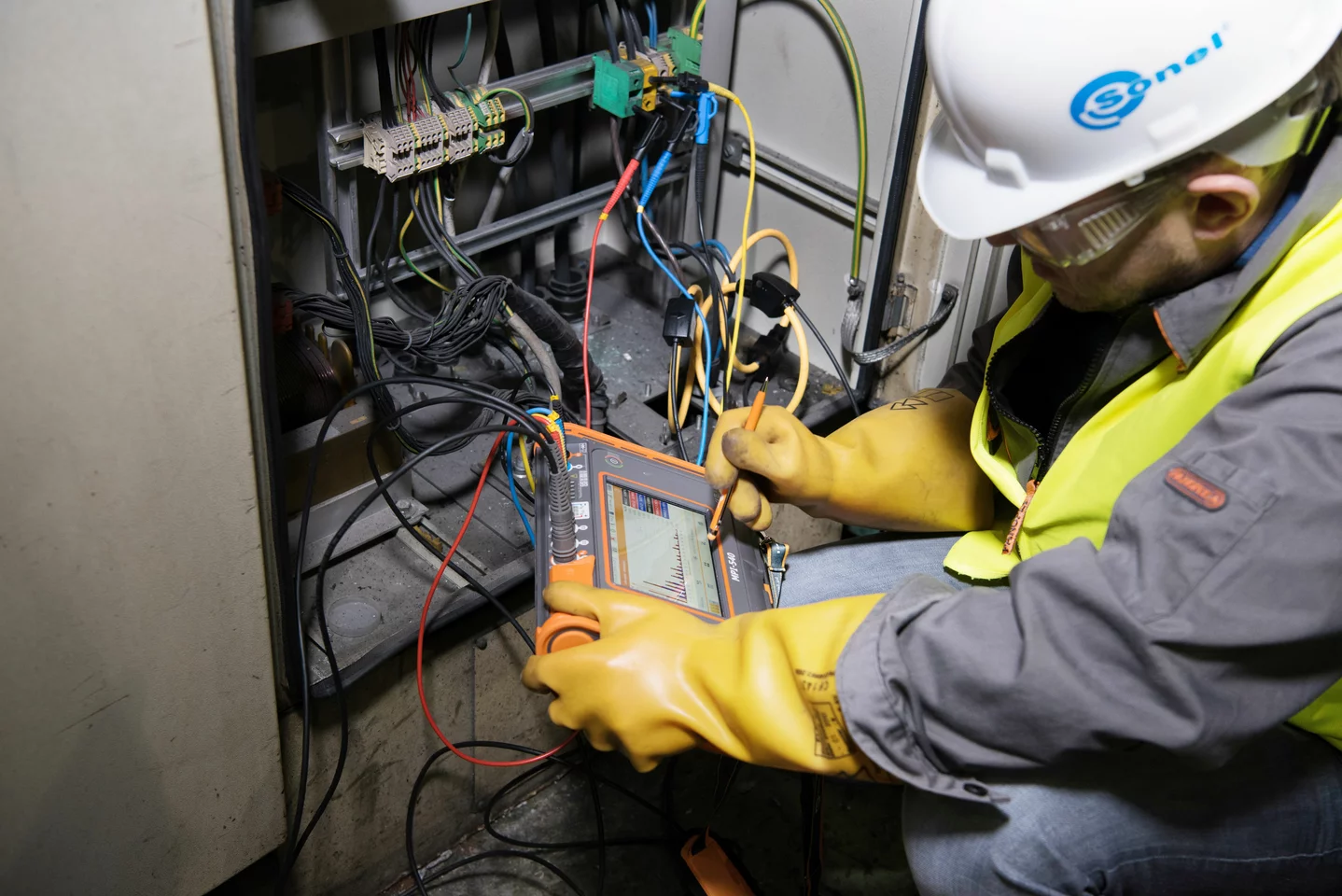

Kontrola bezpieczeństwa instalacji

Dzięki przyrządowi można kontrolować domowe i przemysłowe instalacje elektryczne pod względem bezpieczeństwa. Pomiary można w bardzo łatwy sposób zautomatyzować poprzez:

  • badanie wyłączników różnicowoprądowych w trybie Auto,
  • autotesty – czyli dowolnie konfigurowalne sekwencje pomiarowe,
  • wykorzystanie adaptera AutoISO-1000C do badania rezystancji izolacji przewodów 3-, 4- oraz 5-żyłowych.

Kompleksowa analiza parametrów sieci

Wbudowany rejestrator trójfazowy pozwala na obserwację bieżącego stanu sieci i rejestrację jej parametrów, takich jak napięcie, prąd, moce, harmoniczne, THD. Miernik umożliwia odczyt wybranych wielkości oraz wywołanie na ekranie ich prezentacji graficznej w czasie rzeczywistym. Parametry mierzone są niezależnie od rejestracji zapisywanej na kartę pamięci. Przyrząd potrafi zaprezentować:

  • wykresy przebiegów napięcia i prądu (oscyloskop),
  • wykresy napięcia i prądu w czasie,
  • wykres wskazowy,
  • pomiary wielu parametrów w formie tabelarycznej,
  • wykres harmonicznych w prądzie i napięciu.

Łatwość odczytu

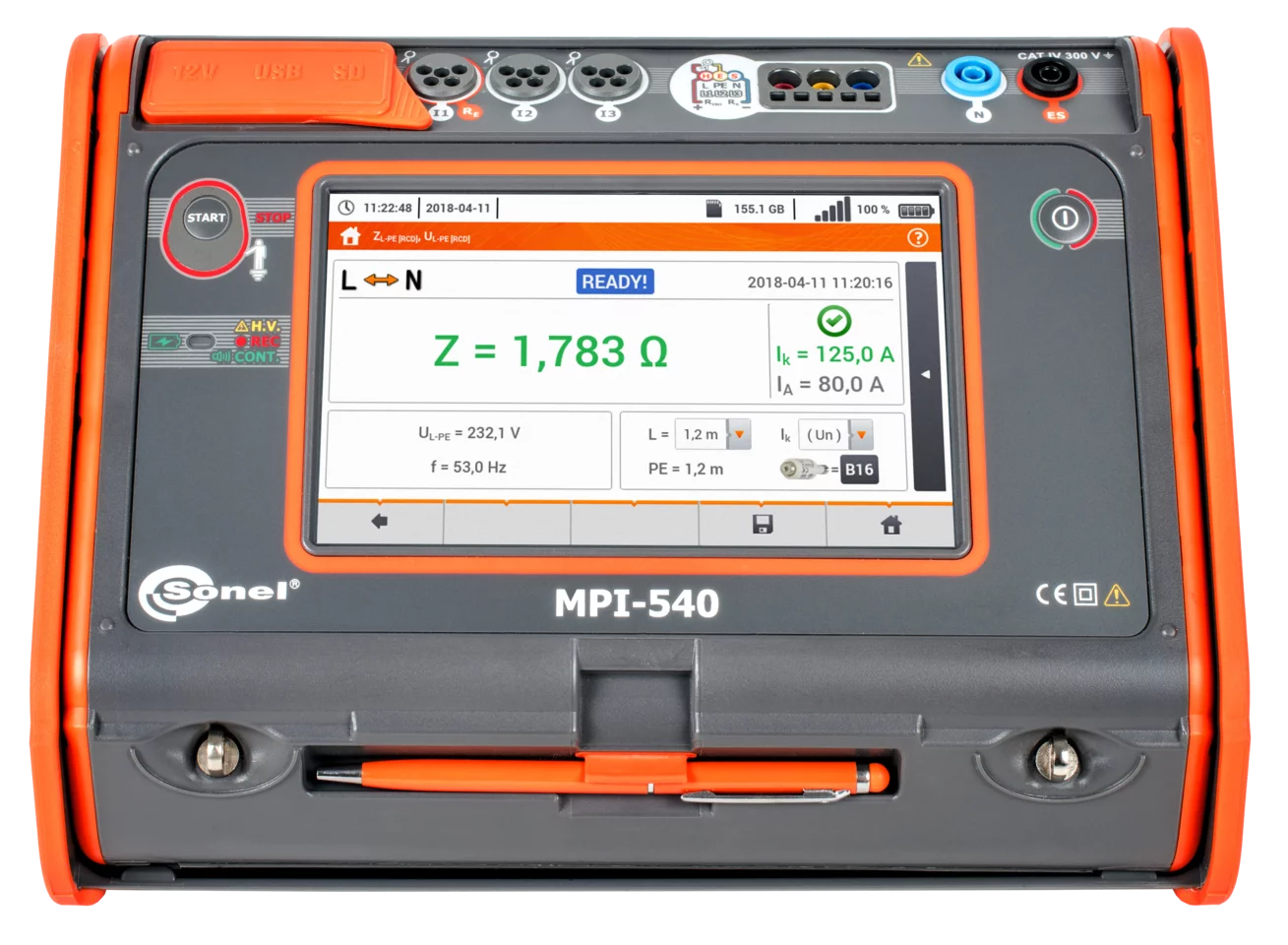

Urządzenie wyposażone jest w kolorowy, dotykowy ekran LCD o przekątnej 7” i rozdzielczości 800x480 pikseli. Gwarantuje to wygodę w obsłudze oraz łatwy odczyt parametrów i przebiegów czasowych. Duży ekran oznacza większą ilość informacji dostępnych podczas użytkowania miernika. Interfejs jest czytelny w każdych warunkach – również dzięki odpowiedniej wielkości wyświetlanych symboli. Dołączony rysik pozwala na pracę również w rękawicach dielektrycznych.

Wbudowany system pomocy

W urządzeniu znajdują się wbudowane ekrany pomocy ze schematami pomiarowymi. Dzięki temu łatwo i szybko można sprawdzić, w jaki sposób połączyć dany układ w zależności od rodzaju wykonywanego pomiaru.

Podwyższona odporność na warunki środowiskowe

Miernik MPI-540 świetnie poradzi sobie w trudnych warunkach środowiskowych. Ochronę przed wnikaniem pyłów i wody zapewnia unikalna obudowa o poziomie szczelności IP51. Jest ona wytrzymała na uszkodzenia mechaniczne, a specjalna konstrukcja pozwala w prosty sposób zabezpieczyć wyświetlacz dotykowy poprzez przesuniecie pokrywy miernika. Oprócz tego, że chroni ona przed uszkodzeniem, to również pozwala na wygodne przenoszenie i użytkowanie urządzenia w różnych pozycjach.

Komunikacja i oprogramowanie

Atutem przyrządu jest mnogość interfejsów komunikacyjnych oraz współpraca z oprogramowaniem zewnętrznym. Poprzez port USB, wyjmowaną kartę pamięci SD lub za pomocą komunikacji bezprzewodowej (Bluetooth, Wi-Fi) można przenieść dane pomiarowe do komputera. W celu wygenerowania raportu z badań z zakresu ochrony przeciwporażeniowej należy posłużyć się programem Sonel Pomiary Elektryczne. Zapis pobranych zasobów do najprostszych formatów oraz wydruk zapewnia Sonel Reader. Do odczytu i analizy danych z rejestratora służy specjalistyczny program Sonel Analiza.
